треснула дуга на наушниках. как можно скрепить их?клей не вариант
Найди металлическую сетку типа такой (решетки на динамиках на магнитолах например) , желательно пожестче.
Вырежи по ширине дуги 2 куска, длиной см 3-4, не менее, придай форму дуги (небольшой радиус) , приложи с двух сторон и паяльником прогревай до тех пор, пока не втопятся в пластмассу на 0,5 примерно мм, саму дугу лучше в этот момент с другой стороны прижимать о доску, чтоб не поплыла. Все неровности и все что вылезло паяльником же выровнять, замазать (быстрыми скользящими движениями, потом просто зашлифуешь мелкой наждачкой) , так же с другой стороны, втапливаешь сетку и «замазываешь» тут же . Все. зашлифовываешь мелкой наждачкой и вуаля. Какое-то время еще прослужат.
Еще вариант — металлическая линейка, чтоб не алюминиевая, а именно стальная, упругая. Вырезаешь из нее дугу, придаешь ей форму, загибаешь так же (о что-то круглое) даже с запасом загни и накладываешь поверх дуги и фиксируешь болтиками /заклепками или обматываешь полностью черной (или др. ) изолентой. Все.
А как переломы фиксируют?
Накладываешь по наружной поверхности, ну пластмассовую линейку, например, и уже её и приматываешь.. .
PS Предварительно линейке придать форму (в кипяток, например, согнуть, а потом остудить).
Блог@off
Как бы то не было, иногда вещи ломаются, даже те которые мы любим. Хоть в конструкции оголовья присутствует высококачественный нейлон TR55 — сверхгибкий полимер, гарантирующий невероятную прочность и гибкость наушников, это не спасло их от поломки. Наушники сломались. Дужка у наушников была сломана в двух местах. Естественно склейка в таких делах не поможет, это факт 🙁 О покупке новых наушниках или их запчастей, тоже вопрос не стоял, т.к. этой модели просто нет в продаже.
В итоге, я предпринял несколько вариантов восстановления дужки наушников и расскажу только о последнем, который получился.
По своему внутреннему хотению, я хотел их восстановить с минимальными переделками самих наушников, и использовать инструменты и вещи которые есть у меня дома.
Наушники AKG K371bt. Обычная история: ремонт сломанной дужки
Все началось с того, что я захотел купить себе новые наушники. Без особой нужды — дома лежат шикарные Sony MDR-DS7500, на работу уже почти лет двадцать назад купил отменные до сих пор по звуку Sony MDR-CD580. Для прогулок есть неплохие китайские внутриканалки и даже нравившиеся долгое время затычки на гарнитуре Sony SBH-52.
Но хотел новые. Не просто другие, а чтобы звук был принципиально иной. Чтобы слышать всё, без украшательств, на скучной пологой АЧХ.
Энергично окунулся с головой в поиски и изучение наушников. Несмотря на то, что вариантов оказалось на самом деле немного, точку пришлось ставить очень долго, перечитывая и пересматривая материалы в сети по нескольку раз. Возможности сравнить вживую разные модели у меня нет, поэтому перед покупкой вслепую пришлось долго выверять все нюансы.
В итоге выбрал AKG K371bt. Да, хвалят за звук. Да, ругают за конструкцию. Но я знал, что с возможной поломкой справлюсь, тем более, предупреждён – значит вооружен.
Звук оказался на высоте. Не то что слышно, а прямо-таки «видно» всю сцену. С удовольствием переслушал не только Pink Floyd и Muse, но даже не самые качественные записи Ian Gillan. Блюз — вообще на высоте. Реально отличные наушники за свои деньги, очень удобные в посадке и управлении. А автономность такая, что забываешь, когда заряжал их в прошлый раз, даже регулярно используя по два-три часа в день.
Но, не смотря на очень аккуратное использование, дужка лопнула. Не сломалась, а надломилась. Пришлось срочно искать решение для самостоятельного ремонта. В сети по этому поводу нет вообще ничего, кроме канцелярских зажимов для бумаг. Но мне не нравятся такие костыли, поэтому разбираем и смотрим, что же именно произошло.
Сначала отклеиваем декоративную резиновую заглушку с шарнирного крепления и разбираем его.
Как только подденем ответную часть, можно будет сдвинуть и снять декоративную накладку
Её, кстати, лучше сразу зафиксировать на своём же месте шарниром, наживив на винтик.
На телефонную камеру сложно поймать ту самую трещину, но она ожидаемо начинается с отверстия крепления стальной шпильки.
На это место приходятся максимальные выламывающие нагрузки и нет ничего удивительного в том, что эта хрупкая конструкция лопнула даже при подчёркнуто бережном использовании.
Стальной упругий элемент оголовья фиксируется на дужке двухсторонним скотчем и прижимается шпилькой.
Проклей на производстве это место нормальным компаундом, а не непонятной тянучкой, всё держалось бы очень надёжно, но в итоге имеем что имеем: усилие прижатия наушников к голове передаётся уже не через клеевое соединение, которое со временем деградирует, а через миниатюрную шпильку, зафиксированную в таких же условных приливах.
Значит приклеим сами, усилив для надёжности парой упругих элементов.
У меня валялся кончик стеклопластиковой удочки, из неё и буду делать усилители.
Сначала удаляем остатки скотча со всех элементов, обезжириваем поверхности и сажаем упругую скобу на цианоакрилатный клей, используя соду как армирующий наполнитель, моментально кристаллизирующий массу. Как только соединение просохнет, точно так же клеим подготовленные усиливающие элементы.
В них особой необходимости нет. Я долго не мог определиться, ставить ли их вообще, но поставил. Пусть будут. Это совсем незаметно повышает общую упругость оголовья, но делает проблемное сочленение неломаемым.
Размеры приводить не буду, по месту всё будет понятно.
Дальше только аккуратная сборка. Главное – всё запомнить: что, куда, в какой последовательности.
Для удобства в работе можно снять мягкую резиновую накладку с оголовья, она очень просто заправляется обратно на место тонкой отверткой.
Единственный момент – это немного её подрезать с торцов, если клея будет нанесено много, как у меня, и не хватит места.
Всё. Ремонт закончен. Теперь наушники AKG K371bt лишены врождённого недостатка и в этом месте точно никогда уже не сломаются. Кстати, внешний вид остался вообще без изменений, ничто не выдаёт даже намёком сам факт ремонта наушников, фотографировать не стал.
Я остался доволен результатом. К хорошему звуку и удобству добавилось неподдельное ощущение надёжности и добротности конструкции. Но по ходу дела я всё же купил себе другие наушники – SHURE AONIC 50. Вслепую. И не пожалел ни разу. По сравнению с ними AKG K371 показались слегка тёмными, попроще звуком и останутся теперь вторым номером, но не менее достойным.
AONIC 50 – наушники реально превосходные и совсем другого уровня, но это уже и история совсем другая.
Спасибо! Хочу доработать наушники, пока еще не сломались.
Да, если готовы на такое вмешательство, можно превентивно доработать сразу. Я, не дожидаясь надлома второй стороны дужки, проклеил и её тоже ))
Спасибо за интересную статью об усилении оголовья наушников AKG371. Сам купил такие же, так как оним мне очень подходят по звуку и нравятся по функционалу. Но начитавшись отзывов о проблеме с оголовьем решил заблаговременно усилить его, и наткнулся на эту статью. Ваша идея мне понравилась, так как при этом не портится внешний вид оголовья (всякими клёпками или скобами) и получается довольно прочная конструкция. Но я сделал все же немного по другому, точнее частично как у вас, но пришлось винтовое соединение поворотного шарнира полностью заменить. Из-за того, что в этих наушниках использованы не закаленные крепежные винты, да еще и проклеенные при сборке на заводе, они сразу же свернулись в месте входа крестовой отвертки. Скорее всего так сделали для большей надежности от самовыкручивания, но в то же время это сделало их одноразовыми. И, так как винты при выкручивании мной были испорчены (крестики полностью слизались) их пришлось высверлить и обрезать втулки с резкой, куда эти винты были вкручены. Для обратной сборки я подобрал похожий по диаметру резцовые внуки из комплектов сборки дверных ручек (они идут в комплекте для монтажа ручек). Но пришлось поработать над доработкой всего алюминиевого крепления шарнирного узла наушников. Получилось так, что теперь с двух сторон каждый шарнир скручен болтиками с резьбовой втулкой. Но теперь эти болты намного надежнее и не заедают, их можно подкрутить либо ославить (я сразу чуть сильнее подтянул их, чтобы придать большую жесткость поворотному шарниру). Конечно, для всех этих манипуляций нужно иметь инструмент в виде шуруповёрта, гравёра с комплектом насадок (бор машинка), отвёрток и плоскогубцев, Само оголовье как у вас проклеил эпоксидным клеем в конечных местах возле шпилек, соединив его воедино с пластиковой основой, и вставил шпильки на место для фиксации и дополнительного усиления. Удлинять участок проклейки дополнительными кусочками пластика не стал, так как это занимает пространство нужное для силиконовой части оголовья и платкового щитка. Да это и не нужно, так как получилось и так очень крепко. Все собралось обратно как и было, наушники как новые, только в несколько раз надежнее. Такая доработка заняла полдня, но я был готов потратить это время на эти наушники, так как они действительно достойны по звучанию и удобству. Теперь их можно использовать и в дороге и в студии и где угодно, не боясь за возможную поломку оголовья. В остальном наушники для меня идеальны, особенно нравится широкая сцена и хорошо выраженные частоты вокала, которые мне больше всего важны.
Спасибо за очень интересный и развёрнутый комментарий к проблеме! С удовольствием прочитал. Да, шаблонных решений нет, всё нужно оценивать по ходу дела.
Отличная статья, спасибо вам большое. Сегодня получил наушники, на следующей неделе буду усиливать. Только вместо суперклея буду использовать 2-компонентный китайский клей, который у меня сейчас на первом месте по прочности (а клеил я раньше по работе много). После застывания превращается в подобие алюминиевого сплава. После доработки отпишусь.
А как у вас спустя полгода они держат? Не могут ли они треснуть ниже, где щель для изменения размера оголовья?
Действительно, суперклей оказался хрупковат. Стал замечать, что появилась некоторая вальяжность. Вскрыл посмотреть, что к чему и вовремя — клей начинает крошиться. Залил двухкомпонентной смолой. Посмотрим, насколько хватит теперь эпоксидки.
Ремонт дужки наушников
Хорошо было бы и сверху запаять скобы и наклеить накладку, но это нужно будет убирать неровности, грунтовать, красить и т. д.
А пока оставил не большую полоску и пятнышко от супер клея (куда же без рук из ж. )
Первый пост на Пикабу, прошу тапками не бросаться)
Думаю не плохо получилось
Всем огромный привет, а так же моим преданным подписчикам огромное спасибо за то что вы остаетесь со мной.
Обратились ко мне с интересными часами за помощью.
Ну вот пройдя некоторое время часы у меня.
Часы впервые мною вскрыты, и в каком состоянии сам механизм не сложно догадаться. Сам механизм кстати снимается через верхнее стекло, значит выставлю ровно стрелки для демонтажа.
Дальше все проверяю на наличие дефектов, да и баланс оказался с дефектом, верхняя цапфа ( конец иглы грубо говоря, который входит в сквозной камень и упирается в накладной камень), либо удар был или несвоевременное обслуживание часов.
Крышку барабанного цилиндра закрываю специальным устройством во избежание царапин и других дефектов, а его разбирать надо так как пружину следует протирать специальной тряпочкой и смазывать сам цилиндр.
Винтики стараюсь не повредить, так как приятно потом их снова опять разбирать будет при следующем репассаже.
После замены баланса, промывки механизма и смазки уже вижу отличный результат и собираю уже окончательно их.
Ну тут конечно без слов, после сборки погрешность хода идеал с допустимостью в 1 секунду в сутки, амплитуда в 285 что не может радовать, а выкачка баланса по нулям что и есть отлично.
Отправляю назад и желаю клиенту всего наилучшего.
Несложная, но кропотливая железка
Хеллоу, ребят. Обратились ко мне граждане одни, с целью сделать новую каретку для какого-то специализированного станка. Ну типа они уже обращались к какому-то профессионалу, а получилось не очень. Давай, говорят, может ты попробуешь. Ну давай, попробую. Чо нет-то?
Для затравочки — что получилось:
А теперь, как оно, собственно сделано. Сперва, отпилил на ленточке кусок бревна. Это была ось от вагона, если я правильно понял. Диаметр 190мм. Хорошая такая.
Потом на токарнике ободрал ржавые корки и заторцевал как чисто.
Потом ещё отпилил кусок от неё и после непродолжительных ласк на плоскошлифе, чтобы сделать нужные плоскости перпендикулярными, параллельными и чистыми — ставлю на эрозию.
Полученную заготовку поставил на шлифер чтобы дать плоское и профильное шлифование. Предварительно, ессесно, обкатав по индикатору.
Потом было ещё пара переворотов на эрозии, подшлифовка промежуточная и всё такое.
Ну и, собсна, вот — неповторимый оригинал, к которому я стремился. Тут работа мастера — оно понятно. Такого не достичь.
И то, что получилось на выходе у меня.
А оригинал, непосредственно, выглядел вот так:
Как-то так, мальчики и девочки. Если кому интересно вот это всё тоже самое, только в режиме онлайн прям — в профиле телегоканал имеется.
Просто работа в картинках без слов
Здравствуйте дорогие читатели! Моим подписчикам пламенный привет. Процесс восстановление после купание в море часы в картинках.
Не все часы можно испытывать в воде))) Увидимся.
Думаю не плохо получилось
Здравствуйте дорогие читатели, а так же низкий поклон моим подписчикам за то что вы остаетесь со мной.
Итак покупаю на торговом площадке известном убитые не рабочие часы, момент репассажа упущу конечно же чтобы вас не утомлять, одним словом смотрите что получилось)))
Разборка, циферблат, стрелки , стекло в утиль, сам процесс переборки механизма упущу.
Небольшая интрига))) Сами часы покажу в конце, главное что прибор говорит о том что часы работают как новые а то и лучше))))

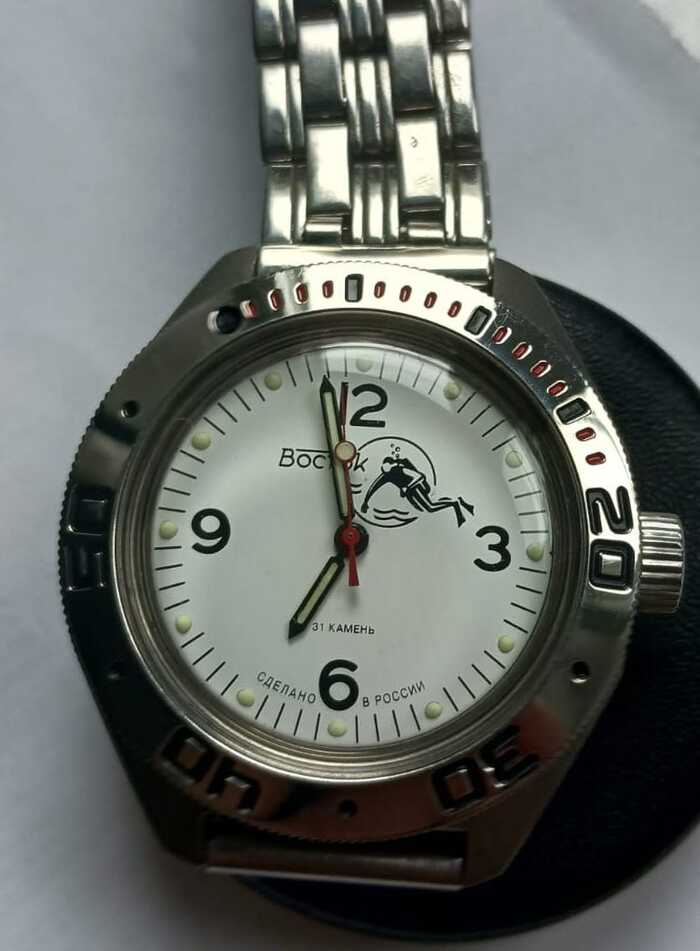

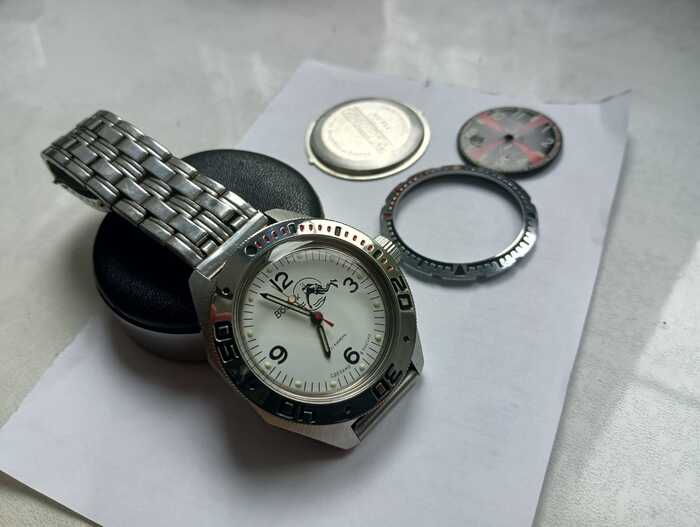

Ну теперь пора вам оценивать мою работу))))) Сразу оговорюсь браслет поставил который был в наличии, когда выставлю на продажу там клиент сам подберет себе ремешок.
Спасибо за внимание!
Помните из далекого СССР такие часы?
Перебрал я когда то интересные часы которые до сих пор работают)))) В аэропорту уж точно снимать их с рук не нужно при прохождение металлодетектора.
Я просто любитель!
Всем огромный привет, а моим подписчикам огромное спасибо за то что вы остаетесь со мной.
Крик о помощи от пикабушника услышан и выполнили его просьбу.
Ну что же посмотрим что с ними при разборке. Погрешность в 181 секунду это очень много и вижу не стабильный ход, ну а так же хромает амплитуда в 233, это говорит о том что часы грязные очень.
Вот наглядный пример какие они грязные очень.
А забегая вперед покажу какие стали после репассажа.
Циферблат убит клеем, попробую немного очистить.
Вроде получилось немного улучшить но не до конца, огромный риск снять краску с циферблата.
Ну а то что часы разбирал полностью тут ни каких сомнений не должно быть.
Барабанный цилиндр до и после с пружиной.
И кстати стекло тоже поменяю чтобы заказчик был доволен еще больше)))) Подготовка к мойке корпуса и вклейка пойдет стекла.
Ну все можно отправлять обратно заказчику))))
Увидимся, за качество фото прошу извинить исправлюсь.
Очередная красота для моего подписчика!
Здравствуйте уважаемые читатели, а так же горячий привет моим подписчикам.
Итак имеет красивые часы «ЛУЧ» 2209 калибр, и все таки есть нюансы в них которые надо исправить.

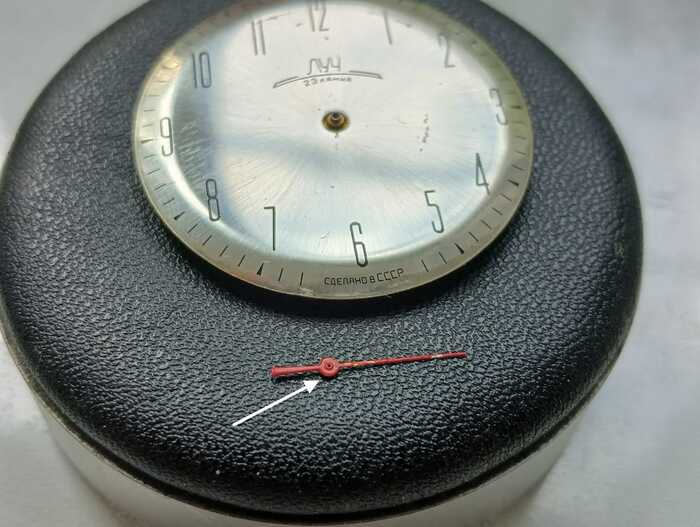

Стрелка секундная красная немного имеет изношенный вид и я думаю что смогу ее подкрасить малость. Да кстати стекло под замену.
Сразу покажу что стрелка перекрашенная удачно.
Кстати легко заметить сломанные зубья в колесе.
Полный разбор и проверка всех часовых деталей на износ или испорченность.
Еще обнаружил поврежденную кулачковую муфту.
Ну теперь можно порадовать клиента об готовности часов.
10 фотографий как я работаю!
Всем огромный привет, моим подписчикам отдельный респект.
Часы из Ярославля которые мне выслали на восстановление.
Нет секундной стрелки это не беда, нет на балансе бушона и фиксатора. Показано стрелкой где должно находится.
Стрелки я пожалуй поставлю новые другие, циферблат трогать не буду, о чем был предупрежден клиент.
Не удивительно что часам много лет, вот поэтому присутствует грязь и ржавчина.
По традиции все разобрано и разложено)))
Вот на чистую платину буду собирать.
После сборки проверяю на приборе, часы заведены чуть чуть поэтому амплитуда не раскачалась))) А так просто шикарный результат для таких часов, где просто поставил камни на баланс которые пропали еще до меня)))
Добавлю прокладку которой не было, но тщательно промажу силиконом.
Поставлю штифты для крепление ремешка и сам ремешок который у меня был в заначке от других пикабушников. Теперь можно отправлять обратно нашему клиенту.
Работа в фотографиях!
Здравствуйте дорогие читатели, а так же моим подписчикам огромный респект за то что вы со мной. Ржавые часы которые практически не подлежат к восстановлению.
Но нет ни чего не возможного на свете когда есть желание восстановить их))
Часовые узлы брал с донора нового.
После переборки основного механизма проверю на работоспособность прибором.
Ну и потом все остальное собираю, новое стекло, ремешок. Можно выдавать клиенту готовые часы.)))
Как я часы "Longines" отремонтировал молотком!
Принесли часы после сервиса по гарантии не смогли восстановить работоспособность второго часового пояса в часах.
Ну такие а точнее с таким модулем не встречался, но готов рискнуть исправить))) Не знаю зачем под крышкой написали ; типа удар, разборка покажет.
Верхнюю часть не снимали вообще с циферблатом, все дело в колесе которая показано стрелкой.
Молоточек и все остальное готовы к работе))
Дело в том что надо просто аккуратно завальцевать эту точку где показано стрелкой, с другой стороны тоже вместе с ней идет колесо но меньшего размера, таким образом будет крутиться оба колеса нормально.
Теперь нюансы которые были при разборке. Стрелки намагничены )))))
Барабан имеет небольшую царапину.
Моего клиента исключительно волновал вопрос о работоспособности второго часового пояса. Кстати удачно все восстановил и порадую клиента об готовности.
Просто наушники
Помните, этот скандал с наушниками GPODS, и «отечественной» разработкой (а по факту переклейкой ярлычков с китайских наушников, и продажей втридорога).
Этим маректолухам, совершенно справедливо, накидали накидали мешок, тех самых, про которые Табаков в Ширли-Мырли кричал, и сверху добавили.
Вот только, в комментариях постоянно проскальзывали такие высказывания в стиле «нифига у нас своего не может быть разработано — всё с Китая».
И вот в моей ленте вижу серию постов, как пикабушник @Andreycrusader1 с братом, делает свои собственные наушники:
И стало мне радостно и прельстиво (олды вспомнят). Думаю — поделюсь с вами. Кто знает — вдруг ребятам повезёт, на них выйдут люди кто поддержит и выведет их на большой рынок.
Пост — без рейтинга, просто захотелось рассказать всем.
@Andreycrusader1 — так держать, (если станешь мультимиллионером — с тебя эксклюзивные наушники с моей аватаркой 🙂 ).
Самодельная Bluetooth гарнитура на 3D-принтере
Всем Пикабушникам добрый вечер, это вторая часть истории о том, как я делаю наушники на 3д-принтере.
Первая часть вам зашла, очень приятно было почитать комментарии, спасибо)) Ссылка на первую часть:
Как вы могли наблюдать, прогресс идет постепенно, а потому было ожидаемо, что нужно делать следующий шаг. Тем более полученный опыт стал пробуждать хотелки, которые можно попробовать реализовать в следующей модели наушников.
Было решено, что неплохо бы сделать беспроводные наушники с динамиками от AKG K371. После сформировалось приблизительное техзадание: очень емкий аккумулятор, функции гарнитуры, пассивный режим работы через 3.5 мм джек, разъем Type-C, шумоподавление (при возможности), складная конструкция, уменьшенный вес по сравнения с предыдущими наушниками, презентабельный внешний вид.
Покопавшись на алике, нашел кучу блютуз модулей, как ноунейм производства, так и с чипами от Qualcomm. После изучения материалов была выбрана микросхема BTM544 на базе SoC Qualcomm QCC5144. Вкратце данная микросхема достаточно продвинутая, поддерживает кодеки aptxHD, Bluetooth 5.2, блоки обработки данных при работе шумоподавления, поддержка голосовых ассистентов и т.д. На этой базе можно сделать наикрутейшую умную гарнитуру, которая не будет как то отличаться от заводских гарнитур (собственно производители и делают на базе подобных микросхем свои гарнитуры). Габарит микросхемы 18 на 13 мм.
Поскольку мой брат инженер по радиоэлектронике, то ему было предложено спроектировать печатную плату под данную микросхему, на что он с интересом согласился.
Началось проектирование гарнитуры, подбирая комплектующие и т.д.
С этой модели я отказался от саморезов, заменив их установкой в корпусные детали латунных втулок с метрической резьбой. Это позволило собирать/разбирать наушники без потерь в жесткости соединения от разбивки отверстий. Внутренняя часть левого основного корпуса выглядит так. Сам динамик находится ниже под крышкой в изолированной месте.
Отдельно хочется рассказать про то, как сделана собственная печатная плата. На ней распаяны все необходимые компоненты для работы динамиков, микрофонов. Пассивный режим реализован путем переключения трех микрореле, соединяя динамики с джеком напрямую. На корпусе выведены кнопки управления: включение, + громкость/следующий трек, — громкость/предыдущий трек — схемы стандартные. Фото печатной платы прилагаю конечно же)
Плата в собранном виде на отладочном стенде:
Аккумулятор выбрали на 2000 мАч, что бы пели ООООоочень долго)
Ну а далее начался процесс сборки:
Собранный вид такой, соглашусь с вами, что не очень красиво.
Еще в ходе проектирования вылезли многие вопросы, потому было принято решение доделать данную гарнитуру как прототип, потому постобработку не стали делать. Что мы имели в конечном итоге по этой модели гарнитуры: она работает!) связь держит, кнопки работают, аккумулятор держится просто немыслимо долго. Качество звука просело, так как данная конструкция амбушюр оказалась не очень.
На основе полученных данных от прототипа начался процесс проектирования уже окончательной версии. Собственно данная модель на фото в начале поста) Решили дать ей название: T-Phones. T — потому что tortoise это черепаха, а черепахи долго живут и крепкие, что в целом отражает нашу задумку по гарнитуре. В них улучшен дизайн, эргономика. Расположены 2 микрофона, 3 кнопки основного управления и 2 кнопки для доп. функций. В новой печатной плате реализована одна фишка: при переключении в пассивный режим динамики и микрофоны не только напрямую подключаются к джеку, но и центральная кнопка становится функциональной как в классической схеме подключения гарнитуры. На эту кнопку можно принять звонок и использовать так, как заложено в настройках смартфона.
Рендеры модели платы:
Панель разъемов выглядит так
Гарнитура может складываться по разным осям:
Корпусные детали напечатаны были мной с более высоким качеством, недели в самых первых наушниках.
Амбушюры шью сам по той причине, что я могу сам определить их конструкцию, не подбирая корпус наушников под покупные амбушюры.
Осенью прошлого года был куплен дремель, потому постобработку производил им, а после наждачной бумагой доводил поверхность до приемлемого состояния под покраску грунтом-эмалью для пластика. Отверстия под светодиоды индикации заливались эпоксидной смолой, позже зачищались заподлицо с корпусом.
Детали после постобработки)
После окрашивания выглядят наушники по красоте)
После установки платы в корпус)
Ну и в конечном итоге гарнитура выглядит вот так)
По впечатлениям друга, наушники в реальности выглядят гораздо лучше, чем на фото, не особо отличаются от заводских. По качеству звука полный порядок, они звучат еще более сбалансированно, по сравнению с наушниками с серыми амбушюрами. Управление удобное, слева сзади кнопки попадают под большой палец. Кнопка переключения режима на пассивный расположена внутри возле амбушюры, потому на нее случайно не нажмешь. Аккумулятор установлен на 1800 мАч, автономность бешеная. Наушники зарядил до 96% 8 мая, сейчас заряд 50%, хотя слушаю их минимум по часу каждый день, иногда прилично больше. Удобно сидят на голове, не слетают, уши не потеют из-за велюра. Масса у них 380 грамм, что в прочем немного больше, чем у аналогов у брендов, но учитывая возможности это не критично. Данные наушники у меня сейчас основные, их не стыдно одеть и пройтись по улице. Вроде все, такой вот опыт, загрузил бы больше фото, но уперся в лимит.
Если будут желающие, потом могу расписать про конструктив подробнее.
Всем спасибо за внимание!)
Продолжаем наше веселье
Вот такую подставку под наушники сворганил недавно
Принимаю вызов от Вадима Бокова и CGPods
Окей, пикабу. Внимательно ознакомился с постом @VadimBokovCGPods, в котором он отвечает на претензии пользователей. В отличие от большинства зашедших в пост, я не стал изобретательно оскорблять человека сразу же, не читая, а ознакомился с тем, что он говорит. Что-то показалось мне убедительным, что-то – не особо, что-то – совсем лажа какая-то, но до конца второго поста я-таки добрался (пусть и не с первого раза).
Наблюдать за этим мега-срачиком, безусловно, занимательное занятие, но участвовать я в этом не собирался… До момента, пока не увидел ролик у Тёмы Лебедева ( https://youtu.be/Y6pL_esG7qw?t=911 ), где тюменский «изобретатель» Маск откровенно глумится над пикабушниками.
Не то, чтобы у меня прям сильно бомбануло, такая самоуверенная безрассудность даже подкупает — безумству храбрых поём мы песню! Но вот прямо захотелось щёлкнуть по носу по фактам. А так как просто постить мемчики и писать гневные посты мне лень, я решил что воспользуюсь его «смелым» (нет) предложением и попробую найти те самые наушники, с которых он слизал свою «новую» модель. 500 тыр лишними не будут, если, конечно, безумный Макс тюменский Маск не даст заднюю. Да даже если даст, хотя бы время с толком проведу. И еще раз ткну в самую коричневую субстанцию зазнавшегося прохиндея (это всегда полезно для кармы). Благо знакомый со своим сервис-центром есть, поможет разобрать и разобраться, что там одинаковое, а что разное без проблем.
Так что вопрос по существу братьям-пикабушникам: дайте в комментарии, пожалуйста, ссылки на точные копии CGPods X, я выберу одну-две модели и закажу. Как приедут — разберём и проясним вопросик. Как минимум, проверим человека на вранье, как максимум – щёлкнем его по носу, только с доказательствами. Жду ваших вариантов и погнали.
P.S. Самостоятельно нашел вот такой вариант: https://aliexpress.ru/item/1005003183363732.html?sku_id=1200. . Смущает правда кнопка на корпусе:
Такое ещё вот есть: https://aliexpress.ru/item/1005004388529885.html?sku_id=1200. . Вроде бы похоже, но кажется, что там не type-c, а micro-USB (в характеристиках не указано, а фотка такого размера, что ничего непонятно).
Так что за помощь со ссылками на максимально точные копии буду благодарен.
Благодарность
Достань кейс для наушников что бы не доставать смартфон.
JBL встроила дисплей в кейс для наушников — с него можно управлять музыкой и настройками, следить за уровнем заряда и даже читать уведомления, не доставая смартфон.
Наушники называются Tour Pro 2. Они получили 10-мм драйверы, Bluetooth 5.3 и систему активного шумоподавления. Обещают до 10 часов автономной работы, а с учетом подзарядок от кейса — до 40 часов.
Подарю прессформы для ремонта 3.5 jack коннекторов
У меня завалялись напечатанные прессформы для ремонта коннекторов. Может кто из моих подписчиков помнит что я пару лет назад создал такие штуки )
У меня был заказ на них, я отпечатал больше чем нужно (на случай брака). Остались несколько штук.
5 штук Г-образных
3 прямых
Для восстановления 3.5 Jack
Подарю по 1 в руки пикабушникам из Украины (оплатите только доставку)
Как починить штекер от наушников, если ты девочка
◾ Паяльник и набор для пайки (продаются в любом строительном)
◾ Начальные знания о пайке (их можно приобрести на Youtube)
◾ Пинцет (можно косметический)
◾ Кусачки (можно маникюрные)
◾ Резиновый браслет (валяются по всей квартире)
◾ Клей Момент Кристалл
◾ Лезвие (чтобы ровно отрезать резинку)
◾ Пружинка из ручки (можно и без нее)
◾ Спирт (для обезжиривания)
Для начала аккуратно разрезать старый штекер и записать или сфоткать последовательность проводов. У меня в одних наушниках был провод в оплетке, которую нужно было отделить и соединить с другими проводами, вообще понятия не имею зачем это, но если ошибиться, то какие-то функции могут быть утеряны.
Процесс пайки я пропущу, только напомню проверить работоспособность наушников, перед тем как заливать их клеем.
После пайки контакты и часть изоляции протереть спиртом для хорошего прилипания клея. И нанести клей в несколько слоев, с периодическим подсыханием каждого слоя. У меня получилость 3 слоя.
Пружинку нужно надеть перед пайкой, но я забыла и к счастью, ее можно зафигачить после. Пружинку тоже покрыть 1-2 слоями клея и захватить изоляцию.
Потом отрезать тренировочную часть браслета под небольшим углом и примерить, чтобы она плотно прилегала. Подрезать, если нужно и попробовать на ней стежки. А потом вырезать рабочую резинку и аккуратно сшить ее сначала с припуском, а затем нанести клей на подсохший штекер, надеть резинку и пинцетом затянуть стежки. Получается довольно прочная конструкция. Клей при полном высыхании становится прочным пластиком, а пружинка не дает перегибаться проводу.
Так можно спасти любимые наушники))
Спасибо за внимание!
Беспроводные наушники за 360 рублей
Давно хотел себе беспроводные наушники. У меня уже были наушники которые меня полностью устраивали и по размеру и по звуку. Не сочтите за рекламу. Phillips SHP-1900
Старые амбушюры осыпались. Я заказал новые с Али и решил, что пора и провода убрать.
Достал все запчасти из дальнего ящика которые ждали своего часа . Всё заказывал с Али. А именно:
Bluetooth приемник. Цена с доставкой около 100 руб
Литий ионная батарея на 800mAh. Около 170 руб.
И контроллер заряда. Около 90 руб.
Ещё пришлось выпаять из старой блютуз колонки выключатель. Сделал так, что наушники нельзя одновременно слушать и заряжать, я думаю так батарея прослужит дольше.
В общем получилось у меня в итоге примерно следующее:
Единственное что надо будет доделать, это просверлить отверстие чтобы было видно индикатор заряда батареи (синий/красный).
Я понимаю что идея не новая, но может кому поможет.
Ремонт Earpods lightning или не имей сто друзей в одинаковых наушниках.
Не открою Америку, выложив немного фото затянувшегося ремонта данной модели наушников, но авось кому из ентузазистов будет полезно. Сам не планировал ничего грандиозного на сегодняшний вечер перед уходом домой с работы, но неожиданный визит знакомой и фраза «ты ж программист» сработали безотказно ! Друзья-«клиенты» ведь самые «лучшие» клиенты ! В общем выудив из сумочки, мне передали ЭТО, с диагнозом «шевелю у правого уха и появляется звук». Думаю ну слава богу, что хоть локализовали, 15 минут и пойдем пить кофе. Ибо по другому просто бы не взял, т.к. перепаивать lightning-коннектор на эпполовских проводах, тот еще гимор, особливо на наушниках, с сохранением пластиковых элементов фирменного штекера. С другой стороны закралось какое то сомнение, сколько мне их приносили знакомые, ни разу проблем в районе пульта или наушника, не было.
Разобрал корпус правого наушника, разбирается легко ногтем и крепкими пальцами, просто отщелкивается крышка, выковырял динамик, внутри какая то фиксирующая пластиковая прокладка с залитыми в ней проводками. матюгнулся, т.к. кофе грозило обломиться с такими препятствиями. Прозвонил динамик, 40ом-стандартно. Выудил из корпуса прокладку и попробовал снять паяльником, в итоге разогрел ее феном и снял кусками. Дальше увидел узел, распутал его и стал слегка вытягивать красный и желтый проводки по очереди из оболочки, благо она эластичная. Ничего. все целое. Без протертостей, фак.
Разбираем корпус пульта, крышка на защелках, отщелкивается достаточно легко при должной сноровке. Потянул оболочку провода см на три, потянул красный и желтый провода-ничего. Пришлось их слегка залудить для прозвонки от пульта до наушника. Звонится, Карл . Карл сидел на стуле рядом и рассказывал как въе. ся в жопу какому то «лоху».
В общем диагноз не подтвердился, сто пудов перетерт провод в районе коннектора, а с таким я принципиально не брал даже у любимой тещи, было тупо жаль времени, рентабельность крайне низкая. Но «ты ж программист» и рядом ждет «Карл». Едем дальше.
Феном стаскиваю корпус коннектора, здесь главное не перегреть. Его поведет полюбому, но можно обойтись малыми потерями. Оттягиваю оболочку жгута и вижу знакомую картину-красный перетерт полностью (правый канал) и зеленый частично. Протертость в сантиметре от основания штекера.
Показываю под микроскопом результат его «диагноза» Карлу, Карл ничего не понимает и уже рассказывает мне о каком то культурном мероприятии. Я говорю — оставляй на завтра, пошли отсюда. тут работы на час еще минимум (учитывая что надо извлечь плату ЦАПа из пластика и металлического экрана) ! Но вдруг вижу признаки разума в этих ясных глазах и предложение «да ты спаяй мне проводочки и все, мне уезжать с утра. бла-бла-бла. » Ок, как скажешь.
Отчекрыжил полностью коннектор . Залудил провода, запаял сначала землю с термоусадкой, потом оба канала и микрофон на разных расстояниях, что бы не замыкались и не городить лишнюю изоляцию. Завязал и склеил веревочку. Что бы в таком варианте место пайки дольше не разваливалось, сверху натянул жесткую термоусадку, поверх нее мягкую силиконовую, достаточно длинную.
Набил силиконовым герметиком корпус штекера, натянул его на коннектор и заправил на место резиновый уплотнитель. Собрал пульт и правое ухо. Звук есть, микрофон и кнопки работают.
