Ремонт шпоночного паза коленвала
Речь пойдет о пазе коленвала, который держит шпонку шкива навесного оборудования. Ранее, в процессе разборки ДВС я столкнулся с такой проблемой — болт коленвала открутился как-то странно быстро и легко, он был явно не затянут. Но сюрпризы на этом не закончились, под ним я обнаружил 4 точки сварки, которыми "был прихвачен" шкив навесного оборудования к торцу коленвала. Болт видимо поставили просто для красоты, чтобы не шокировать покупателя (то есть меня) при досмотре авто. По факту никакого "прихвата" и не было, сварка отлетела, я думаю, практически сразу, так как металл коленвала и шкива разные, и приварить их надежно вместе при достаточно небольшой площади "точечного" контакта, невозможно. По крайней мере та информация на форумах, в том числе специализированных по сварке, которую я изучил в процессе раздумий по восстановлению этого узла, все вышесказанное только подтверждает.
Шкив снялся легко, он даже болтался на посадочном месте, шпонки не было (она вылетела или ее просто не поставили — понадеялись на сварку). В итоге имеем — разбитое отверстие в шкиве (шкив сделан из более мягкого металла, чем колено, поэтому разбило его прилично), "поеденные" пластиковые крышки ГРМ, разбитый (хоть и не сильно) шпоночный паз колена под шкив, развальцованный торец коленвала и заклиненную намертво на нем ведущую шестерню ГРМ, а из-под нее видимо ручьем хлестало масло через сальник, который было просто не заменить))) Я на снятом и полностью разобранном моторе убил три дня времени, чтобы спрессовать эту заклиневшую шестеренку привода ГРМ — буквально миллиметр за миллиметром. Внутри она похоже сидела на герметике или фиксаторе резьбы каком-то, не знаю. Хотя сейчас уже думаю, надо было сначала замерить и попробовать шлифануть наждачкой торец колена, который был развальцован шкивом (останавливало то, что ему и так досталось, и были опасения настолько уменьшить посадочный размер, что потом колено просто придет в негодность).
развальцовка от гуляния шкива на своем месте

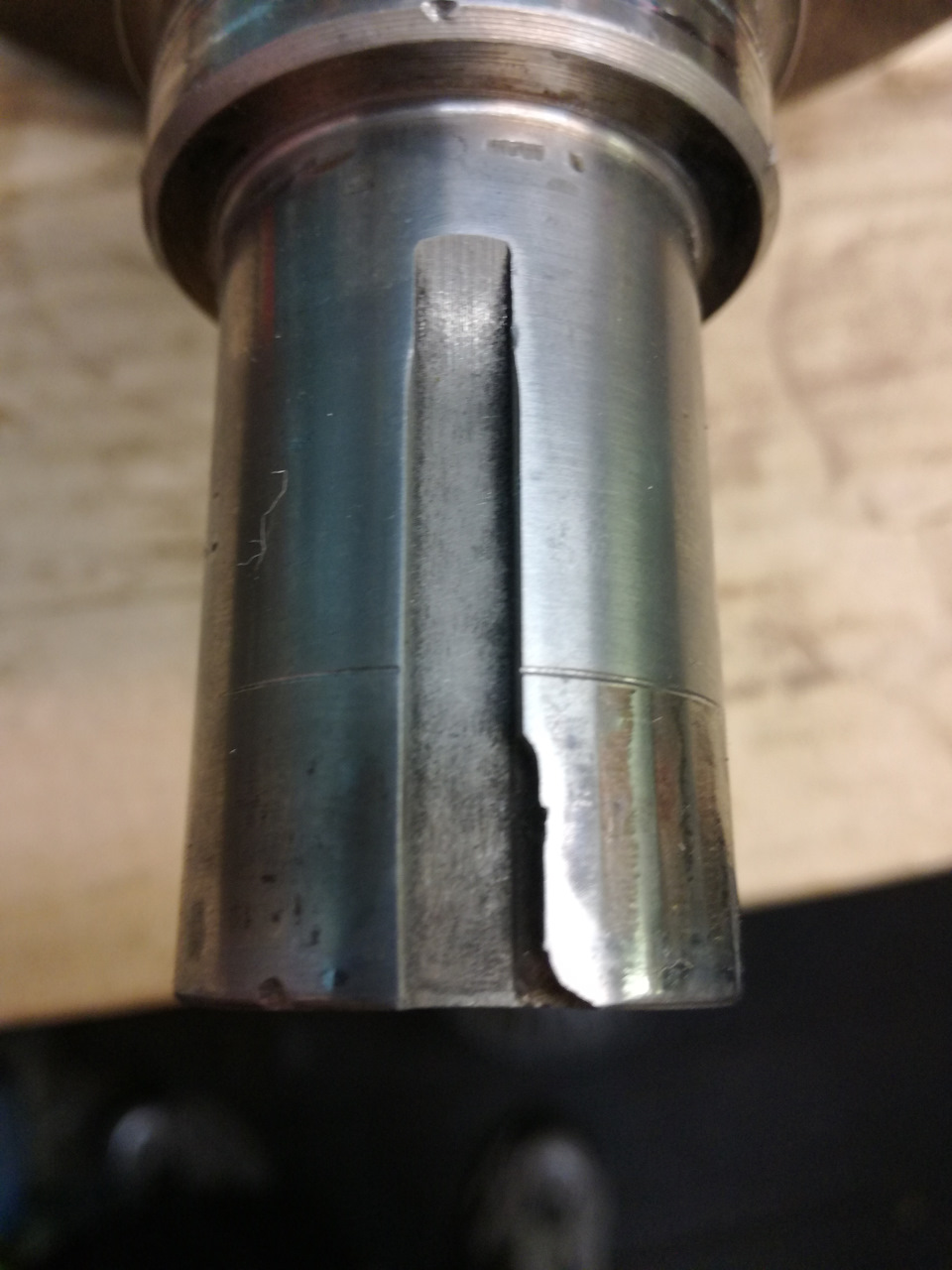

разбитый паз
шкив я сначала зачистил от сварки, но из-за разбитого посадочного отверстия его все равно пришлось списать в утиль
главное паз в старом шкиве то целый — и это загадка))
шестерня ГРМ
В общем, после изучения на форумах коллективного опыта борьбы с такими болячками были выявлены несколько вариантов решения проблемы:
1. Приварить шкив к коленвалу — самый варварский и притом еще не самый надежный по-качеству, как мы видим, метод. Причем, даже если и будет держать, то все равно явный минус — неразъемное соединение. исключаем.
2. Использовать для восстановления паза клеевый состав "жидкий металл" или другие клеевые составы. Описаны случаи удачной эксплуатации после такого ремонта, но все же — 50/50 надежности. исключаем.
3. Отфрезеровать новый шпоночный паз на 180 градусов от разбитого — возможен только на спец.оборудовании (станке), притом еще надо смотреть, не "съело" ли посадочный размер на колене.
4. Расширить и развернуть отверстие в шкиве под конус (на станке). Изготовить на токарном станке разрезную проставочную конусную втулку, которая будет надеваться на торец коленвала ровным внутренним диаметром и упрется в шестерню ГРМ, а шкив на нее оденется в свою очередь уже "под конус" и за счет усилия болта вся эта конструкция будет держать без шпонки. На мой взгляд самый лучший вариант, но технически сложен.
5. Заварить шпоночный паз на колене полуавтоматом или аргоном, при этом заблаговременно изготовив из угольной щетки подобие шпонки, чтобы не испортить паз .
Что я и сделал, так как полуавтоматический аппарат для сварки омедненной проволокой в среде углекислого газа у меня имеется и особо никаких дополнительных затрат для этого не потребовалось. Шкив навесного оборудования был куплен контрактный — его пришлось бы менять в любом случае. Единственно, были опасения, что и посадочное место на колене разбито и этот шкив тоже будет болтаться, как и старый — тогда бы пришлось использовать метод №4. Но развальцовка наоборот увеличила диаметр торца коленвала в размерах — его пришлось даже шлифовать наждачкой по кругу немного, чтобы новый шкив сел на место.
контрактный шкив навесного оборудования
шпонка из угольной щетки
шпоночный паз заварен и зачищен
новая шпонка на своем месте
