Как починить термостат в холодильнике

Ремонт терморегулятора холодильника своими руками: как исправить проблему

Самая частая неисправность бытовых холодильных устройств – это поломка терморегулятора. Этот прибор представляет собой реле, поддерживающее установленную пользователем температуру. Эта статья расскажет, как самостоятельно провести простой ремонт терморегулятора холодильника.

Что такое терморегулятор

Холодильная система может быть:

• Компрессионной. В этом случае за запуск нужного температурного режима отвечает двигатель компрессора. . Если холодильник работает по абсорбционному принципу, то температура запускается и выключается в нагревателе.

Ключевой элемент в работе холодильника – это терморегулятор. Другое его название – термостат. Он отвечает за следующие функции:

• считывает показания с температурных датчиков;
• отправляет на пусковое реле компрессора или на нагреватель нужный сигнал.

Когда в холодильной или морозильной камерах становится слишком тепло, термостат срабатывает и посылает на реле компрессора (или нагревателя) сигнал включения. Как только температура падает до необходимого уровня, регулятор «командует» прибору выключиться.

Как устроен терморегулятор

Устройство и принцип работы прибора механического типа:

• С одной стороны на испарителе термостата установлена герметичная манометрическая трубка, наполненная фреоном. Это хладагент, который реагирует на увеличение температуры окружающей среды повышением давления. Конец этой капиллярной трубки вынесен в холодильную камеру.
• Как следствие возрастания давления контакты с другой стороны прибора замыкаются при помощи специальной пружины. Запускается компрессор.
• Пружина находится в специальном защитном коробе, который также называется «сильфон». Степень герметичности сильфона определяет точность считываемых показаний. В холодильниках следующего поколения размещают по несколько пружин сразу.
• В результате работы компрессора температура падает. Давление фреона в трубке тоже снижается. Это приводит к размыканию контактов и последующему отключению компрессора.

Положение пружины можно задавать при помощи ручки управления температурным режимом. Размыкание контактов при небольшом давлении в системе требует совсем немного сил. Если давление велико, для размыкания контактов потребуется несколько больше усилий.

Электронный термостат стоит дороже, однако он же считается более надежным типом устройства. Он состоит из:

• Управляющего модуля.
• Датчика температуры. В одном холодильнике может быть установлено сразу несколько термодатчиков. В новых моделях пространство устройства разделено на зоны охлаждения, каждая из которых снабжена собственным датчиком.

Температуру в электронном термостате считывает резистор. В некоторых случаях чувствительность прибора обеспечивается за счет устройства «тиристор».

Как работают температурные датчики

«Манометрическим» называется термометр, принцип работы которого основан на изменении давления под воздействием температурных колебаний.

Манометрический регулятор температурных режимов состоит из:

• Управляющего рычага, приводимого в действие за счет силовой нагрузки. Упругий трубчатый сильфон и пружина оказывают давление на рычаг. . Она отделена от механической части электроизоляционной прослойкой.

Фреон в трубке принимает следующие формы:

• жидкую;
• газообразную.

В зоне охлаждения находится тот самый участок, в котором пролегает раздел разных форм фреона.

Как найти реле?

Терморегулятор находится либо внутри, либо снаружи холодильника. Он всегда подключен к ручному управлению температурными условиями в холодильной камере. Режим задается либо за счет нажатия кнопки, либо воздействием на специальную ручку.

Прежде терморегулятор устанавливался внутри камеры. В этом случае внешне он выглядит как пластиковый короб, прикрепленный к одной из внутренних панелей. Подобное расположение встречается в устаревших холодильниках «Атлант».

Чтобы получить доступ к терморегулятору, необходимо:

• отсоединить переключатель температуры;
• снять защитный корпус.

ВАЖНО! На более новых разновидностях холодильных устройств термостат часто выносят за пределы камеры.

Признаки неполадок

Как определить исправность температурного реле холодильника:

• Система охлаждения работает непрерывно. Самостоятельно прибор не отключается.
• Подмораживает в холодильной камере. В норме внутри холодильника поддерживается плюсовая температура. При 0 градусов по Цельсию замерзающая внутри клеток вода разрывает их мембраны. Из-за этого сильно снижается полезность и питательность продуктов, поэтому избыточный холод внутри обычной камеры в норме не допускается. Минусовая температура является признаком поломки.
• Происходит неожиданное отключение рефрижератора.

Для более точной диагностики состояния бытовых приборов следует обратиться за помощью к специалистам. Хотя терморегуляторы для холодильников Хотпоинт или Стинол стоят недорого, устройства для марки Горение обойдутся уже дороже. Также очень дорого стоят термостаты от Самсунга.

Порой для проведения ремонта холодильника своими руками требуется лишь поправить положение термостата таким образом, чтобы капилляр до упора фиксировался на стенке испарителя. Можно попробовать так сделать на холодильных приборах Рейнфорд.

ВАЖНО! Небольшая цена на регуляторы к Хотпоинту и Стинолу объясняется их универсальностью. Фирма Ranco и Орловский завод выпускают универсальные термостаты, подходящие для многих холодильных устройств. Они подойдут и к Аристону, и к Веко, и к Норду.

Замена терморегулятора

Если терморегулятор сломался, необязательно требуется покупка нового холодильного прибора. Некоторые виды неисправностей можно устранить дома, своими руками. Рассмотрим, как менять термостат на холодильниках некоторых марок.

Индезит

Как заменить термостат на двухкамерном холодильнике «Индезит»:

1. Ручка терморегулятора находится над дверцей холодильной камеры. Ее нужно убрать.
2. Далее отворачиваем два винта, сидящих под крышкой.
3. Отверткой цепляем крышку и извлекаем.
4. За крышкой находятся дополнительные винты. Необходимо их снять.
5. Они удерживают железную крышку, скрывающую термостат. Железную пластину следует убрать.

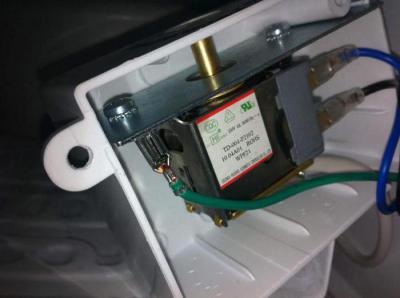

6. На этом этапе взгляду откроется корпус термореле. От него в корпус уходит кончик капиллярной трубки. Она герметично заклеена специальной липучкой.
7. Затем надлежит свинтить термостат с пластикового держателя и извлечь трубку из корпуса.
8. Вместо старого устройства необходимо подсоединить новое и собрать верх холодильника в обратном порядке.

Атлант

На холодильниках «Атлант» и «Индезит» установлены очень похожие моторы. Цены на пускозащитные реле от моделей марок «Бирюса» и «Атлант» относительно невелики. Поэтому холодильники этих брендов можно очень быстро отремонтировать. Краткое руководство по замене реле на «Атланте»:

1. К верхней панели прикреплена накладка. Ее следует снять.
2. Дверца от холодильника убирается, чтобы не мешать дальнейшей работе.
3. Чтобы открутить заглушку с крыши, нужно снять винт. Для этого может понадобиться шестигранник.
4. Верх холодильника в задней части крепится на саморезы. Их тоже нужно открутить.
5. Терморегулятор удерживается на кронштейнах. Кронштейн снимают с саморезов и извлекают регулятор. . Затем все повторяем в обратном порядке, чтобы собрать холодильник.

DAEWOO No Frost

Конструкция системы No Frost схожа на большинстве моделей холодильников. Поэтому последовательность действий не будет принципиально различаться во время ремонта или замены нужных деталей. Однако компрессор для работающих за счет этой системы приборов стоит очень дорого. В случае его поломки проще сразу купить новый холодильник.

На DAEWOO, работающем по технологии «No Frost», установлен электронный терморегулятор. В термостате на Дэу Ноу Фрост ломаться особо нечему. Однако у него может выйти из строя тепловой датчик. Чтобы его заменить, потребуется предпринять ряд следующих действий:

1. Старый датчик вышел из строя, поэтому его требуется выпаять, а затем приладить на его место новый прибор.
2. Перепаять фильтр.
3. Припаять отходящие на компрессор трубки.
4. Герметизировать датчик.
5. Заправить хладагентом.

Полюс 7

Как заменить реле на холодильнике «Полюс 7»:

1. Вытаскивается поддон.
2. Изымается ручка, управляющая температурными режимами.
3. Испаритель прикрыт крышкой с небольшим светильником. Следует снять с крышки винт и убрать ее.
4. Далее снимаются два винтика и лежащая у сильфона прокладка.
5. Извлекается также держатель сильфонной трубки, шайбы, скоба пружины.
6. Перед снятием реле необходимо отключить его проводку.

Свияга 404, Днепр 2 и 232

В холодильниках марки «Днепр» термостат часто перестает работать по причине неплотного прижатия капиллярной трубки к испарителю. То же самое часто происходит и на устройстве «Свияга 404». Как получить доступ к термореле на холодильнике «Позис Свияга»:

1. Разморозить. При размораживании желательно подставить под стекающую воду специальный поддон.
2. Просушить. Капли талого снега могут случайно попасть на контакты, поэтому необходимо провести полное устранение жидкости из холодильной камеры.
3. Следует обязательно проверять, отключен ли прибор от электросети.
4. Морозильное отделение и верхняя полка освобождаются от поддонов и любых лишних предметов.
5. Терморегулятор может располагаться в боковой стенке справа, в зоне светильника.
6. С осветительного блока следует снять винт, чтобы перевернуть его и извлечь термостат.

Следует проверить терморегулятор на работоспособность. Для этого:

1. С контактов снимаются 2 проводка.
2. Берется тестер. С его помощью измеряется сопротивление промеж контактов.
3. На исправном реле сопротивление должно равняться 0. Любые отклонения свидетельствуют о неисправности устройства.

Как высвободить терморегулятор:

1. В боковые панели встроена рамка. Она сидит на штыревых фиксаторах. Они прикрепляют ее к стенкам холодильника. Отверткой следует поддеть фиксаторы с боковых сторон.
2. Еще 2 фиксатора расположены сверху, их тоже необходимо убрать. Не нужно только откручивать винты, которые обеспечивают сцепление испарителя с корпусом.
3. Пластиковая рамка убирается вместе с дверцей.
4. Сбоку и справа на стенке испарителя видно, как хорошо прижимается капиллярная трубка термостата. Он сидит на двух винтах и должен обеспечивать плотный контакт трубки и испарителя. Если нормального прижатия не происходит, холодильник может начать неправильно работать.
5. Если трубка сидит на прокладке, понадобится заменить и эту деталь. Однако трубка может также прижиматься к морозильной камере непосредственно своим корпусом.
6. Прижимающие винты в количестве 2 штук ослабляются. Откручивать их не нужно.
7. Терморегулятор немного оттягивается вверх и вынимается прямо с трубкой.
8. На его место устанавливается новое устройство. Винты закручиваются так, чтобы прижать новый термостат к стенке.
9. Далее подводятся контакты.
10. Терморегулятор водружается в блок освещения.
11. Этот блок прикрепляется к холодильнику.
12. Ставятся на место рамка и дверца.
13. Включается электропитание. Следующие 2-4 часа прибор будет работать непрерывно.

Ремонт

Перед значительными тратами на ремонт холодильника, желательно проконсультироваться с несколькими специалистами из разных фирм. Далеко не всегда требуются услуги мастера и покупка дорогостоящих деталей.

К примеру, на Самсунге стоит дорогой биметаллический датчик оттаивания. Прежде чем его менять, стоит убедиться в том, что проблему нельзя устранить иными путями. Однако во многих случаях самостоятельные попытки починить холодильник в домашних условиях могут привести только к усугублению ситуации.

3 простых способа, как проверить терморегулятор холодильника

Вы можете проверить термостат самым простым способом, не вынимая его из холодильника. Вам нужно найти два токопроводящих провода, удалить их и напрямую замкнуть. Расположение проводов отличается для разных моделей термостатов, поэтому следуйте инструкциям, относящимся к вашей модели.

Метод часто используют, если холодильник не включается. Таким образом, элемент «подозреваемый» в неисправности исключается из электрической схемы и, если холодильник работает после подключения к сети, подозрения верны. Требуется замена термостата.

Замена на примере холодильника Стинол

Для холодильников Стинол выход из строя реле — довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, так как именно такой вариант предусмотрен производителем данного элемента. У модели «Стинол-101» всего один компрессор, а в «Стинол-103» их два: отдельно для холодильника и морозильника.

Это схема контактов теплового реле типа К-59, которая позволяет составить представление о том, какие провода нужно подключить и где. Цветовая кодировка может отличаться, фото на телефоне помогут сохранить информацию, также вы можете нарисовать подобный узор самостоятельно

Читайте также: Как поменять газовую плиту на электрическую в квартире

Автоматика разных моделей немного отличается, что отражено в соответствующих схемах подключения, в остальном эти холодильники очень похожи, поэтому есть смысл одновременно рассматривать порядок их ремонта.

Чтобы понять, что холодильник Стинол нуждается в ремонте или замене терморегулятора, необходимо обратить внимание на следующие признаки:

• компрессор работает постоянно и не реагирует на выключенный регулятор;
• при перемещении ручки регулировки но знак ВЫКЛ характерного щелчка нет;
• температура в холодильных камерах значительно превышает параметры, установленные при регулировке.

В холодильной камере Стинол-103 применяется термостат К-59, маркировку проверить несложно, она указывается на корпусе. Для снятия регулировочных ручек необходимо использовать тонкое шило. Вам просто нужно снять их и снять. У Stinol-101 ​​есть только одна ручка управления, а у Stinol-103 — две, по одной на каждый компрессор.

Чтобы снять ручку регулировки холодильника Stinol (1), воспользуйтесь острым предметом, например, шилом. Затем снимается декоративная планка (2), удерживаемая четырьмя выступами

После снятия ручки нужно снять декоративную планку, имеющую шесть выступов. Это хрупкий элемент, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые нужно открутить. Далее необходимо открутить винты, которыми крепится панель управления.

Под декоративной крышкой находятся крепежные винты (1), удерживающие термостат в правильном положении, их необходимо открутить, чтобы продолжить разборку элемента

лучше всего откручивать винты, удерживающие петлю дверцы холодильника в последнюю очередь. Чтобы избежать возможных повреждений, дверь необходимо подпереть. Теперь вы можете приподнять панель и снять дверцу с петель.

Следующим шагом будет снятие верхней крышки холодильника.

Крепеж, фиксирующий панель управления и дверную петлю (1) холодильника Стинол, необходимо откручивать, приближаясь к двери и не отходя от нее

Необходимые застежки находятся на тыльной стороне. Их откручивают и снимают крышку. Таким образом вы получите свободный доступ к термостату.

Для начала необходимо отсоединить контактные разъемы реле, после чего можно снять элемент с панели управления холодильника.

Сняв дверцы и верхнюю панель холодильника Стинол, можно аккуратно снять термостат для осмотра и диагностики

На этом этапе необходимо запомнить или записать цветовую кодировку отдельных прядей. Чтобы удалить изношенный капилляр, снимите пластиковый колпачок.

Теперь необходимо открутить крепежный винт и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.

Чтобы продолжить замену термостата в холодильнике Стинол, нужно снять крышку (1) в холодильнике и снять капиллярную трубку (2)

Новый элемент установлен таким образом, что неизолированный участок в его нижней части надежно скрывается под накладкой. Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выступает за пределы термостата. Его нужно аккуратно положить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить корпус освещения, который закреплен винтом, встроенным в его корпус

Теперь нужно заново собрать термостат и холодильник: подключить все необходимые соединения, установить и закрепить крышку холодильника, повесить дверцу.

И снова крепление петель дверных петель производится в последнюю очередь, когда остальные аналогичные саморезы уже установлены.

Отверстие, образующееся на задней панели при ремонтных работах, необходимо заделать пластиком для восстановления герметичности холодильной камеры

Проверить исправность термостата холодильника Стинол в домашних условиях можно с помощью несложной диагностики. Контакты 3 и 4 этого устройства при комнатной температуре должны оставаться замкнутыми.

Если после их соединения перемычкой компрессор включен, неисправно тепловое реле, его необходимо заменить. Если настройки термостата утеряны, их можно исправить, повернув регулировочные винты, но делать это нужно в сервисном центре, имеющем необходимое оборудование.

Не менее важным функциональным узлом в конструкции холодильника является реле стартера, с устройством, о назначении которого и способах ремонта, будет знать рекомендованный нами товар.

Принцип действия

Работает все просто:

Читайте также: Посуда из нержавеющей стали: рейтинг лучших производителей

• Конец капиллярной трубки подсоединяется к испарителю. Исходя из того, что он заполнен фреоновым хладагентом, при повышении температуры внутри холодильной камеры давление в ней увеличивается.
• Это замыкает контакты соответствующего реле и включает компрессор.
• Через некоторое время температура в холодильной камере снижается, давление в патрубке падает и контакты размыкаются, затем компрессор отключается.

Еще одна немаловажная деталь термостата — пружина, которая сжимает и расширяет его контакты. Это зависит от того, как и в какое время они будут работать. Например, для размыкания контактов низкого давления в системе требуется меньше усилий, для высокого давления — больше. Натяжение пружины регулируется ручкой переключателя термостата.

Иногда в холодильниках устанавливают электронный термостат, который состоит из модуля управления и датчика температуры. В новых моделях можно установить одновременно несколько датчиков для каждой из зон охлаждения. Если в вашем холодильнике есть электронный режим контроля температуры, для его ремонта могут потребоваться специальные знания.

Как самостоятельно заменить термодатчик?

Чтобы точно определить, является ли неисправность термостата причиной проблем, необходимо провести небольшую диагностику и только после начала замены блока процесс обнаружения неисправности и ремонта холодильника можно будет провести вручную.

Диагностика и регулировка

В случае значительного промерзания стенок морозильной камеры используйте этот метод для проверки работоспособности функционального блока:

1. Пока двигатель работает, медленно поверните ручку регулятора, чтобы повысить температуру внутри отсека.
2. Через некоторое время, когда уровень установленного значения совпадет с уровнем температуры в помещении, датчики зафиксируют установленный параметр и компрессор получит сигнал остановки. Прекращение работы двигателя будет означать, что реле работает правильно.
3. Выньте из отделения все продукты и оставьте холодильник включенным на 5-6 часов. За это время внимательно следите за продолжительностью перерывов в работе мотора: если она составляет не менее 30-40 минут, прибор можно использовать в обычном режиме. Если нет, исправьте цикл компрессора, изменив настройки термостата.

Определите, что «виновником» отказа от выключения холодильника является термостат, например:

1. отключите холодильник от электросети;
2. уберите все продукты и храните их в прохладном месте, проверив работоспособность блока;
3. установите ручку на минимально возможную температуру или активируйте режим заморозки;
4. поместите на центральную полку холодильной камеры градусник, способный измерять температуру воздуха ниже 0 ⁰С;
5. подключить холодильник к электросети;
6. через 2 часа оцените показания термометра: если воздух в холодильной камере нагревается более чем на 6 ° C выше нуля, реле неисправно.

Если домашний блок не начинает работать долгое время после выключения, выполните следующие действия:

Если компрессор начинает работать при замкнутых контактах, реле непригодно. Если двигатель не запускается, причиной неисправности может быть реле стартера или отказ двигателя.

В более современных моделях бытовых холодильников к термостату подходят 4 провода:

желтый с зеленой полосой — земля;

оранжевый (или красный, черный) подключает агрегат к компрессору;

коричневый — «ноль», ведет к развилке;

белый (или желтый, зеленый) подключается к лампочке в холодильной камере.

Чтобы устранить неисправность термостата, закоротите все провода, кроме заземления. Если двигатель запускается, неисправен регулятор.

Инструменты

Для самостоятельного ремонта холодильника (замены регулятора) вам потребуются:

• отвертка плоская и крестообразная;
• нож;
• плоскогубцы;
• запчасть подходящей модификации.

Правила демонтажа термореле

В старых моделях холодильников термостат расположен внутри прибора. Для снятия элемента необходимо разобрать ручку регулятора температуры и защитный пластиковый корпус. В более современных холодильниках термостат обычно расположен вне камеры и может быть расположен высоко, прямо над дверью.

Разборка неисправной детали:

1. Снимите защитную крышку элемента.
2. Отсоедините капиллярную трубку от испарителя, осторожно вытащите ее из корпуса.
3. Откручиваем крепежные болты и снимаем реле. Блок с контактами и регулятором можно закрепить как винтами, так и защелками.
4. Отсоедините все клеммы с проводами, подключенными к термостату. Во избежание путаницы с подключением при установке новой детали обратите внимание на цветовую кодировку всех проводов.
5. Достаньте неисправный предмет из холодильника.

Перед заменой функционального блока отключите прибор от источника питания.

Замена

1. Осторожно, чтобы не повредить деталь, вставьте новую сильфонную трубку в корпус и прикрепите ее к испарителю. Деталь необходимо прижать к стенке элемента.
2. Подключите провода реле.
3. Установите исправный термостат.
4. Прикрепите защитную крышку, все панели и узлы сняты при снятии узла.
5. Подключите холодильник к электросети.

Возможные поломки регулятора температуры

Чаще всего термостат выходит из строя по естественным причинам. В процессе эксплуатации изнашивается. Пики напряжения в сети, попадание влаги, потеря герметичности также могут привести к ее разрыву. Дефектные детали встречаются крайне редко.

Если компрессор в холодильнике работает без остановки, на задней стенке появился лед или агрегат наоборот не включается, это не значит, что вышел из строя термостат. Но сначала они это проверяют. В случае неисправности незамедлительно связываются со специалистами. Они устранят неисправность быстро и качественно. Если деталь можно заменить самостоятельно в холодильнике с механическим управлением, не рекомендуется производить ремонт в агрегате с электронной системой.

Проверка терморегулятора холодильника: способ № 3

И, наконец, третий способ — это проверить тестером. Это уже требует демонстрации термостата. Переводим тестер в режим измерения сопротивления и выставляем его на минимум: аналоговый на «Х10», цифровой на «200». Вы также можете настроить тестер на зондирование цепи. Перед использованием аналоговый тестер необходимо откалибровать: закройте щупы и обнулите стрелку с помощью бокового колеса.

Для создания условий, близких к условиям работы термостата холодильника, снятую деталь необходимо погрузить в стакан с холодной водой на 1-2 минуты. Итак, давайте «прозвоним» термостат. Цифра «1» на экране тестера однозначно указывает на неисправность термостата. Должно быть «0». Этот термостат не может быть сброшен и требует одноразовой замены.

Если вам удалось самостоятельно разобрать деталь и даже запомнить последовательность, в которой вы снимали провода и клеммы, вы легко сможете самостоятельно подключить новый термостат. Если вы остановились на одном из первых двух методов проверки, лучше всего обратиться к мастерам ALM-remont. Также не откладывайте звонок, если термостат исправен. А это значит, что поломка намного серьезнее и чревата осложнениями вплоть до полной остановки и ремонта холодильника.

Как провести проверку терморегулятора самостоятельно в домашних условиях?

Разобравшись, что такое термостат в холодильнике, будет намного проще обнаружить неисправность и устранить ее. Есть несколько способов проверить термостат самостоятельно.

alt=»Управление термостатом» width=»924″ height=»318″ />
Оптимальная температура холодильника, включенного на полную мощность, составляет 6-7 ° С.

Холодильник работает без отключения

В этом случае снимать термостат для диагностики не требуется. Достаточно:

• отключите агрегат от напряжения;
• освободить все камеры;
• установить максимальную температуру или запустить режим быстрой заморозки;
• поместите в центре холодильной камеры термометр, желательно такой, который измеряет отрицательную температуру;
• включить пустой холодильник;
• через несколько часов возьмите градусник, который должен показать 6-7 ° C.

alt=»Управление термостатом» width=»820″ height=»1031″ />
Проверить, работает ли термостат, можно, полностью сняв намордник и подключив провода напрямую.

Если показания отличаются на 6-7 ° С, стоит снять сломанный термостат и заменить его новым.

alt=»Замена термостата» width=»1268″ height=»816″ />
Если термостат неисправен, холодильник может не включиться.

Агрегат не включается

Следствием неисправности холодильного аппарата может быть не просто выход из строя реле. Перед тем, как вызвать специалиста, нужно понять: что же такое поломка и возможно ли ее исправить, не обращаясь к мастеру?

alt=»Новый термостат» width=»768″ height=»576″ />
вы можете приобрести новый термостат у специализированного продавца.

В этом случае проверка проста — нужно отключить питание холодильника, отключив прибор от розетки. Затем снимаем защитную крышку и закрепляем провода.

alt=»Отключите питание холодильника» width=»1280″ height=»854″ />
Перед тем как приступить к ремонту холодильника, его необходимо отключить от электросети.

Если модель агрегата достаточно старая, то для клемм реле подходят только два провода, которые нужно соединить между собой, используя кусок проволоки или закрепив провода на концах канцелярской скрепки.

alt=»Поломка холодильника» width=»2000″ height=»980″ />
Если проверка термостата не выявила проблем, неисправность в другом.

Включите холодильник в сеть, если компрессор работает, то причина поломки — термостат. Если компрессор не запускается, причиной неисправности является реле или двигатель. В последнем случае без помощи специалиста не обойтись.

alt=»Ремонт холодильников» width=»1024″ height=»576″ />
Качественный ремонт с последующей гарантией может проводить только мастер.

В современных моделях разобраться немного сложнее, так как к термостату уже подходят четыре провода.

1. Провод мотора оранжевый, черный или красный.
2. Из еды — коричневый.
3. Из светового сигнала — желтый, белый или зеленый.
4. Земля желтая с зеленой полосой.

alt=»Новая модель» width=»1920″ height=»1440″ />
Перед заменой термостата обязательно обратите внимание на расположение проводов.

Первые 3 провода в списке подлежат закрытию. После этого устройство подключается к электросети и проверяется работа компрессора. Если он запускается, то неисправен термостат, если нет, то реле или двигатель.

alt=»Провода» width=»1920″ height=»1440″ />
Неисправный термостат необходимо заменить.

Наросты наледи на стенках и полках холодильной/морозильной камеры

Чтобы проверить, правильно ли работает термостат в этом случае, необходимо сделать следующее.

• Освободите камеры.
• Дайте устройству поработать 5 часов.
• Пока холодильник работает «на холостом ходу», измерьте время между включением и выключением прибора. Если интервал составляет 40 минут, установка работает нормально. При более низких значениях термостат считается неисправным и подлежит замене.

alt=»Проверка тестером» width=»1500″ height=»1000″ />
Как только выявляется проблема с нефункционирующим холодильником, проблема устраняется.

Почему ломается терморегулятор и как его отремонтировать

К основным причинам выхода устройства из строя можно отнести следующие обстоятельства:

• потеря хладагента в элементе;
• нарушение герметичности терморегулятора. При этом температура внутри камер начинает повышаться;
• окисление, ржавчина или обгорание контактов. Цепь не замкнута и двигатель не запускается.

В некоторых случаях исправить ситуацию дома можно самостоятельно, но нужно соблюдать меры предосторожности:

• ремонт нельзя производить при подключении агрегата к сети;
• во время работы периодически проверяйте напряжение на всех проводящих ток поверхностях;
• металлические ручки инструментов и соединения должны быть хорошо изолированы.

Если пряди окислились, обработайте их салфеткой, смоченной спиртовым раствором. Если контакты обгорели, очистите их участки. Удалите ржавчину наждачной бумагой.

Если термостат не работает, замените его, выполнив действия, описанные в соответствующем разделе. Если у вас нет опыта, вы боитесь усугубить ситуацию, поэтому обратитесь в сервисный центр или позвоните мастеру.

Признаки неисправности

Если холодильный агрегат всегда работает на максимальной мощности, не меняет режим и не выключается, необходимо проверить работу термостата. Задача выполняется без снятия устройства, но его нужно будет разобрать, если холодильник вообще не реагирует или даже не включается. Еще одна причина подозревать неисправность реле температуры — систематическое образование льда на стенах.

Как проверить работоспособность температурного реле в домашних условиях

Для начала разберемся, что делать, если холодильная установка не отключается. Последовательность действий следующая:

• освобождаем холодильник и морозильную камеру;
• вынуть вилку из розетки;
• установить самую низкую температуру или режим мгновенной заморозки;
• помещаем внутрь холодильника (не морозильника) градусник, который тоже показывает отрицательную температуру (его нужно ставить на среднюю полку, на дверцу ставить категорически не стоит);
• закройте дверцу холодильника и снова включите его;
• через 2 часа достаем градусник и проверяем показания.

Если градусник показывает 6-7 градусов, значит с реле температуры все в порядке. Другие номера — повод обратиться к мастеру по ремонту холодильников.

Если проблема заключается в том, что оборудование вообще не включается, объяснение можно найти в неисправности нескольких узлов и устройств одновременно. Но сначала стоит проверить тепловое реле. Делают они это так:

• выключить агрегат;
• снимаем обертку;
• изучить монтажную систему (на клеммы реле можно вставить 2 или 4 провода);
• закоротить провода;
• посмотрите реакцию (если компрессор работает, проблема в тепловом реле).

На старых моделях тестирование проще. У них всего 2 пряди, обе короткие. В новых устройствах не 2, а 4 и производители не придерживаются одноцветной символики. Следовательно, требуемые потоки могут выглядеть так:

• коричневый (отдаляется от вилки);
• черный, красный или оранжевый (от мотора компрессора);
• зеленый, белый или желтый (от света).

Перечисленные пряди необходимо замкнуть, а вот четвертую трогать нельзя.

Важно! Гораздо надежнее и проще термостат разобрать и проверить мультиметром.

Со льдом проводится тот же эксперимент, что и с неосвещенным холодильником. Если показатели разные, а не на 5-7 градусов, ручку управления поворачивают влево до полной остановки компрессора. Если ожидаемого отключения не происходит, проблема действительно в термостате.

Холодильник не выключается

Холодильник греется по бокам, зачем и что делать?

Как проверить реле давления стиральной машины

Холодильник не замерзает — причины

Как почистить клавиатуру ноутбука в домашних условиях

Оцифровка фотопленки в домашних условиях с помощью камеры

Как работает и где находится

Устройство термостата холодильника напоминает реле, один конец которого снабжен герметичной трубкой, заполненной хладагентом. С другой стороны, есть контакты, при отключении которых сигнал подается на компрессор. К испарителю крепится трубка с фреоном. Принципы работы термостата включают следующие действия:

Читайте также: Восполнение дефицита витаминов и минералов после родов

• Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если он поднимается или опускается, давление в капилляре меняется.
• Когда контакты замыкаются или размыкаются, пружина отпускается. Деталь используется для контроля уровня температуры в камере. Пружина соединена с регулятором. Вращение ручки изменяет степень сжатия пружины. Из-за этого сила силы, прилагаемой для перемещения контактов, уменьшается или увеличивается.
• При изменении положения контактов реле запускает или останавливает компрессор. Это контролирует температуру в морозильной камере и холодильнике.

В устройствах с электронным управлением механизм действия реле, работающего в холодильнике, будет несколько отличаться. Требуемый температурный индикатор получается путем фиксации реальных индикаторов с помощью капиллярной трубки. Электронный модуль необходим для приема сигналов от нескольких датчиков. Отремонтировать такой термостат своими руками практически невозможно.

Внутри

Такое расположение термостата типично для старых моделей холодильных агрегатов. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

В этом случае термостат находится рядом с ручкой выбора температуры. Чтобы снять деталь, снимите крепеж и снимите регулятор.

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно не займет много времени. Возьмем для примера холодильник «Норд”:

1. Снимите верхнюю крышку петли и открутите имеющиеся болты.
2. Снимите дверцу холодильника.
3. Далее снимаем заглушку прямо в крыше холодильника и откручиваем один винт — обычно он имеет встроенный шестигранник.
4. Откручиваем винты крепления крыши, снимаем ее.
5. Снимите ручку регулировки температуры.
6. Снимите терморегулятор, перед тем как открутить 2 самореза, которыми крепится кронштейн.
7. Замените привод на новый и выполните все действия, но в обратном порядке.

Важно! Иногда морозильная камера может работать неправильно, и вся система может работать неправильно, что приводит к порче продуктов. Узнайте несколько полезных советов, как выйти из ситуации, если не замерзает верхнее отделение холодильника Indesite No Frost.

В целом, где бы ни находился термостат, его ремонт выглядит примерно одинаково:

1. Переходим непосредственно к самой детали.
2. Отсоедините капиллярную трубку от самого корпуса испарителя.
3. Осторожно вытащите из корпуса.
4. Отсоедините реле.
5. После ремонта аккуратно вставьте новую сильфонную трубку и затем надежно прикрепите ее к самому испарителю.
6. Подключите все необходимые кабели и закрепите реле на месте.

После завершения ремонтных работ по замене необходимо проверить работоспособность оборудования. О том, как установить температуру в холодильнике Samsung Nou Frost, читайте на нашем сайте.

Замена терморегулятора своими руками

Если вы решили заменить механическое устройство на электронное или оно вышло из строя, вам необходимо выполнить следующие действия по установке:

• выключить холодильник;
• снимаем ручку, защитную полосу:
• отсоединить трубку от испарителя;
• снимаем старый термостат и отсоединяем провода;
• приступить к установке нового устройства, подсоединив трубку к испарителю;
• подключить провода, закрепить термостат;
• надеть обертку;
• установить ручку управления.

Во избежание путаницы с подключением кабелей рекомендуется заранее сфотографировать их. Для начала желательно выполнять это действие на каждом этапе снятия термостата, чтобы их последовательность не прерывалась при установке нового устройства.

Внимание! Не пренебрегайте проводкой подключения реле, прилагаемой к руководству.

Правила демонтажа термореле

Если холодильник вообще не включится, провести описанную выше диагностику будет невозможно. Вероятная причина выхода из строя — электрическая неисправность этого элемента.

Но неисправность компрессора, например перегоревшая обмотка двигателя, тоже может стать проблемой. Чтобы понять, нужно ли заменять термостат, его нужно будет вынуть из холодильника для исследования.

alt=»Ручка температуры» width=»430″ height=»318″ />
Обычно рядом с ручкой регулировки находится термостат, с помощью которого устанавливается температура воздуха в холодильнике. Двухкамерные модели комплектуются двумя такими ручками

Для начала нужно отключить холодильник. Теперь вы должны найти то место, где оно находится, как описано выше. Обычно необходимо снять ручку регулировки, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подается питание.

Все они имеют разную цветовую кодировку в зависимости от назначения. Обычно за заземление берут желтый провод с зеленой полосой. Этот провод следует оставить в покое, а все остальные следует отсоединить и замкнуть вместе.

Холодильник снова подключен. Если прибор все равно не включается, возможно, термостат исправен, но с компрессором есть серьезные проблемы.

alt=»Компрессор холодильника» width=»430″ height=»286″ />
Если холодильник вообще не включается, причиной может быть не только неисправность теплового реле, но и выход из строя компрессора, например, сгоревшая обмотка двигателя

Если двигатель работает, можно однозначно сделать вывод о необходимости замены реле. Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы постоянно записывать все операции. При установке нового термореле эти изображения могут быть очень полезны, особенно новичкам.

необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используется черный, оранжевый или красный провод. Коричневый провод ведет к нулю, желто-зеленый провод обеспечивает заземление, а чистый желтый, белый или зеленый провод подключается к свету.

alt=»Замена термостата» width=»430″ height=»245″ />
Для подключения термостата используются провода с разной цветовой маркировкой, нужно помнить назначение каждого провода, чтобы не запутаться при повторной сборке

Иногда бывает трудно удалить поврежденный регулятор, особенно если он находится на открытом воздухе. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверь спальни с петель. Для этого нужно снять крышку, установленную над верхним шарниром, и открутить спрятанные под ней болты.

Перед снятием ручки регулировки также необходимо снять колпачки и открутить крепеж. Все эти операции нужно выполнять аккуратно. Крепеж и планку лучше всего хранить в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручивается к кронштейну; необходимо осторожно снять, отцепить и снять.

alt=»Термостат внутри холодильника» width=»430″ height=»287″ />
Если термостат находится внутри холодильной камеры, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена ​​лампочка

На его место устанавливается новый термостат, соблюдая обратный порядок сборки. Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры необходимо будет снять термостат, следуя методу, описанному выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с корпуса устройства. Теперь установлена ​​новая капиллярная трубка, подключенная к испарителю, и реле установлено в исходное положение, а отсоединенные провода подключены.

Как найти реле?

Термостат находится внутри или снаружи холодильника. Это всегда связано с ручным управлением температурным режимом в холодильной камере. Режим устанавливается либо нажатием кнопки, либо с помощью подходящей ручки.

Раньше внутри камеры устанавливался термостат. В этом случае внешне он выглядит как пластиковый ящик, прикрепленный к одной из внутренних панелей. Подобное расположение встречается в устаревших холодильниках Атлант».

Читайте также: ТОП-10 лучших газовых плит с газовой духовкой в ​​2020 году по качеству и отзывам покупателей

Для доступа к термостату вам необходимо:

• отключите температурный выключатель;
• снимите защитный чехол.

ВАЖНЫЙ! На более новых типах холодильных устройств термостат часто вынимается из камеры.

Вероятные проблемы

С термостатом может быть связано несколько неисправностей. Например, холодильник замерзает, но очень слабо. В этом случае нужно попробовать отрегулировать регулятор температуры или заменить его. Перед проверкой термостата холодильника нужно убедиться, что дверца закрывается достаточно плотно и что компрессор работает на заданной мощности.

/>

Бывает, что устройство начало течь или компрессор работает без остановки. Не обязательно, чтобы термостат выходил из строя в каждом из этих случаев. Причина может быть в другой, но сначала нужно проверить терморегулятор.

Схема подключения терморегулятора Электролюкс ER9002

Аналогичную схему следует использовать при замене устройства. Расшифровываются его обозначения следующим образом:

• L — фаза;
• TH1 — термостат;
• RH1 — тепловое реле;
• РА1 — реле стартера;
• N — нейтральный;
• ТИМ — таймер;
• ТР — реле сопротивления испарителя;
• ТФ — предохранитель;
• SL1 — световой индикатор;
• ИЛ1 — выключатель лампы;
• СО — компрессор;
• R1 — нагреватель испарителя
• V — двигатель вентилятора;
• IMV — это кнопочный вентилятор.

Положение терморегулятора

Рассмотрим размещение устройства на примере холодильника Стинол. Он находится на панели над дверью. Для удобства нахождения рядом с ним установлена ​​ручка регулировки температуры.

Снять термостат просто:

• выключить холодильник;
• подденьте ручку шилом или тонкой отверткой и снимите ее;
• аккуратно снимите декоративную планку с выступов, так как она изготовлена ​​из хрупкого материала;
• открутите гайки, которыми крепится термостат, а затем винты, которыми крепится панель управления. Последней снять саморезы с петель двери, поддерживающих ее;
• разобрав дверцу, открутите крепежные винты на задней части холодильника и снимите верхнюю крышку;
• отсоедините контактные соединения термостата и снимите его.

Внимание! Для последующей безошибочной установки устройства пометьте провода или сфотографируйте их перед отключением.

В агрегатах с механическим управлением термостат (ранние модели марки Атлант, марка Ока) размещается внутри холодильной камеры. На одной из панелей можно увидеть небольшую пластиковую коробку. Чтобы его снять, отключите холодильник от сети, снимите ручку регулировки температуры, потянув ее на себя и защитный чехол, который удерживается на месте.

Причины выхода из строя терморегулятора

Обычно эти устройства перестают нормально работать после нескольких лет эксплуатации из-за физического износа. Наиболее вероятные причины выхода из строя:

1. Нарушение герметичности корпуса сильфона, в результате чего вышла часть фреона. По этой причине невозможно обеспечить требуемые показатели давления.
2. Контакты сгорели.
3. Негерметичность соединения капиллярной трубки термостата с испарителем. Обычно он идет с клеем или специальным составом.

В любом из этих трех случаев ремонтировать устройство нецелесообразно — слишком много мелких деталей. Его легче заменить. Такие механизмы продаются в специализированных магазинах. Иногда стоит отдать предпочтение более современному электронному варианту, в котором резистор является чувствительным элементом. Такие устройства позволяют более точно выставить нужную температуру.

Если у вас возникли проблемы с терморегулятором, а также другие неисправности в холодильнике, наша мастерская всегда готова в кратчайшие сроки провести недорогой и качественный ремонт вашего дома! Необходимые запчасти всегда в наличии!

Тестирование работоспособности термостата

Алгоритм действий при решении, как проверить термостат холодильника в домашних условиях, зависит от вида неисправности.

Двигатель бытового прибора работает без остановки

Термостат в холодильнике проверяют, не снимая его с агрегата. Для этого вам необходимо:

1. Отключите холодильник.
2. Уберите покупки.
3. Поверните ручку в сторону максимального значения. Включите быстрое замораживание, если доступно.
4. В центре холодильной камеры (не в морозильной камере) поместите калиброванный термометр с положительной и отрицательной температурами.
5. Пустите холодильник.
6. Через несколько часов снимите термометр. Масштаб должен быть + 6-7 градусов. Отклонение температуры в ту или иную сторону говорит о неисправности термостата холодильника.

Термостатом можно управлять и другим способом. Вы должны потянуть за пластину, расположенную рядом с штифтом, на котором крепится переключатель температуры. Если в это время не слышны щелчки или деталь не может быть перемещена, термостат неисправен и подлежит замене.

У холодильника не запускается мотор

Причина может заключаться не только в выходе из строя термостата холодильника, но и механизма защиты запуска или самого двигателя. Первый шаг — понять, как проверить термостат. Алгоритм действий следующий:

1. Снимите крышку, предварительно отключив блок питания от устройства.
2. В старых холодильниках к клеммам термостата подключается пара электрических проводов, которые необходимо отсоединить и соединить между собой дополнительным кабелем.
3. Если при замкнутом контуре компрессор запускается, тепловой индикатор вышел из строя. В противном случае устройство не будет повреждено.

В недавно выпущенных холодильниках к тепловому реле подключаются 4 провода разного цвета:

• от мотора компрессора — оранжевый, красный или черный;
• от штекера — коричневый;
• от лампочки: белый, желтый или зеленый;
• провод заземления — желто-зеленый.

Первые три должны быть связаны. Дальнейшие действия аналогичны описанным выше.

Специалисты проводят диагностику с помощью мультиметра. Для этого разбирается термодатчик. О его неисправности судят по вышедшей из шкалы стрелке или цифре 1 на экране электронного устройства.

Нарастание слоя льда на стенках камеры охлаждения

В такой ситуации подойдет перечень мер, описанный в разделе для холодильника, не переходящего в «спящий режим». Если термометр показывает 5-7 градусов, переключатель температуры необходимо повернуть влево, чтобы компрессор остановился. Завершение работ подтвердит исправность теплового индикатора. Затем пустой холодильник нужно оставить включенным на 5-6 часов, задав временной интервал между запуском и остановкой компрессора. Обычно это должно быть около 40 минут. Если запуск происходит чаще, температуру в камере необходимо снизить. Если это не удается, необходимо заменить термостат.

Как самостоятельно проверить термостат холодильника?

В работе холодильника иногда случаются сбои: он работает без перерыва или не включается, стенки покрываются изморозью, продукты не охлаждаются или замораживаются. Причиной таких проблем чаще всего является поломка термостата. Если знать, как проверить терморегулятор холодильника в домашних условиях, то можно сэкономить на услугах мастера.

Что представляет собой терморегулятор для холодильника

Терморегулятор (термостат) – это пускозащитное реле, регулирующее температуру в камерах холодильника. Выглядит как небольшая коробка, с одной стороны которой находятся клеммы с контактами, с другой отходит герметичная капиллярная трубка, заполненная хладагентом. Второй конец трубки присоединен к испарителю.

По принципу работы термостат бывает электронным и механическим. В разных моделях холодильников конструкция реле может незначительно отличаться.

Устройство и принцип работы терморегулятора

Термостат включает и выключает компрессор в зависимости от температуры внутри камеры. По принципу работы термореле является прибором манометрического типа, действие которого основано на изменении давления наполнителя. При повышении температуры, за счет расширения объема хладагента, давление в трубке увеличивается, пружина сжимается, контакты замыкаются и запускается компрессор. При понижении температуры газ сжимается, давление падает, пружина разжимается и размыкает контакты, работа компрессора останавливается.

Значение температуры, при которой замыкаются контакты, определяется силой натяжения пружины. В холодильниках с механическим управлением, например, Атлант, Ока, Саратов, пружина крепится к ручке регулировки температуры, при повороте которой меняется натяжение пружины. Многие современные холодильники оборудованы электронной системой регулировки, которая состоит из термодатчиков, контролирующих температуру в разных зонах камеры, и модуля управления.

Как добраться до терморегулятора

В старых моделях холодильников термостат находится в защитном пластиковом корпусе справа внутри холодильной камеры возле лампы освещения. Принцип един – термостат всегда рядом с ручкой регулировки. Для извлечения реле холодильник отключают от сети, ручку вытягивают на себя, откручивают крепежные винты и снимают корпус.

В современных моделях термостат обычно находится над дверью верхней камеры. Для его извлечения необходима крестообразная отвертка. Перед тем, как проверить терморегулятор холодильника самостоятельно, необходимо изучить инструкцию по эксплуатации и технический паспорт данной модели холодильника.

Симптомы неисправности термостата

Поломка терморегулятора не означает, что холодильник сразу перестанет работать. Иногда встречаются другие признаки неисправности термостата.

Агрегат работает, не отключаясь

Беспрерывная работа компрессора необязательно может быть связана с неисправностью. Частой причиной является отхождение резинки уплотнителя и попадание в камеру теплого воздуха или в наличии большого количества теплых продуктов в камере. Для проверки необходимо отключить питание холодильника и убрать все продукты. Через 5 часов включают и засекают время непрерывной работы компрессора, оно не должно превышать 40 минут.

В случае поломки проверить термостат холодильника можно без его извлечения. Для этого надо аккуратно подвигать пластину возле штырька, на который надевается ручка регулятора. Если пластина не двигается или не слышно щелчков, то терморегулятор надо менять.

Если щелчки слышно, но проблема остается, то переходим к следующему способу проверки. Холодильник отключают от сети, освобождают все камеры от продуктов. На среднюю полку помещают уличный термометр. Далее ручку регулятора устанавливают в максимальное положение или запускают режим быстрой заморозки и включают холодильник. Через 2 часа проверяют градусник, он должен показывать 6-7 ºC. Если данные отличаются, то необходима замена терморегулятора. В морозильной камере допустимый диапазон температур составляет от -12 ºC до -24 ºC. Температура ниже -25 ºC с большой вероятностью означает утечку фреона.

Холодильный агрегат не включается

Причина может заключаться не только в неисправности реле, но и в выходе из строя компрессора. Основным признаком поломки термостата является отсутствие щелчка при повороте регулятора. Наиболее вероятная неисправность – утечка хладагента из сильфона.

Еще одной причиной может быть разрыв электроцепи в результате окисления контактов терморегулятора. Окислившиеся контакты покрываются белесым налетом с синим или серым оттенком. Чтобы устранить неисправность, надо осмотреть и очистить контакты с помощью специального спрея или нашатырного спирта.

В холодильниках с электронной регулировкой причины поломки термостата могут быть связаны со сбоем программного обеспечения в результате скачков напряжения или некорректного использования панели управления. Перед вызовом мастера рекомендуется самостоятельно проверить термореле на работоспособность.

Нарастание наледи на стенках холодильной камеры

Нарастание снежной шубы может быть связано с хранением жидких продуктов в открытом виде или неплотным закрытием дверцы холодильной камеры. Причиной обледенения задней стенки холодильника может быть некорректная работа термостата. В этом случае необходимо проверить термореле и отрегулировать его работу. Модели с электронным управлением требуют установку температуры в холодильной камере в пределах +4 – +7 ºC, в морозильной камере на -18 ºC. В холодильниках с механическим управлением регулятор устанавливают в пределах 2-3,5.

В некоторых случаях необходима специальная настройка термостата. Например, при длительном сроке эксплуатации повышается температура на испарителе по причине старения теплоизоляции или износа компрессора. Чтобы отрегулировать термостат, его надо извлечь, на корпусе найти два винта, отвечающих за диапазон температур. Регулировка одного винта позволяет сместить рабочий интервал в сторону повышения или понижения температуры. При регулировке второго винта возвращение к заводским настройкам практически невозможно.

Способы проверки терморегулятора

Самый простой способ – проверка терморегулятора холодильника без извлечения. Для этого снимают кожух и разбираются в проводах.

В старых моделях к клеммам подходят всего два провода, их снимают и замыкают между собой. В современных холодильниках к термостату подключается 4 разноцветных провода:

• желтый с зеленой полосой – заземление;
• белый, зеленый или желтый – от лампы;
• коричневый – от вилки;
• черный, оранжевый или красный – от компрессора.

Замкнуть нужно второй и третий провода от компрессора. Если произошел контакт и компрессор включился, значит, неисправность заключается в поломке терморегулятора.

Чтобы проверить терморегулятор мультиметром, нужно отключить холодильник и снять реле. На аналоговом приборе устанавливают переключатель на минимум, а стрелку фиксируют на нуле. На цифровом тестере переключатель оставляют в положении «200». Конец сильфонной трубки на 2 минуты опускают в ледяную воду и измеряют уровень сопротивления между клеммами. Если на аналоговом приборе стрелка зашкаливает, а на цифровом высвечивается цифра «1», то термостат неисправен.

Замена терморегулятора холодильника

Исправность компрессора во многом зависит от корректной работы термостата, поэтому при первых признаках поломки реле нужно его отремонтировать или заменить. Повреждение реле может быть связана с потерей герметичности сильфонной трубки. В этом случае достаточно заменить только трубку. Ее аккуратно отсоединяют от испарителя, вынимают из корпуса термостата и заменяют на новую. Иногда в результате длительной эксплуатации пружина термореле может лопнуть или растянуться, что вызовет сбои в работе терморегулятора.

Опытные мастера не рекомендуют ремонтировать термостат, более рациональным решением будет полная замена устройства. Для замены терморегулятора будут необходимы следующие инструменты:

• круглогубцы,
• крестовая и плоская отвертки,
• нож.

Сначала необходимо извлечь старый прибор. Для этого снимают кожух, отсоединяют капиллярную трубку от испарителя и аккуратно извлекают. Блок с контактами может крепиться на защелках или винтах. Выкручивают крепежные винты, снимают реле, отсоединяют все провода и вынимают термостат.

При покупке нового термостата лучше иметь с собой старое устройство. Термореле разных моделей холодильников могут взаимозаменяться, кроме того, механический тип устройства можно заменить на электронный.

На что нужно обратить внимание при выборе термостата:

• длина сильфонной трубки – от этого зависит режим отключения и включения компрессора;
• посадочное место;
• количество клемм – в некоторых терморегуляторах имеется одна дополнительная клемма для сигнальной лампы.

Во время замены терморегулятора необходимо очень осторожно обращаться с капиллярной трубкой, поскольку ее легко повредить. Помимо этого, неправильное положение трубки и перегибы могут стать причиной неисправности терморегулятора и компрессора.

При подключении термостата важно не перепутать порядок присоединения проводов к клеммам. Для этого рекомендуется при извлечении устройства фотографировать каждый этап. Не пренебрегайте схемой подключения термореле из инструкции по эксплуатации холодильника. Недопустимо припаивать провода к клеммам, это может привести к пробою изоляции и замыканию.

Советы по эксплуатации холодильника

В большинстве случаев причиной выхода из строя терморегулятора является неправильная эксплуатация. Проанализируем основные ошибки и рассмотрим несколько советов, которые помогут продлить срок службы холодильника.

Способы проверки термостата холодильника

Если холодильник объявил забастовку и отказывается включаться или наоборот — трудится, не останавливаясь, сутки напролёт — требуется проверить терморегулятор. Именно он чаще всего виноват в неадекватном поведении агрегата. Если знать, как проверить терморегулятор холодильника — можно обойтись без вызова мастера.

Устройство и принцип действия терморегулятора

Термостат — это реле, включающее и отключающее холодильник в зависимости от температуры в камерах. С одной его стороны выходит герметичная сильфонная трубка, заполненная хладагентом, на противоположной стороне расположены клеммы для присоединения проводов. Конец трубки прикрепляется к испарителю.

Терморегулятор холодильника Индезит.

При повышении температуры — давление в трубке повышается за счёт расширения хладагента, что приводит к замыканию контактов, включающих компрессор. После понижения температуры — давление падает, что приводит к размыканию контактов. Значение температуры, при котором переключаются контакты, зависит от натяжения пружины, воздействующей на них. Её усилие регулируется поворотом ручки установки температуры. Таким термостатом оснащён холодильник Ока, Атлант и другие модели с механическими терморегуляторами.

На многих современных моделях используется электронное регулирование температуры. Оно состоит из модуля управления и нескольких датчиков, контролирующих температуру в разных зонах, иногда на каждой полке. Для ремонта такой системы потребуются глубокие познания в электронике или вызов мастера.

Как добраться до терморегулятора

Отыскивается он просто, так как термостат размещён в том же месте, где и ручка установки температурного режима. В старых моделях, например, Ока 6М, он расположен внутри холодильной камеры, на правой стенке, рядом с лампой освещения. Чтобы добраться до него — сначала снимают ручку, просто потянув её на себя. Затем снимается защитный кожух, который защёлками крепится в отверстиях стенки камеры.

В современных моделях холодильника: таких, как Индезит, Стинол и других -терморегулятор устанавливается снаружи, обычно над дверкой, но возможны и другие варианты. Для доступа к нему потребуется крестообразная отвёртка. Путь к нему также начинается со снятия ручки, кожух снимается с защёлок и убирается, затем откручиваются саморезы, крепящие планку с сигнальной лампочкой, и сам терморегулятор.

Термостат может находиться в разных местах.

Симптомы неисправности термостата

Термостат неисправен, если:

Агрегат работает, не отключаясь

Проверяется работоспособность терморегулятора в этом случае без его извлечения. Для этого нужно:

1. Выдернуть вилку из розетки.
2. Освободить камеры от продуктов.
3. Установить ручку в положение максимального холода или запустить режим быстрого замораживания, если он есть.
4. На средней полке холодильной камеры (не морозильной!) разместить градусник, желательно, чтобы он мог измерять и минусовую температуру.
5. Включить холодильник с пустыми камерами.
6. Через пару часов извлечь градусник. Он должен показывать 6 — 7C. Если показания иные — предстоит замена термостата.

Чтобы проверка не отнимала много времени нужно добраться до термореле и подвигать пластинку, находящуюся около штырька, на который надевается ручка. Если при её движении нет щелчков или она не сдвигается — термостат меняется.

Если появляется снежная шуба в холодильной камере — терморегулятор работает неправильно или не работает совсем.

Холодильный агрегат не включается

Причиной этой неисправности может быть не только термореле, но и сгоревший мотор компрессора или поломка пускозащитного реле. Но прежде, чем вызывать мастера следует проверить исправность термореле. Для этого нужно снять кожух, предварительно отключив агрегат от электросети, и разобраться в проводах.
В старых моделях к клеммам термореле подходят всего пара проводов. Их снимают и замыкают между собой отрезком провода или даже канцелярской скрепкой, изогнув её надлежащим образом.

Провода замкнули между собой — компрессор заработал. Значит терморегулятор неисправен. А если при замыкании компрессор не запустился — значит неисправно пускозащитное реле или сгорел двигатель. Стало быть без мастера не обойтись.

В современных агрегатах к термостату подключено 4 разноцветных провода:

Замкнуть нужно первые 3 провода, а далее как указано выше.

Профессионалы считают более надёжной проверку с помощью мультиметра, которую может сделать и домашний мастер. Термостат придётся снять. Если мультиметр аналоговый переключатель устанавливается в положение измерения малых сопротивлений, а стрелка при замкнутых щупах выставляется на «0» колёсиком на левом боку. На цифровом приборе переключатель ставится на «200».

Чтобы проверка проводилась в условиях максимально приближённым к рабочим, конец сильфонной трубки на пару минут помещают в воду со льдом. Затем измеряют сопротивление между клеммами. Если на аналоговом мультиметре стрелка зашкаливает, а на цифровом высвечивается «1» — терморегулятор отправляется на свалку.

Нарастание наледи на стенках холодильной камеры

Это явление наблюдается и при других неисправностях, но проверку следует начинать с терморегулятора. Для этого нужно произвести действия, указанные для не отключающегося агрегата. При показаниях градусника 5 — 7 C ручка установки температуры поворачивается влево до остановки компрессора.
Если компрессор останавливается — термореле исправно. В противном случае его меняют. При отключении агрегат оставляют на 5 — 6 часов работать с пустыми полками. В это время измеряется время между запуском и остановкой агрегата. При нормальной работе, протяжённость промежутков составляет около 40 минут. При меньших значениях — поворотом ручки вправо добавляется холод. Если это не помогло — термостат меняют.

Замена терморегулятора холодильника

Независимо от марки агрегата с механическим терморегулятором, замена производится в следующей последовательности:

1. снимается кожух;
2. трубка отсоединяется от испарителя и аккуратно извлекается;
3. от термостата отключаются провода и выкручиваются крепёжные винты (при внешнем расположении) и гайка;
4. перед установкой нового терморегулятора сначала вставляется трубка и крепится к испарителю;
5. после подключения проводов и закрепления термостата — холодильник готов к работе.

Перед началом замены, чтобы не спутать — какие провода куда подключаются, полезно их сфотографировать. Проверенные качественные терморегуляторы покупайте в специализированных магазинах, а не на барахолке.

На видео — принцип работы термостата холодильника:

Принцип работы термостата в холодильнике

На видео — замена термостата холодильника Стинол:

Не работает холодильник причины.Как проверить термостат.Ремонт термостата холодильника своими руками
