Как отремонтировать мультиварку своими руками

Ремонт двух мультиварок REDMOND&SSENZO

По просьбам читателей добавляю подробное описание процесса поиска неисправностей.

Значит так, REDMOND попроще был в поиске неисправности. Вскрыл, подал 220, выставил на тестере показания измерения переменного напряжения 220В, проверил приходит ли 220 на плату (два проводника приходящие от вилки питания), уже на этой стадии выяснилось что 220 не приходи, просмотрел внимательнее провод, обнаружил элемент под названием термопредохранитель (что он термопредохранитель выяснилось позже), выкрутил его, попробовал соединить провода где он стоял, т.е. собрал цепочку без него, включил мультиварку, она заработала, ОК, в принципе можно пользоваться и так, НО! в целях безопасности стоит же это элемент, заказал аналогичный на алиекспрессе, получил посылку, установил элемент, продолжаем пользоваться.
С SSENZO чуть сложнее, тут всё включается, но не греет, нагрев идет от тэна, тэном управляет плата, или тэн сдох, или что то не так с платой. Вспомнил что при включении мультиварки в режим нагрева что-то щелкало внутри, это щелкало реле, оно там одно, каюсь, да, были знания о том как работает реле, со вскрытой крышкой включил мультиварку, запустил программу, проверил тестером приходит ли напряжение на тэн, ноль показания, хотя мультиварка яко бы пытается нагреваться, отверткой аккуратно постучал по рэле и услышал щелчек в реле, нагрев пошел, на тэне появилось 220, перепаял релюху, наслаждаюсь работой прибора. Всё), , , ,

А вот собственно и исходный пост, видео прилагаются)))

Сам не знаю как так получилось, но практически одновременно вышли из строя мультиварки у меня и у моего брата. Моя SSENZO просто не грела, хотя включалась и программа запускалась, но табло предательски мигало сигнализируя о попытке нагрева, а его, этого самого нагрева всё не было и не было. REDMOND же и вовсе сдался и не оживал ни при каких нажатиях, молитвах и шаманских танцах. Ну что, всё по порядку, решил разобрать сам и заглянуть так сказать на этих зверей изнутри, тестером потыкать, авось что натыкаю.
Первым под вскрытие попал REDMOND.

Вот он дохлый предатель REDMOND

Собственно внутри ничего примечательного, платка управления на которую попросту не приходило напряжение.

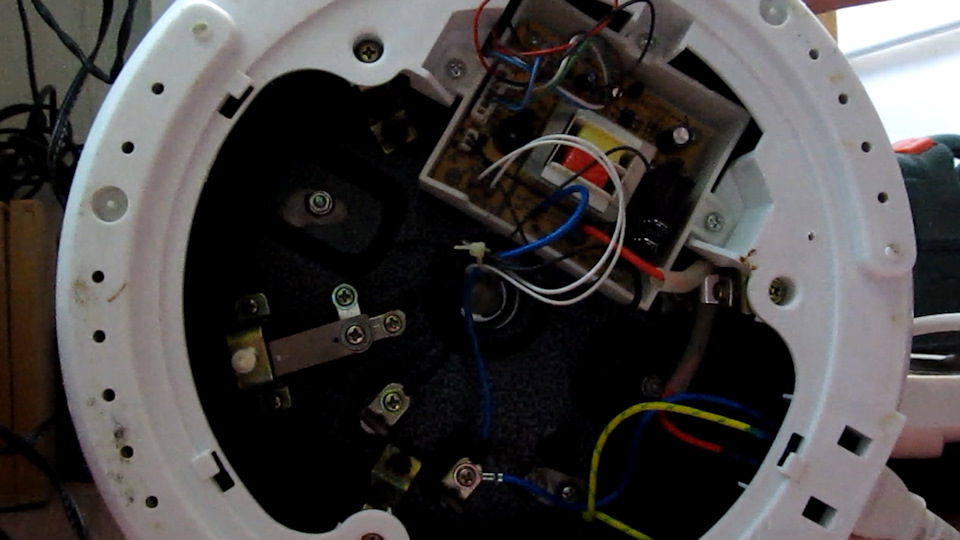

Внутренности, я ожидал большего, а тут пару деталюшек всего

Детальный осмотр и прозвонка выявили виновника остановки электрического друга, в цепи питания присутствует термопредохранитель, если по какой либо причине температура внутри чаши превышает заданную, он просто напросто безвозвратно перегорает и требуется его замена. В целом очень даже грамотно сделано, безопасность прежде всего.

Термопредохранитель CPGXLD RY T1 142C 250V 10A

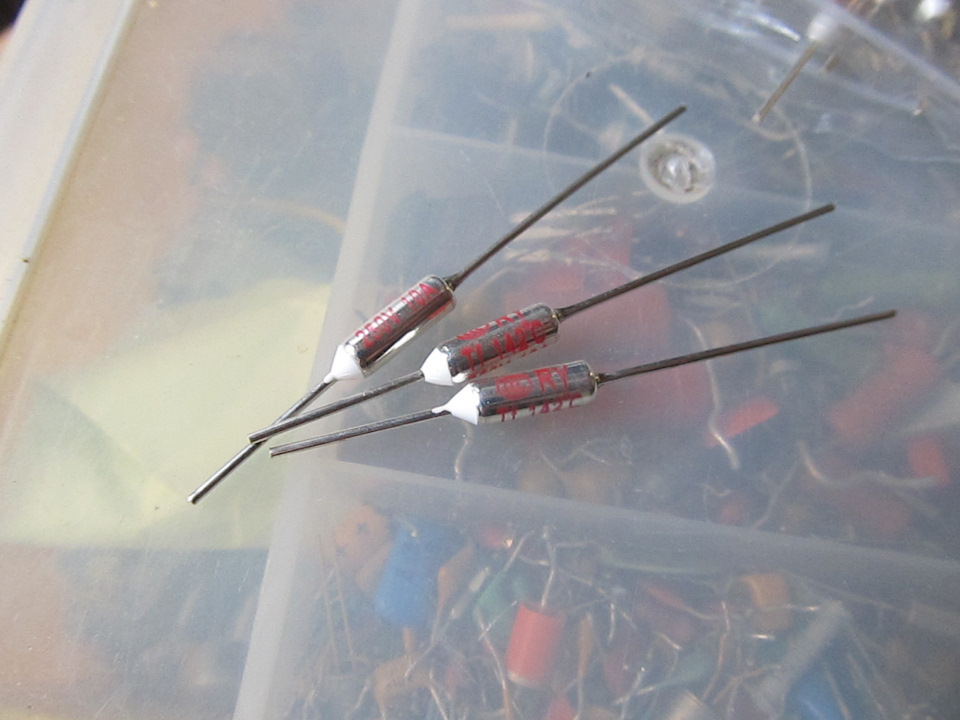

Десяток был заказан на алиэкспрессе за пару у.е.
Собственно заменить данный элемент не составило большого труда и о чудо! Мультиварка ожила!

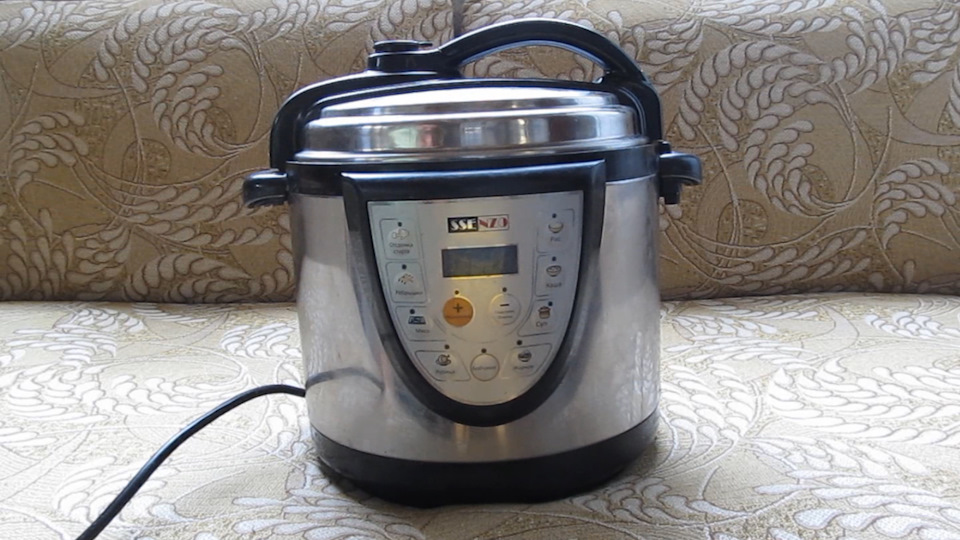

Моя помощница SSENZO

Внутренности можно сказать идентичны, такая же платка.

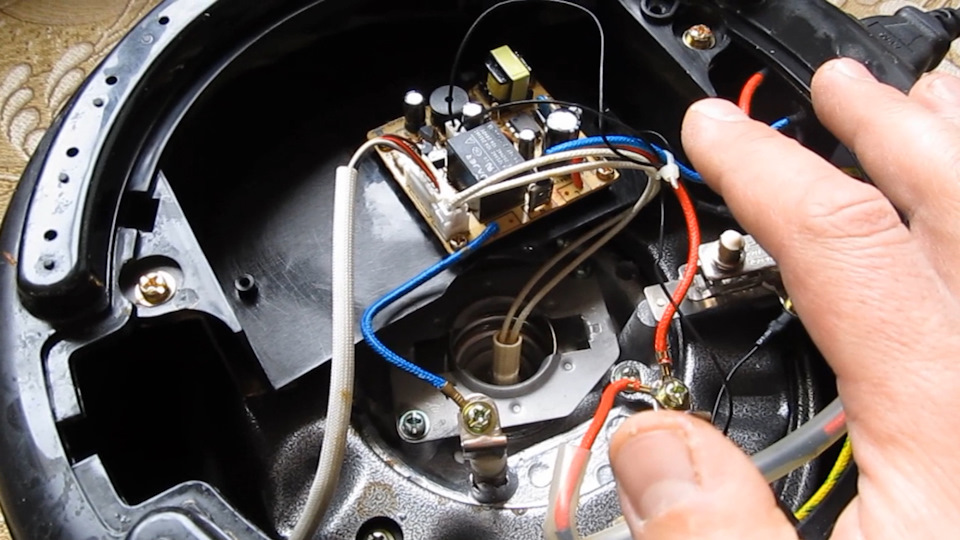

SSENZO изнутри

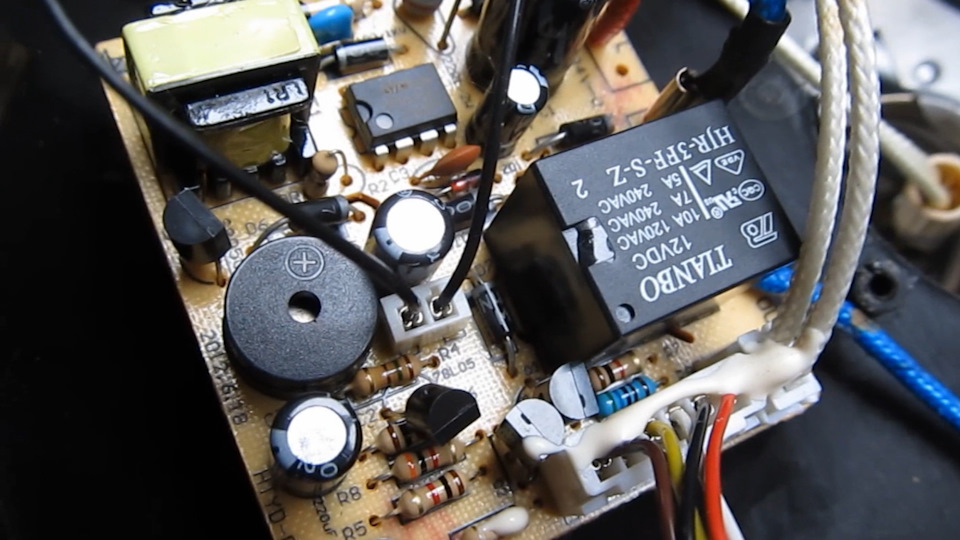

Собственно проблема нашлась быстро, тестер четко указал на на вот этот черный ящик под названием реле.

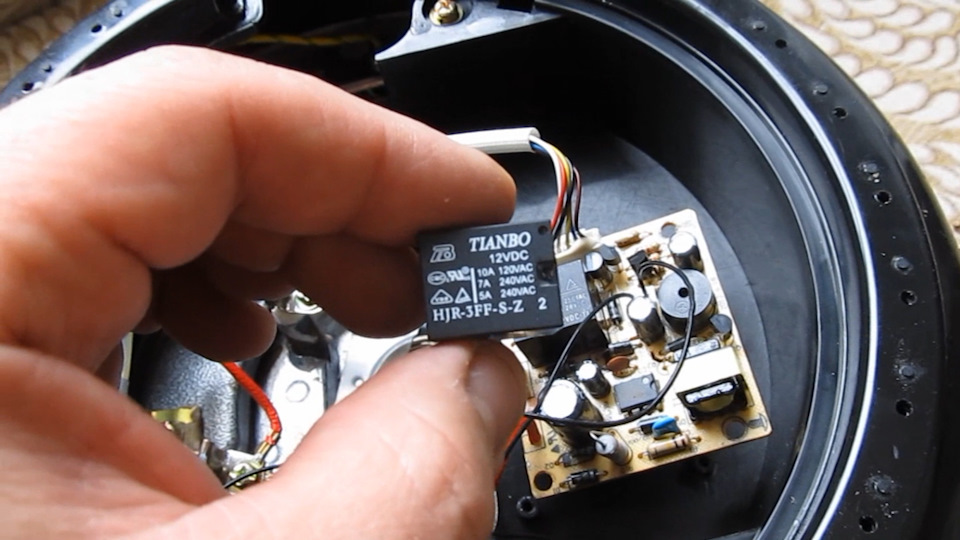

Предатель в черном прямоугольном корпусе Новьё TIANBO

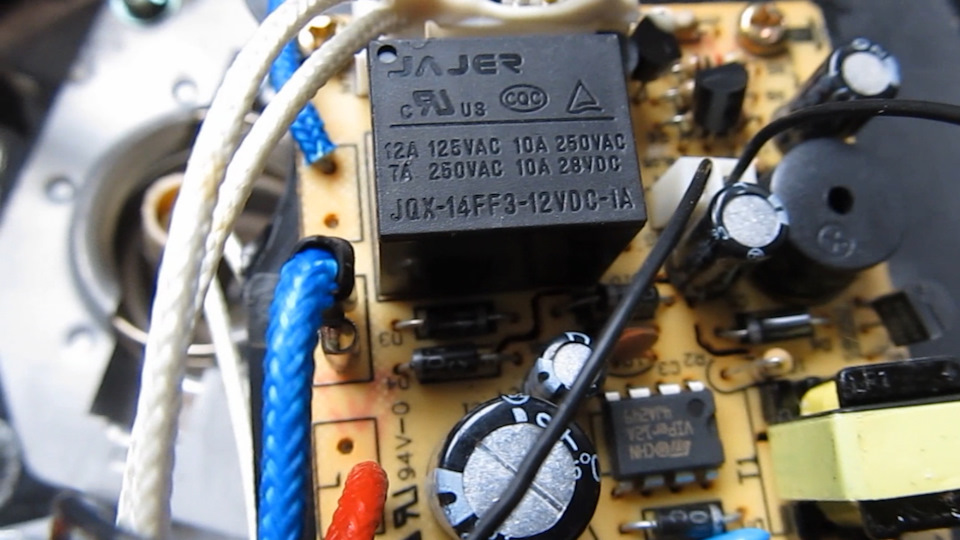

Благо у меня такого добра хватает, пять минут и уже впаян новый трудяга.

Всё на месте и готово к испытанию

Как починить мультиварку своими руками: диагностика в домашних условиях

Для кухни

На современной кухне много бытовых приборов. Вкусно готовить помогает не только плита, но и комбайн, блендер, мультиварка.

Жаль только, что у приборов нет функции вечной работы. Рано или поздно они ломаются. Сегодня поговорим о том, как быть, если не включается мультиварка.

Популярные причины поломок мультиварки

Пользователи и мастера среди популярных причин, по которым мультиварка не включается, называют следующие:

1. Неправильная эксплуатация.
2. Нет электричества или перепады напряжения.
3. Забыли включить в розетку.
4. Мусор на контактах и выход из строя микросхем.
5. Ошибка на панели управления.
6. Поломка терморегулятора.

Рассмотрим каждый случай подробнее.

Нарушение правил эксплуатации мультиварки

Не выбрасывайте инструкцию. Прочитать её будет полезным занятием, ведь как бы не были похожи по своему устройству мультиварки, у модели могут быть свои особенности. Например, можно не знать и неправильно установить чашу. На такое действие тут же отзывается защитная система, и вот почему не включается мультиварка.

Что делать:

• Выключите из розетки.
• Откройте крышку.
• Установите чашу согласно инструкции.
• Закройте крышку, включить в сеть и запустите мультиварку заново.

Конечно, неправильное положение чаши одна из возможных причин. Некоторые модели отключаются в процессе готовки, чем тоже могут напугать вас. На самом деле мультиварка отключилась и на ней не работают кнопки, потому что она закончила готовку и перешла в другой режим – подогрева.

Что делать:

• Нажмите «Подогрев» или «Отмена» и держите кнопку пару секунд. Система управления в данную минуту не функционирует, выключить технику получится только таким способом.

Обратите внимание, отключить прибор из розетки не всегда решение, так как некоторые модели запоминают и не сбрасывают программы.

Если никакой из предложенных способов не помог, стоит обратиться в сервис за квалифицированной помощью.

В некоторых домах скачки напряжения нормальная ситуация. И это не может не сказываться на том, как работают бытовые приборы.

Прежде чем думать, что мультиварка сломалась, проверьте подачу электричества. Включите свет в комнате или протестируйте, как работает другой прибор от этой же розетки.

Что делать:

• Проверьте подачу энергии.
• Если её нет, подождите, когда ремонтные работы закончат.

Если же проблем с электричеством нет, стоит проверять следующие причины, из-за чего техника не включается.

Забыли включить мультиварку в розетку

Казалось бы, кто так делает. Но все мы люди и иногда причина, по которой не работает мультиварка, лежит на поверхности. На всякий случай проверьте, что прибор точно включён в розетку.

Что делать:

• Вставьте вилку в розетку, если забыли это сделать раньше.

Мусор на контактах и выход из строя микросхем

Основная задача мультиварки – готовить. Поэтому не удивительно, что в корпус устройства иногда попадает еда. Это может быть крупа, приправы или что-то другое из того, что готовили.

Что делать, если мультиварка не работает именно по этой причине:

• Раскрутите винты и снять крышку.
• Под ней должны быть микросхемы с цветными проводами.
• Переверните прибор и аккуратно потрясти, чтобы убрать сыпучие продукты.
• Дальше необходимо снять винты нижней крышки, отсоединить кабель, соединяющий две платы.
• Достаньте нагревающий элемент.
• Иногда, чтобы увидеть микросхемы, приходится снять и градусник.

Если вы видите на микросхеме сгоревшие резисторы, вздутые конденсаторы или нагар, это сигнал, что её нужно заменить. За подобной работой лучше обращаться в сервис.

Ошибка на панели управления

Иногда как починить мультиварку можно понять, если она показывает ошибку. «Е» — ошибка. «1» — проблема.

Например, если вы видите цифры от 1 до 3, это значит, что в приборе скопилась влага. Просто просушите мультиварку, и она снова начнёт работать. Но чтобы точно узнать, что означает тот или иной код ошибки, нужно почитать инструкцию.

Поломка терморегулятора

Подобное может случиться, если сгорел предохранитель, который отвечает за регулировку температуры. Детально нужно заменить.

Что делать:

• Снимите крепёж.
• Найдите внутри устройства нагреватель, как правило, он стоит посередине.
• Разберите кнопку.
• Доберитесь до проводов.
• Дальше увидите под изоляционной трубкой предохранитель.
• Кусачками уберите сгоревшую часть.
• Поставьте новый терморегулятор.

Именно поэтому часто не работает мультиварка Редмонд. Если готовите часто и долго, она может не выдержать нагрузки, перегреться – терморегулятор выйдет из строя.

Интенсивностью нагрева отличается мультиварка Скарлет. У неё есть режим «Жарка», когда блюдо готовится на высокой температуре. Важно, в этот момент, чтобы кастрюлька плотно прилегала к нагревательному элементу. В противном случае между ними будет лишнее пространство и деталь сгорит.

Неисправности, которые нужно исключить

• Засор клапана. Через него выходит наружу пар. И если клапан забивается, пару идти некуда, он остаётся внутри. Тогда прибор перегревается и вот почему не работает мультиварка. Ситуация довольно распространённая.
• Не правильно установлен режим. Например, если вы будете готовить мясо, а выберите режим для каши, может быть мало воды.
• Брак чаши. Ёмкость может быть деформированной, что тоже влияет на процесс готовки и работу прибора. Если ещё действует гарантия, верните мультиварку в магазин.

Правила эксплуатации мультиварки

Важно пользоваться мультиваркой по инструкции. Выполнение простых правил спасёт от глупых неисправностей и продлит жизнь технике.

Правильно закладываете еду:

• Вытащите чашу.
• Положите ингредиенты.
• Поставите чашу обратно.

Менять порядок нельзя. Например, закладывать продукты, когда чаша стоит в устройстве. Если будете так делать, то вода зальётся внутрь, попадёт на детали и придётся думать, что делать, когда сломалась мультиварка

Теперь вы знаете из-за чего мультиварка может не работать и что делать в таких случаях. Но если решить проблему самостоятельно не получается, всегда можно позвонить в сервис.

Создатель и главный редактор сайта «Техно Рай». Эксперт в области бытовой техники и электроники. Имеется многочисленный опыт как в работе копирайтера и корректора, так и в оформлении статей на других сайтах.

Как отремонтировать мультиварку своими руками

Мультиварки Brand могут сигнализировать ошибками на дисплее о нарушении правил использования, поломке или же в результате сбоя в системе. Коды ошибок расшифровываются так же, как и у мультиварок Redmond, но с расширенными дополнениями.

1. Е0-Е1 – сигнал о замыкании или разъединении цепи, связывающий верхний датчик с платой.
2. Е2 – код проблемы, связанной с нагревательным элементом. Причиной поломки может быть попадание посторонних предметов под чашу, деформация тэна или замыкание.
3. Е3 – сигнал мультиварки, указывающий на отсутствие чаши. Этот же код появляется, если производится попытка включить программу при отсутствии в чаше продуктов.

Сигнал Е2 и Е3 может указывать на поломку датчика давления, термостата или же неисправность платы.

Распространенные поломки

Установить причину поломки дистанционно – не просто, ведь необходимо оценивать ситуацию в целом, а не делать выводы по отдельным фактам. Но, можно несколько систематизировать часто встречающиеся проблемы в работе мультиварок.

#1. Мультиварка не работает

Если обратиться к отзывам опытных пользователей, то самая частая проблема – когда мультиварка перестала работать, что делать в такой ситуации не всегда непонятно. Неисправность может иметь характерные особенности, например, мультиварка не включается или самостоятельно отключилась, без видимых причин. При этом нет звуковых сигналов, не горят индикаторы.

Подобные неполадки возникают и по простым причинам: отсутствие электроэнергии, поломка розетки, перебитый кабель питания, а также его засоренные контакты или неправильная установка. Все эти причины легко установить визуально.

Если незадолго до отключения наблюдался запах гари и пластмассы, белый или черный дым из вентиляционных отверстий – налицо оплавление проводов, замыкание. Вероятно, придется заменить некоторые детали.

#2. Мультиварка работает неправильно

Когда устройство работает не корректно, то есть сбрасывает настройки, периодически не реагирует на команды, издает звуковые сигналы и коды ошибок или самостоятельно переключает режимы, использовать его невозможно.

Причины такой нестабильности бывают разные:

• Устройство определяет наличие поломки, и срабатывают защитные функции.
• Ошибки в эксплуатации: чаша установлена неправильно или не подходит вовсе, попадание жидкости или сыпучих продуктов в механизм.
• Сбой в электронике, возможно сброс настроек до заводских решит проблему.
• При несоблюдении температурных режимов (при переходе с жарки на варку устройству нужно остыть или сработает защита от перегрева).
• Некоторые режимы готовки подразумевают наличие пара (суп, тушение), если воды нет – опять срабатывает защита от перегрева. Если рецептура или продукты не требуют добавления воды, она все равно необходима для создания пара, хотя бы в малом количестве.
• Среди других причин могут быть: неправильные пропорции продуктов, засор клапана регулировки давления, пригоревшее блюдо.

Вывод напрашивается сам собой: если не работают кнопки и сама мультиварка, но индикаторы горят, часто проблема кроется в неправильной эксплуатации. Здесь можно провести небольшую диагностику, устранить возможные причины. Если ничего не помогает, а неисправность повторяется – визит к специалисту неизбежен.

#3. Проблемы с таймером

Таймер предназначен для отсчета времени готовки или для отсрочки запуска.

Проблемы с корректной работой часов может быть разная:

• Таймер не работает на некоторых режимах во время готовки.
• В мультиварке не работает таймер отложенного запуска.

Чтобы понять, есть ли помолка на самом деле, стоит разобраться в принципах работы таймера. Устанавливая время отложенного старта, у разных торговых марок свои особенности. Например, если пользователь вводит «5:20» – это может означать, что в утром в 5:20 устройство должно включиться или, что программа запуститься через 5 часов 20 минут. Проверить этот нюанс можно опытным путем.

Таймер отсчета, как правило, запускается только после того, как чаша достигнет заданной температуры. Если жарить пищу с открытой крышкой, возможно, температура чаши будет ниже на один или два градуса. Рекомендуется закрыть крышку, пока емкость не нагреется (это может занять 15 – 20 минут), только после этого начнется отсчет минут и можно загружать продукты.

Неправильную работу часов могут вызвать и некоторые поломки. Например, термодатчик может быть неисправен или сдвинут, по причине падения. В такой ситуации, он не способен передать реальные показатели температуры к плате управления, следовательно, чаша нагревается либо отключается, но время не отсчитывается.

# 4. Проблемы с крышкой

Если в процессе готовки пар выходит не только через клапан, а через щели в крышке – значит, нарушена герметичность. Это может быть следствием поломки замка или неправильной установкой/износом силиконового уплотнителя. Мультиварка при этом может работать в обычном режиме, а вот мультиварка-скороварка может не включать никакие режимы, кроме «жарки».

Сменный силиконовый уплотнитель можно приобрести в мастерской или заказать у производителя. Ремонт самой крышки намного сложнее и возможен только в сервисном центре.

Как ремонтируют

Скандал! В сервисном центре известного производителя бытовой техники — не будем называть имя — даже не вскрывают оборудование, отданное ремонтникам. Как выяснили: на форуме местного Левшу попросили сделать ремонт мультиварки своими руками. В ответном отчете было указано: корпус полон… остатков каши, никто не вскрывал прибор. Причина неисправности ограничивалась термопредохранителем! Но офисные работники сказали: сломался микропроцессор, ремонт потребует финансовых затрат 5000 рублей!

Адрес фирмы пополнился серьезными обвинениями: не впервые ремонт мультиварки проводится подобным образом. Репутация сервисного центра подмочена. Актуальность обрели призывы ремонтировать мультиварку своими руками. На форуме возник замаскированный представитель дилера, который:

• дал электронный адрес — оставить жалобу на сервис ремонта мультиварок;
• объяснил опасности выполнения работы в домашних условиях;
• осведомился, не стыдно ли людям выкладывать фото и видео с описанием ремонта мультиварки.

Пока замаскированный представитель рассказывал, какие замечены неполадки, чем вызваны, поражая старожилов знаниями, несколько форумчан успели оставить «спасибо» автору заметки. Невзирая на опасности, корпусы мультиварок разбирались с последующей заменой злосчастного термопредохранителя.

Примечание. Авторам думается: опасности поражения электричеством можно избежать, если перед ремонтом отключить мультиварку от сети переменного тока. Не хочется переплачивать, выполняя починку силами сервисных центров.

Когда вскрылись подробности, нашлись идеологи, просвещенные нивой сборки, разборки этих сложных приборов. Оказывается, 90% случаев ремонта мультиварки заключается в замене термопредохранителя.

Проблемы в функционировании мультиварок

Среди них следующие:

— Фиксатор (защелка) крышки мультиварки сломался – устраняется путем восстановлением защелки, замены крышки, замены защелки. Вариант ремонта подбирается мастером в зависимости от конструкции конкретной мультиварки.

— Мультиварочная машина не включается. Проверяем шнур питания, и в случае если он в порядке, требуется помощь специалиста. Возможно, из строя вышел блок питания или электроника.

— При нажатии на кнопки панели управления мультиварка не реагирует. Необходима диагностика и ремонт сенсорной мембраны или модуля управления.

— Мультиварка долго готовит блюдо. Возможная причина — отсутствие давления. Клапан крышки засорился остатками еды или скопился жир. Это не дает возможность мультиварке стравливать пар. Еда готовится медленнее из-за нарушения теплового режима.

— В мультиварке пища пригорает или недоготавливается. В этом случае причина в электронике. Необходима диагностика для установки неисправного элемента.

— В случае сбоя в работе термодатчиков (одного или нескольких) прибор может выключаться во время работы.

— Мультиварка включается, индикация есть, но не греется. Возможен выход из строя электроники или нагревательного элемента. Необходима диагностика.

Мультиварка редмонд ошибка е4 как устранить

Мультиварка – современное кухонное устройство, которое в случае появления неисправностей не просто перестаёт функционировать, а может указать на панели управления конкретную причину нарушения алгоритма работы. Электроника идентифицирует сбой и выводит на экран коды ошибок с буквенным обозначением е от 1 до 5. Так, приборы разных брендов могут сигнализировать, в том числе мультиварка Бранд 502: «Ошибка е3». Что делать в таком случае, разъясняется в материале.

Характерные неисправностей для большинства моделей мультиварок

Вне зависимости от фирмы производителя или особенностей конкретной модели кухонного устройства, причины возникновения кодов ошибок е1-е5 на панели управления самых популярных мультиварок во многом схожи. В общем виде неполадки в работе этой бытовой техники возникают из-за:

• попадания влаги внутрь;
• попадания посторонних предметов и веществ;
• короткого замыкания или обрыва датчиков;
• загрязнённых контактов;
• срабатывания датчика давления;
• отсутствия чаши или её деформации;
• неправильного положения крышки мультиварки;
• выгорания плат питания и управления.

Современные электронные приборы способны указывать на возможные неполадки в своей работе с помощью буквенно-числовых идентификаторов – кодов ошибки

Если рассматривать конкретные случаи, то ошибка е0 обозначает неправильное положение крышки прибора – она не закрыта из-за неправильного положения силиконового уплотнителя либо деформирована. Проблема может крыться и в обрыве цепи верхнего термодатчика.

Неисправности е1 и е2 означают либо наличие посторонних элементов между чашей и дном устройства, либо механическое повреждение температурного датчика в нижней части мультиварки. Они также могут указывать на непропаянные гнёзда датчика на плате управления снизу. Ошибка е3 – это чаще всего показатель попадания влаги между чашей прибора и нагревательным элементом.

ВАЖНО. Правильная эксплуатация скороварки, соблюдение её чистоты и сохранности от механического повреждения – залог долгого использования устройства без необходимости ремонта. Самый сложный ремонт потребуется при высвечивании обозначения е4, означающего наличие проблем с датчиком давления на дне устройства

Если горит индикатор е5, то это сигнал автоматики о проблемах с перегревом изделия или отсутствием внутри мультиварки чаши. Проблема в этом случае может крыться и в том, что засорены паровые клапаны, устройство стоит возле приборов отопления или сгорела проводка

Самый сложный ремонт потребуется при высвечивании обозначения е4, означающего наличие проблем с датчиком давления на дне устройства. Если горит индикатор е5, то это сигнал автоматики о проблемах с перегревом изделия или отсутствием внутри мультиварки чаши. Проблема в этом случае может крыться и в том, что засорены паровые клапаны, устройство стоит возле приборов отопления или сгорела проводка.

Коды ошибок в кухонных скороварках фирмы Поларис

Большая часть неисправностей в мультиварках от бренда Поларис связано с неисправностью системы термоконтроля или перегревом устройства. В каждой модели могут появляться свои коды, но в общем виде индицируемые ошибки представлены в таблице.

Е1	Короткое замыкание датчика температуры
Е2	Короткое замыкание верхнего датчика температуры
Обрыв нижнего температурного датчика
Е3	Неполадки с датчиком температуры под чашей
Е4	Обрыв верхнего датчика температуры под крышкой

Выход из строя термореле – одна из самых частых поломок мультиварок фирмы Поларис

ВАЖНО. Иногда появление кодов ошибки на панели может быть всего лишь сбоем в системе, а не серьёзной неисправностью. Прежде чем диагностировать поломку, следует выключить мультиварку и включить через некоторое время

Прежде чем диагностировать поломку, следует выключить мультиварку и включить через некоторое время.

Какие коды ошибок могут возникнуть в мультиварке Бранд 502

В мультиварке Бранд 502 чаще всего сбои возникают с датчиком давления на дне прибора, а также в случае плохого соприкосновения чаши устройства с нагревательной частью.

Коды ошибки

Самая распространенная неполадка техники — когда на дисплее появляется ошибка E1 или Е2, Е3. Как правило, это означает, что внутрь изделия попала влага, и, чтобы не перегорели отдельные детали, автоматика таким способом предупреждает пользователя, что надо срочно отключить изделие от сети.

В разных инструкциях немного по-разному интерпретируют коды ошибок:

1. Например, если устройство выдает ошибку Е1, это может означать не только попадание влаги, но и перегорание нагревательного элемента.
2. Когда же на дисплей автоматика выдает ошибку Е3, то в этом случае надо или просушить внутренности изделия непосредственно под чашей или проверить плотное закрытие крышки мультиварки.
3. Ошибка Е2 может появиться и при коротком замыкании верхнего теплового датчика, расположенного в крышке изделия.
4. Иногда бытовой прибор выдает на дисплей ошибку Е2, когда произошел обрыв соединительного провода, так что проверять с помощью мультиметра или омметра надо в любом случае. О методах устранения мы поговорим немного позже.

Если у мультиварки Redmond появилась ошибка E4, то скорее всего это значит что засорился датчик давления, но может быть какая-то поломка в электронной плате, здесь придется проверять все.

Код ошибки E5 означает что сработала автоматика защиты от перегрева оборудования.

По каждому отдельному случаю надо проводить тщательный осмотр мультиварки, если вы не можете по разным причинам сделать это самостоятельно, то отправляйтесь в сервисный центр, где за минимальную цену (от 1 тысячи рублей) вам помогут профессионалы.

Программные ошибки мультиварок

Обычно, если мультиварка вдруг сломалась или отказывается включаться, на дисплее появляется код, который сигнализирует о причине сбоя. Как правило, шифр начинается буквой E и цифрой от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому дальнейшие действия по ремонту зависят от данного индекса.

Возможны следующие варианты сообщений:

1. E1. Означает перегорание греющего элемента, такое происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить ее и высушить.
2. E2. На моделях «Поларис» это означает короткое замыкание верхнего датчика температуры, который вмонтирован под крышку. Кроме того, такое сочетание может сообщать об обрыве цепи, поэтому нужно проверить провод, который идет от дисплея к датчику. Для оценки его состояния необходимо воспользоваться омметром.
3. E3. В первую очередь надо проверить герметичность крышки. Также, возможно, причина неисправности кроется в загрязненной внутренней поверхности корпуса. Необходимо разобрать изделие, вычистить его и просушить.
4. E4. Сломался датчик давления. Скорее всего, проблема в том, что он засорился, но также возможен обрыв цепи. Кроме того, такая ошибка возникает при неисправности в микропроцессоре. Это самый плохой код поломки, так как придется проверять фактически все изделие.
5. E5. Индекс высвечивается, когда срабатывает система защиты от перегрева. Возможно, вы просто поставили прибор рядом с батареей или включенной газовой плитой. Но также проблема может скрываться в засоренных паровых клапанах. Если прибор пахнет дымом, то вы, вероятно, сожгли проводку.

Когда нельзя ничего делать?

В следующих случаях ремонт мультиварки дома своими руками недопустим. Нужно нести ее в специализированную мастерскую:

• нет реакции на действия;
• нет информации о температуре;
• на дисплее высветился другой код ошибки;
• имеется видимое повреждение кабеля или корпуса;
• не работает программирование;
• мультиварка не греет;
• отсутствует герметичность крышки.

Какие неполадки можно устранить?

При обнаружении сообщений E1 или E2 нужно выполнить следующие действия:

1. Просмотрите поверхность под чашей. Если имеются капли влаги или крошки пищи, то очистите и просушите изделие.
2. Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепление, которое удерживает нижнюю крышку. Таким способом вы сможете разобрать конструкцию. Осмотрите все внутренности, если имеется грязь или влага, то устраните ее.
3. Если внутри все чисто, то нужно найти термопару – это трубчатый датчик с подсоединенным проводом. Для очистки понадобится свернутая вдвое наждачная бумага с мелкими зернами (№ 0). Для отсоединения контактов нужно со стороны регулировочного винта надавить на верхнюю пластинку так, чтобы раздался щелчок. После этого нужно засунуть наждак и отпустить пластинку (пусть контакты встанут обратно). Затем надо аккуратно прочистить клеммы.

Проще всего с ошибкой E3. Для устранения проблемы нужно перевернуть мультиварку «Витек» и открутить крепление, которое удерживает нижнюю крышку. Затем надо достать все внутренности, очистить их и просушить. Для быстрой сушки можно воспользоваться феном, но с настройкой на низкую интенсивность. После чего собрать конструкцию.

Сложнее всего будет с ошибкой E4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхности на предмет загрязнений и влаги. Потребуется аккуратная чистка наждачной бумагой. При наличии определенного опыта можно попробовать все сделать самостоятельно, но лучше отнести прибор в сервисный центр.

При ошибке E5 произошел перегрев в мультиварке «Мулинекс». При обнаружении проблемы нужно сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, ждать нужно минимум 20 минут. В конце полезно будет оценить состояние внутренних поверхностей на предмет загрязнений.

Лайфхаки от специалиста

У Вашей мультиварки случались ошибки?

Было делоНе довелось

Часто сотрудники сервисных центров находят и устраняют проблемы в работе мультиварок за 3-5 минут, при этом клиенту потребуется оплатить их услуги сполна. Перед тем, как распрощаться с тысячей-другой рублей, необходимо постараться самому понять, что не так и почему это могло произойти.

Специалисты делятся советами:

1. Обязательно просушите нижнюю часть мультиварки с помощью холодного фена – часто хозяйки неаккуратно добавляют воду, и она выходит за пределы чаши. Отключаем сеть, убираем чашу, берем фен. Выбираем режим «холодный ветер» (cool, cold). Мультиварку кладем набок и просушиваем 3-5 минут, постепенно вращая ее по кругу.
2. Переверните прибор вверх ногами – многих эта процедура буквально повергает в шок. Нижняя часть таит в себе особые секреты в виде кладов из остатков пищи, соли, круп. Не менее столовой ложки мусора собирается за год пользования прибором, что вызывает засоры и неисправности плат и датчиков.
3. Дайте отдых – если мультиварка трудится с утра и до позднего вечера, нужно иметь совесть и дать ей немного отдохнуть. Выключите на 3-4 часа, после чего множество проблем решатся сами.

Самым важным фактором является выполнение рекомендаций производителя. Менталитет русского человека таков, что руководство по эксплуатации берется в руки, когда прибор уже сломался. Любую проблему проще предотвратить, чем решать ее.

Программные ошибки мультиварок Редмонд

В некоторых случаях, мультиварки Redmond могут перестать работать, выдавая определенный буквенно-цифровой код ошибки. Умение расшифровки кода позволит понять причину поломки и приняться за её устранение. Информация для расшифровки известна производителям, а также мастерам, специализирующимся на ремонте бытовой техники. Определенные ошибки, выводимые на экран, сигнализируют о серьезных неисправностях. Тем не менее существует перечень кодов, разведанных обычными пользователями путем проб и ошибок.

Таким образом, народным умельцам удалось выяснить, что выводимое на экран сообщение «e0-e4» сигнализирует о неисправностях, связанных с замыканиями, а также обрывами температурных датчиков, расположенных сверху или снизу. Также проблема может быть связана с термопредохранителями. Различные производители задают собственные коды, поэтому для ремонта своими силами потребуется снять корпус устройства и используя возможности мультиметра обнаружить обрыв посредством измерения уровня сопротивляемости контактов.

Еще одной распространенной причиной из-за которой может потребоваться ремонт мультиварок является засорение термореле, отвечающего за нагревание. В большинстве случаев оно располагается в дне устройства, рядом с силовой платой. Чтобы добраться и починить термореле, необходимо снять дно конструкции. Перед очисткой медные контакты необходимо немного разжать, после чего протереть их нулевой наждачной шкуркой или плотной бумагой. Причиной подобной поломки может стать скопление влаги, проникшей внутрь механизма из-за пролитой мимо чаши жидкости. Не исключено и образование конденсата.

Разборка домашней мультиварки Редмонд

Ниже рассмотрим особенности мультиварок Редмонд. Обойдем дорогие модели — верим, такие не у каждого — займемся стандартной, отпускаемой по сходной цене. Типичный набор программ, средняя стоимость, незамысловатый внешний вид.

Домашняя мультиварка Редмонд отличается полным отсутствием винтов, шурупов снаружи. Улучшает внешний вид. Корпус состоит из пластикового дна, ободом опоясанного металлической стенкой. Не шурупы крепят к основанию (спрятанные замысловатой этикеткой, поясняющей срок гарантии, забудьте – декор), пластиковые зубья. Чтобы бумажку не отмочили пары готовки, заботливо прикрыто прозрачным кусочком пластика. Хорошо – пища не испачкает бумагу. Следовательно, домашняя мультиварка Редмонд будет здорово смотреться. Мыть корпус проще, допускаются жидкие средства без боязни потерять право гарантии.

Один шуруп крестообразный, второй снабжен треугольным отверстием. Напоминает египетскую пирамидку только с меньшим числом граней. Причем стандартная насадка три шлица, угол разноса 120 градусов пасует. Сорвете головку непременно. Избегайте давить, иначе стенка домашней мультиварки Редмонд прогнется внутрь, товарный вид будет потерян. Предусмотрительность восхищает, вызывая легкое презрение изобретательностью конструкторов. Оба винта вставьте треугольным, затрудняя доступ. Нестандартная головка стоит дороже, единственного шурупа мало удержать стенки на месте. Восхитительно, продумано до мелочей, ремонтников не остановить! Треугольный болт изнутри крепится гайкой за стенку. Днище просто приклеено, сидит на пластиковых зубьях (при первом знакомстве с техникой, не зная особенности, сорвете головку, потеряете право гарантии).

Снизу крышка крепится одним винтом к внутренней оболочке корпуса за скобу, получается сандвич:

1. Днище.
2. Внешние стенки.
3. Внутренние стенки рабочего отсека.

Днище изготовлено из пластика, приклеено к внешним стенкам тонкого листа стали. Завальцован на себя, образует цилиндр. Легко гнется, ломается. Внутренние стенки корпуса сформированы добротной сталью, прочные, формой напоминают чашу больше той, в которой готовят. В середине дна отверстие, куда проходит провод главной кнопки. ТЭН представляет собой шайбу (фигурно вырезанный диск), крепится к отсеку тремя винта, снабженными гроверными шайбами. Один контакт идет к разъему вилки, второй приходит с платы импульсного блока питания, вмещающей реле, управляемое центральной схемой.

Для крепления главной кнопки на диске ТЭНа стоит стальной цилиндр, к которому крепится плашка. Между ней и главной кнопкой пружина. Датчиков мультиварки Редмонд два. Первый облюбовал крышку (верхний), второй снизу. Первый спрятан междустенком. Под пластиковой петлей идут три проводника:

Последнее нужно на случай попадания внутрь пара. Любителям экспериментов сообщаем: если главную кнопку засыпать крупой, повреждения повременят появляться. Диск ТЭНа нависает над пустотой. В стороне, у края днища на четырех стойках стоит плата питания. Расположена на некоторой высоте от поверхности электронной начинкой вниз. Кроме того сверху защищена плоской крышкой. В днище домашней мультиварки Редмонд отверстия, поэтому, если пролить жидкость, с высокой степень вероятности намочите стол. Замкнет вилку, розетку. Ток сразу пойдет на землю, если прибор правильно подключен. В противном случае до тех пор, пока сгорят предохранители, пострадают домашние. Возьмите на заметку: пролилась внутрь жидкость, избегайте брать руками одновременно:

1. Мокрый стол, батарею.
2. Корпус домашней мультиварки, кухонный кран.
3. Чашу, газовую трубу.

Подходить к домашней мультиварке опасно, пока наличествует питание. Безопаснее вырубить переключатель щитка подъездного, автомата распределительной коробки, нежели рисковать жизнью. Прекратите попытки выдергивать штекер, может стать опасным.

Существует и шаговое напряжение. Кухарка должна избегать потенциала прикосновения. От места пробоя кабеля, проложенного под землей, отходят гусиным шагом. Пятка заносимой вперед ноги приставляется к носку стоящей. Обеспечивается безопасность. На пути следования ток образует разность потенциалов на поверхности. Напряжение падает равномерно по длине. Чем длиннее шаг, тем выше разность потенциалов между ногами. Увеличивается вероятность пробоя изоляции, представленной подошвами обуви, человек получит поражение электрическим током. Принцип действует на кухне, пока выгорают предохранители, либо опасный прибор не отключат автоматом.

Как почистить паровой клапан?

Находится этот элемент в верхней крышке устройства, и он также нуждается в соответствующем уходе. Для этого выполните следующие действия:

1. Слегка потяните крышку клапана за небольшой выступ и откройте ее.
2. С обратной стороны на нем есть фиксатор, который также следует снять путем поворота против часовой стрелки.
3. Затем аккуратно достаньте из фиксатора резинку клапана, вымойте ее хорошенько. Резинку запрещается растягивать или выкручивать, иначе — она деформируется.
4. Соберите все элементы в обратной последовательности, закройте крышку на клапане.
5. Установите его обратно на крышку, потом слегка прижмите.

Главное – правильная эксплуатация

Чтобы мультиварка не выходила из строя, а у вас не возникало желания выполнить ее ремонт, в первую очередь требуется внимательно следить за правильностью ее эксплуатации.

В частности речь идет о правильной последовательности укладки продуктов – именно их нужно первоначально сложить в чашу, а уже затем саму чашу поставить в мультиварку и ни в коем случае не наоборот! Запомните это! Поскольку обратная последовательность действий чревата следующими неприятностями:

если помимо твердых продуктов необходимо залить какую-либо жидкость, то велика вероятность, что она просто прольется из-за неосторожности и попадет внутрь тонкого механизма;
вторая опасность более серьезна – вероятно, что когда-нибудь наступит момент, когда вы просто забудете о том, что чаша помыта и находится на столе, но по привычке начнете заливать жидкость в открытое «чрево» кухонной техники, полностью утопив микросхемы в воде или молоке.

Принцип работы микроволновки

Перед тем, как вы примете решение чинить печку самостоятельно, следует разобраться с конструкцией и устройством прибора. Обычная СВЧ-печь состоит из магнетрона, конденсатора, трансформатора, диода и вентилятора. У современных моделей можно найти вспомогательные элементы, например гриль.

Магнетрон

Сердцем микроволновки называют магнетрон, энергия которого преобразовывается в тепло. Такой принцип работы доступен за счёт анодно-накального стабилизатора (трансформатора). Корпус электронного прибора помещён в специальный пластинчатый радиатор, который постоянно обдувается вентилятором. Чтобы деталь не перегрелась, её оснащают специальным термопредохранителем. В первых микроволновках именно магнетрон забирал львиную долю стоимости. Однако, со временем, цена стала доступной, после чего было запущено массовое производство.

Вентилятор

Ещё один важный элемент в устройстве прибора — вентилятор, благодаря которому осуществляется обдув камеры, магнетрона и гриля. Вентилятор позволяет выходить наружу накопившемуся воздуху и водяному пару. Циркуляция воздуха в камере доступна через воздухопроводы, которые расположены внутри микроволновки.

Экранированная камера

Независимо от стоимости и модели любая печка имеет экранированную камеру. Защищённая металлом камера предотвращает выход СВЧ-лучей наружу. На стекле расположена специальная сетка, которая создана для удерживания лучей внутри микроволновки. Необходимо следить и за тем, чтобы дверца всегда плотно прилегала к корпусу. Запрещается использовать устройство, если дверца не закрывается.

Блок управления

Панель управления создана для контроля и поддержки установленной мощности прибора. Эти функции можно назвать основными. Более продвинутые модели имеют расширенный функционал, в который входят: таймер, индикаторы времени и мощности, программы автоменю, звуковая сигнализация и другие.

Особенности мультиварок Redmond

Выбирая мультиварку, покупатели чаще всего обращают внимание на технику Redmond. Она привлекает внимание:

• многофункциональностью, позволяющей готовить большое количество разнообразных блюд;
• ассортиментом моделей, как бюджетных, так и премиальных;
• качеством и безопасностью.

Мультиварки Redmond выделяются современными технологиями, в числе которых и уникальная функция «Мастершеф Лайт». В отличие от программы «Мультиповар», имеющейся у многих производителей и позволяющей устанавливать температуру и время в начале приготовления, «Мастершеф Лайт» позволяет увеличивать и/или уменьшать температуру в процессе и дает возможность готовить даже сложные блюда.

Еще одна инновационная технология компания Redmond называется MASTERFRY. Она предназначена для подъема нагревательного элемента. Это превращает мультиварку в мультикухню и позволяет жарить на сковороде, разогревать еду в жаропрочной посуде или выполнять иные задачи.

В новой модели SkyCooker CBD100S реализована уникальная технология Double Chef, позволяющая готовить одновременно в двух чашах различные блюда. А с помощью смартфона можно управлять процессом дистанционно, используя мобильное приложение Ready for Sky.

Мультиварка Redmond SkyCooker CBD100S

Для мультиварок Redmond доступно множество дополнительных аксессуаров, которые можно приобрести или получить в комплекте к определенным моделям устройств. Это корзины для жарки во фритюре, чаши различных видов, ветчинницы, книги для приготовления и т. д.

В отличие от конкурентов, компанией Redmond выпускается широкий ассортимент мультиварок, где каждый покупатель может подобрать для себя подходящий вариант. В нем есть бюджетные модели с автоматическими программами (RMC-M4503), мультиповаром (RMC-M13), мультиварки с функциями скороварки (RMC-M4504), мультикухни (RMK-R452).

Мультиварка Redmond RMC-M13

Коды ошибок мультиварок

Коды ошибок мультиварок – это сообщения на дисплее с определенным индексом

Иногда в процессе эксплуатации мультиварки на экране устройства может возникнуть сообщение о возникновении ошибки – в нем фигурирует буква Е с определенным индексом (цифрой). Вообще, подобные неполадки необходимо исправлять в зависимости от того, какой именно код ошибки мультиварки показывает вам техника.

В поисках необходимой информации мне пришлось прошерстить массу источников, но при этом оказалось, что полная расшифровка кодов ошибок мультиварок – это, можно сказать, засекреченные данные, которые известны лишь специалистам. Тем не менее, для некоторых моделей этих кастрюлек-помощниц подобная информация имеется.

В частности, что-то полезное для себя возможно найдут счастливые (или в данном случае не особо) обладатели мультиварки модели Polaris PMC 0512AD. К примеру, код ошибки мультиварки Е2 означает короткое замыкание (сокращенный вариант – КЗ) датчика температуры (верхний датчик). Сообщение Е3 на экране говорит о том, что произошел обрыв нижнего датчика температуры под кастрюлей, а Е4 – верхнего датчика.

В мультиварке Polaris PMC 0508D, как и в модели Polaris PMC 0506AD, код ошибки Е1 значит, что произошло короткое замыкание температурного датчика кастрюли. Кстати, для второй модели электроприбора коды ошибок Е2 и Е3 (аналогично мультиварке Polaris PMC 0512AD) сообщают об обрыве датчиков (верхнего и нижнего) температуры под кастрюлей и под крышкой прибора.

С мультиваркой-скороваркой Polaris PPC 0105AD своя история:

Е1 – обрыв в цепи температурного датчика дна кастрюли,

Е2 – КЗ (короткое замыкание) датчика температуры дна кастрюли,

Е4 – перегрев кастрюли или обрыв цепи датчика температуры термопредохранителя.

Кроме того, для довольно популярного бренда Moulinex, а именно модели MK302E30, также нашлась некоторая информация. К примеру, сообщение E0 на экране может обозначать короткое замыкание или отсутствие связи с верхним датчиком (обрыв). Код ошибки Е1 тоже свидетельствует о КЗ или обрыве нижнего датчика, вдобавок это может означать отсутствие чаши (кастрюли).

Другими словами, можно сказать, что подобные коды ошибок более или менее характерны для всех мультиварок. К примеру, на некоторых форумах прочитала, что сообщения Е1-Е3 скорее всего могут быть результатом попадания влаги в мультиварку (не в саму чашу, а внутрь прибора). Соответствующие действия по самостоятельному исправлению неполадок носят рекомендательный характер – мастера-умельцы советуют снять дно прибора и оставить устройство в покое на несколько часов до окончательного его высыхания.

Некоторые неполадки мультиварки можно исправить самостоятельно

Исправить неполадку, сопровождаемую в некоторых моделях кодом Е4, рекомендуют при помощи очистки датчика давления сантиметровой полосой офисной бумаги. В качестве варианта, между контактами датчика можно пропустить несколько раз мелкую нождачку.

Порой мультиварка выдает ошибку на дисплее, но иногда можно заметить неисправность и без всякой информации. К примеру, если из-под крышки прибора выходит пар, это может сигнализировать о неисправности уплотнительного кольца. Оно или износилось, или выпало из гнезда установленного посадочного места. В таком случае помогает переустановка кольца, но если ничего не поменялось, нужно его полностью заменить. Если пар проходит через клапан предельного давления даже в положении «Закрыто», исправить это способны лишь сотрудники сервисного центра.

Тем не менее, коды ошибок мультиварки и их описание должно быть в руководстве по эксплуатации. Да, если ошибка не исчезает, все-таки нужно (хоть и не хочется) обратиться в сервисный центр – там обязательно должны помочь.

Как отремонтировать мультиварку своими руками

Мультиварка готовит пищу в автоматическом режиме благодаря компьютерной программе. В ней можно жарить, печь, тушить, варить, готовить на пару и во фритюре. Это довольно надежное устройство, которое способно прослужить десятилетия без поломок. Неисправности мультиварок встречаются редко, кроме того, во многих случаях прибор можно починить своими руками.

Устройство и принцип работы

Перед тем как исправить домашнюю мультиварку, нужно разобраться в ее устройстве. В конструкцию входит:

1. Наружный корпус (обычно из пластика или алюминия). К нему подсоединяются все остальные конструктивные элементы.
2. Сверху расположена крышка с клапаном для выпуска пара. Герметичность соединения обеспечивается резиновым ободом и запирающим механизмом.
3. Снаружи установлена панель управления. На ней часто имеется дисплей. Кнопки могут быть сенсорными или обычными.
4. Под управлением располагается микропроцессор. Именно он отвечает за включение и выключение нагревательного элемента. Его работа регулируется панелью управления.
5. Внутри корпуса стоит электрический греющий элемент, обычно один и внизу, но может быть и несколько. Он монтируется в корпус, способен нагреваться до 40-180 о C.
6. Прямо над ним – металлическая или керамическая чаша. Она обладает антипригарным покрытием. В комплекте с ней идет сито с крупными отверстиями – это пластиковый вкладыш для готовки на пару.
7. Кроме того, в конструкцию входит датчик температуры и давления. Он устанавливается между чашей и корпусом, обычно внизу конструкции.

Принцип работы и основные конструктивные элементы:

Чаша стоит прямо на нагревательном элементе, который создает температуру из электрического тока. Мультиварки шумят слабо в процессе работы. При этом из-за герметичности внутри создается повышенное давление, регулировать которое можно с помощью специального клапана для пара. Над чашей стоит пластиковое сито, на котором допустимо тушить мясо и овощи. Температуру можно не только выбирать, но и настраивать ее автоматическое изменение в процессе готовки.

Самый распространенный принцип работы – нагрев чаши от электромагнитной катушки. Такой способ имеет высокий КПД, а сама конструкция является надежной. Более современная система разогрева состоит в том, что накаляется не нагревательный элемент, а сама чаша мультиварки. Происходит это под действием электромагнитных волн. Из-за этого чаша мультиварки выглядит более массивно, чтобы лучше сохранять тепло.

Распространенные причины поломок мультиварок

Лучше беречь конструкцию от поломок, поэтому следует знать распространенные причины неисправностей. Наиболее редкая проблема – производственный брак, но все же бракованные изделия иногда встречаются. Самая частая ошибка – укладывание блюд в чашу, когда она стоит в мультиварке. В этом случае всегда есть вероятность, что жир, влага или кусочки пищи попадут во внутреннее пространство корпуса.

Перед походом в сервисный центр попробуйте наладить работу сами:

Корень всех бед – несоблюдение правил эксплуатации, поэтому читайте внимательней инструкцию по применению.

Разумеется, изделие запрещено бить, ронять, использовать не по назначению. Нельзя ставить мультиварку вблизи от батареи или газовой плиты. Это может привести к перегреву корпуса во время работы, из-за чего иногда портятся внутренние электрические элементы. Также нередко прибор не работает вследствие подключения мультиварки к высоковольтной сети.

Программные ошибки мультиварок

Обычно, если мультиварка вдруг сломалась или отказывается включаться, на дисплее появляется код, который сигнализирует о причине сбоя. Как правило, шифр начинается буквой E и цифрой от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому дальнейшие действия по ремонту зависят от данного индекса.

Возможны следующие варианты сообщений:

1. E1. Означает перегорание греющего элемента, такое происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить ее и высушить.
2. E2. На моделях «Поларис» это означает короткое замыкание верхнего датчика температуры, который вмонтирован под крышку. Кроме того, такое сочетание может сообщать об обрыве цепи, поэтому нужно проверить провод, который идет от дисплея к датчику. Для оценки его состояния необходимо воспользоваться омметром.
3. E3. В первую очередь надо проверить герметичность крышки. Также, возможно, причина неисправности кроется в загрязненной внутренней поверхности корпуса. Необходимо разобрать изделие, вычистить его и просушить.
4. E4. Сломался датчик давления. Скорее всего, проблема в том, что он засорился, но также возможен обрыв цепи. Кроме того, такая ошибка возникает при неисправности в микропроцессоре. Это самый плохой код поломки, так как придется проверять фактически все изделие.
5. E5. Индекс высвечивается, когда срабатывает система защиты от перегрева. Возможно, вы просто поставили прибор рядом с батареей или включенной газовой плитой. Но также проблема может скрываться в засоренных паровых клапанах. Если прибор пахнет дымом, то вы, вероятно, сожгли проводку.

Когда нельзя ничего делать?

В следующих случаях ремонт мультиварки дома своими руками недопустим. Нужно нести ее в специализированную мастерскую:

• нет реакции на действия;
• нет информации о температуре;
• на дисплее высветился другой код ошибки;
• имеется видимое повреждение кабеля или корпуса;
• не работает программирование;
• мультиварка не греет;
• отсутствует герметичность крышки.

Какие неполадки можно устранить?

При обнаружении сообщений E1 или E2 нужно выполнить следующие действия:

1. Просмотрите поверхность под чашей. Если имеются капли влаги или крошки пищи, то очистите и просушите изделие.
2. Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепление, которое удерживает нижнюю крышку. Таким способом вы сможете разобрать конструкцию. Осмотрите все внутренности, если имеется грязь или влага, то устраните ее.
3. Если внутри все чисто, то нужно найти термопару – это трубчатый датчик с подсоединенным проводом. Для очистки понадобится свернутая вдвое наждачная бумага с мелкими зернами (№ 0). Для отсоединения контактов нужно со стороны регулировочного винта надавить на верхнюю пластинку так, чтобы раздался щелчок. После этого нужно засунуть наждак и отпустить пластинку (пусть контакты встанут обратно). Затем надо аккуратно прочистить клеммы.

Проще всего с ошибкой E3. Для устранения проблемы нужно перевернуть мультиварку «Витек» и открутить крепление, которое удерживает нижнюю крышку. Затем надо достать все внутренности, очистить их и просушить. Для быстрой сушки можно воспользоваться феном, но с настройкой на низкую интенсивность. После чего собрать конструкцию.

Сложнее всего будет с ошибкой E4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхности на предмет загрязнений и влаги. Потребуется аккуратная чистка наждачной бумагой. При наличии определенного опыта можно попробовать все сделать самостоятельно, но лучше отнести прибор в сервисный центр.

При ошибке E5 произошел перегрев в мультиварке «Мулинекс». При обнаружении проблемы нужно сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, ждать нужно минимум 20 минут. В конце полезно будет оценить состояние внутренних поверхностей на предмет загрязнений.

Какую функцию выполняет термопредохранитель?

Термопредохранитель в мультиварке выполняет функцию защиты от перегрева. Он имеет вид небольшой проволоки, которая очень похожа на резистор. Большинство из них имеет проводимость от 10 до 15 A и работает при температуре 150-170 o C. При превышении этих показателей происходит сгорание термопредохранителя, что инициирует разрыв электроцепи. В результате прибор перестает работать, но зато владелец избегает пожара в квартире. Установить, что случился разрыв цепи, можно с помощью мультиметра.

Поиск и замена термопредохранителя

Большая часть мультиварок имеет несколько термопредохранителей, которые покрыты пластмассой для защиты от влаги. Все они находятся внутри корпуса, поэтому для поиска сгоревшего элемента понадобится разобрать прибор. Для этого нужно перевернуть мультиварку, найти снизу крепление, которое удерживает нижнюю крышку, и открутить его.

После того как прибор будет разобран, внутри можно увидеть несколько проводов, нужно найти тот, который идет от разъема электросети к клемме нагревательного элемента. Провод будет идти через термопредохранитель, который находится в пластиковой трубке термоизоляции.

В большинстве случаев ничем незакрепленные термопредохранители просто свисают, но иногда они фиксируются хомутами, которые прикреплены к шурупу. Обратите внимание, что предохранители очень чувствительны к прогреванию, поэтому применять пайку запрещено.

К тому же производители фиксируют их методом обжима, так что снять термопредохранители нельзя. Поэтому для выяснения состояния каждого элемента необходимо, не снимая их, использовать мультиметр для определения уровня сопротивления. Когда выяснится состояние каждого предохранителя, необходимо заменить неисправные детали.

Замена термопредохранителя на примере

Рассмотрим замену одного термопредохранителя на живом примере. Имеется мультиварка, у которой не включается дисплей, изначально мы не знаем, в чем проблема.

Разберем устройство. Для этого нужно выкрутить один шуруп снизу и открыть нижнюю крышку. Можно увидеть, что конструкция мультиварки предельно проста. Ее внутренности можно условно разделить на 3 части:

1. Силовая установка – это блок питания и реле коммутирующий нагревательный элемент.
2. Плата управления с дисплеем (который не работает).
3. Нагревательный элемент.

Рассмотрим силовую часть мультиварки и ее провода:

1. Белый провод от сетевого разъема идет в блок питания.
2. Красный провод идет от сетевого разъема через термопредохранитель на клемму нагревательного элемента.
3. Черный провод идет с клеммы нагревательного элемента в блок питания.
4. Красный провод идет со второй клеммы нагревательного элемента на блок питания к коммутирующему реле.
5. Желтый – общий провод заземления, который соединяет металлические конструкции мультиварки (внешний и внутренний корпус).
6. Белый провод идет к плате управления от коммутирующего реле.

На рисунке показаны провода по номерам

Сначала нужно узнать, доходит ли электроэнергия до блока питания. Для этого нужно подключить мультиварку к сети и сначала замерить напряжение на клеммах самого сетевого разъема.

Далее проверяем напряжение между клеммой разъема и клеммой нагревательного элемента. Видим, что электроэнергия через красный провод не доходит до греющего элемента.

Красный провод идет через термопредохранитель, скорее всего, проблема заключается в нем. Снимем его. Для этого нужно открутить шуруп от металлической пластины, с помощью которой термопредохранитель крепится к корпусу мультиварки.

• модель – RY184;
• температура – 184 о С;
• сила тока – 10 A;
• напряжение – 250 Вольт.

Термопредохранитель крупным планом

Отсоединяем термопредохранитель с помощью кусачек. Заказываем новый элемент с аналогичными характеристиками.

Термопредохранитель нельзя присоединять к проводам пайкой, поэтому нужно сделать гильзы для опрессовки. Их можно сделать из радиатора для транзистора. Получившиеся две пластинки нужно зачистить наждачной бумагой. А затем согнуть их в незамкнутые трубочки.

Гильзы, которые получились из радиатора

С помощью гильз присоединяем термопредохранитель к проводу методом запрессовки пассатижами.

Предохранитель фиксируется на внутреннем корпусе с помощью металлической пластины, в которую он завернут. Ее шурупом нужно прикрутить на прежнее место. После этого можно проверить напряжение на клеммах.

Когда убедились, что все получилось, включаем мультиварку в розетку и видим результат.

Микросхемы в современных мультиварках

В современных мультиварках находится 2 микросхемы. Первая расположена в самом центре прибора внутри рабочего цилиндра и отвечает за управление температурным режимом. Вторая находится в нижней части мультиварки и является силовой электронной платой.

Если внимательно разглядеть микросхему, то можно невооруженным глазом найти некоторые виды неисправностей:

• разбухание конденсаторов;
• повреждение паечных швов;
• формирование нагара;
• отслойка дорожек;
• потемнение резисторов.

Лучшим вариантом ремонта будет полная замена электронной платы. Однако починить пайку или дорожку микросхемы можно наждачной бумагой с зернистостью № 0 и лужением сломанных зон. Перемычки воссоздаются из ножек спаленных резисторов. Для фиксации пайки и дорожек желательно применять лак, так как он защищает плату от протечек и окисления.
