Как отремонтировать конфорку стеклокерамической плиты

Сказ о том, как чинил плиту стеклокерамическую Fagor… Или что делать, если не работает конфорка.

Как то прочел на драйве статью про обслуживанию кофемашины: просто, честно, без коммерческого навязывания услуг и доходчиво с фотографиями. Помогло, все оказалось быстро и просто исправить без вызова мастера за 1 т.р. и всеми вытекающими: сходил купил + обслужил = 2 часа. Решил тоже делиться время от времени бытовыми ремонтами.

Сразу оговорюсь, на звание профессиональности не претендую и очень много плит по строению похожи (судя по найденному в сети). Соблюдайте меры безопасности! На свой страх и риск — если что к специалистам.

Одним прекрасным солнечным утром при попытке поджарить яишенку и щелчке регулятора мощности на режим "полная мощность" — 2-я половина конфорки не включилась..
Погуглив, стало ясно, что скорее всего надо разбирать и велика вероятность — выход из строя именно регулятора мощности "крутилки".

Неисправность

ЭТАП 1 — Разборно-ознакомительный

1. ОТКЛЮЧАЕМ ПЛИТУ ОТ ЭЛЕКТРИЧЕСТВА Лично я ограничился автоматом в щитке и убедился в обесточенности.

2. Выкручиваем винты (на Fagor так):
а) вокруг варочной панели
б) над дверцей духовки
в) под передней частью варочной панели, сняв её.
г.) открутить раму на которой держаться регуляторы
д.) тщательно сфотографировать каждый регулятор и расположение проводов
ж.) открутить регулятор от рамы и посмотреть на парт-номер

Провода не отсоединяем на данном этапе

Под десяток винтов придется открутить. Внизу показаны винты индивидуального крепления каждого регулятора . Их надо выкрутить, чтобы снять и увидеть парт-номер запчасти.

Как тестировал: поменял местами работающий и вызывающий сомнения (на плите имеется две двойных конфорки)

Можно попробовать починить/отрегулировать — нашел в корпусе регулировочный винт.

Некий регулировочный винт и внутренности двойного регулятора. Помимо парт-номера и фото расположения контактов, не будет лишним измерить L1 и L2

ЭТАП 2 — Закупка

Поискав, сложилось впечатление, что все они фирмы EGO
Условно поделил на два типа:
— стоявшие с завода: старого типа, бежевые, стальной штырь, дешевые с ценой 600-1200р.
— другие: нового типа, черный, пластиковый штырь, дорогие 1200-2000р.

Старого образца. Для одинарных и двойных конфорок. Нового образца. Для одинарных и двойных конфорок. Черную для двойной не успел сфотографировать перед установкой(

В итоге, решил поменять регуляторы на всех конфорках, чтобы еще раз не разбирать) Скупил все, что были в наличии и в итоге все 4 разные — работают ок!

ЭТАП 3 — Установка

Надеюсь искренне, что до этого этапа не отсоединили провода и сфотографировали.
Два момента:
а) Одинаковые рекомендую пометить хотя бы кусочком изоленты.
б) Рекомендую замену методом перетыка (длина позволяет): один провод снял и тут же воткнул в новый регулятор, также второй, третий и так далее. Очень просто. С черными регуляторами еще есть инструкция по распиновке в особых случаях (мне не понадобилась, в сети есть) — единственный контакт не совсем совпал вроде "4" (в исходной варианте он был вертикальный, а в черном горизонтальный).
в) Прикрепить обратно панель с регуляторами, накинуть варочную панель и попробовать работу

Вот с этой стороны может отличаться контакт для одинарных черных регуляторов

В сухом остатке: появилось впечатление, что стали нагреваться пободрее. Одна крутилка оказалась чуть утоплена из-за короткого L1 у черного двойного — на производительности не сказывается.

Как отремонтировать конфорку стеклокерамической плиты

Сказ о том, как чинил плиту стеклокерамическую Fagor… Или что делать, если не работает конфорка.

Неисправность

ЭТАП 1 — Разборно-ознакомительный

1. ОТКЛЮЧАЕМ ПЛИТУ ОТ ЭЛЕКТРИЧЕСТВА Лично я ограничился автоматом в щитке и убедился в обесточенности.

Провода не отсоединяем на данном этапе

Как тестировал: поменял местами работающий и вызывающий сомнения (на плите имеется две двойных конфорки)

Можно попробовать починить/отрегулировать — нашел в корпусе регулировочный винт.

ЭТАП 2 — Закупка

ЭТАП 3 — Установка

Вот с этой стороны может отличаться контакт для одинарных черных регуляторов

Не включается конфорка на стеклокерамической плите

Почему не работает конфорка на стеклокерамической плите

Чтобы понять почему не работает конфорка на стеклокерамической плите, сначала нужно выяснить к какому типу конфорок она относится.

В Магазине Запчастей бытовой техники можно купить конфорку для стеклокерамической плиты Hansa, Bosch, Gorenje, Electrolux, Zanussi типа Hi-light и заменить её самостоятельно, либо пригласить мастера по ремонту бытовой техники.

Стеклокерамические плиты оборудуются четырьмя типами конфорок:

Почему не работает конфорка — типичные причины неисправности

Плита не включается или не работает один из элементов. Проверяем напряжение в сети, вернее в розетке. Затем, отключив шнур питания от розетки, проверке подвергаем вилку и электрический шнур — на предмет механического повреждения или отсутствия электрического контакта. Если здесь всё в порядке, идём дальше.

Проверяем предохранители. Если перегорели, то этому была причина. Стараемся разобраться где же было короткое замыкание. Для этого необходимо визуально проверить контакты и цепи. Если визуальная проверка ничего не дала или предохранители целы, идём дальше.

С помощью тестера (омметра) прозваниваем цепь неработающей конфорки. Тут критерием является соответствие омического сопротивления номинальному. Если оно заметно отличается, либо вовсе не прозванивается или равно нулю, соответственно обрыв или короткое замыкание в цепи — необходимо заменить конфорку.

Самая распространённая причина — перегорание спирали. Реже выходит из строя термодатчик, ломаются или отходят контакты.

Тел.: +7 (910) 494-26-26

Магазин Запчастей находится в Митинском радиорынке:
Москва, Пятницкое шоссе, дом 18,
вход в Цокольный этаж,
Павильон 38

От метро «Волоколамская» пешком 10 минут.

Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве. Магазин принимает оплату как по наличному, так и безналичному расчету.

Приведённая здесь информация даётся для общего ознакомления. Технические характеристики, внешний вид, конструктивные особенности могут отличаться от фактически предлагаемых к продаже товаров. Любые особенности товаров можно уточнить по телефону магазина в его рабочие часы.

Посмотрите ВСЕ товары и услуги Магазина Запчастей в Москве!

LikeMike ›
Блог ›
Сказ о том, как чинил плиту стеклокерамическую Fagor… Или что делать, если не работает конфорка.

Одним прекрасным солнечным утром при попытке поджарить яишенку и щелчке регулятора мощности на режим «полная мощность» — 2-я половина конфорки не включилась..
Погуглив, стало ясно, что скорее всего надо разбирать и велика вероятность — выход из строя именно регулятора мощности «крутилки».

ЭТАП 1 — Разборно-ознакомительный

1. ОТКЛЮЧАЕМ ПЛИТУ ОТ ЭЛЕКТРИЧЕСТВА Лично я ограничился автоматом в щитке и убедился в обесточенности.

2. Выкручиваем винты (на Fagor так):
а) вокруг варочной панели
б) над дверцей духовки
в) под передней частью варочной панели, сняв её.
г.) открутить раму на которой держаться регуляторы
д.) тщательно сфотографировать каждый регулятор и расположение проводов
ж.) открутить регулятор от рамы и посмотреть на парт-номер

Провода не отсоединяем на данном этапе

Как тестировал: поменял местами работающий и вызывающий сомнения (на плите имеется две двойных конфорки)

Можно попробовать починить/отрегулировать — нашел в корпусе регулировочный винт.

ЭТАП 2 — Закупка

Поискав, сложилось впечатление, что все они фирмы EGO
Условно поделил на два типа:
— стоявшие с завода: старого типа, бежевые, стальной штырь, дешевые с ценой 600-1200р.
— другие: нового типа, черный, пластиковый штырь, дорогие 1200-2000р.

Старого образца. Для одинарных и двойных конфорок.

Нового образца. Для одинарных и двойных конфорок. Черную для двойной не успел сфотографировать перед установкой(

ЭТАП 3 — Установка

Надеюсь искренне, что до этого этапа не отсоединили провода и сфотографировали.
Два момента:
а) Одинаковые рекомендую пометить хотя бы кусочком изоленты.
б) Рекомендую замену методом перетыка (длина позволяет): один провод снял и тут же воткнул в новый регулятор, также второй, третий и так далее. Очень просто. С черными регуляторами еще есть инструкция по распиновке в особых случаях (мне не понадобилась, в сети есть) — единственный контакт не совсем совпал вроде «4» (в исходной варианте он был вертикальный, а в черном горизонтальный).
в) Прикрепить обратно панель с регуляторами, накинуть варочную панель и попробовать работу

Вот с этой стороны может отличаться контакт для одинарных черных регуляторов

В сухом остатке: появилось впечатление, что стали нагреваться пободрее. Одна крутилка оказалась чуть утоплена из-за короткого L1 у черного двойного — на производительности не сказывается.

Инструкция по ремонту плит из стеклокерамики — советы опытных мастеров

Плиты на основе стеклокерамики стали использоваться наиболее часто. Но и эти удобные функциональные плиты подвержены частым поломкам. Устранить неисправности можно собственными силами.

В статье подробно рассказано о конструкции плиты, каковы могут быть причины поломки, как провести ремонтные работы самостоятельно, а так же даны цены на ремонт специалистами, и приведены полезные советы.

Конструкция плиты

Электрическая плита — сложный бытовой прибор с простой конструкцией. Все необходимые рабочие элементы техники располагаются в жаропрочном корпусе из нержавеющей стали. Принцип действия: электрический ток проходит через элементы нагрева (ТЭНы) и прогревает их до заданных температур.

Варочная поверхность плиты состоит из нескольких конфорок (от двух до 6, но стандартно — 4). Но строение конфорок разное. Стандартные плиты — с эмалированной варочной поверхностью и внутренним ТЭНом. Более современные выглядят, как сплошная плоскость из керамики со встроенными нагревателями разной мощности.

Стеклокерамическая плита — разновидность электроплит. У неё гладкая зеркальная поверхность, на которую помещены электрические конфорки — обычные или двухконтурные. На последних уровень нагрева контролируется. Например, для объёмной посуды предназначена более широкая поверхность, для маленькой – меньше. Для посуды нестандартной формы можно выставить режим равномерного нагрева определённой конфигурации.

Все стеклокерамические плиты изготавливаются из прочного церана. Этот материал выдержит даже падение тяжёлых предметов. При этом в плиты вмонтированы галогеновые конфорки с тепловыделяющими лампами, которые нагреваются от ленты особого сплава в виде змейки.

Принцип работы: при работе нагревательного элемента начинается распределение тепла в нужном направлении. Особенность таких плит — остывают они моментально. После нескольких минут после выключения к поверхности можно дотрагиваться руками.

Основные причины поломки

Неисправности и их причины:

Запах горелого появляется во время включения в электросеть.

Если же плиты чистые, но запах гари всё равно выделяется из оборудования, то дело может быть в неисправности проводки. Необходимо вызвать мастера или попытаться отремонтировать самостоятельно.

Как устранить неисправности?

Конфорки

Чтобы починить конфорку, необходимо действовать по следующему алгоритму:

Необходимо сначала убрать заземление. Для этого нужно открутить гайку.
Если в технологических условиях прописано усложнённое конструктивное устройство, значит, кроме гайки, придётся убрать специальное кольцо или скобу. Эти детали плотно прижимают гайку к основанию.
Конфорка может крепиться соединением из резьбы или прикрепляться через специальное отверстие. В первом варианте нужно смазать резьбу подсолнечным маслом выкрутить из корпуса. Для второго случая нужно запастись отвёрткой и вынуть конфорку.
При старой модели конфорки лучше сразу вытащить и выбросить. На их место поставить более современные и экономичные образцы, которые будут подходить по габаритам.
Исправные конфорки, но с дефектом нагревания бывают из-за нарушения в блоке управления. Механические регуляторы пропускают через себя большой мощности ток. Даже надёжные контакты после такого влияния могут образовывать на своей поверхности нагар. Счищается он обыкновенной наждачной бумагой.

Переключателей

Отремонтировать ли или заменить переключатель на новый зависит от степени его неисправности. Если провернуть регулятор и не услышать характерных щелчков, то это свидетельствует о незначительной поломке детали. Чтобы осуществить оригинальную проверку состояния переключателя нагрева, его располагают в среднее положение и подают напряжение на плиту. В этот момент должна сработать автоматика защиты. Обычно включение и выключение выполняется через каждые 30 секунд.

Перед тем как снимать ручки, нужно изучить инструкцию. У некоторых моделей (Gefest, Kaiser) они неразборные. Если все же ручки съёмные, то сначала снимаются регулирующие снаружи, а только потом откручивается передняя панель.

Чтобы добраться до сломанного регулятора, необходимо снять установленную под плитой планку. Если щелчка не слышно при включении реле, то проверяют наличие сигнала. Если его нет, то проблема — в микропроцессоре или каскаде на выходе.

Сенсорных датчиков

Чтобы заменить неисправный сенсорный датчик, нужно отключить электричество и переключить ручку от положения выключения до минимального нагрева. Должен раздаться щелчок, который говорит о срабатывании термостата. При отсутствии этого сигнала понятно, что регулятор неисправен.

Чтобы провести окончательную проверку и убедиться в поломке сенсорного датчика, термостат откручивают до среднего положения, а затем включают питание. При правильной работе датчика происходит включение/отключение питания каждые 30 секунд.

Приступая к ремонту электроплиты из стеклокерамики своими руками, необходимо приготовить:

мультиметр;
набор крестообразных и плоских отвёрток;
плоскогубцы;
кусачки.

Для работы нужна термоусадочная трубка с монтажным ножом и мелкозернистой наждачной бумагой. Перед работами необходимо взять:

пробник напряжения;
набор гаечных ключей;
фонарь;
пинцет;
молоток.

Варочной панели

Ремонт варочной поверхности зависит от причины неисправности. Актуальны следующие случаи:

Нет сигнала включения варочной панели из-за отсутствия напряжения в розетке или неисправности её деталей. Мультиметром проверяется работоспособность розетки и сигнал тока, от неё исходящий. При отрицательном тесте проверяют предохранитель, который может перегореть из-за разрыва контактов, перетирания или передавливания шнура или из-за поломок ТЭНа.
Одна или две конфорки варочной панели могут отказывать в работе из-за обрыва контактов нагревателя. Их нужно просто спаять. А перегоревший ТЭН меняют на новый. Переключатель блока управления подлежит ремонту или замене на новый.

Прайс от мастеров

Подать заявку в сервисный центр на ремонт стеклокерамической электроплиты можно дистанционно. Перед работами всегда проводится диагностика повреждений. По ней оценивают сумму затрат на ремонт, ориентируют на приблизительную сумму, которую необходимо оплатить.

Стоимость складывается из необходимой цены запчастей и стоимости самой работы мастера. Иногда сюда включают надбавку за срочность ремонта. Диагностика сюда не входит, так как сервисные центры проводят её бесплатно.

Цена запчастей зависит от конкретной компании-производителя кухонной техники. Примерная стоимость запчастей — от 10 тысяч 19 тысяч рублей. От сложности зависит и выплата суммы специалисту. Ремонтные работы средней сложности оцениваются примерно в 2–2,5 тыс. рублей, более сложные работы могут доходить до 4 тысяч.

Стоимость замены стеклокерамической плиты будет составлять примерно 50–60% от стоимости новой плиты. Если говорить о ремонте незначительных неполадок, она составит 20–40% от цены на новую технику.

Частые причины поломок индукционных, варочных и газовых плит и ремонт устройства своими руками.
Как провести ремонт таймера, стекла и дверцы духовки?
Признаки и причины неисправности газовой духовки и ремонт своими руками.

Отзывы и советы специалистов

Важно помнить при самостоятельной замене или починке стеклокерамической плиты:

При наличии напряжения хотя бы на одном контакте клеммной коробки напряжение в сетевом шнуре и розетке проверять не нужно. Этот факт говорит об исправности этих деталей и нарушении работы в самих встраиваемых элементах.
Иногда происходит поломка такого регулятора, которому можно найти идентичную замену. В некоторых моделях он располагается на одной плате вместе с радиатором. Когда конфорка плиты в рабочем состоянии и включена на максимум, то регулировку нагрева изменить невозможно. Значит, регулятор сломался по неизвестной причине. Выяснять её долго и дорого. Нужно сразу заменить его на новый.
Устройства для контроля температуры в электроплитах ломаются только по двум причинам: при окислении и нарушении работы контактов или из-за поломки/деформации пластин. Если после восстановления надёжного контакта на клеммах работоспособность этих узлов не восстановилась, то они подлежат замене.
Любые поломки плит из стеклокерамики можно предотвратить бережным отношением. Для этого изучают инструкцию по эксплуатации и чётко ей следуют. Другая распространённая причина — перепад напряжения. В данном случае поломки, связанные с перегревом и деформацией проводов, считаются сложными. Нужно обратиться к мастеру.

Ремонт стеклокерамических плит можно выполнить самостоятельно или пригласить специалиста. В первом случае нужно иметь знания в конструкции плит, а второй подходит для сложных ситуаций, когда не удаётся найти причину и её исправить.

Как отремонтировать варочную поверхность (панель)

Техники в доме становится все больше, волей-неволей начинаешь задумываться о том, что неплохо было бы уметь хоть несложные повреждения устранять самостоятельно. В помощь — эта статья, где будет рассмотрен несложный ремонт варочной панели своими руками. Обратите внимание — если техника на гарантии, лучше в нее вообще не лезть. Все что можно в этом случае — заменять сетевой шнур. В остальных случаях лучше обратиться в сервис. Ну, а если гарантии давно нет, можно попробовать отремонтировать варочную поверхность самостоятельно.

Виды варочных панелей

Варочной панелью (поверхностью) называют электрические и индукционные плиты с керамическим или стеклокерамическим покрытием. Под этим покрытием находятся нагревательные элементы — конфорки. Конфорки эти могут быть разного типа:

Без посуды (правильно подобранной) индукционная плита не работает

Спиральная конфорка - наиболее распространенный вариант

Спиральная конфорка — наиболее распространенный вариант

Галогенные нагреваются за несколько секунд

Как видите, конфорки разные, для приготовления пищи используют различные процессы, но общее устройство варочных панелей при этом одинаковое. Чтобы во время ремонта варочной панели проще было искать поломки, надо знать, как устроено оборудование.

Устройство варочной панели

Основные узлы варочной поверхности — конфорки и панель управления. У каждой конфорки имеются контакты для подключения и управляющее реле (термореле). Через контакты конфорка соединяется с панелью управления, а термореле следит за температурой нагрева поверхности и отключает/включает питание. Проблемы с конфорками чаще всего связаны с некорректной работой теле управления или ослабленными/подгоревшими контактами.

Устройство конфорки стеклокерамической варочной поверхности

Соединяются блок управления и конфорки между собой при помощи проводов. Это — еще один источник проблем. Разобраться с поломками этих устройств можно без особых навыков. Нужен будет мультиметр и паяльник. Так как при повреждении какого-то элемента, его надо будет выпаять, купить такой же исправный, установить его на место. При проведении этих работ, не стоит надеяться на память. Лучше всего перед началом работы сфотографировать все. Позже, в процессе, также периодически делать фото. Во всяком случае, каждый раз перед тем, как что-то менять в узле, сфотографируйте его. Проще будет устанавливать новый элемент или ставить на место прежний.

Общее устройство электрической варочной панели

Сложнее всего разбираться в поломках блока управления. Тут нужны серьезные знания по схемотехнике. Если их нет, лучше по этому вопросу обратиться к специалисту.

Расположение деталей, их форма могут быть разными, и зависят от производителя, модели, но в общем строение варочной панели с электрическими конфорками очень похоже.

Проблемы с управлением

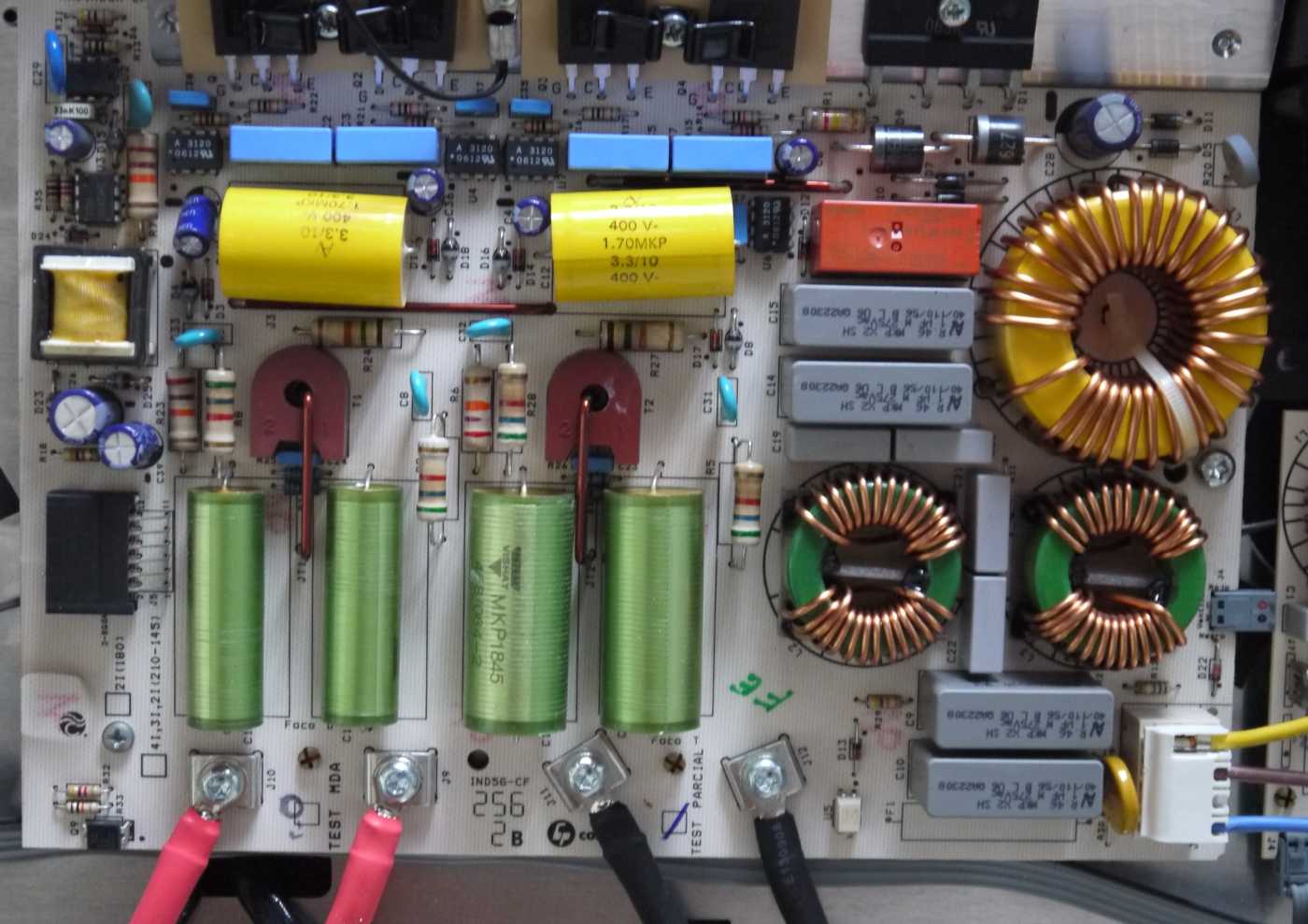

Самый сложный случай — проблемы с платой управления. Тут мало что можно сделать самостоятельно. Как понять, что виноват блок управления? По отсутствию сигнала при нажатии кнопок. Если питание включилось, но дальше при задании режимов работы никаких звуков или видимых изменений состояния нет, скорее всего, проблема в управлении. В этом случае ремонт варочной панели состоит из простых действий.

Если плита вас «не слушается», для начала тщательно очистите поверхность — грязь может стать причиной такого поведения. Далее следует проверить параметры питания. Слишком низкое напряжение в сети может повлиять на работу управления.

Панель управления - самый сложный для ремонта участок

Панель управления — самый сложный для ремонта участок

Если напряжение в норме, а изменений нет, пробуем перезагрузить программы. Для этого обесточиваем варочную поверхность. Если она подключена через вилку с розеткой, вынимаем вилку. Отключения кнопкой недостаточно. Если подключали плиту через клеммную колодку, проще выключить автомат на щитке. В обесточенном состоянии плита должна находиться не менее 10 минут. Дальше ее можно включить и попробовать заново. Если был простой «глюк» управления, это помогает, если проблемы серьезнее — нет. Если все действия не принесли результата — вызывайте мастера.

Ремонт варочной панели своими руками: что делать если не включается конфорка

Если конфорка не включается, причин может быть несколько:

подгорание или ослабление контактов;
неисправность теплового реле;
проблемы с проводами, идущими к этой конфорке;
перегорание нагревательного элемента.

Все эти проблемы можно устранить своими руками. Ремонт варочной панели начинается с ее разборки. Ее надо отключить от сети, отсоединить от столешницы. Перенести варочную панель на застеленный чистой тканью стол, перевернуть стеклом вниз, открутить крепежные болты, расположенные по бокам, аккуратно, удерживая керамику, перевернуть и снять керамическую панель. Так мы получаем доступ к внутренностям и может ремонтировать варочную поверхность своими руками.

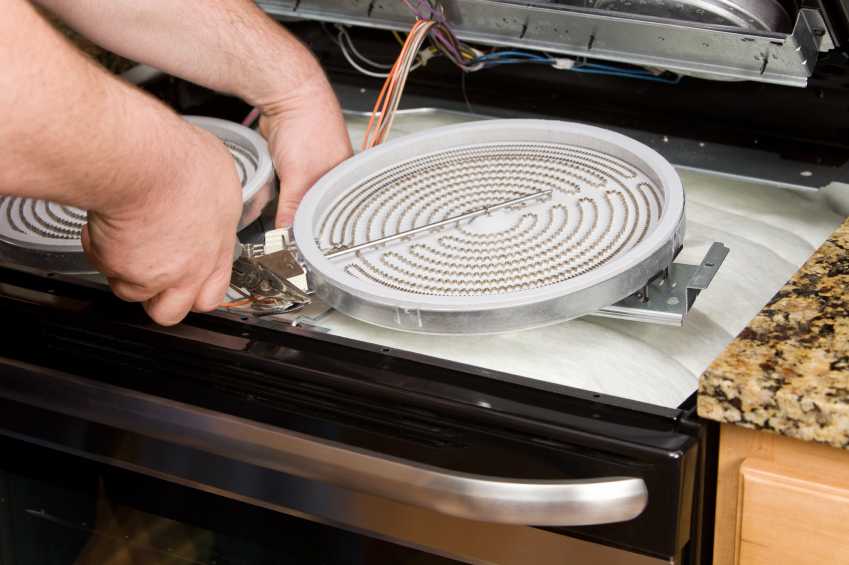

Начинаем ремонт варочной панели: снимаем стеклокерамическую плиту

Первое что надо сделать — осмотреть провода, которые идут к нерабочей конфорке, проверяем контакты. Нарушение целостности проводов и подгорание контактов — очень частая причина поломки. В частных домах проводку могут погрызть мыши, а контакты подгорают из-за недостаточно качественной сборки. Если визуально все в порядке, дергаем за провода, проверяя качество контакта. Если видны где-то следы копоти, контакт разбираем, зачищаем до чистого металла, упаковываем обратно, устанавливаем и хорошо зажимаем. Последний этап проверки проводки и контактов -измерения. Берем мультиметр, проверяем провода на целостность (прозваниваем) и на пробой изоляции (на корпус и между собой). Как пользоваться мультиметром читайте тут.

Если отклонений в проводке не обнаружено, осматриваем тепловое реле. Оно находится рядом с конфоркой (электромеханическое), прикрыто пластиковой крышкой. В некоторых моделях реле вынесены в блок управления (электронные). Тогда, чтобы определить, какое именно реле отвечает за нагрев нужной нам конфорки, отслеживаем его по проводам.

В некоторых моделях тепловые реле установлены на плате управления

Если реле электромеханическое, поддеваем его крышку отверткой, осматриваем контакты. Тут могут быть обугленные, искривленные или сплавленные контакты. Оно подлежит замене. Если реле электронное, смысла вскрывать его нет. Измеряем его сопротивление, сравниваем со стоящими рядом исправными. Есть отклонение — нужна замена.

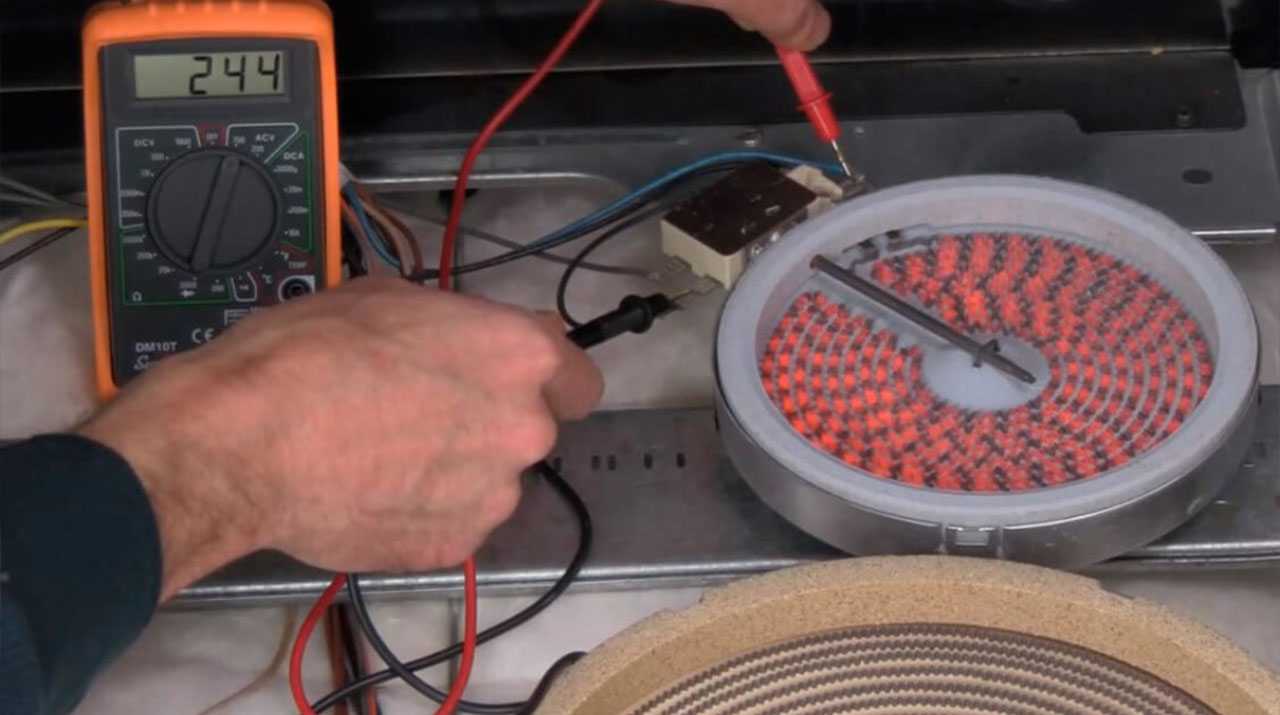

Если и с реле все в порядке, возможно, перегорела конфорка. Для проверки измеряем сопротивление. Если оно велико или стремиться к бесконечности (обрыв), проблема в спирали, ТЭНе и т.д. Чтобы найти замену, ищем номер конфорки (написан на ее корпусе). С этим номером идем магазин или ищем через Интернет. Далее ремонт варочной панели — замена сгоревшей конфорки. Отпаиваем все провода, снимаем, ставим новую, подключаем.

Если вообще не включается

Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).

При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).

Что делать если варочная панель не включается? Первым делом проверить шнур и контакты

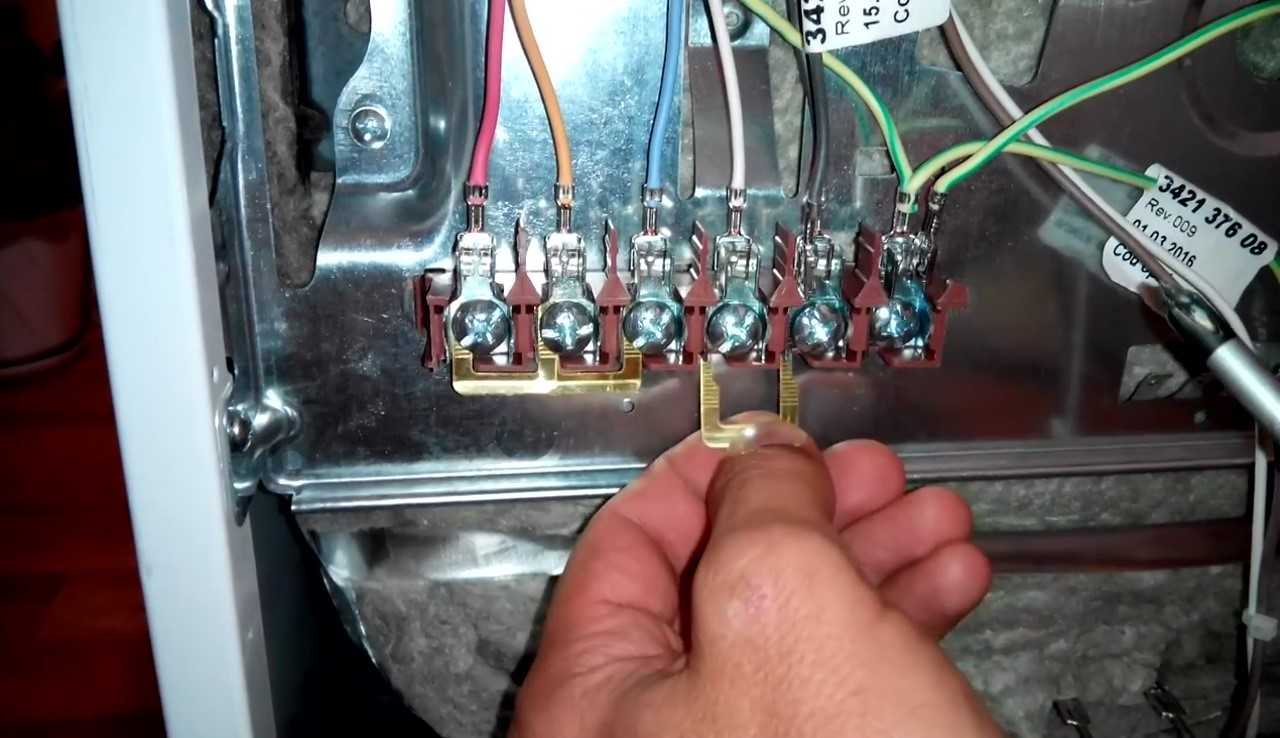

Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.

Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.

Виды плавких предохранителей

Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.

Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.

Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.

Как отремонтировать конфорку стеклокерамики электроплиты

В электроплитах очень частая неполадка — неработающие конфорки. В некоторых случаях их можно быстро и легко починить в домашних условиях даже без обращения в сервисный центр, где ремонт будет стоить очень дорого.

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Важно: чтобы вернуть технику к жизни самостоятельно в домашних условиях, недостаточно правильно найти причину поломки, но и провести специальные ремонтные мероприятия, которые вернут оборудование к жизни.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток. Среди них должны присутствовать:

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

рожковые и накидные ключи;
пассатижи;
кусачки;
паяльник;
бокорезы;
изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Поломка конфорок в электрической плите

В зависимости от модели оборудования может содержаться различное число конфорок. При минимальной комплектации их насчитывается только 2. Обычно в стандартных электрических варочных панелях производитель устанавливает 4 конфорки.

Нагревательные элементы могут отличаться:

классический вариант: конфорки установлены на эмалированной панели, нагревательный элемент располагается внутри.
современный вид: панель представляет собой сплошную керамическую плоскость, в которую установлены различные типы нагревателей внутрь.

Прежде чем приступить к ремонту бытовой техники, обязательно стоит определить, к какому типу конфорок относятся те, что вышли из строя. Есть несколько основных видов:

старые конфорки, которые были выпущены еще в советское время. Их основная отличительная черта – чугунные элементы, которые достаточно медленно нагреваются и в последствие остывают;
трубчатая спираль. В их основе лежит специальная трубка, которая оснащена полой плоскостью. Благодаря этому происходит циркуляция теплого воздуха, что значительно повышает эффективность работы. Конфорки такого вида очень сложно поддаются ремонту в домашних условиях;
керамические конфорки. Имеют достаточно простую конструкцию, поэтому самостоятельный ремонт не должен вызвать никаких трудностей;
конфорки с галогеновым устройством. Излучатель устанавливается в нескольких отличных друг от друга местах, что позволяет панели быстро нагреваться, при этом максимально экономить электроэнергию. Но ремонтировать такое оборудование лучше у квалифицированного специалиста. Так как одно неправильное движение сможет полностью вывести из строя бытовую технику. Это приведет либо к дорогостоящему ремонту, либо к покупке новой варочной панели.

Во всех современных моделях используется силовой провод со специальным сечением, чтобы обеспечить полноценную подачу тока к конфорке. Также она должна быть соединена с такими приборами, как регулятор и термостат. Благодаря этому обеспечивается надежная защита от возможного перегрева в будущем при постоянном эксплуатировании варочной панели.

Разновидности неисправностей

Если электрическая варочная панель постоянно находится в работе, то у нее могут возникнуть определенного рода поломки. Они появляются независимо от фирмы-производителя или срока службы оборудования. К основным видам поломок относятся:

Запах гари при включении. Прежде всего это может свидетельствовать о том, что на конфорках осталась пригоревшая пища. После того как их тщательно вымыть и высушить, от неприятного запаха не останется и следа. Если начало пахнуть сгоревшей пластмассой или резиной, лучше сразу вызвать профессионального мастера по ремонту бытовой техники.
Перестал греться нагревательный элемент. Обычно это говорит о том, что конфорка вышла из строя, то есть пришло время заменить ее новой. Но в некоторых случаях причиной поломки становятся провода, которые обладают некачественными контактными соединениями. Поэтому необходимо знать, как правильно прозвонить конфорку электроплиты, и после этого припаять обратно отошедшие провода.

Важно: при самостоятельной установке оборудования можно неправильно выполнить все предписания. Поэтому необходимо проверить все действия и подключения строго по схеме в прилагаемой инструкции.

Как найти неисправность в электрической варочной панели

Прежде чем приступить к поиску проблемы в работе конфорок, следует обратить внимание на модель оборудования и год выпуска. В каждой плите есть свои тонкости и особенности, которые обязательно следует учитывать, перед тем как разобрать технику. Но в большинстве случаев следует придерживаться следующего алгоритма действий:

Проверить вольтметром напряжение в самой технике и розетке, к которой она подключается.

При необнаружении неисправности нужно проверить и визуально осмотреть следующие детали:

Важно: от того, насколько правильно выявлена поломка, будет зависеть дальнейший ремонт. Если все сделать правильно, то в течение короткого срока бытовой техникой можно будет опять пользоваться в полном объеме.

Как самостоятельно починить конфорку в электрической варочной панели

Чтобы вернуть технику к жизни, необходимо знать, как правильно провести ремонт или поменять конфорку на электроплите. От этого зависит, сколько оборудование сможет проработать в будущем. К основным этапам, которые помогут восстановить варочную панель, относятся:

Открутить гайку, тем самым снять заземление с техники.
Здесь может располагаться кольцо или скоба. Они помогают прижать необходимый элемент к основанию.
Конфорка может крепиться к технике 2 способами. Среди них:
резьба;
вставка в специальное отверстие.

В первом случае резьбу следует смазать маслом и зачистить, поле чего конфорку можно аккуратно достать. Во втором – поддеть отверткой и достать.

В том случае, если конфорки старого образца пригорели, то оптимальным вариантом станет, после того как их неоднократно снимали, заменить новыми. Это сможет гарантировать долгий срок службы кухонной технике. Главное, подобрать детали нужного размера.

Чем новее оборудование, тем больше у него встроено электроники. Ремонт таких изделий гораздо сложнее и затратнее, поэтому если нет уверенности в том, что ремонт своими руками будет выполнен правильно, лучше обратиться в специальную ремонтную мастерскую.
