Как починить терморегулятор в духовке

Термостат духовки: что это за устройство, его функции и принцип работы

Бытовых приборов изобретено довольно много, служат они для разных целей, однако существует несколько видов агрегатов, без которых не в состоянии обойтись ни один дом или квартира. Это незаменимые кухонные помощники — те, что хранят продукты, и те, которые помогают ее готовить. Если без холодильников или морозильников жизнь сильно осложняется, то без плит обойтись попросту невозможно. Но, как и любая другая техника, в один далеко «не прекрасный» момент они выходят из строя, поэтому хозяевам приходится либо устранять неисправность, либо выбирать и приобретать новую модель. Именно последняя операция иногда вызывает сильные затруднения, в первую очередь — из-за духового шкафа, от которого во многом зависит комфортность приготовления пищи. Не второстепенную роль в работе этой части прибора играет терморегулятор. Поэтому разобраться в том, что такое термостат духовки, насколько важен этот узел, пытаются многие будущие хозяева приборов-«поваров».

Немного слов о газовых духовках

Поскольку главным героем статьи является термостат духовки, а наиболее распространенными из-за дешевизны топлива остаются газовые приборы, то о них и нужно немного рассказать. Причина такого отступления — «неприлично» широкий ассортимент этих агрегатов.

Виды духовок, устройство и принцип работы

Существуют приборы, которые устанавливаются отдельно, и духовые шкафы, совмещаемые с варочной панелью. За приготовление пищи в духовке отвечают горелки, расположенные внутри конструкции. Нагрев бывает трех видов. В продаже можно найти разные модели:

1. Агрегаты с грилем — с горелками, находящимся в верхней части шкафа.
2. Стандартные газовые плиты с обычным нагревом. Это классический вариант — горелки, которые располагаются в нижней части шкафа.
3. Конвекционные приборы. В этом случае нагревательные элементы тоже находятся внизу, но равномерно распределение тепла обеспечивают встроенные в аппарат вентиляторы.

Но это еще не весь список дополнительных приспособлений, которые могут оказаться в духовом шкафу. Помимо термовентиляторов в мини-печи может устанавливаться:

• электророзжиг;
• термостат, автоматические системы очистки;
• таймеры, сигнализирующие о начале или окончании работы;
• система безопасности, контролирующая поступление/наличие газа.

Вместе с духовой плитой будущие владельцы получают набор противней, жаровню, вертела и т. д. Если рассматривать все элементы, то одним из главных приспособлений является термостат, задача которого проста, но работа необходима.

Теперь надо сказать о признаках, свидетельствующих о неполадках данного узла. Как и все конструкции, терморегулятор тоже «имеет право» сломаться. Понять, что с термостатом «случилось страшное», довольно легко. Когда прибор неисправен, увеличивается время приготовления блюд, пища либо пригорает, либо, наоборот, остается сырой.

Термостат духовки: что это за устройство?

Нетрудно понять, что если первая часть сложного слова приставка «термо-», то речь идет о высокой температуре. Но это знание по-прежнему не дает понимания того, для чего все-таки предназначается это приспособление. Данный узел отвечает за контроль температуры в духовом шкафу. Термостат, или терморегулятор, автоматически регулирует этот параметр, включая или выключая нагрев, увеличивая или уменьшая температуру.

Как правило, термостат называют терморегулятором, и наоборот. На самом деле, это разные приборы, имеющие как общее, так и различия.

1. Общее. Если терморегулятор способен самостоятельно поддерживать температуру на необходимом уровне, то его можно с полным правом называть термостатом. Когда он является частью этого прибора, это название также будет корректным.
2. Разница. Терморегулятор может быть отдельным, независимым элементом. Термостат — самостоятельно работающая конструкция, в которую входит и терморегулятор. Задача первого прибора — изменение температуры, функция термостата — поддержание температурного режима.

Это приборы есть как в газовых, так и электрических духовках, однако принцип их работы в старых и новых моделях, в приборах разных типов и производителей может несколько отличаться. Термостат духовки находится сразу за регулировочной ручкой панели духового шкафа. При ее повороте хозяева изменяют температурный режим, а его регулировку обеспечивает именно термостат духовки.

Такие устройства используют не только в этом виде бытовой технике. Термостаты являются элементами всех систем, где необходимо что-либо нагреть или, наоборот, охладить. Примеры — отопительные приборы, системы охлаждения двигателей автомобилей, промышленные печи, системы климат-контроля, холодильники и т. д.

Принцип работы термостата

Частью термостата считают и саму ручку — терморегулятор, или регулировочный кран плиты. Если рассматривать старые модели газовых плит, то устройство выглядит относительно простым.

К капсуле термостата подключена тонкая (капиллярная) медная трубка, на другом ее конце находится сборочный зонд, который устанавливают непосредственно в духовом шкафу. В мини-емкости и трубке находится жидкость (например, гликоль). Когда зонд нагревается до необходимой температуры, то жидкость расширяется, воздействует на регулировочный блок, отключая прибор. Когда духовка начинает остывать, терморегулятор быстро увеличивает подачу топлива, давая возможность духовке разогреваться.

Виды терморегуляторов

Термостаты бывают механическими, электромеханическими или электронными.

Механические устройства

Первые конструкции чаще всего используются в духовках газовых агрегатов. В них электронные компоненты отсутствуют. Работают такие узлы довольно просто.

1. После того как кран подачи газа открывается, максимальное количество топлива начинает поступать в духовку до тех пор, пока температура не достигнет выставленного значения.
2. Когда температура достигнута, термостат ограничивает работу крана, переводя его на минимальный режим. Температура перестает повышаться, какое-то время она держится на одном уровне.
3. После незначительного падения температуры прибор снова начинает подавать топливо по максимуму. Когда показатель снова достигнет нужного значения, опять следует переключение в минимальный режим.

Несмотря на несложность этого узла, после выхода его из строя данное устройство необходимо заменить целиком. Основные элементы механического регулятора — газонаполненная колба, капиллярная трубка и мембрана. Разбирать и собирать данную конструкцию, работающую с потенциально опасным топливом, не рекомендуется.

Электромеханические узлы

В составе таких термостатов есть контактные группы, или пары. Это вид устройств делится на 2 группы.

1. В первой находятся приборы, в составе которых присутствует капиллярная трубка, мембрана, а также газонаполненная колба. Последний элемент выступает в роли датчика температуры. В этой колбе находится газ, который заключен между дисками из металла. Когда температура повышается до заданного значения, вещество расширяется, разъединяя диски. Те, в свою очередь, размыкают цепь. После охлаждения газа диски снова сходятся, замыкая контакты.
2. Во второй группе температурный датчик заменяет биметаллическая пластина. Принцип работы этого устройства основан на неодинаковом нагреве элементов, выполненных из разных металлов. Одна пластина нагревается меньше, поэтому не изменяется. Вторая, при повышении температуры изгибается. Пока обе пластины остаются ровными, электрическая цепь остается замкнутой. Когда происходит деформация одного металлического элемента, она размыкается.

В обоих случаях благодаря работе мембраны или пластины замыкаются или размыкаются контактные пары. Разница между группами приборов в скорости реакции на повышение температуры: газ нагревается и расширяется быстрее, чем пластины из металла. Ни один из видов электромеханических конструкций также не подлежит ремонту. Устройства заменяют только целиком.

Электронные термостаты

В этих, более сложных, конструкциях температура контролируется электронным компонентом — датчиком — терморезистором или термотранзистором. Приборы по-разному контролируют рост температуры. Есть два типа сенсоров:

• в первом рост температуры пропорционален росту сопротивления;
• во втором, наоборот, при увеличении температурных показателей сопротивление снижается.

Оба типа датчиков соединяются проводами с откалиброванным контроллером, который контролируя параметры сопротивления, дает команду реле размыкать либо замыкать контактные группы. Моделей электронных термостатов существует множество. В этом случае замена любых узлов элемента (датчиков, микросхем, проводов, реле) возможна.

Если сравнивать эти приборы с другими разновидностями, то преимущество находится на стороне электронных регуляторов тепла. Они позволяют с высокой точностью выставлять и поддерживать необходимую температуру. Кроме того, ассортимент устройств дает возможность выбрать максимально удобную, даже «умнейшую», конструкцию. Основных видов электронных термостатов существует три.

1. Непрограммируемые. Это цифровой дисплей, на котором располагаются кнопки для выставления нужных температурных параметров. Такие устройства не отличаются широким функционалом.
2. Программируемые. Данные приборы можно назвать максимально удобными: они позволяют выставлять температуру, точное время включения духовки, а также запрограммировать ее на конкретные дни работы.
3. Беспроводные термостаты. Это самые совершенные устройства, благодаря которым можно контролировать работу бытового прибора, находясь далеко от дома. Используются два вида беспроводной связи — Wi-Fi или Bluetooth. Эти приборы используются в системах отопления.

Помимо контроля работы оборудования, умные беспроводные приборы могут выполнять и иные функции. Например, оповещать хозяев, отправляя на телефон сообщения о возникших неполадках.

Как можно проверить термостат духовки?

Любой прибор не застрахован от неисправностей. Для термостатов свойственны два вида неполадок: погрешность — несоответствие реальных температурных показателей тем, что заданы, и постоянно сомкнутые либо разомкнутые контакты, которые перестают зависеть от температуры.

Механическая модель

Если в бытовой технике работает механический термостат, то выявление проблемы упрощается. В этом случае сначала духовку включают, выставляя самое низкое значение температуры. Включенный прибор оставляют нагреваться на 15-20 минут. Спустя это время пламя должно стать минимальным: оно остается стабильным.

Чтобы проверить термостат газовой духовки, после того как конкретная температура задана, рекомендуют некоторое время понаблюдать за пламенем горелки. Если оно осталось на прежнем уровне, или уменьшилось, то можно сделать вывод, что оборудование работает нормально. Второй способ — использование дополнительного термометра, альтернатива ему (или помощник) — мультиметр с термопарой.

Электромеханический прибор

Такой терморегулятор дает возможность проверить его работоспособность двумя способами.

1. Традиционный метод. Духовку включают, затем регулятор выставляют на 100 или 150°. Температуру в камере через некоторое время проверяют термометром. При исправности прибора реальное и заданное значение должны совпадать. Погрешность в показателях непосредственно при включении-выключении прибора не является неисправностью, это особенность его работы. Например, при установке 150° термостат духовки будет отключать нагрев при достижении 155°, а при падении до 145° нагрев включит. Как правило, нормой считается разница в 5°.
2. Сложный способ. В этом случае прибор отсоединяют от устройства, находят контакты, которые снимают и замыкают друг с другом. Затем к ним подключают тестер, который заранее настраивают на режим прозвона. Если духовка холодная, то они обязаны звониться коротко, поскольку сопротивление почти равно нулю. Потом терморегулятор передвигают на 150°. Если спустя 10 минут на тестере не показывается разрыв, то ручку начинают медленно крутить в сторону уменьшения.

Второй метод считается менее точным, однако для диагностики термостата бытового прибора он вполне подходит. В любом случае, расхождения в показаниях на 5-10° являются допустимыми. Большие погрешности — уже доказательства того, что термостат нуждается в замене (механический или электромеханический) или в ремонте (электронный). Однако иногда в проблеме виноват не терморегулирующий узел, а дверца, которая может прилегать неплотно. Для ее ремонта лучше пригласить специалиста.

Электронное устройство

В этом случае оптимален первый способ проверки электромеханического узла. Если необходима полная диагностика всех элементов конструкции, то тестируют работу реле, замеряют сопротивление датчика, а также проверяют работоспособность контроллера, целостность проводников.

Что делать, если термостат «дезинформирует»?

Если устройство работает неправильно, то возможны два варианта решения проблемы — замена терморегулятора или калибровка.

Как заменить термостат духовки?

Это самый простой узел, поэтому его можно заменить самостоятельно, особенно если навыки подобной работы у хозяина-мастера уже есть. Сначала приобретают прибор, аналогичный тому, который был установлен в духовке. Сама операция по замене состоит из нескольких этапов.

1. Первые делом снимают с панели духовки регулировочный кран, затем ослабляют винты крепления терморегулятора.
2. Перед тем как приступать к дальнейшим действиям, схему подключения проводки фиксируют на бумаге, или фотографируют.
3. Затем аккуратно отключают зонд прибора, извлекают старый термостат, заменяют его новой конструкцией, затягивают ослабленные винты.

Купленный узел подсоединяют согласно запечатленной схеме, подключают зонд, потом возвращают на место ручку регулятора. После завершения работы проводят проверку нового элемента обычным, механическим термометром. В том случае если показания совпадают или расходятся минимально, можно считать, что работа выполнена успешно. Эту процедуру проводят при замене механических или электромеханических приборов.

Цены на термостат можно узнать тут:

Простейшая регулировка устройства

Этот вариант исправления проще, к тому же отпадает надобность приобретать новый узел. Но данный способ подходит только для старых моделей. В таком случае действуют таким образом:

1. Точно так же демонтируют ручку регулятора с панели управления духовкой. За ней находят два винта, их ослабляют, но не удаляют.
2. В паз вставляют отвертку, затем производят простейшую «калибровку» — проворачивают регулировочный винт. Если необходимо понизить температуру, то его передвигают против часовой стрелки, для повышения поворачивают по часовой.

В некоторых моделях термостатов предусмотрена возможность регулировки при помощи винта, располагающегося на корпусе вала. Одна восьмая оборота отвертки увеличивает либо уменьшает температуру на 25°.

Не все хозяева при любой неисправности тут же ищут мастера, так как в некоторых случаях можно легко найти информацию, а затем самостоятельно восстановить работу приборов. Например, о том, как работает термостат духовки, что делать в случае его «забастовки», расскажет следующий видеоролик:

Как проверить и заменить термостат духовки

Бытовые кухонные плиты, работающие на природном газе, можно назвать классическими. И, несмотря на то, что в последние годы по ряду определенных причин, особенно это касается городских жителей, на первый план выходят плиты, работающие от электричества, газовое оборудование для кухни по-прежнему не теряет своей актуальности и остается широко востребованным. Уступая по степени оснащения различными функциями электроплиткам, газовые печи уже давно не похожи на своих предшественников 20- или даже 10-летней давности.

В первую очередь изменились варочные панели данных приборов. Ну, и конечно, духовые шкафы газовых плит. Духовки являются одной из главных причин, по которым многие хозяйки выбирают для своей кухни газовую плиту, а не ее электрический аналог. Вот именно о духовках газовых плит, их устройстве, возможных неисправностях и способах их устранения мы и расскажем в нашей статье.

Духовой шкаф

Виды, устройство и принципы работы духового шкафа газовой плиты

По своим видам различают духовки:

• отдельно устанавливаемые приборы;
• духовые шкафы, совмещенные с варочной панелью.

Приготовление пищи в газовых духовках происходит за счет ее нагрева расположенными внутри шкафа горелками.

Различают три вида нагрева:

• Стандартный. Горелки расположены в нижней части духовки;
• Гриль. Нагрев осуществляют верхние горелки;
• Конвекционные духовки. Нагревательные элементы находятся внизу. Равномерное распределение горячего воздуха осуществляется за счет его принудительного перемещения встроенными вентиляторами.

Кроме названных нами термовентиляторов, в духовые шкафы устанавливаются:

• электророзжиг;
• система безопасности газ-контроль;
• термостат духовки плиты;
• таймеры со звуковыми сигналами начала и окончания работы;
• автоматические системы очистки различных принципов действия;
• наборы противней, вертелов и т.п.

Газовые плиты с термостатом духовки «Gorenje»

Кран термостат для духовки Горение (как и любого другого производителя) имеет и другое название – терморегулятор. Опережая вопрос наших читателей, что это такое и для чего нужен термостат духового шкафа, отвечаем. Терморегулятор является обязательным для современных газовых плит устройством, осуществляющим постоянный контроль (в работающей плите) за температурным режимом внутри духового шкафа, при возникновении необходимости регулируя ее путем отключения/включения подачи газа к горелкам.

Управление производится при помощи ручки с нанесенными на нее значениями температур. Поворачивая ручку в ту или иную сторону, задается необходимое значение в градусах.

Основные неисправности и их признаки

Несмотря на элементарное по простоте устройство, защитный термостат для духовки, как и любые другие механические устройства, подвержен поломкам.

Определить то, что в работе терморегулятора не все в порядке, достаточно просто. Об этом вам расскажет приготавливаемая в духовке еда. А именно:

• еда пригорает;
• остается сырой;
• срок приготовления пищи значительно увеличился.

Как проверить термостат духовки Горение на исправность

Как вы уже могли понять, терморегулятор играет ключевую роль в качестве приготавливаемой в духовке пищи. Если в температурном режиме духового шкафа возникают определенные сбои, названные нами ранее, то следует проверить исправность терморегулятора.

Осуществляется это следующим образом:

1. Устанавливаем ручку термостата на значение в 150 градусов.
2. Внутри духовки располагаем механический термометр в металлическом корпусе таким образом, чтобы его шкала просматривалась через защитное стекло духовки. Для сравнения. Механический термометр стоит 100-150 рублей. Терморегулятор для духового шкафа обойдется вам в сумму от 1250 рублей.
3. Включаем духовку в работу и по истечении 20-25 минут, необходимых для набора заданной температуры в 150 градусов, сравниваем значения на ручке термостата и механическом термометре.

При расхождении значений в плюс-минус 5 градусов, термостат считается исправным. Значит, причину неисправности духового шкафа следует искать в другом месте.

Если же полученные экспериментальным путем данные о температуре внутри духовки расходятся более чем на 10 градусов, терморегулятор следует заменить на новый.

Замена термостата своими руками

1. Приобретите новый терморегулятор нужного бренда.
2. Снимите ручку регулировки с панели управления плиты.
3. Ослабьте винты крепления термостата.
4. Предварительно сфотографируйте (запишите) схему подключения электропроводки к датчику терморегулятора и после этого отключите ее.
5. Извлеките термостат из элементов крепления.
6. Замените его новым устройством.
7. Затяните ослабленные ранее винты.
8. Подключите провода согласно зафиксированной схеме.
9. Установите ручку регулятора на прежнее место.
10. Произведите тестирование духового шкафа на соответствие заданных температур при помощи механического термометра.

Если показания совпадают, ваша духовка готова к работе. Описанная нами проверка на исправность и работа по замене защитного термостата относятся к механическим устройствам.

Кроме них, существуют термостаты:

• Электрические. Сочетание электрических и механических контактных групп. Работы по диагностике и ремонту (замене) производятся аналогично механическому термостату.
• Электронные. Высокотехнологичные термодатчики, устанавливаемые на современных моделях газовых шкафов.

Данные о возможных неисправностях, в том числе и термостата, выводятся на дисплей плиты в виде кода ошибки, полученного в результате самодиагностики оборудования.

КАРТРИДЖИ лазерные BROTHER, CANON, HP, KYOCERA MITA, PANASONIC, RICOH, SAMSUNG, XEROX

Картриджи лазерные, картриджи москва, картриджи для принтеров, мфу, факсов, продажа картриджей, тонер-картриджи

Ремонт терморегулятора духовки своими руками – Как проверить термостат — лучшие методики ремонта

Как проверить термостат — лучшие методики ремонта

Как проверить термостат

Обслуживание духового шкафа (электрической духовки) Термостаты. Термостат духовки (духового шкафа) устройство надежное и служит дольше заявленного срока эксплуатации духовки (духового шкафа).

Если духовой шкаф (духовка) не нагревается равномерно или не нагревается вообще, термостат (терморегулятор) может быть неисправен.

Во-первых, определите, какая температура в духовом шкафу (электрической духовке), с помощью специального термометра.

Чтобы определить, какая температура в духовом шкафу (электрической духовке), для этого положите в духовку (духовой шкаф) термометр на центральной стойке внутри духовки и включите духовку на 20 минут, термостат же (терморегулятор) установите в пределах температур между 50 градусов и 100 градусов.

Если термометр в духовке показывает температуру с разбегом в 40- 60 и более градусов, чем заданная термостатом духовки, термостат должен быть заменен на термостат (терморегулятор) такого же типа и номинала. Ремонт духовки духового шкафа Днепр на дому не дорого.

Как проверить термостат

Шаг 1: Снимите ручку термостата на панели управления. Ослабьте винты, снимите термостат (терморегулятор).

Шаг 2: Отсоедините электрические провода от термостата (терморегулятора)..

Шаг 3: Отсоедините датчик термостата (терморегулятора) внутри духовки с мест крепления и выньте его наружу.

Шаг 4: Отложите неисправный термостат (терморегулятор) в сторону, с целью не попутать с новым такого же типа и номинала.

Шаг 5: Заведите датчик нового термостата (терморегулятора) в пазы держателей термостата во внутренней камере духового шкафа (электрической духовки).

Шаг 6: Закрепите новый термостат (терморегулятор) при помощи винтов, на передней панели духовки, (духового шкафа), так же, как был установлен его предшественник (не исправный термостат).

Шаг 7: Подключите электрические провода к новому термостату (терморегулятору), таким же образом, как были подключены к старому термостату (терморегулятору).

Включите духовой шкаф (электрическую духовку). Установите температурный режим в пределах 50 градусов, положите внутрь специальный термометр.

Проверьте показания температуры, на термометре в момент срабатывания (отключения) термостата (терморегулятора) духовки (духового шкафа) при наборе заданной температуры. Как отремонтировать электрическую духовку духовой шкаф не дорого.

Показания на шкале термостата (терморегулятора) и на внутреннем термометре должны совпадать с погрешностью на величину инерционности внутреннего термометра.

Запчасти для электрических духовок духовых шкафов — купить

Post Views: 5 763

Ремонт электрических духовых шкафов своими руками

Современные духовые шкафы ломаются достаточно редко, но проблемы в их работе не исключены. Сложность в том, что конструкция и все ее элементы не предусматривают постороннего вмешательства. Ремонт духовых шкафов на дому производится обычно путем замены комплектующих и проводит его в большинстве случаев опытный мастер. Однако в некоторых случаях поломки можно устранить самостоятельно.

Когда имеет смысл вмешиваться в конструкцию

Если вы решили попробовать отремонтировать духовой шкаф своими руками, то стоит знать ситуации, когда делать этого не следует. Однозначно не нужно вскрывать корпус, если:

• электрический духовой шкаф находится на гарантии;
• информационная панель духовки показывает, что проблема заключается в поломке сложного компонента;
• вы ничего не смыслите в электротехнике.

Во время гарантийного срока весь ремонт производятся бесплатно. За исключением следующих случаев:

1. На конструкции присутствуют следы попыток вскрытия – стертые или поврежденные головки болтов, саморезов, снятые пломбы.
2. Внутрь духовки проникли насекомые или грызуны, что вызвало короткое замыкание или механическое повреждение узлов и проводов.
3. Подключение произведено неправильно, без соблюдения рекомендаций производителя.
4. Повреждение электронных компонентов произошло из-за изменения параметров напряжения, в результате которого оно вышло за обозначенные производителем критические пределы.

Во всех случаях, когда гарантия снимается, ремонт придется оплачивать в полном размере. Та же ситуация наблюдается при истечении срока гарантийного обслуживания.

Первичная проверка

Прежде чем хвататься за мультиметр, надевать перчатки и доставать набор отверток, имеет смысл проверить наличие энергопитания в духовке. Стоит поискать ответы на следующие вопросы:

1. Подается ли питание?
2. В порядке ли силовой кабель?
3. Хороший ли контакт между розеткой и вилкой?
4. Есть ли следы нагара, оплавления на вилке и розетке?
5. Не вышел ли из строя предохранитель вилки или духовки?
6. В идеальном ли состоянии силовой провод, нет ли на нем переломов, потертостей или оплавлений?

Проверка предохранителя в вилке

Если вышеописанных проблем нет, а духовка все равно не запускается, стоит проверить прибор на наличие стандартных неисправностей.

Какие неисправности чаще всего возникают

Рассмотрим типичные неисправности, методы их диагностики и необходимый ремонт электрических духовых шкафов в домашних условиях. Как говорилось выше, большинство работ по устранению неполадок заключается в замене узлов и деталей.

Сбой системы управления

Если вдруг выйдет из строя блок электронного управления духового шкафа, то будьте готовы отдать за ремонт кругленькую сумму. Для выявления этой проблемы в большинстве случаев делать ничего не нужно. Современные модели духовок оснащены системой самотестирования: электроника самостоятельно подаст сигнал путем вывода на дисплей кода ошибки.

Ремонт модуля управления своими руками возможен только в случае наличия опыта и знаний в электронной технике.

Детали заменяемы, их можно заказать по каталогу производителя. Пользователям, предпочитающим доставать из духового шкафа запеченную курочку, а не электронные платы, лучше вызвать квалифицированного мастера.

Если такой возможности нет или же квалификация сервисного персонала не вызывает доверия, вы можете заказать блок управления целиком. Это можно сделать на официальном сайте производителя либо в специализированном интернет-магазине. Установить плату на место сгоревшей обычно не составляет труда.

Поломка механических таймеров, переключателей режимов

В большинстве современных моделей, оснащенных механическими регуляторами, не предусматривается их разборка и чистка. Первичный ремонт заключается в удалении загрязнений извне, снятии контактных подводов и зачистке пластин-выводов на регуляторе или таймере. Если это не помогает или помогает не в полной мере, деталь следует заменить.

Некоторые старые модели допускают чистку механических регуляторов, после которой последние работают отлично, без нареканий. Производить обслуживание необходимо с помощью неагрессивных растворителей, например, уайт-спирита или слабого раствора нашатыря. Счищать окислы с контактных групп следует очень мелкой шкуркой, для устранения следов коррозии используются специальные грунтовки.

Переключатель режимов духовки

Поломка механического терморегулятора

Это деталь, которую часто меняют, в том числе и когда производится ремонт газовых духовых шкафов. Вмешательство в конструкцию прибора не предусматривается. Элемент заменяется целиком.

Вывод из строя нагнетателей

Вентиляторы обдува и гриля со временем перестают создавать качественный поток воздуха. Если двигатель работает, то следует очистить крыльчатку. На ней постоянно скапливается пыль, тогда как на выдувных вентиляторах – жир и масло.

После определенного срока эксплуатации нужно обязательно разбирать духовой шкаф и смазывать двигатель, если это предусматривается его конструкцией.

В случае выхода нагнетателя из строя, перемотка или другой ремонт просто нерентабелен – узел заменяется целиком. Аналогично поступают и с двигателем гриля. Он помещен в неразборный корпус вместе с редуктором.

Поломка ТЭНа

Нагревательные элементы духового шкафа постоянно работают в критическом режиме. Определить, работает ли ТЭН, достаточно просто. Для этого необходимо включить духовой шкаф на соответствующий режим нагрева и проверить температуру касанием руки в кухонной варежке. Способ работает, однако для более точного результата лучше применить пирометр. Прибор четко покажет равномерность разогрева по площади, обозначит предельную температуру в заданном режиме. Это позволит диагностировать «подгоревший» ТЭН не только полностью, но и частично.

Нагреватели заменяются после разборки корпуса, купить соответствующую деталь не составляет труда. Конкретную маркировку можно узнать после снятия ТЭНа либо по справочным данным вашей модели электродуховки.

Заключение

Последние три элемента, которые меняются без сомнений и колебаний – это лампа подсветки, термопредохранители и сенсорная пленочная панель. Все эти детали не подлежат чистке и ремонту.

О срабатывании термопредохранителя в аварийном режиме сообщит электроника духовки, а проблемы в работе пленочной сенсорной панели диагностируются по отсутствию реакции, необходимости оказывать избыточное давление, случайным срабатываниям. Лампу подсветки можно заменить самостоятельно, а вот для установки новых термопредохранителей или пленочного сенсора, лучше обратиться к мастеру.

Не регулируется температура в духовке, не работает терморегулятор

Поломка переключателя мощности

Самая вероятная причина, почему не регулируется температура в духовке — неисправностью переключателя, регулирующего её нагрев. Как и у любого другого переключателя в плите под воздействием высоких температур у него могут ослабнуть пружины контактов, или сами контакты могут подгореть. Починить переключатель сложно, его лучше заменить.

Сломался переключатель режимов

Другая «популярная» причина — поломка переключателя (тумблера) режимов: о возможных причинах можно почитать в статье «Не работает переключатель». Неисправный переключатель подлежит замене.

Неисправен сенсор

Неисправный сенсор регулировки температуры в сенсорной варочной панели приведет к тем же последствиям, что и сломавшийся механический переключатель мощности. Только вот починить что-то в сенсорной панели самому гораздо сложнее — здесь уж без хорошего знания электросхемы плиты и специального диагностического оборудования никак не обойтись.

Поломка терморегулятора

Если не работает терморегулятор, он не передает данные о температуре в модуль управления, и тот, естественно, не может адекватно регулировать температуру: зачастую в таких случаях работа духовки полностью блокируется.

Неисправен нагревательный элемент

Поврежденный нагревательный элемент — верхний или нижний ТЭН — также может стать причиной, из-за которой температура в духовке не меняется. Проверить их можно визуально: на исправном ТЭНе не должно быть никаких темных пятен, вздутий, трещин и прочих механических повреждений, после включения духовки ТЭН раскаляется докрасна. Для более точной диагностики нагревательный элемент надо «прозвонить» специальным прибором. Сгоревший ТЭН придется заменить. Кстати, в современных плитах один сгоревший нагревательный элемент может блокировать включение всей электроплиты.

Сбой модуля управления

В современных устройствах всё управляется электроникой, поэтому при каких-то поломках или сбоях в «мозгах» плиты последствия могут быть самыми разнообразными, включая неправильный нагрев духовки. Разбираться с этим, конечно, надо только специалисту с подходящим диагностическим оборудованием.

Замена термостата духовки | Ремонт таймера

Если духовой шкаф работает с неравномерным прогревом или не греет вообще, причиной тому может служить неисправный термостат!

Во-первых, необходимо определить путем замеров соответствие температуры в духовой камере с выставляя ручку мощности в различных положениях. Чтобы правильно это сделать, необходимо поместить датчик в камеру духового шкафа, включить духовку и через 20 минут снять показания термометра. Если температура в духовке отличается на 25 градусов выше или ниже выставленной температуры, то термостат полагается откалибровать.

• Удалите поворотную ручку терморегулятора от панели управления. За ручкой находятся два винта, которые необходимо ослабить, но не удалять.
• С помощью помещения отвертки в паз сделайте калибровку зубчатой пластины, проверните регулировочный винт для калибровки ( против часовой стрелки — понижение температуры, по часовой — увеличение температуры)

Некоторые термостаты могут регулироваться путем поворота винта на корпусе ручки управления вала. Поверните отвертку примерно на одну восьмую оборота для изменения калибровки температуры примерно на 25 градусов.

Диагностика термостата электроплиты

• Проверьте термостат VOM (мультиметр) устанавливается на шкале RX1. Клеммы находятся на задней части ручки управления регулятора температуры. Чтобы получить доступ к детали, необходимо снять лицевую панель.
• Отключить один из проводов от термостата и закрепить щуп BOM к каждой клемме термостата. Если термостат находится в рабочем состоянии, то датчик будет регистрировать нулевое значение. Если стрелка находится на более высоких значениях, то термостат неисправен и его требуется заменить.
• Для квалифицированного ремонта духового шкафа термостат необходимо заменить на новый того же типа.

Если требуется заменить термостат, выполните следующее:

• Отключите соединительные провода от клемм терморегулятора и отсоедините сам регулятор.
• Снимите крепежные винты и отключите зонд термостата от камеры духовки.
• Установите новый термостат в обратном порядке.

Ремонт и замена таймера духовки электроплиты

Таймер электроплиты обычно расположен на верхней лицевой панели. Если вы заметили что таймер неисправен, не пытайтесь отремонтировать его самостоятельно, доверьте подобную работу специалисту.

Проявления неисправностей таймера-программатора:

• духовка в плите постоянно тикает или пищит;
• невозможно выставить время или задать время;
• кнопки запали и не нажимаются;
• нет индикации.

Почему ломается таймер

Причин поломки таймера несколько. В основном потеря таймера происходит по причине попадания жидкости на электронную плату устройства, а также не редки случаи попадания жира через кнопки управления. В некоторых случаях таймер выходит из строя из-за неисправности электронных компонентов, тогда их достаточно просто заменить новыми.

Как происходит ремонт программатора

• Снимается задняя панель для доступа к частям управления электроплитой. Отпускаются пружинные зажимы фиксирующие заднюю панель и удаляются крепежные винты.
• Таймер извлекается из гнезда путем отгибания стопорных зубцов.
• Происходит удаление электрических проводов от корпуса таймера. Если при разборке таймера видны обгоревшие клеммы, то необходимо удалить провода для замены на новые.
• Таймер заменяется на новый или подлежит ремонту. Далее происходит монтаж и сборка в обратном порядке.

После окончания процесса сборки электроплиты происходит проверка таймера

• Установите время на таймере согласно инструкции.
• Установите таймер на отключение духового шкафа на минимальное время и проверьте срабатывание.

Ремонт духовых шкафов своими руками

Ремонт духовых шкафов своими руками

(1) (2) (3)

рис 1 (вид спереди)

рис 2 (вид сбоку)

рис 3 (вид сверху)

1. Переключатель режимов.
2. Регулятор температуры.
3. Верхний тен.
4. Круглый тен.
5. Нижний тен.
6. Внутреннее стекло.
7. Вентиляционные отверстия (охлаждение).
8. Верхняя решетка.
9. Ручка дверцы.
10. Внутренний корпус.
11. Модуль электронного управления.
12. Вентиляционные отверстия (охлаждение).
13. Табло таймера времени выполнения.
14. Охлаждающий вентилятор.
15. Вентилятор конвекции (вид сбоку).

Ремонт духовых шкафов своими руками

1. Модуль электронного управления электрическим духовым шкафом:

Ремонт духовых шкафов своими руками. Последние модели духовых шкафов комплектуются модулем электронного управления.

Задача модуля управления — это управление режимами работы функциональных узлов духового шкафа, согласно программе приготовления заданной пользователем.

Работает это следующим образом:

1. Выбирается режим приготовления.
2. Устанавливается необходимая температура приготовления.
3. Выбирается общий временной интервал приготовления.
4. Закрывается дверца электродуховки, и процесс запущен.

Модуль электронного управления выполняет инструкции, согласно выбранной программе. Процессор сопоставляет показания датчиков, и согласно показаниям датчиков управляет работой периферийных устройств духового шкафа (электродуховки).

В конце программы, когда программа завершена, модуль управления подаст звуковой или голосовой сигнал, информируя о завершении процесса приготовления. Как самостоятельно ремонтировать бытовую технику своими руками.

Выбор режимов или программ приготовления, на одних моделях духовых шкафов, задается при помощи сенсорной панели управления, на других при помощи селекторов выбора программ.

Но суть от этого не меняется. Изображение модуля электронного управления духовым шкафом, можно увидеть на рис 4.

Модули могут отличаться внешним видом, размерами в зависимости от производителя духового шкафа. К примеру модуль электронного управления (плата управления) может выглядеть, как на изображении ниже:

пример изображения модуля управления.

2. Верхний, нижний тен и тен круглый:

Верхний тен рис 4, состоит из двух тенов: внутреннего и внешнего.

Внутренний тен включается, если вы выбрали режим приготовления «Гриль».

На рисунке 1, верхний тен обозначен под номером 3.

Нижний тен рис 5, обычно находится под нижним кожухом внутреннего корпуса духового шкафа (электродуховки). На рисунке 1, нижний тен обозначен под номером 5. Оригинальные запчасти духового шкафа электрической духовки.

Круглый тен рис 6, расположен под кожухом задней части внутреннего корпуса в центре. На рисунке 1, круглый тен обозначен под номером 4.

Круглый тен включается в режимах приготовления, в которых предусмотрена конвекция, и обычно в паре с вентилятором конвекции рис 2 позиция 15.

Чтобы самостоятельно успешно ремонтировать электродуховку или духовой шкаф, легко находить и устранять все возможные поломки. Приобретайте полный основной курс : Ремонт духовых шкафов.

Приобретайте полный основной курс всего за $7

Также получите в подарок книги и видео уроки:

1. Книга: как правильно подключить электрический бойлер.
2. Книга: электроплиты, варочные поверхности, электродуховки — характерные неисправности.
3. Видео уроки: Как ремонтировать духовой шкаф.

Приобретайте полный основной курс всего за $7

(1) (2) (3)

Post Views: 35 594

Термостат. Основные виды. Принцип работы. Методы проверки

Виды термостатов, конструкция, принцип действия

За время существования техники, человечество придумало много различных видов данного узла. Практически все модификации и конструкции термостатов, можно отнести в несколько больших групп. По конструктивному исполнению: механические, электромеханические и электронные. По температурным режимам: высокотемпературные (300—1200 °C), Средне температурные (-60—500 °C) и термостаты для низких температур (менее ?60 °C). Так же, можно классифицировать по виду рабочего тела. Воздушные, жидкостные, твердотельные. Мы же будем рассматривать, термостаты, которые наиболее часто применяются в бытовой технике.
Механические – это термостаты, в которых не используются электрические части, будь то контактные пары (группы) или электронные компоненты, такие как электронные датчики и т.п. Данный вид, так же делиться на несколько подвидов. Но подробно обсуждать эти разновидности прибора мы не будем, так как в бытовой технике, чаще используются электромеханические и электронные виды термостатов. В крупной бытовой технике, механический термостат можно встретить в кухонных плитах, духовках. Механический термостат в них используется для поддержания заданной температуры в духовке. Очень часто, термостат, выполнен комбинированно, с газовым краном духовки. Работает этот узел таким образом: открываете кран подачи газа в духовку, он имеет градуировку на панели управления газовой плиты или духовки, либо от 0 до 10, либо примерные значения температуры. В механизме крана есть два «значения» подачи газа – максимум и минимум. Это значит, что газ в духовку поступает максимально заданным давлением до набора необходимой температуры. После набора температуры термостат переводит кран в режим минимум, при котором, рост температуры не происходит. Как только температура упала ниже заданного параметра, термостат снова переводит механизм подачи газа в режим максимум. Составные части: газонаполненная колба, капиллярная трубка, рабочая мембрана.
Электромеханические – это термостаты, в которых используются контактные пары (группы). Электрические термостаты, так же делятся на несколько видов. Первый, это вид, где в качестве датчика температуры, используется газонаполненная колба, капиллярная трубка, рабочая мембрана. Второй вид, в качестве датчика температуры, используется биметаллическая пластина. И в обоих случаях, сила от мембраны или биметаллической пластины, направлена на замыкание / размыкание контактных групп, пар. Еще можно отметить

Термостат стиральной машины

две подгруппы электромеханических, биметаллических термостатов – это регулируемые и с фиксированным температурным значение, при достижении которого термостат замыкает контакты, либо размыкает.
Электронные – это термостаты, в которых контроль температуры, как правило, осуществляется за счет
изменения проводимости электронного компонента, терморезистора (NTC), термотранзистора и т.д., это так называемый датчик. Датчики, условно можно разделить на два вида – это те, в которых при росте температуры, сопротивление возрастает и напротив, те в которых, во время роста температуры замеряемой среды, сопротивление падает, т.е. возрастает проводимость. Датчик, проводами соединен с микроконтроллером, который в свою очередь, откалиброван под конкретный вид датчика. Это означает, что контроллер (микросхема), «понимает» значения сопротивления контрольного элемента. И в зависимости от заданных

Регулируемый, биметаллический термостат

значений и фактических, силовая часть схемы (реле), замыкает / размыкает контактные группы. Существует множество модификаций электронных термостатов. С выводом значений на дисплей, с ступенчатым или многоуровневым контролем / реакцией, с возможностью регулировки временных параметров и много других. Хочется отметить, что в современной технике все чаще используются электронные термостаты.

Способы проверки термостатов. Диагностика неисправности

Для механического вида, используемого в кухонных плитах, самый простой способ выявления неисправности. Я бы назвал метод — проверка по признакам. Пример. Включаем духовку, выставляем небольшое значение температуры. Т.е. не минимальное значение, а скажем для градуировки от 0 до 10, устанавливаем на 2, для «градусной» градуировки, ставим, к примеру, на 100 градусов Цельсия. При прогреве прибора, приблизительно в течении 5 — 15 мин., пламя на рассекателе, должно уменьшиться до значения мин. (почти погасло, но поддерживается в стабильном состоянии). Точность проверки, возрастет, если использовать термометр или мультиметр с термопарой, сравнивая значения. В случае, если с течением времени, пламя не реагирует, необходимо заменить термостат или узел целиком.

Электромеханический термостат духовки

Для электромеханических термостатов, я бы выделил два метода проверки. Первый. Проверка прибора относительно заданных параметров на соответствие. Пример. Стиральная машина с электромеханическим термостатом, заданная температура 40 градусов Цельсия. Здесь стоит отметить, что для проверки температуры в стиральной машине, нужно знать рабочий алгоритм. Т.е. когда происходит нагрев. В большинстве СМ, нагрев начинается после 5 – 10 минут работы, прибора и только до первого слива воды, это справедливо для большинства программ, кроме «короткой стирки». С помощью термометра или мультиметра с термопарой, контролируем нагрев воды в баке. При исправном приборе заданное значение, должно соответствовать измеряемому, с учетом небольшой погрешности и дельты t°.

Дельта t° (? t°) это разница в градусах, между температурой выключения и включения термостата. Другими словами при достижении заданной температуры, термостат отсекает нагрев, не точно в заданном положении, а немного больше заданного значения и при падении установленной температуры, термостат включается, как бы с запозданием, вот эта разница температур и есть ? t°. Пример. Установили температуру в духовке 170 градусов Цельсия. Термостат, отключает нагрев при достижении 173 градуса, а при падении температуры ниже 168 градусов, включает нагрев снова. ? t° составляет 5 градусов Цельсия (значения вымышленные).

Биметаллические, нерегулируемые термостаты

Второй способ проверки электромеханического термостата. Этот способ менее точный, чем первый, но для диагностики неисправности в «домашних условиях», вполне приемлем. Способ опишу на примере. Есть духовой шкаф, с пределом температурного диапазона до 280 градусов. Разбираем прибор, находим термостат, пару контактов, которые при достижении температуры размыкаются. Их можно найти, если проследить проводку так же по сечению провода и т.д. Провода снимаем и замыкаем между собой, а к контактам термостата, подключаем тестер в режиме «прозвонки», в холодном состоянии духовки, они должны «звонится» накоротко, т.е. сопротивление равно приблизительно нулю. Устанавливаем ручку термостата в положение 150°С, включаем духовку. Не забываем о мерах предосторожности. Спустя, минут 5 – 10, если на тестере не появилось значение «разрыв» (бесконечное сопротивление), медленно вращаем ручку регулятора температуры в сторону минимального

Электромеханический термостат холодильника

значения, в определенном положении ручки, тестер должен показать разрыв, это зависит от степени прогрева
прибора и времени работы. Если замерять температуру в диагностируемом приборе, проверка исправности будет более точной. Описанные способы проверки, справедливы для выявления неисправности электромеханических термостатов и в стиральных машинах, посудомоечных машинах, холодильниках, утюгах, бойлерах и т.д.
Проверка электронного термостата. Электронный термостат можно проверить первым методом, описанным для электромеханического термостата. Этот способ подходит для определения неисправности узла в целом.
Для проверки на элементном уровне, необходимо замерить изменение сопротивления датчика, при изменении

Датчик NTC, электронного контроля температуры

температуры, проверить работоспособность контроллера (питание и пр.), а так же исправность исполнительного узла (РЕЛЕ и т.д.)
Из опыта ремонта бытовой техники должен отметить, что неисправность термостатов, не зависимо от вида, проявляется как правило, в виде постоянно замкнутых силовых контактов либо разомкнутых, не зависимо от температуры. Несоответствие показаний температуры, встречается достаточно редко.
Термостат в стиральной машине, духовке, холодильнике, бойлере и т.д.
В современных бытовых приборах, все чаще используются электронные термостаты, в виду их точности и безотказности, а так же удельной стоимости, относительно электромеханических. Все электромеханические термостаты, достаточно похожи друг на друга, так же как и схемотехника электронных.
Вот мы и рассмотрели основные виды термостатов, конструкцию, принцип работы, а так же методы выявления неисправностей. Если что — то упустил, прошу добавить в комментариях.

Термостат духовки духового шкафа терморегулятор

Термостат духовки духового шкафа терморегулятор

Термостат поддерживает постоянной температуру внутри духовки, духового шкафа, заданную непосредственно пользователем или оператором.

Термостат духовки духового шкафа, EGO 55.17069.140 без проблем заменит собой любой вышедший из строя термостат духовки.

Данный термостат подойдет к большому количеству духовок или духовых шкафов, известных марок и производителей.

Пределы температур лежат в пределах пределов температур широкого использования в быту и на производстве.

Для установки значения температуры, которая будет использоваться в процессе приготовления продукта, необходимо повернуть ручку термостата в положение соответствующее значению необходимой температуры.

Как проверить работоспособность термостата Термостат духовки духового шкафа, EGO 55.17069.140. Если Термостат духовки духового шкафа, EGO 55.17069.140 работает правильно, он будет поддерживать постоянство заданной температуры.

Духовки духового шкафа терморегулятор : Samsung, Aeg, Ardo, Ariston, Beko, Bosch,Brandt, Candy, Daewoo, Electrolux, Gorenje, Hansa, Indesit, Siemens, Whirlpool, Zanussi, Fagor, Hotpoint-Ariston, Kaiser, Pyramida.

Когда духовой шкаф либо духовка набирает температуру, Термостат духовки духового шкафа, EGO 55.17069.140 фиксирует величину температуры.

По достижению температуры внутри духовки заданной величины, происходит срабатывание механизма термостата, размыкающего цепь питания нагревательных элементов духовки или духового шкафа.

Термостат духовки духового шкафа терморегулятор

Когда температура внутри духовки либо духового шкафа понижается, Термостат духовки духового шкафа, EGO 55.17069.140 приводит в действие механизм, который замыкает цепь питания нагревательных элементов.

Это способствует включению нагревательных элементов в электрическую цепь и соответственно нагреву духового шкафа ли духовки.

Таким образом происходит постоянное поддержание температуры внутри духовки, что способствует равномерному приготовлению продукта.

Если случилось, что в процессе приготовления продукта в духовке или духовом шкафу, продукт сгорает, это сигнал к замене термостата на новый.

Вы легко можете заменить термостат вашего духового шкафа или духовки на Термостат духовки духового шкафа, EGO 55.17069.140.

Термостат духовки духового шкафа. универсален, надежен и подходит к замене в любом духовом шкафу или духовке:

Samsung, Aeg, Ardo, Ariston, Beko, Bosch,Brandt, Candy, Daewoo, Electrolux, Gorenje, Hansa, Indesit, Siemens, Whirlpool, Zanussi, Fagor, Hotpoint-Ariston, Kaiser, Pyramida.

Пределы температур могут находиться в значениях от 50 до 250 и до 299 градусов, что соответствует пределам температур всех бытовых и профессиональных духовок и духовых шкафов. Термостат духовки духового шкафа — купить

Как проверить и заменить термостат духовки

Колбасное дело. Чтобы приготовить ветчину, следует во время варки поднять температуру внутри батона до 69–72 градусов и держать ее порядка 2 часов (есть правило: примерно 10 минут на каждый сантиметр диаметра). При этом температура воды не должна подниматься выше 80-ти градусов, иначе продукт получится дефектным (так называемый «отек») — вот почему домашние колбасники используют 2 девайса или термометр с несколькими щупами.

Сыроварение. В процессе приготовления сыров или йогуртов молоко нужно нагреть до 35 градусов, после чего бактерии из введенных ферментов активно начнут действовать. Чтобы получить «вытяжные» сыры типа сулугуни или моцарелла, отделенный от сыворотки сырный сгусток многократно растягивают и складывают. Для этого нарезанные куски сгустка сначала помещают в нагретый до 70–80 градусов рассол и плавят.

Запекание мясных продуктов и рыбы в духовке или на гриле. Задача предельно простая: в любом месте приготавливаемого продукта должна быть достигнута заданная температура. Для утки это будет 75 градусов, для буженины из свиного ошейка — 80 градусов, для говяжьего стейка средней прожарки — порядка 60 градусов.

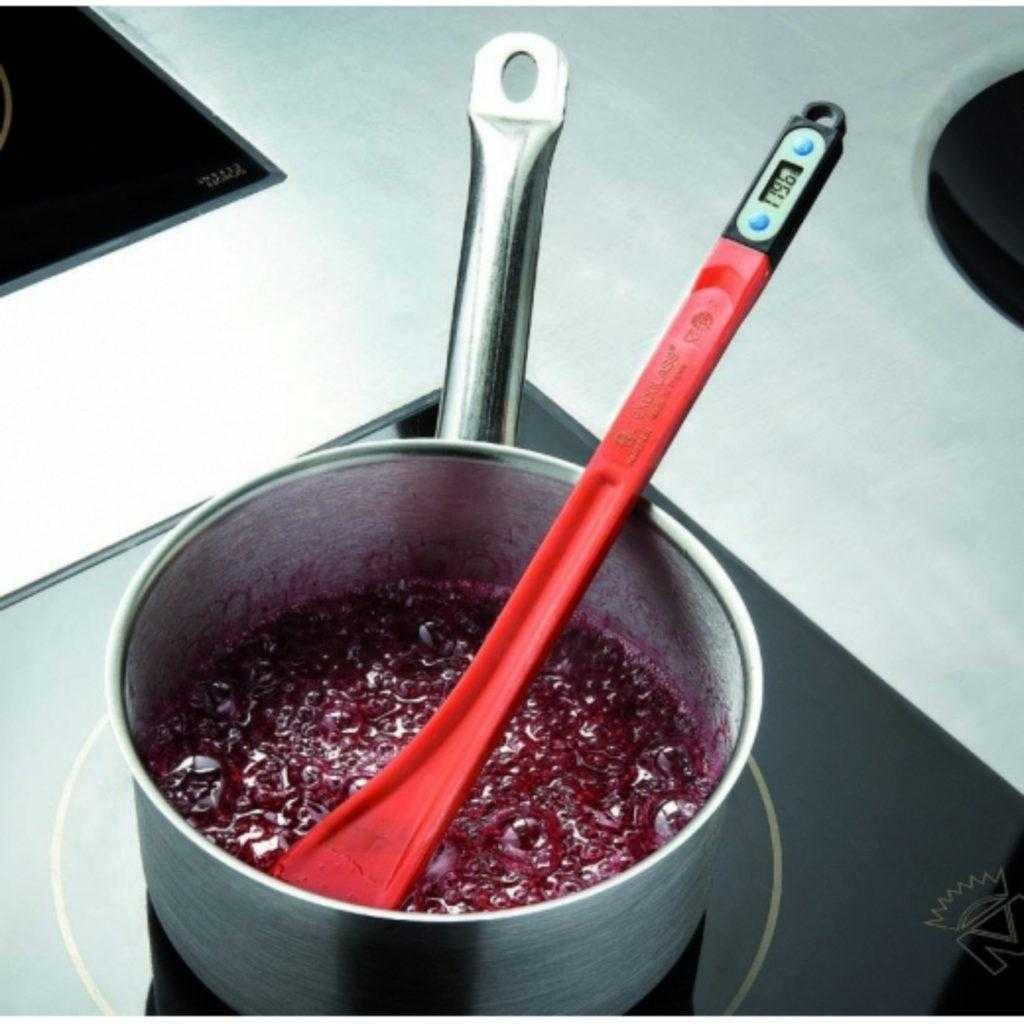

Изготовление карамели. Мастера выделяют более десятка стадий состояния массы, которые меняются по достижению определенного температурного порога. Вот лишь некоторые из них: 103–105 градусов «маленькие нити», 113–105 «суфле, большие жемчужины», 116–115 «мягкий маленький шарик», 149–150 «твердый хруст», 151–160 «карамель светлая», 166–175 «карамель темная».

Приготовление напитков. Для чёрного чая нужна вода температурой около 95 градусов, зелёный нужно заливать водой 77–80 градусов. Для заваривания хорошего кофе, например, с использованием френч-пресса, вода должна иметь температуру порядка 90–93 градусов. Также бариста используют цифровые термощупы, чтобы точно погреть молоко до 65–70 градусов перед взбиванием его ручным питчером.

Как работает терморегулятор газовой духовки

Работа крана терморегулятора проста и сейчас мы попробуем её описать. В закрытом положении, термостат удерживает газ перед медной пробкой 21 . Как только вы открываете кран духовки, газ по отверстиям в пробке добирается до полости – К . Одновременно с этим проворачивается червячный механизм 18 , продвигающий клапан 20 , который открывает доступ к газу. Далее при прокрутке ручки вы не участвуете в подачи газа, а задаете только температурные значения.

Как только температура духовки достигает заданного значения, жидкость в нутрии капиллярных трубок расширяется, толкает мембранный блок 19 далее винт 18 , винт привод в движение клапан 20 . Зазор уменьшается, и подача газа сокращается. Вследствие чего температура внутри шкафа снижается, и механизм начинает работать в обратном порядке.

Поломки и признаки неисправности термостата газовой плиты:

Термометр для вина

Как работает?

Классический вариант такого термометра — двоюродный брат того, которым мамы измеряют температуру воды в ванне для купания малышей, поэтому и работает он примерно так же: погружаем в жидкость и смотрим на ползущую вверх красную полоску. Впрочем, вино — атрибут красивой жизни, так что производители нередко изощряются, создавая термометры с электронным табло или даже такие устройства, которые не погружаются в вино, а крепятся на бутылке.

Зачем нужен?

Наши вкусовые рецепторы устроены так, что слишком теплые вина кажутся нам чересчур крепкими и кислыми, а под воздействием холода они почти полностью теряют чувствительность. Значит, подавать вино следует при такой температуре, которая позволит его вкусу раскрыть всю полноту и подчеркнет его букет. Для каждого типа вина такая температура различна — чаще всего её указывают на бутылке, а добиться ее вам поможет термометр для вина.

Варианты:

Не уходите без подарка! Подпишитесь и получите книгу рецептов простых и вкусных блюд, которые можно приготовить за 15 минут.

Термометры для мяса: гид покупателя

Кому нужен термометр для мяса?

Не стоит думать, что термометр для мяса – приспособление не для домашнего пользования и подходит только для высокой ресторанной кухни. Нет! Мясо – продукт универсальный, и вопреки новой моде на сыроедение и веганство, все еще остается основой рациона большинства людей на планете. Так зачем же отказывать себе в удовольствии готовить его правильно и просто?

Для каждого вида мяса требуется разная температура приготовления, при которой не только погибают патогенные микроорганизмы, но и не теряются вкусовые качества блюда, а именно:

• Говядина – 65-75°С;
• Свинина – 85-90°С;
• Баранина – 85°С;
• Птица – 95°С.

Как это работает?

Для того чтобы измерить температуру мяса, необходимо воткнут стержень устройства (щуп) в середину куска незадолго до окончания процесса приготовления

Важно постараться не попасть в кость, сухожилие или жировую прослойку, чтобы исключить искажение температурных показателей

Не следует слишком часто прокалывать мясо щупом, поскольку что это может привести к излишнему вытеканию сока и ваше блюдо может получиться сухим, а ведь этого мы и хотим избежать.

Виды термометров

На рынке представлены 3 вида кухонных термометров – цифровые, механические и обычные жидкостные.

Электронные или цифровые являются самыми удобными, так как показывают наиболее точный результат с меньшей погрешностью, отличаются компактностью и простотой в использовании. Термометры в таких устройствах могут быть как встроенными так и выносными.

Механические – самый простой вид термометров. Вместо дисплея температура отображается на привычной шкале со стрелкой. Такие щупы обычно короткие и не занимают много места, поэтому их можно использовать как в духовом шкафу, так и готовя на сковородке.

Жидкостные или спиртовые термометры работают по принципу обычного градусника. Такие модели лишены острого щупа для прокалывания и используются для измерения температуры жидкостей.

Виды щупов

Для каждого типа готовки и удобства измерения термометры оснащаются разными видами щупов:

• Короткий щуп в виде толстой иглы. Такие стержни удобно использовать для измерения температуры маленьких кусков мяса, котлет или гриля.
• Длинный щуп в виде шила. Используется для приготовления крупных кусков мяса, например буженины или целой птицы. Короткий стержень в таком деле не подходит, так как с ним невозможно достать до центра куска. При выборе такого щупа следует отдать предпочтение наиболее прочной модели, так как ненадежное острие может согнуться или застрять в кости, испортив и блюдо, и сам прибор.
• Щуп в виде вилки. Таким приспособлением удобно не только измерять температуру, но и переворачивать продукт в процессе готовки. Но будьте внимательны, двойной щуп может оставить лишние отверстия, и тогда вытечет слишком много сока.

Важно!При выборе длины щупа не забывайте, что температура мяса измеряется именно в середине продукта, поэтому ориентируйтесь на то, что ваш кусок по размеру должен соответствовать половине длины стержня

Материал изготовления

Лучшим материалом для стержня является нержавеющая сталь, она легко моется, не подвержена коррозии и устойчива к повреждениям и перепаду температур.

Термостойкость корпуса

Следует выделить 2 вида термометров по типу корпуса: разборные со съемным щупом и устройства со встроенным градусником.

Преимущество первых заключается в том, что прибор можно легко разобрать и помыть щуп, не повреждая электронику, а вторые отличаются своей компактностью и более просты в уходе.

• Встроенная память. С ней можно легко увидеть температуру последнего измерения, рассчитать оптимальное время готовки следующего блюда, а также настроить свои персональный режим.
• Единицы измерения. В некоторых моделях встроена функция переключения температурных показателей с °C на °F и наоборот.
• Смарт-функции. Продвинутые модели оснащены специальными подсказками, которые помогут сориентироваться в выборе режима и температуры, а еще просигнализируют о степени готовности блюда.

Как определить соответствие шкалы на духовке градусам?

На что следует обращать внимание в первую очередь:

• Общее количество делений (как уже упоминалось ранее, оно может отличаться в разных моделях духовых шкафов).
• Показатель максимальной температуры, до которой разогревается духовка.

Количество делений можно просто подсчитать, обратив внимание на переключатель температуры, рядом с которым должна располагаться шкала. Что касается показателя максимальной температуры, то определить его можно по виду духовки: для электрических моделей она может достигать 280-290 градусов, для газовых – 250 градусов (приведены средние показатели)

Уточнив эти параметры, можно выяснить, какое деление может быть принято за 180 градусов в газовой духовке. Какая цифра соответствует этому же показателю температуры в электрических моделях — также будет рассмотрено. Ниже будет приведена информация по соотношению температуры в градусах и делений на переключателе духовки. Обращаем внимание, что эти данные являются приблизительными.

ТОП самых лучших моделей со щупом

Steba AC 11

Качественная популярная модель кухонного термометра, оснащенная выносным острым термощупом небольшой толщины. Благодаря этому устройству пользователь может замерять степень прожарки и готовность непосредственно во внутренней части приготавливаемого продукта и готовых блюд. Оснащается надежным термостойким кабелем, длина которого составляет 1 м, а также ЖК — дисплеем.

Диапазон замера данных составляет от 0 до +250 градусов по Цельсию. Погрешность в показаниях составляет не более 1-2 градусов. Также на этой модели есть опция, которая позволяет установить звуковой сигнал при достижении заданного пользователем температурного режима. Эта модель проста в эксплуатации и обслуживании. Для питания используются батареи формата ААА.

• Цена (1990 рублей);
• Возможность установки таймера (до 99 минут);
• Наличие несколько единиц замера данных (Цельсий и Фаренгейт);
• Информация отображается на дисплее;
• Наличие пошаговой инструкции на русском языке;
• Качество сборки;
• Наличие звукового сигнала;
• Прост в эксплуатации.

• Погрешность составляет 1-2 градуса;
• По мнению некоторых пользователей, оснащается дисплеем небольшого размера из-за чего проблематично снимать показания.

Gefu 3 в 1 Messimo 21800

Один из лучших, по мнению покупателей, механических термометров со щупом, который выпускается под популярным немецким брендом Gefu. Благодаря его применению пользователь может замерять показания температуры приготавливаемых блюд непосредственно в духовке. Подходит для использования во время готовки говядины, свинины, баранины, а также птицы. Оснащается специальной стрелкой индикатора, указывающей на шкалу, в которой расположены параметры идеального приготовления определенных продуктов.

Эта модель может снимать показания непосредственно в духовке (диапазон 50-300 градусов по Цельсию), а также внутри жаркого (30-100 градусов по Цельсию). При изготовлении этого устройства использовалась нержавеющая сталь. Общий вес равен 0,14 кг. Высота составляет 13 см, длина — 8,5 см.

Gefu 3 в 1 Messimo 21800

• Сделан из нержавеющей стали;
• Подходит для духовки;
• Можно использовать для разных сортов мяса;
• Стоимость (1124 рубля).

Forester C830

Эта модель является новинкой среди надежных, качественных термометров механического типа. Страна – производитель: Китай. Во время изготовления этого устройства применялись такие материалы как устойчивая к коррозии сталь, медь, алюминий, а также стекло повышенной прочности. Этот аппарат можно использовать для измерения показателей температуры непосредственно внутри мяса, во время его приготовления.

Оснащен специальным термощупом, который способен определить степень готовности продуктов, во время их приготовления на углях, мангале либо сковороде. Однако при этом, необходимо постараться избегать возможности попадания термощупа в кости, жировые прослойки, а также сухожилия. В противном случае возможны небольшие погрешности во время снятия показаний.

Эта дешевая, бюджетная модель предназначена для бытового применения. Она оснащена механическим термометром, диаметр которого равен 62,5 мм. Длина иглы составляет 130 мм. Корпус сделан из металла. Максимальный показатель измерения составляет 120 градусов по Цельсию.

• Недорогой (цена 515 рублей);
• Прост в использовании;
• Изготовлен из качественных материалов;
• Хорошая длина иглы термощупа.

• Небольшой диапазон работы (не более 120 градусов);
• Во время снятия данных погрешность может составлять до 5 градусов (при неправильном использовании).

Устройство и принцип работы термометра для духового шкафа

Многие хозяйки в процессе приготовления блюда в духовом шкафу определяют его состояние и степень готовности только по внешнему виду, что является не совсем корректным. Именитые шеф-повара для этих целей используют кухонные термометры, которые позволяют контролировать весь процесс готовки.

К СВЕДЕНИЮ! Большая часть современных плит комплектуется системой контроля температуры. В случае если выбранная модель не имеет подобной функции, требуется приобретение качественного термометра.

Принцип работы простейшего устройства предельно основывается на физическом свойстве металлов деформироваться при воздействии высоких температур. Основу прибора составляет биметаллическая пластина. При повышении температуры она постепенно деформируется, приводя к изменению положения стрелки, указывающей конкретную температуру.

ВАЖНО! Модели термометров для духовки на стекло обладают меньшей точностью, чем варианты, размещённые внутри камеры духового шкафа, поскольку они находятся в сильном удалении от непосредственного источника тепла. Модели с выносным щупом удобны тем, что они позволяют контролировать температуру внутри при наблюдении за показателями снаружи

Модели с выносным щупом удобны тем, что они позволяют контролировать температуру внутри при наблюдении за показателями снаружи

Как измерить температуру в духовке без термометра?

Если в наличии нет прибора для измерения, то для определения температуры можно воспользоваться одним из способов:

1. Применение муки. Ее насыпают на противень, где располагают блюдо и наблюдают. Мука приобретет желтоватый оттенок после нагрева до уровня +180…200ºС.
2. Использование листа бумаги. Импровизированный термометр для духовки размещают в близко к блюду и наблюдают. Цвет бумаги меняется на светло-коричневый, когда температура поднимается до отметки +200…220ºС.
3. Подтекание куска сахара. Такой вариант применяется при готовке десертов. Изменения с сахаром начинают происходить при температуре +180ºС.

Типы щупов и их назначение

Если вы до сих пор орудуете ножом и вилкой, прокалывая курицу, утку или буженину, чтобы проверить готовность, знайте – вы портите блюдо. Толстое острие повреждает волокна, в результате чего продукт лишается сока.

Простейший щуп без градусника

Проверка готовности мяса и птицы при помощи щупа – старый способ, появившийся задолго до изобретения электронных термометров. Раньше этим инструментом активно пользовались профессиональные повара в кафе, столовых и ресторанах. Простейшие инструменты представляли собой тонкие и острые стальные штыри с ручкой. Длинные иглы делали из твердой нержавеющей стали.

Пользовались щупом просто – втыкали длинную иглу между волокнами мяса, чтобы не повредить целостность куска, до середины, а потом оценивали результат. Если на металле оставались признаки сырого продукта, готовку продолжали.

Простые щупы-иглы используют также для определения качества сырого мяса. Прибором берут анализы из глубины тушки или куска для бактериологических и микробиологических исследований.

Виды щупов для контроля температуры

Современные устройства дополнены градусниками

Наблюдение за степенью разогрева важно, чтобы правильно приготовить мясо и птицу. Для различных видов мяса требуется разная температура нагрева

Для больших кусков важна именно температура внутри, а не показания термометра духовки. Например, говядина должна готовиться при 65-75 градусах, а свинина при 90.

Щупы для определения температуры внутри продукта подразделяют по типу термометра на электронные, механические и на спиртовой основе.

Электронные более точные, компактные и удобные. Цифровой термометр мгновенно вычисляет температуру в толще куска, а дисплей отображает ее. Продаются модели с памятью и расширенными функциями, помогающими определиться со временем приготовления разных блюд. В линейке электронных щупов есть варианты со встроенным и выносным термометром.

Механические со стрелкой и циферблатом просты в устройстве и работе. На шкале отображена температура, а некоторые производители расписывают виды мяса и степень прожарки для удобства хозяек. Круглые градусники удобны для жарки в сковороде гриль-газ со стеклянной крышкой, так как не занимают много места в высоту.

Спиртовой щуп для измерения температуры мяса работает по тому же принципу, что и термометр для воды или воздуха. Самая дешевая разновидность. Требуется выждать время, чтобы получить точные значения.

Устройство и принцип работы термощупа для духовки

Температурные щупы для духовки могут входить в комплект кухонной печи, дополняя стандартный термометр. В этом случае аксессуар подключается к специальному разъему в духовом шкафу, а температура выводится на внешний градусник. Преимущество в том, что нужно сделать лишь один прокол. В продвинутых печах контроль мощности духовки регулируется автоматически с учетом показаний термощупа.

Отдельные приборы бывают проводными и беспроводными. Беспроводные модели удобны тем, что шнур не мешает закрывать плотно дверцу духовки, а контролировать выпечку можно, не находясь в кухне. Электронные термощупы состоят из термометра с дисплеем и щупа из нержавеющей стали с термостойким шнуром. Для питания, как правило, нужны доступные батарейки. В компактные устройства градусник встроен.

1. Стальную иглу вставить в продукт, а выносной термометр установить вне духовки.
2. Далее выставить нужную температуру или задать режим приготовления с учетом вида блюда, если возможности термощупа позволяют это сделать.
3. В процессе готовки даже не придется открывать духовку, достаточно наблюдать за термометром. А если устройство оснащено возможностью настройки программ, то о готовности сообщит сигнал.

Более подробные инструкции нужно искать в комплекте с приборами или на сайте производителя. Все модели разные, поэтому могут быть нюансы и различия.

Интересны в этой серии теромощупы с двумя градусниками – один показывает температуру в духовке, а второй – продукта. Такой вариант удобен для тех, у кого сломался термометр в духовом шкафу или приготовление проходит в печи.

Зачем в духовке Термощуп

• Автоматические программы в духовке
• Особые функции электрической и газовой духовки
• Термометр для духовки газовой плиты

Функция термический щуп предназначена для автоматического определения готовности блюда. Есть эта функция только в электрических духовках. При использовании данной функции, вся информация о приготовлении отображается на дисплее, а именно, температура приготавливаемого блюда, например мяса.

Виды термических щупов:

• Проводной — встречается во многих моделях духового шкафа. Хранится он отдельно от нее. Термический щуп подключается к специальному каналу в духовке.
• Беспроводной — же хранится в дверце духовки. Не требует подключения к контрольному каналу, и считается наиболее удобным в использовании. Есть она в более «продвинутых» моделях духового шкафа.

Проводной термощуп также называют термозонд или термический зонд. Именно зонд обеспечивает контроль температуры блюда. Сам термический щуп сконструирован в виде иглы, связанный с контрольным центром духовки.

Один конец термощупа подключается к самой духовке, а другой вставляется в внутрь блюда. Температура готовности продукта задается самостоятельно, посмотрев в инструкции к духовке. Для каждого продукта приготовления дается свой режим температуры. Как только достигается заданная температура, духовой шкаф отключается или подает сигнал. Проводной термощуп встречается в духовках производителей Bosch, Asko, Electrolux, Hansa, Gorenje, а также в других марках.

Беспроводной термощуп есть в духовках у немецкого производителя Miele. Данный вид термощупа уже встроен в духовой шкаф. Имеется только сам щуп, который вставляется в блюдо. Компания Miele беспроводной щуп также называет «пищевой термощуп «. Он измеряет температуру внутри самого блюда. Оставшееся время приготовления продукта, данная функция выводит на дисплей. Функция пищевой термощуп обеспечивает точный контроль приготавливаемого блюда. Нам самим нет необходимости проверять ее готовность.

Рекомендации по использованию термощупа:

• при использовании термощупа задается температура блюда, и при необходимости температура духовки;
• для лучшего приготовления термический зонд нужно вводить в самую толстую часть продукта;
• после завершения готовности, аккуратно обращаются с щупом, так как он сильно нагревается в духовке;
• не следует термозонд оставлять в духовке;
• не рекомендуется использовать проводной термощуп свыше 230°C;
• не используется для тонких кусков мяса.

Не во всех моделях духового шкафа есть функция термощуп. Там где она присуствуется, проводные и беспроводные термические щупы, связаны с центром духового шкафа. Они зависят от духовки и работают только совместно с ней. Но кроме них, бывают и отдельные термические щупы, не связанные с духовкой. В отличие от функции термический щуп, отдельные термометры показывают только температуру продуктов.

• Электронный вид термометра не используется внутри духового шкафа. Его применяют только тогда, когда вытаскивают блюдо. После можно определить температуру готовности. termoschup-003.jpg

Механический термометр используется исключительно в духовке. Его вставляют в сырой продукт и готовят вместе с ним. Температура же определяется стрелкой на термометре.

Цифровой термометр используется не только для горячих блюд, но и для холодных блюд. В духовке его использовать нельзя.

• блюда получаются вкусными и сочными, особенно блюда из мясных продуктов;
• гарантирует качественное приготовление;
• облегчает работу при приготовлении продуктов.

Отличия функции термощупа от термометров:

• встроенные термощупы показывают температуру на дисплее духового шкафа;
• после завершения готовности блюда, духовка сама отключается; может работать одновременно с автоматическими программами;
• не нужно контролировать процесс приготовления, в отличие от термометров.

Многие считают, что термощуп необходим духовке. Особенно тем, у кого нет времени на контроль приготовления и мало свободного времени. Но есть и те, кто считает, что она бесполезно, либо ее не используют. Чаще духовой шкаф с термическим щупом приобретают профессиональные повара. Духовки с функцией термощупа до того «продвинуты», что сами контролируют процесс приготовления и после завершения духовой шкаф отключается.

• Как выбрать хороший недорогой духовой шкаф
• Что лучше газовая или электрическая духовка
• Технология Stirrer в духовке

Cиликоновые формы для выпечки Режимы духовки

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

• простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
• дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
• длительный срок эксплуатации;
• высокая эффективность контроля температуры пламени;
• быстрое перекрытие газа;
• простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Как выбрать подходящий термометр

Сейчас на рынке очень много предложений. Определиться, какой пирометр лучше купить для шоколада, как выбрать простой градусник для первых попыток освоить сложные десерты, не так просто. Я советую всегда придерживаться определенных правил, чтобы упростить задачу:

Диапазон температур. Для работы с большинством ингредиентов от шоколада до изомальта достаточно, чтобы термометр мог измерять температуру в диапазоне от -20°С до +200°С. Если градусник работает в более узком спектре, то часть рецептов останутся для вас недоступными.
Шаг измерения. Иногда разница в 1°С уже достаточно большая. Лучше, если градусник может показывать измерения с точностью до 0,1°С.
Цена. Не выбирайте слишком дешевые и самые дорогие модели. В первом случае вы получите бесполезную, неточную и недолговечную технику. Во втором, это будет просто ненужное расточительство. Ориентируйтесь на средний диапазон цен.
Отзывы

Это особенно важно, если вы заказываете технику в Интернете. Что бы ни писал продавец, обязательно проверяйте комментарии к товару и отзывы о сайте

Так вы избежите мошенников и подделок.

Я считаю, что лучшим выбором для начинающего кондитера будет термощуп с выносной иглой. Он наиболее дешевый, надежный и универсальный. При этом устройство безопасно и не боится влаги. Но если вы решили активно осваивать тонкости работы шоколатье, обязательно купите пирометр. Он сэкономит вам много времени и сил при темперировании.

Термометр и термощуп в духовке: что это такое, и какие разновидности бывают

Обычно кухонные термометры обладают высокой точностью измерения температурного режима, достигающей колебания всего в 0,1°C. Но конкретные показатели будут зависеть от типа используемого устройства.

Аналоговые термометры для печи

Наибольшее распространение получили аналоговые приборы, которые представляют собой стандартный и знакомый многим круглый циферблат со стрелкой, показывающий температуру. Некоторые бюджетные модели оснащаются не полноценной шкалой с градусами, а только пограничными значениями, что не позволяет определить точные показатели.

Аналоговые модели дешевле, но отличаются низкой точностью показаний

К СВЕДЕНИЮ! Главным недостатком аналоговых механических термометров является высокая погрешность при измерении. Преимуществами же считаются простота эксплуатации и низкая цена.

Газовые плиты оснащаются подобными устройствами для замера температурного режима, которые позволяют контролировать нагрев внутри духового шкафа.

Цифровые термометры

Более продвинутые модели, в которых применяется принцип термопары, что позволяет получать более точные значения температурного режима. Эта разновидность подразделяется на ряд типов по области применения и возможностям самого прибора.

Стандартный термощуп

Представляет собой пластиковый корпус, который оснащён длинной металлической иглой. Она выступает в роли термодатчика и погружается в блюдо для определения температуры, значение которой высвечивается на экране.

Стандартный щуп-игла позволяет измерять температуру на максимальной глубине погружения

К СВЕДЕНИЮ! Наличие большого количества пластиковых деталей не позволяет применять эти термометры внутри духового шкафа из-за опасности повреждения.

Термощуп проводного типа

Отличается от стандартных моделей выносной щуп-иглой, которая присоединяется к регистрирующему блоку посредством кабеля. Эта особенность позволяет применять устройства внутри духовки.

Бесконтактный электронный термометр для духовки

Работает посредством фиксации температуры в инфракрасном диапазоне. Эта особенность позволяет не погружать прибор внутрь блюда. Недостатком подобных устройств является возможность измерения только поверхностной температуры и увеличения погрешности в зависимости от расстояния до источника тепла.

Приборы с щупом могут иметь специальные крепления для размещения их на стенке кастрюли и контроля жидкой среды

Пару слов о принципе работы

Как я уже сказал, работу электрического духового шкафа обеспечивает электроэнергия. При прохождении через термоэлектрические нагреватели она преобразуется в тепловую энергию. Термоэлектрические нагреватели – это ТЭНы. По сути, они являются металлическими трубками, внутри которых проложена проволока с высоким удельным сопротивлением. Помимо такой своеобразной сердцевины тут есть особое вещество – магнезия. Оно выполняет роль изолятора и не допускает соприкосновения проволоки и оболочки.

В электрическом духовом шкафу можно увидеть такие типы нагревательных элементов:

• галогенные – выполняются на основе огнеупорного прозрачного стекла. Основным рабочим элементом являются лампы с отражателями. В типичных бытовых духовках такое решение встречается довольно редко;
• спиральные – такой ТЭН сформирован одинарной или двойной спиралью. Для регулировки нагрева достаточно простого поворота регулятора. Тут наблюдаются достаточно плавные настройки, что дает высокое качество готовых блюд;
• сплошные – в данном случае нагревательные элементы зафиксированы под металлической пластиной. Переключатели обычно настроены на шесть делений, – таких возможностей вполне хватает в быту.

Электрический духовой шкаф может быть частью плиты или отдельным прибором.

Если прибор работает сам по себе, поломка может возникнуть в двух местах:

• неисправности в электрической сети;
• выход из строя самой духовки.

Если ваш духовой шкаф совмещен с варочной панелью, список возможных источников проблем гораздо шире. Выйти из строя могут элементы в разных частях плиты или самой духовки.

Виды, устройство и принципы работы духового шкафа газовой плиты

По своим видам различают духовки:

• отдельно устанавливаемые приборы;
• духовые шкафы, совмещенные с варочной панелью.

Приготовление пищи в газовых духовках происходит за счет ее нагрева расположенными внутри шкафа горелками.
