Как отремонтировать обогрев заднего стекла автомобиля своими руками

Как починить обогрев заднего стекла своими руками

Обогрев заднего стекла – опция из разряда обязательных, присутствующая в любой комплектации автомобиля. Наряду с отопителем обогрев ускоряет удаление влаги, снега и наледи с заднего стекла. Ввиду большого срока службы и неаккуратной эксплуатации отдельные нити обогрева перестают греть. Как устранить неисправность без замены стекла – рассказывает редакция Autobann.su.

Конструкция обогрева заднего стекла

Электроустановка состоит из двух полос, расположенных по бокам заднего стекла. На одну из полос приходит «+», на другую – «-». Полосы соединены тонкими нитями. Каждая из нитей подключена параллельно, поэтому одна нить может продолжать работать при обрыве соседней и наоборот.

Управляющим является положительный контакт, который приходит от силового контакта реле управления обогревом заднего стекла. Включение реле происходит от кнопки, расположенной на панели приборов. Цепь защищена предохранителем и работает только при включенном зажигании.

Неисправности подогрева

Неполадки с обогревом редко вызваны неисправностью питающей проводки. В зоне риска разве что универсалы и хэтчбеки, автомобили, провода к заднему стеклу которых проложены через «гофру» багажника. Со временем провода переламываются и контакт в «косе» теряется, что, кстати приводит к тому, что центральный замок не закрывает двери автомобиля.

В 90% случаев, обогреватель заднего стекла включается, но греет не полностью. Часть нитей оказывается оборвана, отчего отогрев окна происходит неравномерно. Сложно сказать, что именно предшествовало обрыву нитей: это может быть как механическое воздействие от габаритного груза, неаккуратная мойка, так и следствие старения.

Диагностика обрыва нитей обогрева заднего стекла

Чтобы восстановить работоспособность нити обогревателя, необходимо отыскать в ее составе обрыв. Найти дефектную нить не составит труда: достаточно включить обогрев и пальцами нащупать дефектные ветки, которые так и останутся холодными. Лучшим вариантом будет включение обогрева по факту замерзания заднего стекла – при таких обстоятельствах дефектные места проявятся на раз.

Сложность состоит в другом: как на нерабочей ветке отыскать место обрыва? На этот счет есть несколько рецептов. Наиболее простым из них считается использование подсветки холодного белого цвета. Достаточно загнать машину в гараж, установить источник света в салоне и, глядя снаружи, отыскать видимые участки обрыва. Способ, необходимо признать, не отличается достоверностью.

Как и в случае с нерабочим гнездом прикуривателя , куда надежнее выявить обрыв с помощью электротехнических устройств. И тут есть пара способов:

• Вольтметр мультиметра. Прислоняем плюсовой щуп в правый конец нити обогрева, черный – в противоположный. Убеждаемся, что при включенном зажигании на обогрев поступает 11-12В. После ведем левый щуп по нити на сближение с правым. На исправной ветке напряжение постепенно будет уменьшаться с 12 В до 0 В при максимально сближенных щупах. Если в нити есть обрыв, то сразу за ним напряжение резко станет 0В. Отметим, что в ветке может быть два и более обрыва, в таком случае они будут выявляться последовательно, после ремонта предыдущего.
• Аналоговый омметр. Включить в режим кило или Мега, прислонить к противоположным концам нити и медленно вести один из выводов на сближение с другим. В месте, где стрелка среагирует (резко отклонится) – обрыв. Подавать питание, читай, включать зажигание, не нужно.

Несколько сложней ситуация обстоит с тонированным стеклом. Прикладывать щупы к тонировке бессмысленно – прибор ничего не покажет. Выходов два – либо снимать тонировочную пленку, либо заточить щупы мультиметра и незаметно прокалывать тонировку до выявления дефектного участка.

Как восстановить обогрев заднего стекла своими руками

Ремонт обогревателя заключается в восстановлении целостности нитей. Сделать это можно с помощью покупного токопроводящего клея. Вариантов химии не так уж и много:

1. Permatex
2. Loctite 3863 Circuit +
3. Astrohim Total Bond

Отметим, что весомое преимущество на стороне Permatex и Loctite. Российский Astrohim часто не справляется с задачей, либо обогрев вновь выходит из строя через короткий промежуток времени. Клей Permatex сложно найти отдельно, а набор Permatex Quick Grid весьма дорог, к тому же неохотно ложится на голое стекло. Loctite хорош и неприхотлив.

Технология восстановления работоспособности обогрева заднего стекла с помощью клея выглядит так:

• Клеим аппликатор. В качестве альтернативы можно приклеить скотч вдоль дефектного участка нити сверху и снизу.
• Очистить дефектный участок мягкой тканью или скотч-брайтом.
• Обезжирить место ремонта.
• Нанести кисточкой состав и подождать 10 минут.
• Повторить предыдущий пункт.
• Подождать 24 часа.
• Аккуратно демонтировать аппликатор/скотч.
• Проверить работоспособность обогрева.

Отметим, что скотч необходимо снимать предельно аккуратно – есть риск оторвать восстановленный участок. Здесь часто рекомендуют пользоваться лезвием, отрезая скотч от клея.

Еще лезвие незаменимо при работе с тонированным стеклом – дефектный участок необходимо освободить от тонировочной пленки и острый элемент здесь очень кстати: позволяет вырезать небольшой квадратик. При очистке также стоит соблюдать предельную аккуратность. Нити обогрева достаточно тонкие и их легко повредить скотч-брайтом, не говоря уже о наждачной бумаге.

И напоследок: рассчитывайте толщину слоя наносимого состава. Слишком тонкий или слишком толстый слой клея приводит к неравномерному прогреву стекла. Особо важно соблюдать толщину при первом нанесении препарата – следуйте толщине нити и проблем не будет.

Как своими руками отремонтировать обогрев заднего стекла (фото и видео)?

Добрый день. Сегодня мы поговорим про то, как отремонтировать обогрев заднего стекла. Традиционно для нашего сайта статья содержит много фото и видеоматериалов и представляет собой пошаговый алгоритм поиска неисправностей.

Как работает обогрев стекла?

Я думаю, все помнят физику из курса средней школы. При протекании электрического тока по проводнику он нагревается. Именно на этом принципе и работает обогрев заднего стекла.

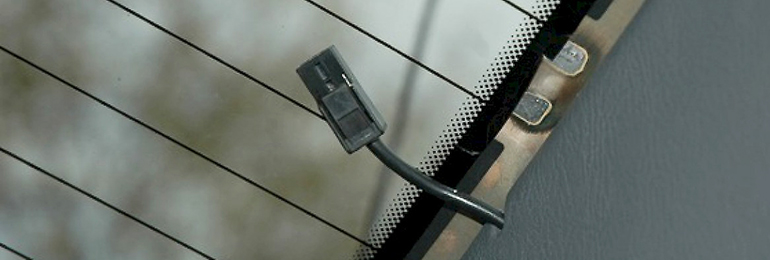

Если внимательно присмотреться к стеклу, с боков вы увидите контакты и подводящие ток провода.

Когда к этим клеммам приложено напряжение, электрический ток протекает по нитям обогрева и нагревает стекло, благодаря чему оно не запотевает.

Соответственно обогрев стекла не работает всего в двух случаях:

• неисправны нити обогрева
• нет напряжения на клеммах

Как отремонтировать обогрев, если неисправны одна или несколько нитей подогрева?

Выглядит эта неисправность вот так:

Для ремонта нам понадобится:

• наждачная бумага с номером от 1500 до 2500, 1 лист с любой зернистостью. Он нужен для снятия окислов и лака с мест повреждения нитей.
• спирт, лучше изопропиловый (им мы будем протирать стекло от пыли и обезжиривать повреждения)
• салфетки, микрофибра, ватные тампоны или тряпки (для обтирки).
• электропроводящий клей , в магазинах он есть не всегда, поэтому если вы готовы подождать, рекомендую заказать его напрямую в Китае (им мы будем восстанавливать поврежденные нити).

Порядок выполнения ремонта:

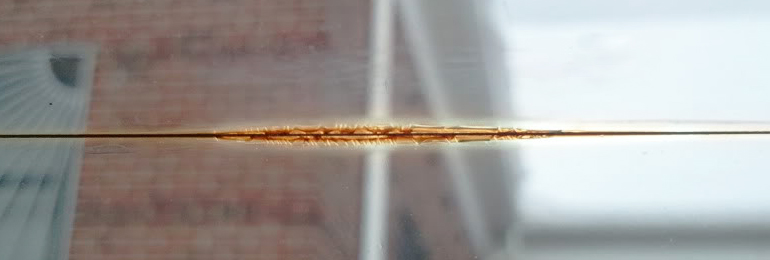

внимательно осматриваем неисправные нити обогрева и ищем повреждения, выглядят они обычно вот так:

Места повреждений аккуратно зачищаем наждачной бумагой стараясь не задевать стекло, мы зачищаем только сами нити обогрева и то рядом с повреждением. Если тереть наждачной бумагой само стекло оно станет матовым, а отполировать его не выйдет, так как не него нанесены нити обогрева.

Протираем спиртом при помощи ватного тампона зачищенные поверхности. При этом мы уберем, и пыль от наждачки и обезжирим поверхность.

Аккуратно наносим на поврежденные участки электропроводный клей. Для того чтобы нанести клей прямо, а не пятном, лучше использовать изоленту или малярный скотч. Как показано в видео в заключении статьи.

Кисточкой наносим электропроводный клей.

Дожидаемся высыхания клея, проверяем, убеждаемся, что все работает и радуемся сэкономленным деньгам….

Как быть если обогрев вообще не работает?

Если обогрев вообще не работает, возможны два варианта. Или неисправны все нити обогрева (это маловероятно, даже на машинах которым по 30-40 лет, одна две нити греют)… Или неисправна проводка.

Человек без специального образования может проверить только 3 вещи:

• Плавкий предохранитель
• Кнопку включения
• Реле обогрева

Расположение этих вещей можно узнать из инструкции по эксплуатации вашего автомобиля.

Если после проверки, методом замены, у вас обогрев так и не заработал, лучше обратится к электрику на станцию тех. обслуживания.

Как отремонтировать обогрев, если на стеклах тонировка?

Не хочу вас расстраивать, но скорее всего ответ – никак! Так как для нанесения электропроводящего клея, вам в любом случае придется локально (местно) убрать тонировку. Я не уверен, что можно вырезать кусок тонировки только с поврежденной нити. В любом случае в тонировке получится некрасивая дырка….

Поэтому если вам необходимо отремонтировать одну или несколько нитей обогрева на тонированном стекле, тонировку, к сожалению, придется снять.

Если вам лень читать, и вы привыкли смотреть, вот вам небольшое видео про ремонт нитей обогрева:

Заключение.

Как видите, ремонт обогрева стекла не представляет сложностей, конечно при наличии должной аккуратности и желания.

Очевидно, что самый простой вариант, не чинить нити, а заменить стекло, но подумайте о том как продавать машину, ведь если покупатель увидит стекла разных лет выпуска, то как минимум вам скажут что машина была бита.

На этом у меня сегодня все. Я надеюсь, что у вас не осталось вопросов про то, как отремонтировать обогрев заднего стекла. Если вопросы есть, или если вы хотите дополнить статью, пишите комментарии.

Ремонт нитей обогрева заднего стекла своими руками: пошаговая инструкция, устройство и отзывы

Ток в автомобиле подается от плюсовой клеммы АКБ через замок зажигания, а также через предохранители. Затем напряжение проходит к выключателю обогревателя и на контакт реле. Минус АКБ соединяется с кузовом авто. Один из проводов системы обогрева стекол также соединен с кузовом.

Когда водитель нажимает клавишу включения системы, напряжение приходит на реле. Оно срабатывает, замыкаются силовые контакты. Ток попадает на подогреватели, проходит через нити нагрева и затем через кузов уходит на АКБ.

Устройство нагревательного элемента

Нагревательный элемент имеет следующее устройство. По бокам на заднем стекле имеются токопроводящие шины. К ним присоединены специальные нити из материалов с высоких сопротивлением. Сопротивление каждой нити составляет 10 Ом.

Типичные неисправности

Прежде чем осуществлять ремонт нитей обогрева заднего стекла своими руками, необходимо выяснить неисправности. В зависимости от того, какая неисправность проявляется внешне, можно диагностировать работу системы даже без мультиметра.

Обогрев не включается

Итак, если система не включается с соответствующей кнопки, возможно, вышел из строя соответствующий предохранитель. Также может быть сломана кнопка. Если индикаторы работы светятся, но стекло не отпотевает, ремонт нитей обогрева заднего стекла стоит начинать с проверки разъемов и реле. В данном случае по электрическим схемам находят, где установлены детали и меняют их.

Медленное отпотевание

Иногда можно наблюдать случаи, когда между нажатием на кнопку и включением системы подогрева для отпотевания стекла проходит значительное количество времени. Если за бортом низкая температура воздуха или мороз, то причина данной неполадки может быть в плохих контактах на одном из разъемов. Сопротивление на контакте растет, ток становится ниже, падает мощность.

На стекле остаются полосы

Это наиболее популярная неисправность. Проблема связана с обрывом нитей, которые нанесены на стекло. Данную неисправность можно диагностировать по полосам на стекле после включения системы.

Нити, установленные на заднем стекле, отличаются малой прочностью. И если на них хоть немного воздействовать механически, то понадобится ремонт нитей обогрева заднего стекла.

Определяем место обрыва

Найти обрыв не составит труда. Около нити запотелость или мерзлота не пропадет. Именно поэтому, чтобы быстро отыскать поврежденный элемент, нити считают и затем находят поврежденное место. Но иногда обрывы настолько незначительны, что заметить их очень трудно. Тогда следует использовать вольтметр.

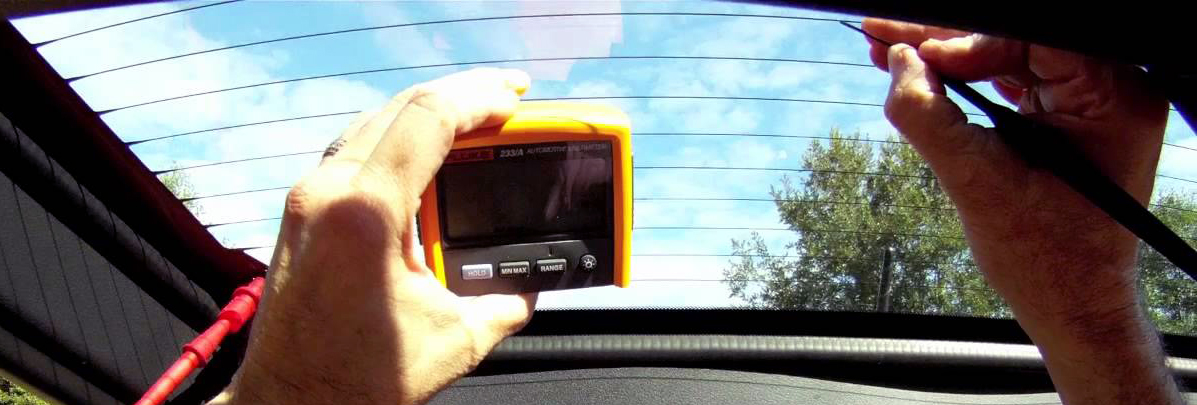

За счет того, что одна из шин подключена к кузову машину, минусовой провод мультиметра соединяют с кузовом. Далее положительным проводом со щупом касаются первой и второй шины. На первой напряжение составляет +12 В, а на второй – 0 В. Если по каким-то причинам доступа к шинам нет, то измерения можно выполнить там, где нити выходят из-под уплотнителя.

Если напряжение есть не только на первой, но и на второй шине, то ищут плохие контакты в цепи соединения проводов системы обогрева к массе.

Как найти обрыв

Нить – это лента с сопротивлением 10 Ом. В разных местах напряжение будет разным. В первой точке напряжение составит 12 В, в третьей – 6 В, в пятой – 0 В. Если не знать, какая из нитей повреждена, ее легко отыскать. Для этого меряют напряжение посередине каждой полосы. Если нить оборвана, то напряжение будет либо 12 В, либо 0. Следовательно, обрыв слева или справа.

Ремонт

Существует несколько способов, позволяющих отремонтировать эту систему. Самый эффективный и быстрый – это использовать набор для ремонта нитей обогрева заднего стекла.

Итак, как произвести ремонт? Все очень просто:

• При помощи спирта либо растворителя очищаем область стекла в месте разрыва нити.

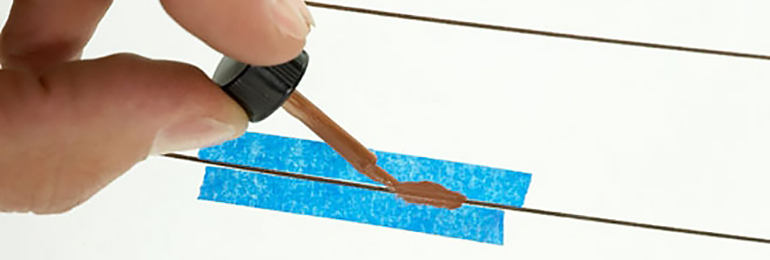

• Берем в руки скотч и наклеиваем его с двух сторон обогревающего элемента. При этом расстояние между лентой не должно отличаться от толщины нити обогрева.
• При помощи кисточки или шприца наносим токопроводящий клей или пасту (в зависимости от того, какой набор будет использоваться). Как его наносить? Клей должен перекрыть собой целую часть нити по 10 миллиметров с каждой стороны.
• Удаляем скотч и ждем, пока клей высохнет. Согласно инструкции, состав засыхает за 24 часа.
• Спустя сутки, удаляем излишки клея. Это можно сделать острым ножом – кухонным либо канцелярским. Будьте аккуратны – нож может легко повредить поверхность обогревающего элемента.
• Протираем стекло мягкой и слегка увлаженной ветошью.
• Проверяем работоспособность элемента.

Также можно использовать другое средство для ремонта нитей обогрева заднего стекла. Это «Элеконт» отечественного производства. Массу наносят на место, где нить разорвана. Накладывают клей так, чтобы он перекрывал целую часть нитки с каждой из сторон. После затвердения система электрического обогрева снова заработает.

Заключение

Итак, мы выяснили, как устроены нити обогрева и как их отремонтировать. Сложность ремонта заключается в поиске неработающей ленты. Ведь система будет работать даже тогда, когда произошел обрыв половины из всех имеющихся нитей. Правда, стекло в данном случае будет запотевать наполовину.

Как починить нити обогрева заднего стекла

Система обогрева очищает заднее стекло от снега и капель дождя. Именно благодаря ей вы получаете свободный задний обзор. По разным причинам, например, в результате неаккуратного снятия тонировки, система может выйти из строя. Оставлять ее поломанной нельзя — заснеженное или мокрое стекло может привести к аварии.

Система обогрева состоит из нескольких элементов:

• Предохранителя в общем блоке.
• Токопроводящих нитей.
• Контактов.
• Реле обогревателя.
• Кнопок включения.
• Контрольной лампы на щитке приборов.

Принцип работы системы обогрева

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

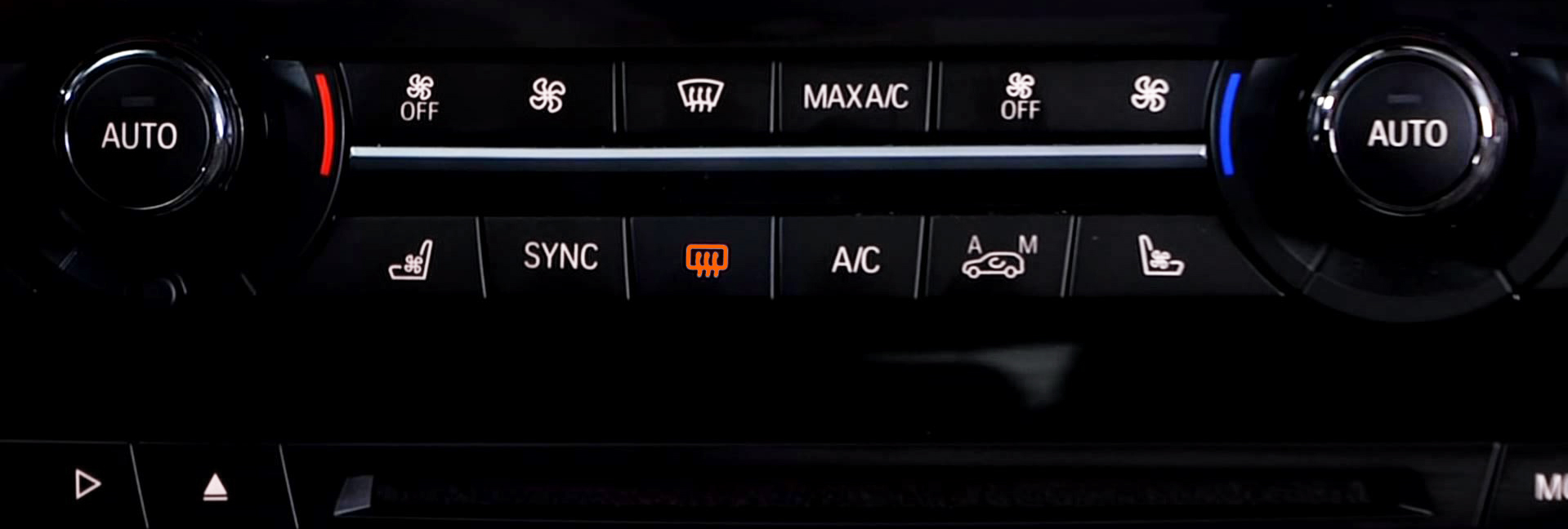

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

• Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
• Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
• Неаккуратная чистка и мойка стекол автомобиля.
• Повреждение токопроводящих полос во время снятия тонировки.
• Внешнее механическое воздействие на полосы.
• Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

• Визуально (с помощью лупы и подсветки).
• С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.

Популярные марки клея:

• Контактол-А, примерно 200 руб.

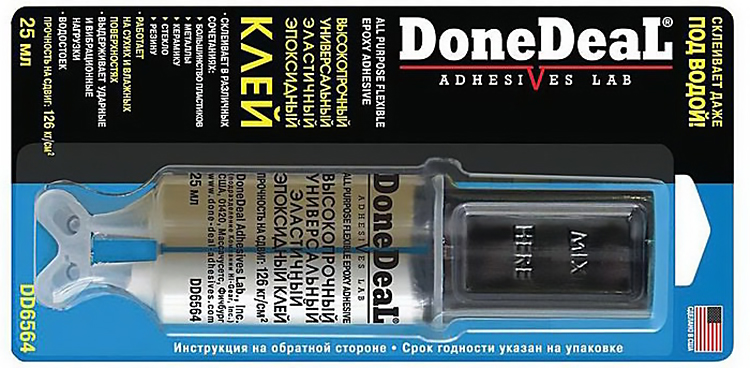

• DoneDeal, примерно 500 руб.
• Permatex PR-21351, примерно 185 руб.
• Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

Ремонт в сервисе

Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

• Заменить предохранитель и реле управления.
• Восстановить нити.

Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.
