Как отремонтировать крышку расширительного бачка автомобиля

Ремонт и обслуживание

В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

Выкрутить крышку из бака.

Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

После чего снять пружинку, которая кроется под резиной.

Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Что делать, если не открывается крышка расширительного бачка

Если автовладелец давно не заливал охлаждающую жидкость в расширительный бачок, не интересовался состоянием крышки и в целом легкомысленно относится к работе системе охлаждения, то рано или поздно с ним может случиться следующая ситуация:

Звучит, может, и смешно, но случилась вчера такая оказия. Завёлся, загорелась лампочка уровня охлаждающей жидкости — заглушился, достал из багажника бутылку с оным, полез под капот, а крышку открыть не могу! Она поворачивается где-то на четверть оборота, а потом там уступ сбоку крышки упирается в уступ на самом бачке (где тоненькая трубка уходит в сторону), т. е. я уверен, что это не в так называемое положение предварительной фиксации она упирается. Вот такая вот ерунда. Перед этим какое-то время назад открывал крышку для доливки антифриза — проблем никаких не было. Подскажите, пожалуйста, как крышку-то открыть?

Робин Бэд

https://forum.auto.ru/mark/mercedes/826352/

В большинстве случаев крышка расширительного бачка «залипает» из-за стравливания давления в системе. Вакуумный клапан как бы втягивает в себя воздух, из-за чего и сама крышка «втягивается» в бак и не может быть открыта.

Если крышка не откручивается, силу применять нельзя — можно повредить как элементы самой крышки, так и горловину бачка

Умельцы предлагают простой способ открытия такой «залипшей» крышки:

Дождаться, пока мотор остынет.

Закрыть крышку до упора.

Открутить её хотя бы на 90 градусов.

С силой потянуть вверх.

Это единственный способ снять крышку, так как при разреженном давлении в системе её нужно не откручивать, а вытягивать перпендикулярно вверх.

Если нет возможности сразу же заменить вышедшую из строя крышку расширительного бачка, можно быстро подручными средствами провести ремонт изделия. Вся процедура займёт не более 15–20 минут, что очень удобно в дороге, когда необходимо ехать дальше, а новой крышки с работоспособными клапанами под рукой нет.

Как почистить крышку расширительного бачка

Роль системы охлаждения мотора переоценить трудно. При этом считается, что самыми важными частями этой системы являются помпа и радиатор. Но так ли это на самом деле? К примеру, какие тайны скрывает обычная маленькая крышечка на горловине расширительного бачка?

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90% владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.

Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения

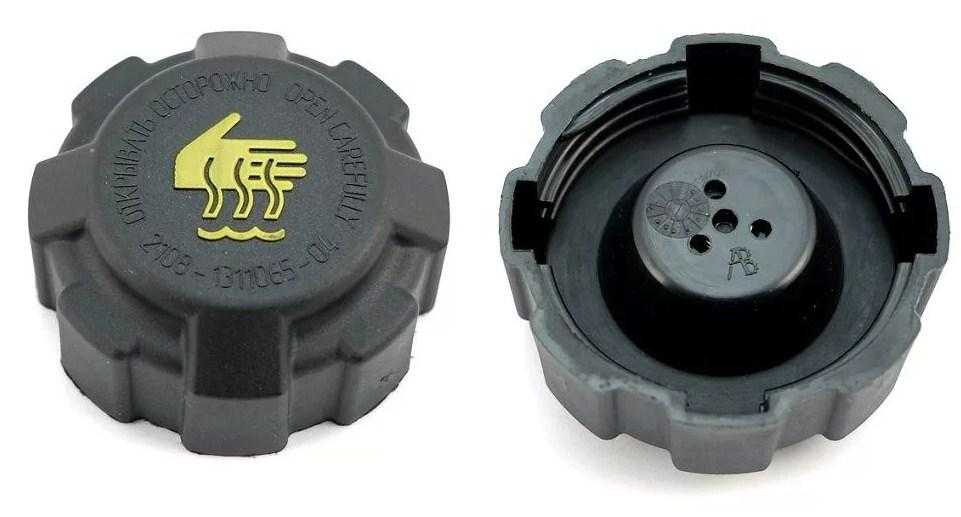

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

корпус, выполненный из твёрдых сплавов пластика;

прорезиненую прокладку, выполняющую роль уплотнителя;

два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%. Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Клапаны в крышке поддерживают необходимое давление в системе

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

На холодном двигателе выкрутить крышку из горловины бачка.

Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.

Если механических повреждений нет, то крышку закрутить обратно.

Далее завести двигатель и прогреть его до рабочей температуры.

На заведённом моторе аккуратно открутить крышку.

В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.

Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

Выкрутить крышку из горловины бачка.

Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.

Далее снять пружину.

Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.

После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.

Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.

Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

Каковы последствия неисправности крышки

Как уже было сказано выше, крышка на бачке расширения призвана стабилизировать давление охлаждающей жидкости в системе. Соответственно, если не будет работать клапанный механизм, стравливание излишков давления происходить не будет — это грозит разрывом как шлангов, так и радиатора. В редких случаях из-за высокого давления тосола трещину даёт сам бачок.

Низкое давление в системе опасно тем, что образуются воздушные пробки. Из-за них мотор не охлаждается в нужной мере и может закипеть.

Поэтому состояние крышки расширительного бачка нужно периодически проверять. Практика вождения показывает, что смена крышки раз в два или три года полностью исключает возникновение проблем с клапанами.

Самое серьёзное последствие поломки крышки бачка — это перегрев двигателя

Водителю любого автомобиля необходимо знать о назначении и функциях такого маленького элемента системы охлаждения, как крышечка расширительного бачка. Шутки с охлаждением двигателя никогда не заканчиваются хорошо, поэтому лучше раз в два года покупать новую крышку, чем проводить установку радиатора или новых патрубков из-за разрывов.

Как отремонтировать крышку расширительного бачка автомобиля

Ремонт и обслуживание

В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

Выкрутить крышку из бака.

Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

После чего снять пружинку, которая кроется под резиной.

Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Что делать, если не открывается крышка расширительного бачка

Если автовладелец давно не заливал охлаждающую жидкость в расширительный бачок, не интересовался состоянием крышки и в целом легкомысленно относится к работе системе охлаждения, то рано или поздно с ним может случиться следующая ситуация:

Звучит, может, и смешно, но случилась вчера такая оказия. Завёлся, загорелась лампочка уровня охлаждающей жидкости — заглушился, достал из багажника бутылку с оным, полез под капот, а крышку открыть не могу! Она поворачивается где-то на четверть оборота, а потом там уступ сбоку крышки упирается в уступ на самом бачке (где тоненькая трубка уходит в сторону), т. е. я уверен, что это не в так называемое положение предварительной фиксации она упирается. Вот такая вот ерунда. Перед этим какое-то время назад открывал крышку для доливки антифриза — проблем никаких не было. Подскажите, пожалуйста, как крышку-то открыть?

Робин Бэд

https://forum.auto.ru/mark/mercedes/826352/

В большинстве случаев крышка расширительного бачка «залипает» из-за стравливания давления в системе. Вакуумный клапан как бы втягивает в себя воздух, из-за чего и сама крышка «втягивается» в бак и не может быть открыта.

Если крышка не откручивается, силу применять нельзя — можно повредить как элементы самой крышки, так и горловину бачка

Умельцы предлагают простой способ открытия такой «залипшей» крышки:

Дождаться, пока мотор остынет.

Закрыть крышку до упора.

Открутить её хотя бы на 90 градусов.

С силой потянуть вверх.

Это единственный способ снять крышку, так как при разреженном давлении в системе её нужно не откручивать, а вытягивать перпендикулярно вверх.

Если нет возможности сразу же заменить вышедшую из строя крышку расширительного бачка, можно быстро подручными средствами провести ремонт изделия. Вся процедура займёт не более 15–20 минут, что очень удобно в дороге, когда необходимо ехать дальше, а новой крышки с работоспособными клапанами под рукой нет.

Вынужденный тюнинг: как самому починить и настроить крышку расширительного бачка

В материале, посвященном крышке расширительного бачка, мы рассказывали, почему исправность этой, казалось бы, небольшой детали так важна для правильного теплового режима двигателя, и почему она оказывает прямое влияние на ресурс многих элементов системы охлаждения. Но порой автовладельцы сталкиваются с другой неожиданной проблемой: они не могут найти качественную новую крышку на замену неисправной. Для некоторых рукастых водителей лучшим решением в этом случае становится самостоятельная переборка нужной крышки с применением качественных деталей. Как самому собрать гарантированно качественную крышку – рассказываем сегодня.

На самом деле, для владельцев отечественных автомобилей, а зачастую и бюджетных иномарок – сложность выбора при покупке новой крышки – это реально существующая проблема. Ведь определить правильность настроек клапанов визуально невозможно, а описанный нами в предыдущей статье способ визуального наблюдения за бачком и шлангами системы охлаждения не идеально точен. Для более тонкого и однозначного «диагноза» нужен пусть и несложный, но специальный стенд с манометром, на который накручивается крышка. В установке создаётся сначала избыточное давление, а затем разрежение. Полученные цифры сравнивают с заводскими параметрами в таблице. Но это – опять же, из области красивой, но почти бесполезной в обычной жизни теории, а мы переходим к практике.

Ремонтировать нельзя выбросить

Крышка расширительного бачка считается неразборной и неремонтопригодной – по крайней мере, заводская деталь практически любой современной машины относится к разряду «одноразовых» изделий.

Так выглядят внутренности отечественной крышки расширительного бачка ВАЗ, которая считается неразборной и неремонтопригодной

Однако многие автовладельцы Лад, столкнувшись на практике с этой проблемой и поменяв не одну деталь без особого успеха, не от хорошей жизни задумываются о том, чтобы заменить крышку своей Самары (Гранты, Калины и т.д.) на более качественную от иномарки. Тем более, что некоторые «фольксвагеновские» крышки «как родные» подходят по диаметру и имеют ту же конструкцию с парой клапанов внутри.

Нержавейка, сэр: иностранные крышки зачастую выполнены весьма добротно даже при скромной цене

Однако просто так накрутить импортное изделие не получится из-за отличающегося шага резьбы. Затянуть крышку «как есть» силой тоже не выйдет – и резьба будет повреждена, и герметичности добиться не удастся.

Но и это не останавливает рукастых автомобилистов от несложной рационализации – имплантации клапанов от «чужой» крышки в корпус нужной детали с последующей их настройкой «по мануалу». С одной стороны, «домашнее» вмешательство в штатную конструкцию – это не очень хорошо, но…у многих умельцев модернизированная крышка на практике работает как надо — в отличие от тех, которые встречаются в продаже в автомагазинах. Не в последнюю очередь здесь играет роль «прямота рук» и опыт того, кто будет выполнять подобную доработку.

Обычно для того, чтобы установить другие внутренности в штатную крышку, их аккуратно извлекают.

Слева – российский корпус, справа – немецкий «донор»

Соединив всё это, можно получить надёжную и правильно работающую крышку. Правда, лишь после точной настройки выпускного клапана

«Чужой» блок клапанов со снятой крышкой и в собранном виде​

Как правило, для этого «донорскую» крышку распиливают, не допуская повреждения клапанов и уплотнения.

Главное при подобной «хирургии» – не повредить сами клапаны!​

Затем крышку собирают с новыми внутренностями и проверяют, поскольку они настроены на иное избыточное давление, и выпускной клапан будет открываться при 1,3-1,5 кгс/см2, что для вазовских двигателей откровенно много. Для проверки созданного «гибрида» придётся в домашних условиях изготовить простейший стенд, состоящий из герметично соединенного расширительного бачка и насоса с манометром. Он позволит проверить только клапан, отвечающий за избыточное давление, но этого будет вполне достаточно.

Готовая крышка для Лады Самары с иностранными «потрохами»

Импровизированный стенд может выглядеть вот так

Внешне модернизированная крышка никак не отличается от обычной

Подпиливая пружинку, можно добиться требуемого порога срабатывания выпускного клапана

Накрутив пробку на резьбу, можно не только измерить давление, но и путём дальнейших несложных манипуляций с пружинками добиться срабатывания клапана на нужном давлении – 1,1 атмосферы. Интересно, что некоторые владельцы при подобном «тюнинге» во избежание проблем с бачками и патрубками даже немного занижают порог открытия клапана (до 0,9-1,0 атм).

Стандартный для вазовской пробки параметр – 1,1-1,2 атм

1,0 атм – вполне достаточно для правильной работы системы охлаждения

И если переделка крышки доступна далеко не всем «гуманитариям», то сделать стенд и проверить на нём подозрительное (или просто только что приобретённое) изделие мы смело советуем!

Еще один вид «приспособления-стенда» для проверки крышек – без расширительного бачка, но со специально изготовленным резьбовым соединением и обратным клапаном​

Правда, при этом нужно помнить о том, что манометр обычного ножного или ручного насоса не является прецизионно точным прибором. Однако его погрешность вполне позволяет оценить, когда именно срабатывает выпускной клапан. А это – уже полдела.

Проверка пробки расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части

Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

• первый стравливает лишнее давление в бачке;
• второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения

Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

• появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
• из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
• срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Новые движки и крышка

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ

(все зависит от производителя).

Как это работает?

Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ

Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО.

Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.

НО ЗАЧЕМ ТАК МНОГО?

И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!

Их называют – «горячими двигателями»

, этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.

НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее

Старые моторы и пробка

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка. Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не .

Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

Выкрутить крышку из бака.

Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

После чего снять пружинку, которая кроется под резиной.

Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Принцип действия крышки расширительного бачка

При нагревании двигателя, нагревается и ОЖ. При этом, поскольку СОД абсолютно герметичная, создаётся избыточное давление. Вся СОД начинает расширяться, а лишний воздух скапливается в наивысшей её точке – расширительном бачке. Далее, под воздействием сжатого воздуха выпускной клапан расширительного бачка открывается, и лишний воздух выходит.

При остывании двигателя происходит обратный процесс. Давление в системе падает, и чтобы избежать декомпенсации, то есть понижения уровня давления в бачке ниже атмосферного, открывается впускной клапан и засасывает воздух в систему.

В интернете часто встречается вопрос, как проверить крышку расширительного бачка самостоятельно

И действительно эта крышка является важной деталью для обеспечения работоспособности всей машины. Почему?! Представите себе, что на крышке расширительного бачка появились трещины или сорвана резьба

Соответственно та охладительная жидкость (тосол, антифриз, дистиллированная вода) которая залита в системе, начинает подтекать или испаряться. И спустя немного времени ее становится недостаточно для поддержания нормальной, рабочей температуры двигателя. Вследствие чего двигатель .

Как проверить крышку расширительного бачка? Рассмотрим этот вопрос более подробно. Существует несколько разновидностей крышек, в зависимости от марки и модели машины — пластмассовые, железные и сочетающие оба этих материала. Соответственно в первую очередь открутите крышку от бочка и осмотрите ее визуально на наличие потертостей, трещин, ржавчины и степени износа. Посередине в пробочной нише находится пружина. Проверьте ее состояние. Для этого сожмите с двух сторон пальцами.

Если сопротивление пружины не велико и вы с легкостью ее сжали, она вышла из строя. Пружина необходима для удерживания жидкости в момент закипания. Если она слабая, то крышку попросту сорвет и тем самым можно повредить и другие запчасти под капотом, а то и сам капот.

Следующий этап проверки
, необходимо открыть вакуумный клапан и убедиться в его полноценном закрывании во время опускания. Затем следует протестировать седло, которое расположено под пробкой на появление пыли или грязевых скоплений. При необходимости очистите его влажной тряпкой или губкой. Зимой нужно после очищения продуть его от остатков воды.

Для проведения следующего этапа проверки, вам потребуется специализированный тонометр, для измерения давления под крышкой расширительного бочка. Завинтите насос на пробку и согласно инструкции проверьте давление.

Увеличивайте давление, пока значение на тонометре не остановится. Следует помнить, что давление открытия клапана должно соответствовать значению (85-110) килопаскаля, а при его закрытии 85 килопаскаля. Если ваш прибор показывает давление существенно ниже 79 килопаскаля, то пробку расширительного бачка следует поменять.

При помощи этого прибора
, возможно, проверить на наличие неисправностей и систему охлаждения. Самой явной причиной является: течь . Для проверки установите тонометр на горлышко расширительного бачка. Далее создайте давление до 0,12 миллипаскаля и проверьте, чтобы тонометр показывал это значение на протяжении 10 секунд. Если цифры отличаются, соответственно ищите место течи. Его легко обнаружить по потекам на деталях.

Если проведя данную самостоятельную проверку, вы обнаружили не пригодность крышки

Отнеситесь к приобретению новой пробки с особым вниманием. Возьмите старую с собой в авто магазин и согласно ее маркировке выберите подходящую

Ведь многие заглушки, отличаются друг от друга, даже есть марка, и модель машины совпадают,

Внимание водителей, привыкших обслуживать свою машину самостоятельно, обычно приковано к двигателю и ходовой части. Безусловно, эти узлы считаются основными в работе всего автомобиля

Однако равнозначное внимание нужно уделять даже таким незначительным, на первый взгляд, деталям, как крышечка на расширительном бачке. Какую роль в системе охлаждения играет этот элемент? Большинство водителей даже и не догадывается о том, что качество охлаждения мотора целиком зависит именно от этой крышки!

Как самому отремонтировать крышку расширительного бачка и почему это важно

Понимание, почему смесь может потемнеть, поможет вовремя выявить и исправить проблему. Это явление может говорить о смешивании хладагента с другими функциональными жидкостями, а это всегда следствие поломок. Но даже если антифриз просто потемнел, без других симптомов, он однозначно нуждается в замене.

Почему поднимается уровень антифриза в расширительном бачке

Для того чтобы температура двигателя не становилась критической, и машина не перегревалась, нужна работа системы охлаждения. Для этого используется охлаждающая жидкость. Поэтому ее уровень в расширительном бачке является одним из важнейших параметров, позволяющих вовремя вычислить поломку.

Распространенные причины

Спровоцировать выброс антифриза через расширительный бачок способно огромное количество факторов. Только благодаря комплексной диагностике автомобиля можно определить, что именно поспособствовало этому. Но чаще всего у автомобилистов возникают описанные ниже проблемы.

Проблемы с расширительным бачком

Расширительный бачок – обычная пластиковая емкость, в которой содержится охлаждающая жидкость. Его конструкция крайне проста, однако могут возникнуть следующие проблемы:

• Нарушение герметичности. Охлаждающая жидкость – продукт, который обладает огромнейшей текучестью. Это значит, что даже малейшая трещина способна стать причиной выдавливания жидкости. Наиболее этой проблеме подвержены места с высоким давлением. Распознать проблему можно по лужицам антифриза, которые образуются после длительного стояния автомобиля на стоянке. Рекомендуем перед каждой установкой расширительного бочка проверять его на герметичность при помощи компрессора.
• Бракованные резьбовые соединения. Качество резьбы – это то, что во многом определяет герметичность устройства. Если на его поверхности образуются сколы и заусенцы, то детали уже не смогут плотно прилечь друг к другу. Из-за этого охлаждающая жидкость может выбиваться через микроскопические ходы.
• Неисправность клапанной крышки. Клапанная крышка – деталь, которая может принести много головной боли любому автовладельцу. Распознать проблему можно по следующим признакам: на холостых оборотах протечка отсутствует, она появляется лишь при возрастании нагрузки на двигатель. Чтобы решить поломку, необходимо полностью разбирать клапан и чистить его. В некоторых случаях проводится замена детали.

Нарушение циркуляции охлаждающей жидкости

Если охлаждающая жидкость начинает неправильно циркулировать по системе, то двигатель начинает перегреваться. Из-за этого происходит повышение давление, а вследствие – взрыв. Охлаждающая жидкость начинает выдавливаться через крышку. Среди основных причин такой проблемы можно выделить:

• Поломка термостата. Из-за этого охлаждающая жидкость начинает неправильно циркулировать в малом кругу, что приводит к нарушению охлаждению. Основная опасность такой проблемы – перегрев двигателя.
• Появление пробок воздуха в трубках радиатора или же засорение каналов различными отложениями. Чтобы решить эту проблему, необходимо чистить и промывать систему. Если не сделать этого, существует высокая вероятность выхода из строя силового агрегата.
• Поломка водяного насоса.

Утечка антифриза

Выбрасывать антифриз из расширительного бочка может из-за недостаточного его количества в системе. Если его мало, то двигатель начинает охлаждаться неэффективно. Из-за нагрева происходит стремительное испарение антифриза, что повышает давление в двигателе. Чтобы решить такую проблему, достаточно просто залить достаточное количество охлаждающей жидкости. Среди причин возникновения данной проблемы можно выделить:

• Естественный износ шлангов, трубок и различных патрубков. Чаще всего надлом происходит в соединительном шланге на расширительном бочке. Временно решить проблему можно при помощи хомутов, но необходимо полностью заменить изношенную деталь.
• Наличие трещин в радиаторе, печке, кондиционере. Распознать проблему можно по появлению запаха охлаждающей жидкости в салоне.
• Появление разрушений в термостате, помпы. Регулярно осматривайте систему охлаждения на наличие подтеканий.
• Пробитие прокладки головки блока цилиндров. Распознать проблему можно по выделению белого дума из выхлопной трубы, пару из-под крышки капота, появление эмульсии в расширительном бачке.

Диагностики поломок

Нарушения герметичности расширительного бачка не проходят незаметно. При поломке в выпускном клапане антифриз выходит из системы раньше времени. Охлаждающая жидкость при движении автомобиля капает на раскаленный коллектор впускной. Из-под капота валят густые клубы пара.

Из-за поломок в клапане возникают кислородные пробки в системе. Неполадку можно определить по холодному воздуху, который проникает в салон из печки. Часто виновниками проблем становятся разрывы в соединительных элементах (трубках, шлангах). В местах соприкосновения деталей с расширительным бачком появляются следы охладительной жидкости.

Как разобрать расширительную детальИсточник drive2.com

Механические поломки проверяют при холодном двигателе. Ослабляют крепежи, которые удерживают емкость из пластика, откручивают соединительные компоненты. Аккуратно демонтируют бачок, сливают охлаждающую жидкость.

С резервуара снимают крышку, изучают на наличие сколов, трещин в уплотнителях. Прорехи определить поможет продувание при помощи насоса. Чтобы установить физическое состояние корпуса, надо очистить поверхности от ржавчины, накипи. Остатки тосола убирают тканевой салфеткой.

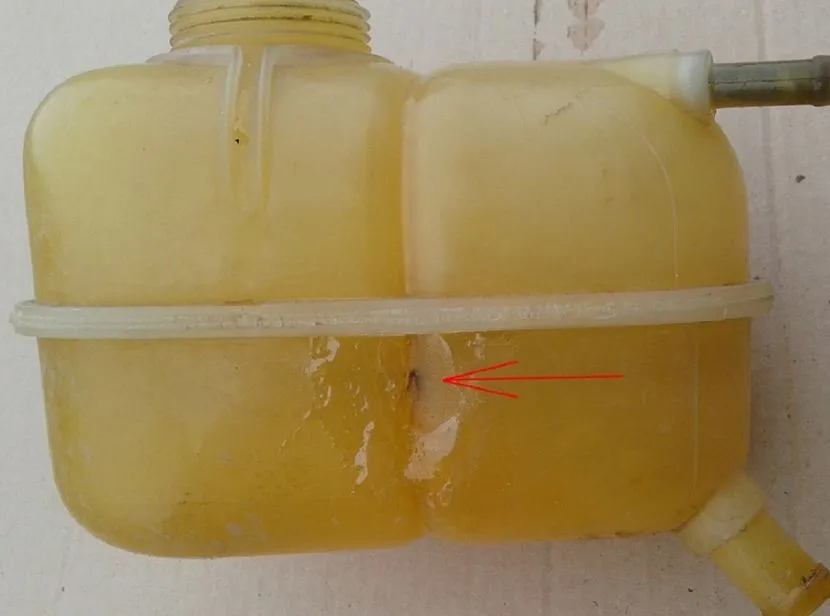

Трещина в корпусе бакаИсточник drive2.com

Почему антифриз уходит из расширительного бачка?

Антифриз из системы охлаждения может уходить только двумя путями — течью и испарением.

Течи в системе охлаждения.

Это самые распространенные неисправности системы охлаждения. Диагностируются визуально, по намоканию грязи и по каплям антифриза под машиной. Выглядит это визуально вот так:

Течи патрубков.

Выглядит это вот так:

Ремонт — только замена! Дело в том, что резиновые патрубки пластичны, они в процессе работы меняются в размерах и изгибаются. Поэтому, добавление герметика или горчицы не решит проблему течи, даже временно.

Замечено, что рассыхаются и трескаются патрубки для автомобилей российского производства! если есть возможность покупайте от иномарок и подрезайте в размер или переходите на силикон! Патрубки из силикона служат дольше чем машина! Но стоят в 3-4 раза дороже.

Течи радиаторов.

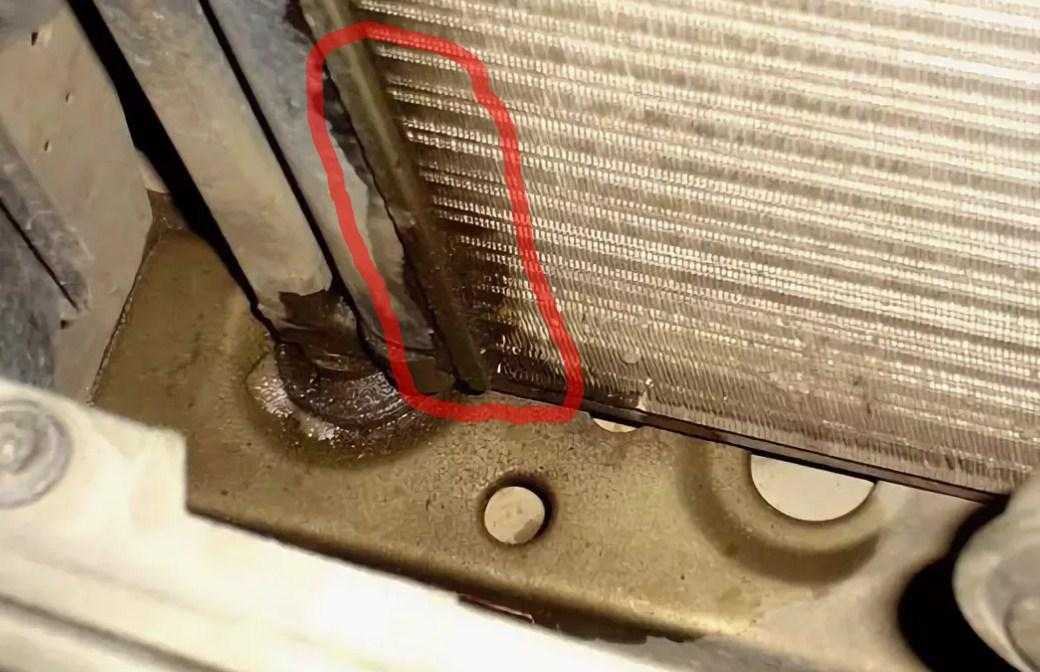

Выглядит течь радиатора вот так:

Причина — повреждение радиаторов охлаждения дорожными камнями и коррозия! Да коллеги, радиаторы подвержены коррозии, особенно это касается алюминиевых изделий.

Дело в том что антифриз имеет срок службы от 3 до 5 лет, после этого имеющихся в нём ингибитора коррозии прекращают действия и антифриз начинают буквально жрать алюминий. для того чтобы избегать химической коррозии Необходимо своевременно менять антифриз, но про это у нас на сайте есть отдельная статья.

Ремонт течи радиаторов возможен двумя способами — пайкой и герметиком.

С пайкой радиаторов всё просто: если повреждён бачок или горловина и радиатор медный или латунный, то его паяют оловом, посредством мощного паяльника и в качестве флюса используют кислоту.

Выглядит запаянный радиатор вот так:

Если радиатор алюминиевый, или если пайка невозможна, применяют герметики.

Вот небольшое видео с обзором работы этих самых герметиков:

Есть и народный метод — в горловину радиатора следует бросить 4-5 столовых ложек порошковой горчицы на каждые 10 л охлаждающей жидкости. Горчица работает ничуть не хуже чем дорогие герметики.

После использования герметиков, обязательно, через 2-3 дня меняем весь антифриз, несмотря на рекламные заявления производителей.

Дело в том, что игнорирование этого правила, приводит к тому, что герметик под действием кислорода из воздуха забивает радиаторы.

Течь помпы (насоса).

Водяной насос или помпа — это единственный механический элемент во всей системе охлаждения. Привод помпы, как правило, осуществляется от ремня ГРМ или от приводного ремня. Естественно, как и любое механическое устройство, помпа имеет определенный срок службы и на большинстве автомобилей помпу меняют вместе с ремнем ГРМ, то есть при пробеге 50000-100000 км.

Естественно, иногда случаются внеплановые отказы помпы. Проявляется это в виде люфта и течи, вот небольшое видео с примером отказа помпы:

Решение только одно — замена помпы на новую, никакие пайки герметики здесь не помогут.

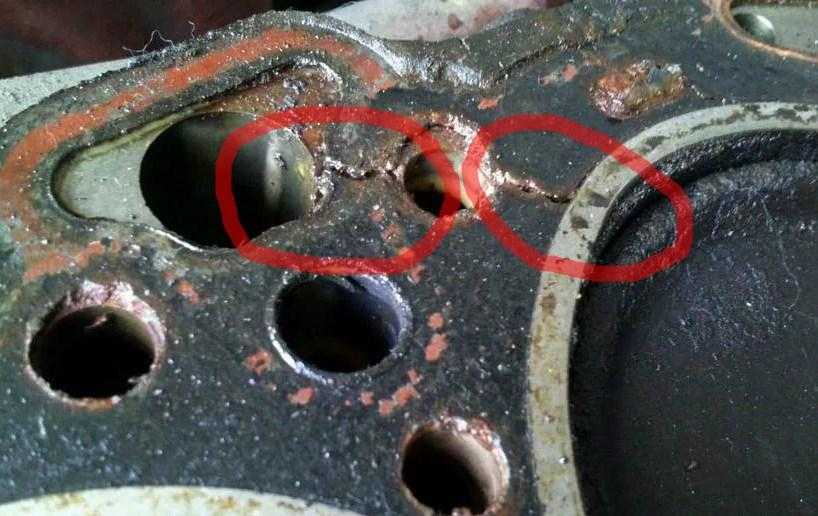

Пробой прокладки головки блока цилиндров или трещины ГБЦ.

Это весьма распространенная неисправность, особенно на старых автомобилях и автомобилях подвергшихся перегреву. В среднем, прокладка головки блока цилиндров служит 150000 км или 7-10 лет.

При пробое прокладки ГБЦ охлаждающая жидкость из расширительного бачка будет уходить очень быстро, иногда в бачке будет происходить выделение газов и выплескивание жидкости, а выхлоп, приобретет специфический белый цвет. У нас есть отдельная статья про признаки пробоя прокладки ГБЦ и повторяться мы не будем.

Испарение воды из антифриза.

В системе охлаждения двигателя есть один важный элемент — пробка расширительного бачка. Она нужна для того чтобы поддерживать в системе избыточное давление.

Т. е. сама по себе система охлаждения герметична, а перепускной клапан срабатывает при давлении порядка 2 кг на сантиметр. Сделано это для того чтобы избежать закипания при локальном перегреве и исключить испарение воды из антифриза.

Многие автовладельцы, чтобы убрать течи, выламывают клапан из пробки, а у многих он не работает по причине неисправности.

После того как клапан перестает функционировать, система охлаждения начинает работать на атмосферном давлении. Соответственно, на «горячих» двигателях, антифриз буквально кипит, а на обычных двигателях, с рабочей температурой порядка 95 градусов, происходит активное испарение воды из антифриза.

Если у вас уходит антифриз из системы, но не обнаружено утечек и прокладка ГБЦ цела, необходимо долить дистиллированную воду до уровня и заменить крышку расширительного бачка.

В сегодняшней статье мы разобрали все основные причины почему антифриз уходит из расширительного бачка. Если вы хотите дополнить статью, или если у вас остались вопросы пишите комментарии.

Из-за чего снижается уровень антифриза?

На уровень охладителя влияет перечень факторов:

• целостность ГБЦ, прокладок, блока, радиатора и шлангов, печки и бачка расширения;
• фиксация всех шлангов системы хомутами;
• полноценная работа клапанов;
• общее состояние отвода жидкости от шланга и горловины;
• работа системы подачи топлива;
• правильная настройка системы зажигания;
• тип антифриза;
• стиль вождения.

Рекомендуем: Порядок слива антифриза из систему охлаждения — где сливная пробка

При появлении трещин в ГБЦ или прокладках наблюдается постепенная протечка антифриза в масло или цилиндры. В первом случае водитель получит пузыристый состав, не пригодный для дальнейшего использования в системе. Во втором – выхлоп приобретет вид белого пара даже в теплую погоду. Пробивка прокладки чревато появлением двух симптомов одновременно.

Дополнительно наблюдается ощутимое снижение мощности силовой, что влечет повышенный расход бензина. Слабо закрепленные шланги могут пропускать антифриз по достижению высокого давления в системе. Неисправность клапанов радиатора и бака расширения не дадут сформироваться нормальному давлению, из-за чего снизится температура кипения охладителя и возникнет риск появления паровых пробок, что сильно отразится на целостности ГБЦ.

На нагрев цилиндров также влияет несколько факторов. И это не только работа системы охлаждения, но и грамотная настройка самой топливной аппаратуры, а также системы зажигания. Если в систему попадает переобедненная смесь, то появится детонация, что чревато более быстрым сгоранием бензина с повышенным выделением тепла. Это влечет увеличение температуры антифриза, закипание и появление пробок. В итоге имеем резкое падение уровня охладителя и ускоренный перегрев мотора.

При поступлении излишне обогащенной топливной смеси придется сильнее жать на газ для обеспечения надлежащей мощности. При этом цилиндры чрезмерно переполняются бензином, что ведет к падению уровня антифриза и закипанию системы в целом.

Глицериновые охладители закипают при температуре около 90-100 градусов. Даже незначительный перегрев двигателя гарантированно ведет к образованию пара. Если водитель любит ездить на высоких передачах с низкими оборотами (менее 2 тысяч), то любой подъем или горка вызовут увеличение нагрузки на силовую и повысят температуру системы. На таких оборотах помпа не способна обеспечить надлежащий потом антифриза. ГБЦ начнет перегреваться, жидкость – парить, а уровень станет медленно, но верно снижаться.

Лада 21099 kemo sabe › Бортжурнал › Голубая крышка расширительного бачка + небольшой обзор

При покупки авто у меня стояла вот такая желтая крышка Pro Sport

Сказать про эту крышку могу только одно, полное говно! Давление абсолютно не регулирует, как следствие и температура тосола, который давит куда из всех щелей. По бочку постоянно стекал тосол. Бочек может надуваться или вжиматься, читал что не редки случии когда он вообще лопался.

Следующим этапом стала черная крышка фирмы LUZAR

С ней стало лучше, она хотя бы боле мение регулировала давление, но температура движка не постоянна. По прежнему давит тосол с патрубков, но уже приходиться подливать его реже и меньше чем с Pro Sport. При этом подтеков на бочке нету.

Ну и наконец мы дошли до Голубой крышки, сделанной в германии

предназначенной вроде на фольц и ауди.

Ее принципиальное отличие от двух предыдущих в типе клапана. На Pro Sport как и на LUZAR стоит одна мощная пружина которая обеспечивает только стравливание избыточного давления. На немецокй

же крышки стоит два клапана на впуск и выпуск, что позволяет не создаваться разрежению и при необходимости стравливать излишки. Поставив голубую крышку наступило щастье, движок стал разогреваться примерно до 90градусов и абсолютно стабильно держать эту температуру (да многие скажут температура движка это к термосу итд…НО не забываете, что система охлаждения будет работать нормально только при постоянном и рабочем давлении, которое какраз и обеспечивает крышка). И самое главное проехав на этой крышке порядка 400км уровень тосола не изменился и визуальных подтеков не заметил!

Еще как альтернативы голубой крышке могу предложить от Волги и возможно от Nexia, но тут надо знать рабочие давление в системах охлажения. У ВАЗ и ГАЗ в системе избыточное давление не менее 0,1 МПа (1,1 кгс/см). У Daewoo Nexia 0,12 МПа (1,2 кгс/см)

Ну и конечно же без тюнинга не обошлось и тут))) Сразу же при покупки голубой крышки у меня радилась мысль воткнуть от нее потраха в лузаровскую. Внешне она мне больше нравиться) И вот под опытные образцы у меня в руках

Извлекаем все, как видно немного надо подрезать саму крышку, после чего аккуратно собираем все обратно, чтобы не повредить резинку

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность

Не должно быть механических повреждений.
Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
Внимательно проводим осмотр толстых гибких шланг системы охлаждения

Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Как грамотно проверить уровень тосола в расширительном бачке

Одной из специальных жидкостей, предназначенных для поддержания корректной работы узлов и механизмов автомобиля, является антифриз. Если должным образом не относиться к качеству, а также уровню антифриза в расширительном бачке, то это может привести к достаточно серьезным поломкам, как отдельных деталей, так и целых узлов автомобиля.

Как работает антифриз?

Охлаждение мотора обеспечивается циркуляцией ОЖ по определенному трафику шлангов, трубок. Если двигатель еще не прогрет до необходимого температурного уровня, то помпа начинает прогонять тосол по блоку цилиндров, ГБЦ, печку (малый круг). В случае, когда антифриз прогревается до 85-90 0 С, начинает открывание термостат, а ОЖ проходит ту же циркуляцию, но уже захватывая радиатор.

По степени прогрева антифриза его объем увеличивается до 5%, которые возвращаются опять в бачок. По мере остывания двигателя антифриз вновьнаправляется в мотор. Такое функционирование позволяет избежать возникновения воздушно-паровых пробок.

Когда уровень тосола в расширительном бачке ниже определенной нормы, его уже становится мало для того, чтобы охладить мотор. Это становится причиной возникновения ситуаций, когда при работе двигателя в головке блока цилиндров начинают возникать паровая/воздушная пробка, неизменно нарушающие температурный предел ГБЦ.

В итоге данная ситуация приводит к перегреву головки, ее растрескиванию, различным дефектам в охлаждающих, масляных каналах, повышенному расходу бензина, уменьшению мощности самого автомобиля.

Если же уровень охлаждающей жидкости в расширительном бачке выше нормы, то результатом станет повышение давления во всей системы. Данная ситуация чревата образованием протечки ОЖ через радиатор, крышку бачка или из-под шлангов.

От чего зависит объем антифриза

На уровень охлаждающей жидкости оказывают давление несколько факторов, основными из них являются:

• целостность состояния прокладки, самой ГБЦ, радиатора, расширительного бачка, печки, соответствующих трубок, шлангов;
• корректное фиксирование шлангов хомутами соответствующего диаметра;
• правильное функционирование радиатора, клапанов бачка;
• бездефектное состояние отвода;
• нормальная работа топливной системы зажигания;
• подбор марки антифриза

Когда в ГБЦ, самом блоке или прокладке есть какие-либо дефекты, тогда ОЖ будет просачиваться либо в цилиндры, либо в масло. В первом варианте выхлопные газы будут иметь белый оттенок даже при высокой температуре воздуха. Во втором случае масло будет иметь вид густой, пузыристой суспензии.

В ситуации пробития прокладки оба признака проявляются одновременно. Кроме этого автовладелец неизменно отметит повышенный расход топлива, а также значительное снижение мощности двигателя.

Если клапаны радиатора или расширительного бачка имеют повреждения, тогда температурный уровень кипения антифриза снизится, следовательно, воздушные или паровые пробки неизбежны. К этому может привести образование засоров отвода или шлангов бачка, так как тосол не сможет попасть к радиатору и двигателю.

Когда топливная система дает обедненную топливовоздушную смесь, то детонация, а также выброс тепла существенно увеличится. Это приведет к быстрому закипанию антифриза с одновременным образованием паровых пробок.

Если же смесь, напротив, переобогощена, то для того чтобы обеспечить необходимую мощность двигателя, автовладельцу придется нажимать на педаль газа с дополнительным усилием. Как результат — наполнение цилиндров излишками топлива, температурный рост, закипание охлаждающей жидкости.

Как грамотно проверить уровень тосола?

Контроль уровня ОЖ в расширительном бачке осуществляется по следующим трем этапам:

1. При охлажденном двигателе снимается крышка бачка.
2. Осматривается нижний край отвода, к которому прикреплен шланг расширительного бачка, жидкость должна находиться на этом уровне.
3. При осмотре расширительного бачка точка уровня тосола должна располагаться строго между максимальной и минимальной отметкой.

Куда устанавливают расширительный бачок и его строение

Как правило, большинство автопроизводителей изготавливают расширительные бачки из прочной пластиковой основы, которая весьма устойчива к перепадам температур. На одну из граней увеличительного сосуда наносится специальная шкала, по которой устанавливается мера и контроль допустимого объема антифриза. Самая нижняя отметка на данной шкале означает минимально допустимый объем заливаемой жидкости. На остывшем двигателе максимальный уровень хладагента не должен доходить до максимальной отметки около трех сантиметров. Как правило, на большинстве автомобилей, контурный бачок располагается недалеко от основного радиатора охлаждения и находится непосредственно на крыле кузова автомобиля.

Центр расширительного бака и верхняя грань охладителя находятся на одном уровне и создают эффект сообщающихся сосудов, куда поступает тосол. На нижней грани расширительного бачка установлен патрубок, который соединен с верхней частью охладителя. Подобная конструкция позволяет увеличенному объему разогретой жидкости поступать в контурный бак, а при остывании всего механизма пополнять объем хладагента в общей системе.

Наиболее часто встречающиеся неисправности расширительного бачка, куда уходит хладагент

• Как правило, часто ломаются бачки и начинают течь по швам сплавов. Вытекание жидкости может быть вызвано нарушением плотности соединения соединяющих патрубков.
• Крайне редко встречается полная деформация расширительного бачка вследствие упада уровня хладагента, что вызывает максимальное давление горячего пара. Если такая поломка настигла вас в дороге, мы не рекомендуем продолжать движение, а остановить автомобиль и произвести его ремонт. Если этого не сделать и продолжать движение, можно перегреть двигатель, что приведет к неминуемым последствиям.

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

1. На холодном двигателе выкрутить крышку из горловины бачка.
2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
3. Если механических повреждений нет, то крышку закрутить обратно.
4. Далее завести двигатель и прогреть его до рабочей температуры.
5. На заведённом моторе аккуратно открутить крышку.
6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: Передовая модель Ferrari получит под 1000 «лошадей»

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

1. Выкрутить крышку из горловины бачка.
2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
3. Далее снять пружину.
4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Причины: почему поднимается уровень антифриза

У каждого водителя, который столкнулся с таким неприятным явлением, возникает вопрос, почему же так вообще может повыситься уровень антифриза. Сам по себе он не меняет объем, так как охлаждающая жидкость практически не расширяется от высокой температуры. Но ее нарушенная циркуляция может повлиять на количество ОЖ, оставшейся в расширительном бачке. К этому могут привести различные факторы. Самыми распространенными причинами являются:

Сокращение свободного места под ГБЦ. Основная часть антифриза в охладительной системе находится в головке блока цилиндров. Сама ГБЦ под воздействием высокой температуры разогревается, и металлические детали увеличиваются в объеме. Пространство, предназначенное для ОЖ, уменьшается, что заставляет жидкость подниматься выше. Но даже при максимальном прогреве рубашки охлаждения она не может повышаться больше, чем на 10 %, что все равно не даст ему превысить норму и перелиться через край.

Кавитация. Циркуляция антифриза происходит благодаря работе водяного насоса или помпы. На крышке этой детали могут образовываться пузырьки воздуха, из-за которых жидкость начинает подниматься выше.

Воздушная пробка. Во время работы системы охлаждения в трубках могут формироваться паровые или воздушные пробки, которые препятствуют прохождению жидкости и заставляют ее оставаться в бачке и подниматься выше.

Локальное закипание. Гильзы головки блока цилиндров могут накаляться и заставлять антифриз вокруг кипеть. Из-за этого он может в некоторые моменты подниматься выше положенного уровня.

Повреждение прокладки ГБЦ. Если выхлопные газы или масло начинают смешиваться с охлаждающей жидкостью, ее объем увеличивается, поэтому она резко поднимается в бачке. Если на крышке маслозаливной горловины вы видите белые потеки или пену, это значит, что прокладку нужно заменить.

Неисправность помпы. Если вокруг насоса видны пятна или налет, оставшийся от антифриза, эту деталь нужно обязательно поменять. Она может заклинить, что приведет к обрыву ремня ГРМ, а это уже чревато серьезным ремонтом мотора.

Разгерметизация системы охлаждения. Если где-то жидкость подтекает, это приведет к уменьшению ее общего уровня. Тогда оставшийся антифриз начнет кипеть и подниматься вверх. Протечка возле отопительной системы станет заметна из-за горелого или жженого запаха, кроме того, обивка под передней панелью намокнет.

Перегрев двигателя. Если неполадка связана с работой самого мотора или отключением вентиляции в охладительной системе, его высокая температура заставит антифриз закипеть. На приборной панели стрелка температуры ОЖ покажет на красную зону, двигатель начнет реветь, а из-под капота будет валить дым.

Неисправен термостат. Если он сломался, антифриз будет течь по малому кругу, независимо от температуры двигателя. Перегрев начнет увеличивать давление внутри системы охлаждения, из-за чего жидкость закипит и начнет пениться в расширительном бачке.

В целом любое нарушение герметичности системы заставит ее работать неправильно. Если шланги или клапаны расслоились, антифриз будет подтекать. Стенки бачка могут треснуть из-за высокой температуры или большого давления, так как они изготавливаются из пластика, который со временем изнашивается.

Можно ли доливать воду в систему охлаждения

Мнения автовладельцев по этому вопросу разделяются. Одни считают, что этого делать категорически нельзя, другие допускают такую возможность в экстренных ситуациях. Вторые правы, но с некоторыми оговорками:

• воду можно использоваться только дистиллированную (кстати, она же и входит в состав антифриза);
• доливать можно небольшое количество воды.

Если форс-мажор случился в дороге и дистиллированной воды тоже нет, то допускается доливка обычной, но качественно очищенной с помощью системы фильтрации. В ином случае система охлаждения засорится. Кроме того, при использовании неочищенной воды есть риск, что элементы, которые в ней содержатся, вступят в реакцию с присадками охлаждающего состава.

Сколько же воды можно долить в систему охлаждения? Специалисты советуют не более 200 мл воды. Слишком больший объем воды разбавит охладитель и тот потеряет свои эксплуатационные характеристики. Если в теплое время года это еще терпимо, то вот зимой может привести к неприятным последствиям – жидкость просто замерзнет. Если неприятность застала в дороге, уровень антифриза упал до критической отметки, но на улице достаточно тепло, придется залить в бачок воду, но только чтобы доехать до ближайшего сервиса.
