Как сделать слесарный верстак своими руками?

Изготовить слесарный верстак своими руками может каждый, кто умеет обращаться со сварочным аппаратом. В статье представлены чертежи верстака и размеры стола по ГОСТу, но никто не запрещает сделать верстак конкретно под свои задачи.

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

• Прочность и жёсткость. Станок предназначен для работы с ударной нагрузкой.
• Устойчивость. Он не должен шататься.
• Удобство использования.
• Приемлемая стоимость.

Промышленные верстаки со стандартными размерами не всегда можно разместить в мастерской. Да и качество материалов у них непредсказуемое.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Перед самостоятельным изготовлением обратите внимание на ряд особенностей.

• Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.
• Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.
• Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.
• Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.
• Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.
• Слесарный верстак в принципе не имеет избыточной прочности. Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.
• Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать. В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.
• Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.
• Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Подготовительный этап

Грамотное проектирование – это залог успешной работы. Габариты верстака должны соответствовать размерам помещения и росту мастера, а конструкция – видам выполняемых работ. При этом стол может быть прямым или угловым (П-образным делать стол не рекомендуется).

Можно воспользоваться компьютерным проектированием. Для построения 3D-моделей есть множество программ (Компас 3Д, SOLIDWORKS, AutoCAD), которые имеют библиотеки материалов и крепежа. В них можно рассчитать затраты материала, подобрать необходимый прокат и скорректировать конструкцию. Более того, встроенное в них ядро позволяет виртуально приложить усилия и определить слабые элементы конструкции.

Необходимые размеры можно взять, если измерить свой рабочий стол рулеткой.

Кроме того, в процессе работы всегда можно посмотреть тонкости конструкции. А ещё одно преимущество моделирования – по заготовленной модели можно сделать чертежи и заказать работу профессиональному сварщику.

Если с моделью не получилось, всё равно нужно подготовить эскизы и чертежи в удобном для вас масштабе (необязательно по ГОСТу). Без проектирования обойдутся только очень опытные мастера, и то результат не всегда будет положительным.

Мы приведём несколько интересных схем слесарных верстаков с основными размерами:

• здесь синим цветом показаны металлические элементы, а жёлтым – деревянные;
• ещё пара достойных конструкций.

Материалы и комплектующие

Как видите, верстаки сильно отличаются по конструкции, и материалы могут быть самые разные. Обычно это то, что есть в гараже, но они могут быть и покупными.

Например, для изготовления каркаса такого верстака потребуются:

• уголок 50х50х4 длиной 6,4 м;
• труба 60х40х2 длиной 24 м;
• уголок 40х40х4 длиной 6,75 м;
• полоса 40х4 длиной 8 м.

Всего нужно 121 кг металла. Его количество может отличаться в зависимости от размеров.

Для такой модели понадобится:

• 225 м квадратной трубы;
• 8 м уголка;
• 10 м полосы размером 40х4 мм.

Размеры проката могут варьироваться. Главное правило – чем он больше, тем прочнее и тяжелее конструкция.

Для столешницы нужен лист металла толщиной 2–5 мм. Если будут очень сильные нагрузки, размер можно увеличить вплоть до 40 мм.

Такой толстый участок может быть небольшим и использоваться как наковальня, а другая часть столешницы быть относительно тонкой. Главное – обеспечить надёжность соединения.

Продумайте и другие моменты.

• Для ящиков и инструментального щита потребуется фанера толщиной 5 мм. А если вы захотите сделать розетку, понадобится удлинитель и провод.
• Кроме того, нужны болты с шайбами и гайками.
• Для отделочных работ нужны грунтовка, краска и лак.

Необходимые инструменты

Для изготовления верстака нам понадобятся:

• «болгарка» или ножовка по металлу;
• отрезные и наждачные круги для неё;
• пила для дерева;
• сварочный аппарат и принадлежности к нему;
• дрель;
• рулетка;
• мел для разметки.

Во время работы может понадобиться что-то другое. Но редкие инструменты не нужны, хватит стандартного набора для автослесаря или механика.

После того как всё готово, приступаем к изготовлению.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
3. Накройте щит металлическим листом и зафиксируйте его саморезами.

После этого изготавливаем каркас.

1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

Можно изготовить ножки отдельно или вертикально приваривать отрезки профиля к раме столешницы.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

• Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
• Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Если вы хотите инструментальный щит, то к задней стенке верстака вертикально приварите полосы. Затем к ним нужно прикрепить лист фанеры.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности.

• Бруски соединяются уголками или винтами.
• Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
• Не забывайте подкладывать шайбы.
• Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
• Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше). В таком случае нужно особое внимание уделить шарнирам.

1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
3. Между деревянными планками желательно положить стальную шайбу.
4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

Трубка нужна для того, чтобы резьба постоянно не рассверливала отверстия. Вместо неё можно на резьбу намотать, например, фольгу, но со временем она может протереться.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

Слесарный верстак из уголка (чертежи и размеры) своими руками

Сделать своими руками верстак значительно дешевле, чем приобретать модель промышленного производства:

Для создания этой модели вам понадобится дерево и металлический уголок.

На этой схеме показан каркас верстака, который собирается из металлического уголка:

Из досок формируется основание столешницы:

На основании столешницы укладывается лист металла и фиксируется уголком:

Монтируются полки из фанеры и устанавливаются выдвижные ящики:

На финальном этапе крепятся дверцы:

Источник фото: kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Монтаж слесарных тисков на верстак. Просто, быстро и надежно!

Пошаговая инструкция монтажа тисков позволит избежать ошибок и сбережет столешницу верстака от лишних дырок.

Это простой, но в тоже время довольно надежный способ!

В столешнице верстака просверливаются отверстия, соответствующие расположению креплений на тисках и толщине крепежных болтов:

Для дополнительной защиты стола вырезаются две металлические пластины:

Одна из пластин размещается между тисками и поверхностью стола:

Вторая пластина находится под столешницей и прижимается крепежными болтами:

Тиски установлены и зажаты:

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench

Как сделать стальные тиски для слесарного верстака. Пошаговое руководство + фото

Этот вариант тисков можно сделать всего за один день, при этом сэкономив приличную сумму, в сравнении с покупкой промышленного образца.

Советуем вам попробовать создать самостоятельно данную модель, это можно сделать в домашних условиях!

Из профильной трубы вырезаются заготовки для основных элементов тисков:

К основанию крепится пара гаек, по которым будет двигаться прижимной винт:

Из металлических заготовок свариваются губки тисков:

Неподвижная губка крепится к столешнице, подвижная губка ограничивается резьбовой шпилькой:

Все элементы тисков красятся и крепятся каленные планки:

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

ТИСКИ слесарные (своими руками) из профильной трубы

Одним из самых востребованных инструментов, на слесарном верстаке, являются тиски.

Такую модель вы можете сделать своими руками по следующим пошаговым фото мастер-класса, сэкономив немало денег.

Из металлической профильной трубы вырезаются все необходимые для тисков детали:

Из них свариваются подвижная губка и неподвижная губка:

К основанию приваривается гайки срезьбовой шпилькой:

На шпильку одевается подвижная губка и фиксируется рукояткой:

К основанию приваривается неподвижная губка и тески готовы:

Источник фото: jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing

Металлический верстак (слесарный) своими руками. +Фото

Удобный металлический верстак, выполненный в стиле обеденного стола.

Хорошо будет смотреться не только в гараже или мастерской, но и в доме:

На трубогибочном станке придается необходимая форма для поперечины:

Сваривается боковая часть каркаса стола, усиленная поперечиной:

При помощи сварки из профильных труб формируется каркас стола:

Металлический каркас красится и крепится столешница:

Удобный стильный верстак готов:

Источник фото www.12-gaugegarage.com/blog-5/index.html

Слесарный верстак для гаража из тумбочки для инструментов. Сделай сам!

Этот вариант верстака сделан с учетом имеющейся инструментальной тумбы, что упрощает производство и экономит место в гараже:

Столешница делается из толстой фанеры, а подверстачье из профильной трубы

Металлическая профильная труба разрезается под необходимый размер:

Из этих отрезков сваривается каркас стола:

Каркас грунтуется и покрывается краской:

Сверху прикручивается столешница из фанеры:

Инструментальная тумба идеально помещается под сделанным верстаком:

Источник фото www.drive2.ru/c/1329075

Компактный и МАЛЕНЬКИЙ стол-верстак слесарный для гаража своими руками

Эта компактная модель верстака не потребует много места, отлично подойдет для гаража.

Регулируемые ножки помогут идеально выставить стол даже на неровном полу.

Из профильных труб сваривается основание столешницы:

Ножки для верстака делаются из деревянных брусков:

К торцам брусков крепятся регулировочные ножки:

Сверху прикручивается лист металла:

Готовый верстак покрывается краской либо лаком:

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Верстак слесарный ДЛЯ ГАРАЖА со щитом для инструмента своими руками

Помимо полок и выдвижных шкафчиков, эта модель слесарного верстака имеет удобный щит для инструмента.

Подверстачье выполнено из металлического уголка, а столешница из металлического листа.

На этой схеме показаны размеры основных элементов верстака:

Из профильных труб и металлических уголков сваривается каркас верстака и основание под щит для инструмента:

Устанавливаются выдвижные ящики:

Из досок и листа металла формируется столешница:

В конечной стадии на каркас наносится антикоррозийное покрытие и крепится фанерный щит:

Источник фото littlehobby.livejournal.com/14188.html

Верстак слесарный двухтумбовый из профильной трубы (пошаговые фото)

Эта модель верстака,сделанная из металлических профильных труб и фанеры,

Сочетает в себе удобство надежность и прекрасный внешний вид:

Из металлических профильных труб сваривается каркас верстака:

Каркас покрывается краской:

Устанавливаются выдвижные ящики:

Из толстых досок формируется столешница:

Так выглядит готовый верстак:

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Как сделать слесарный верстак с тисками. Мастер-класс

Самодельный верстак получился удобным и надежным. Попробуйте сделать самостоятельно именно эту модель.

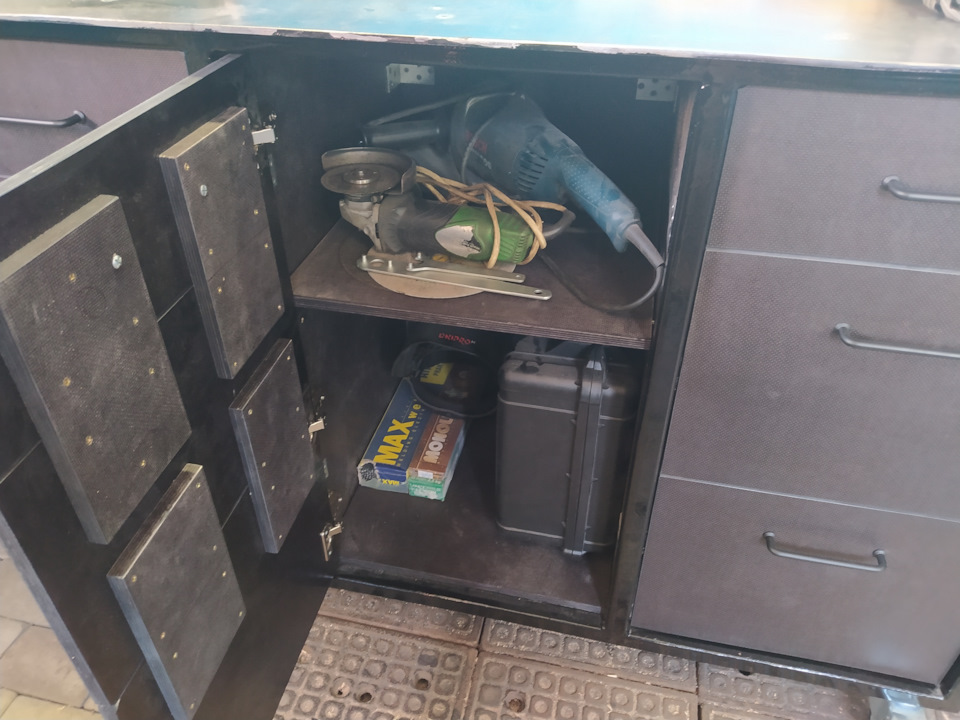

Верстак слесарный своими руками.

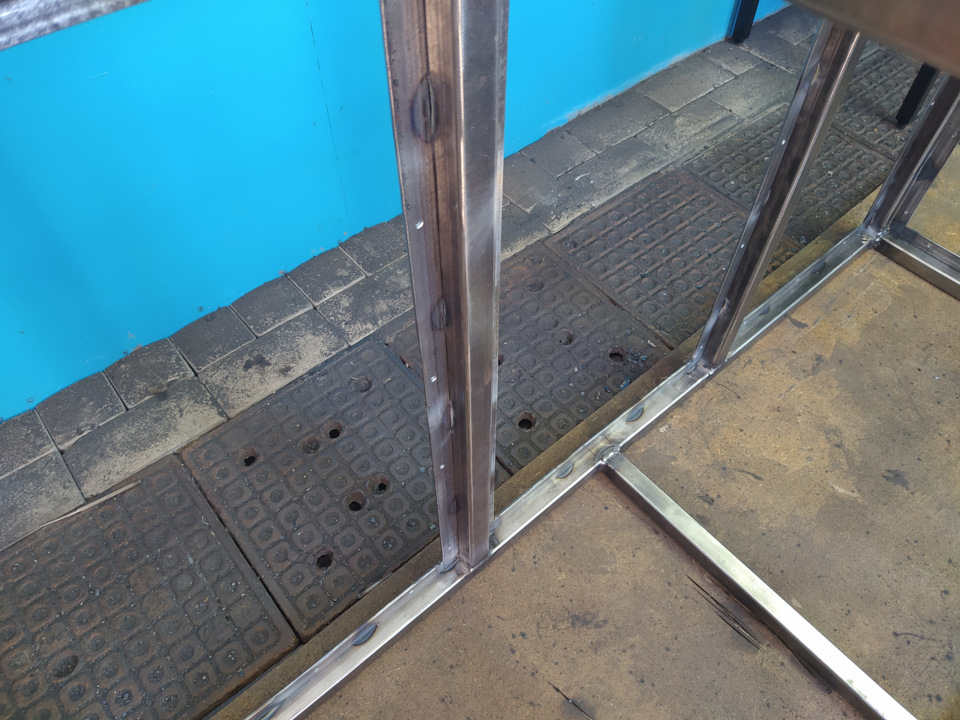

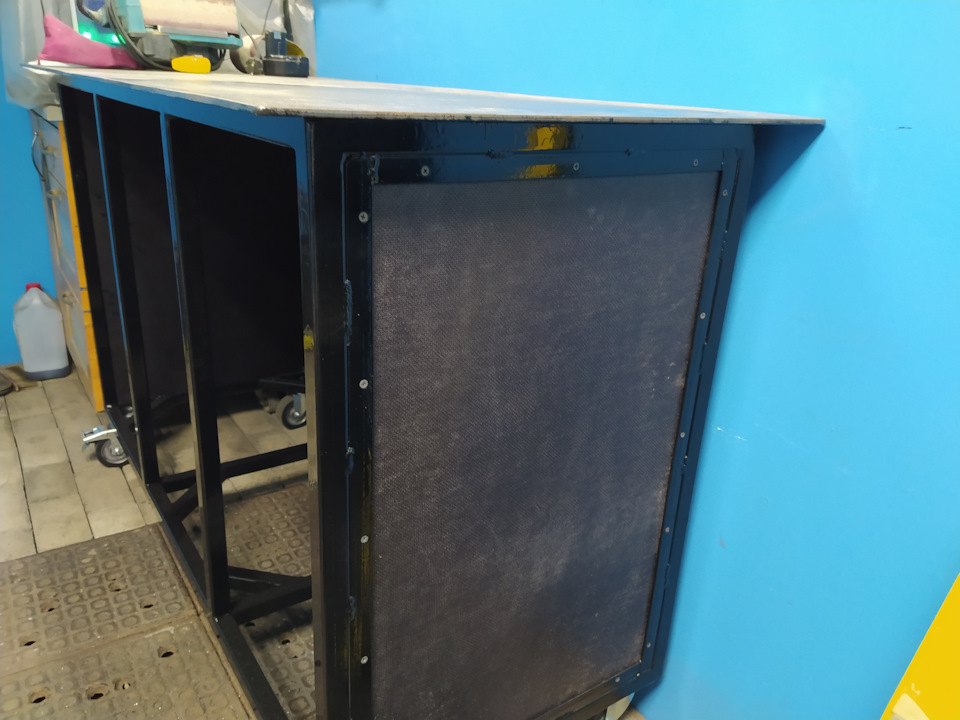

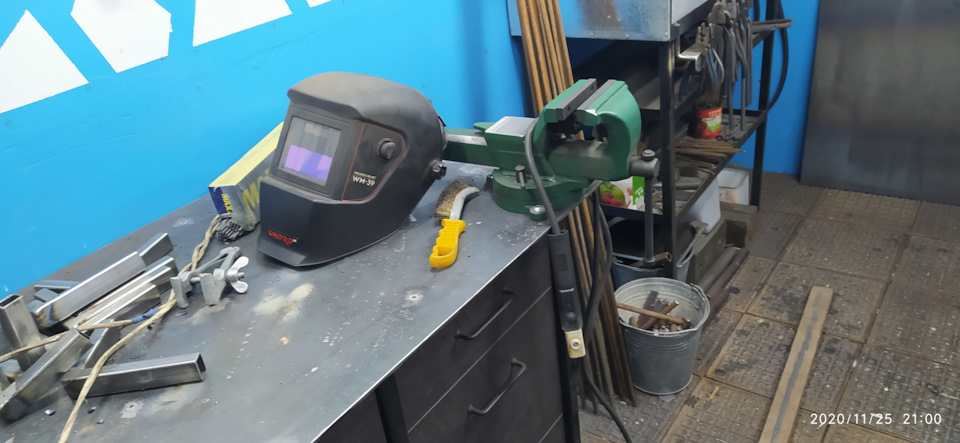

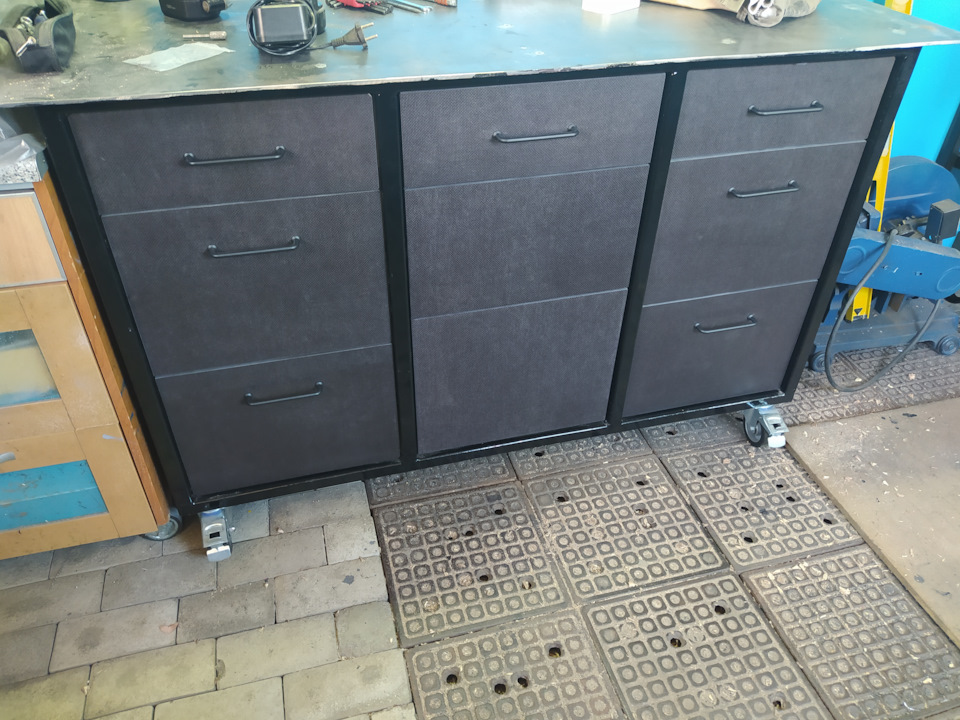

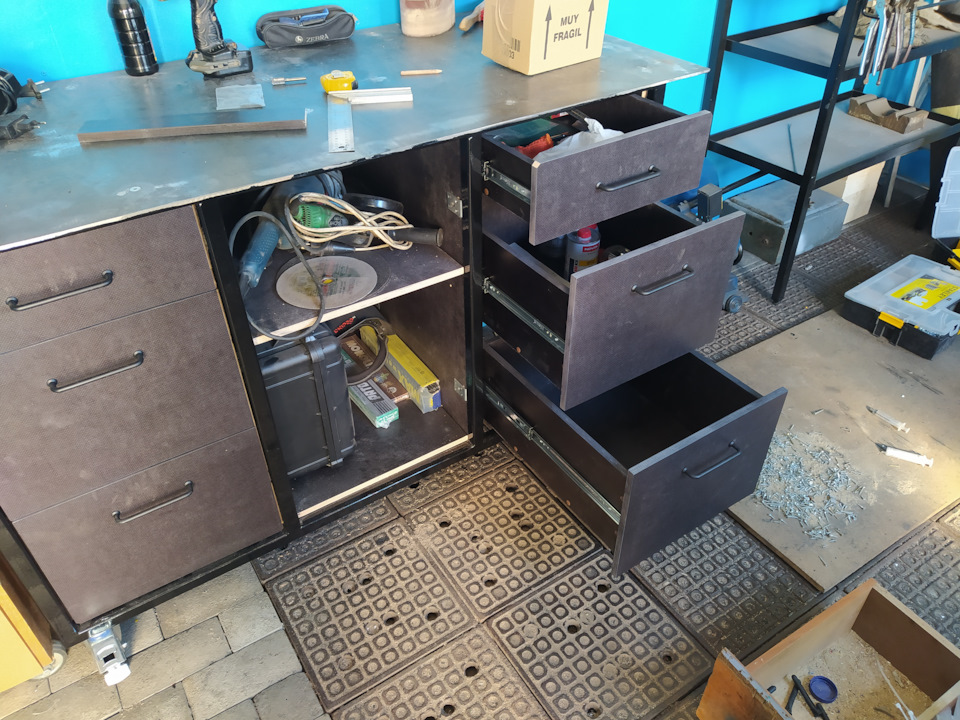

Изготовление верстака слесарного, передвижного.
Материалы.

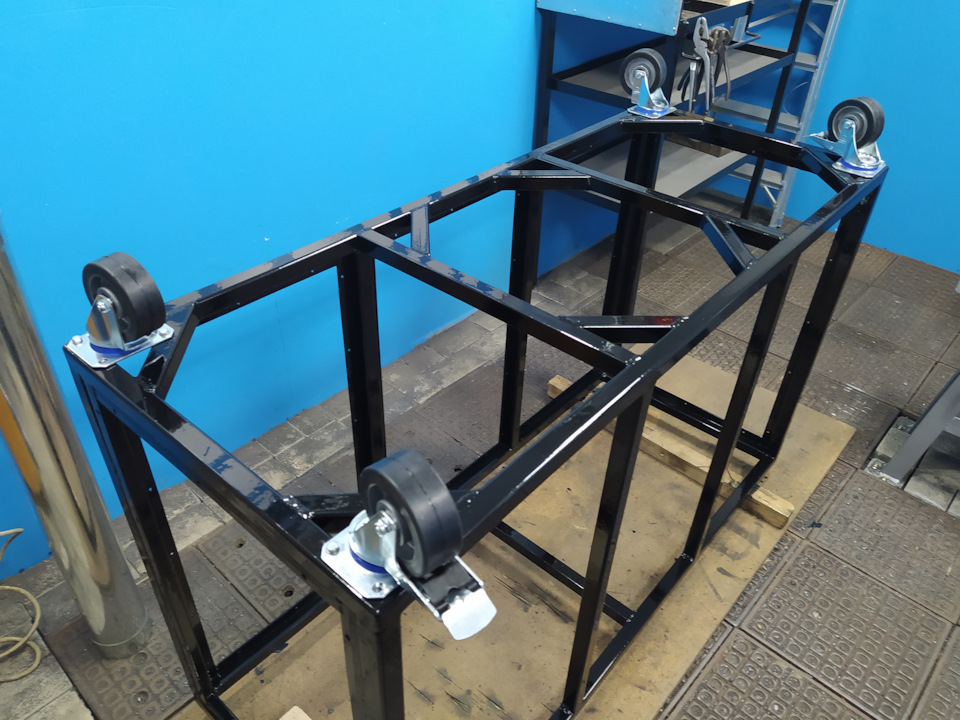

Профиль 30×30×1.8

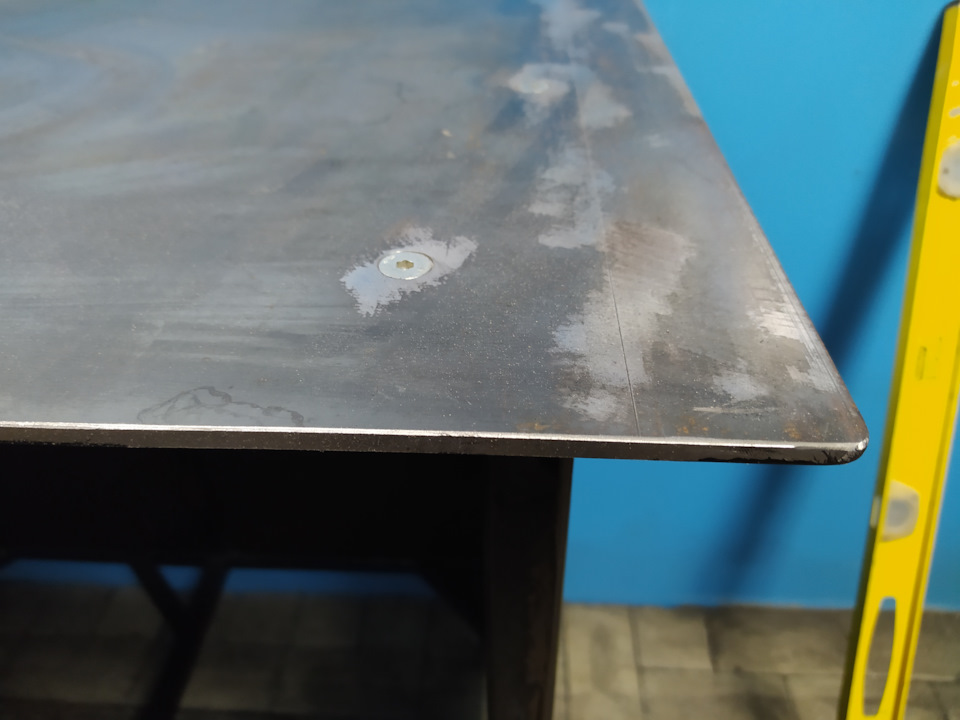

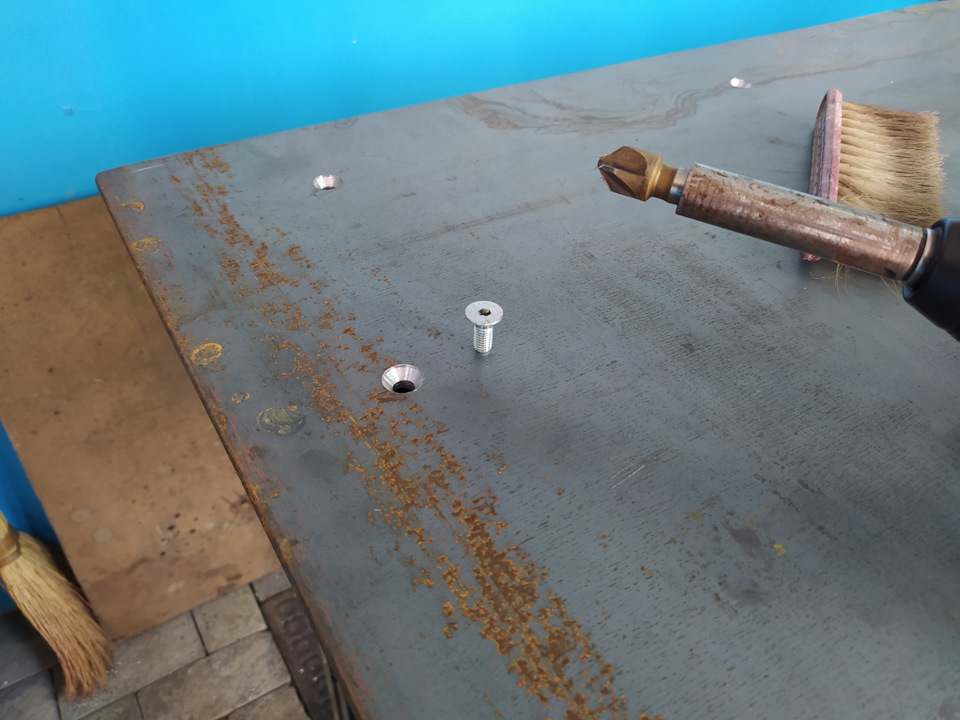

Лист 10мм
Фанера 15мм бакелитовая.
Общий размер ш×г×в 1750×750×900.

Комментарии 98

Сколько метров квадрата ушло?

Класс! Руки точно золотые! Сколько по финансам вышло?

Очень крутой вышел, просто руки у Вас необычные, а золотые!

Огонь =) Тоже хотелось нечто подобное =) А где колёсики такие качественные взял у нас?

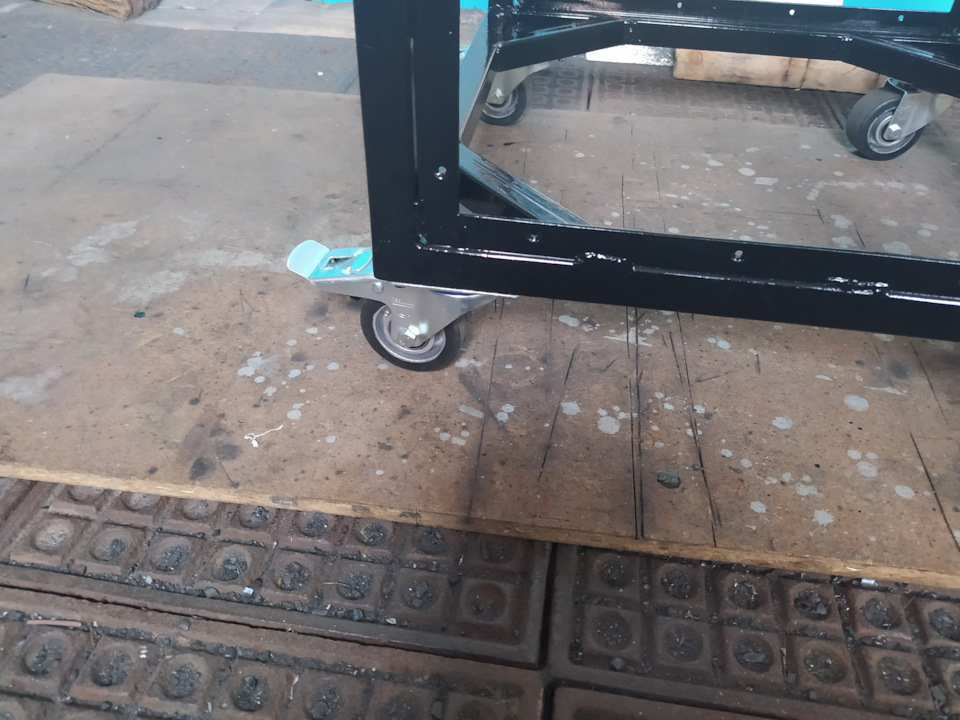

Колесо закреплено с помощью резьбовых заклёпок с внутренней резьбой м8. 4 шт на одно колесо.

А чем колесики крепил? В профиль что вставлено для крепежа?

мне кажется тиски и колеса вещи несовместимые.
а так конечно не плохо.

Верстак стоит мертво при работе в тисках с напильником не шевелится.
А для более серьезных работ использую вот такие тиски.

Направляющие хефель выдерживают нагрузку 45кг не много но все же.

Всё хорошо. Но направляющие эти для ящиков с шариками в пластиковых обоймах сильно смущают. Чуть побольше нагрузил, малейший перекос и они весело осыпаются на пол, увы.

Какое громкое название для тумбочки на колесиках

Вот тумбочка на колесах

все что на колесиках верстаком быть не может.
И станок по ТБ нельзя устанавилвать на подвижные основания.
Кругом одни нарушения техники безопасности.

Возможно вы и правы но по другому не получается.

Когда травма будет. Тогда сразу найдется решение.

5 копеек в защиту автора. Два передних колеса блокируются, превращая основание в неподвижное. Если на них не сэкономлено, то всё должно быть в порядке.

Тоесть подшипники выдержат удары?
И стол будет выдерживать смещение при боковых нагрузках?

Да, почему нет. Если колёса качественные, то на столе хоть танцуй. А учитывая что стол для сварки, в большинстве случаев на нём просто будет что-то лежать. Это же не наковальня.

тогда это не верстак. А просто стол для сварки.
Надо называть вещи своими именами

Если речь пошла о названиях, то вот определение из ГОСТ Р 58863-2020 Столы производственные. Верстаки из металла. Общие технические условия:
Верстак: Специально оборудованный производственный стол, предназначенный для выполнения различного вида производственных операций, как правило, слесарного или столярного вида.
Изделие автора подходит под определение верстака. Я не знаю насколько надёжные колёса он использовал. Но если для его задач они подходят и будут выполнять свою функцию, то давайте просто порадуемся за человека, изделие (стол/верстак/тумба/подставка/рабочее место и тд) сделано отлично.

BlackReptile

Да, почему нет. Если колёса качественные, то на столе хоть танцуй. А учитывая что стол для сварки, в большинстве случаев на нём просто будет что-то лежать. Это же не наковальня.

Я писал ранее колеса специальные и спользуются в производстве спец оборудования выдерживают большие нагрузки как сам ролик так и подшипник а также элемент заперания колеса. Это не колёсико из супермаркета за 4$.

Возможно вы и правы но по другому не получается.

Получается! Снизу вварить в углах удлиненную гайку с резьбой на 16-18мм, а из купленной шпильки сделать четыре выкручивающихся ножки. Я на отрезки шпильки приваривал толстые шайбы, но можно еще и кусок резины/транспортерной ленты приклеить чтобы пол не царапать )))

Делаем верстак своими руками

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым — деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Собран силовой каркас верстака. Дальше больше.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:

А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными — дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться[/b], а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
— Вах, какой хороший краска, мамой клянусь! — ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Далее обильно пропитал столешницу снизу и сверху огнебиозащитным составом. Это скорее для защиты дерева от плесени и почернения.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности — высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов — точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно — буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается — т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого — осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего.

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил — все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.

Далее буду по-тихоньку размещать на панели инструменты и розетки и обживаться. Потом выложу фотографии.

Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

P.S. Прошло некоторое время эксплуатации верстака. Хочу поделиться впечатлениями.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом — цифры 1958 — наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски — гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.
