Как изготовить токарный станок по дереву своими руками

Токарный станок по дереву своими руками: схема создания станка с чертежами и размерами из дрели для домашней мастерской, 80 фото

Древесина входит в число наиболее податливых материалов. Поэтому при наличии арсенала строгающих и режущих принадлежностей каждый желающий изготовит из дерева настоящие произведения искусства, способные радовать глаз выдающимися эстетическими качествами и приносить немалую пользу в хозяйстве.

Содержание

Особенности токарных станков по дереву

В целом ряде случаев у трудолюбивого хозяина появляется желание сделать предметы обстановки и утвари, имеющие круглое сечение на всем своем протяжении.

Чаще всего такими вещами являются:

• Держатели для молотков и напильников;
• Лестничные столбики, вазоны, рукоятки для перильных тумб;
• Скалки, картофельные прессы, виноградные давилки;
• Вертикальные карандашные пеналы;
• Чашки, кружки, блюдца, тарелки, подносы, пробки.

Вырезать подобные вещицы рубанками и пилами будет невозможно. В данном случае понадобится хотя бы самый примитивный станочек.

Покупка токарного станка

Приобрести подобное устройство сегодня можно кликом мышки, зайдя в специализированный интернет-магазин. Правда, такая покупка больно ударит по карману, особенно если выбрать там модель высокого качества, а не дешевую китайскую поделку.

Однако это не значит, что на идее основать миниатюрный цех придется поставить крест. Решить проблему высокой стоимости можно, пойдя другим путем. Простой и долговечный электроагрегат нужно изготовить собственноручно.

Вытачивание круглых архитектурных украшений

Такой механизм станет отличным подспорьем при необходимости сделать недорогой ремонт коттеджа, оснащенного

• Лестничными пролетами с деревянными балюстрадами;
• Декоративными наличниками;
• Резными ставнями;
• Оконными сережками.

Выгодный и перспективный бизнес

Накопив определенный опыт в производстве декора, можно будет от банальной экономии перейти к выгодному бизнесу. Это может быть производство и продажа шахамтных фигурок. Если продавать их через онлайновые аукционы или торговым сетям, то в семейном бюджете появится дополнительная статья дохода.

Сделанные вручную вещи быстро находят спрос, особенно если выставлять их на продажу по умеренной стоимости.

В перспективе такое увлечение перерастет в полноценную коммерческую занятость, даст шанс обзавестись профессиональным инструментарием и начать зарабатывать очень неплохие деньги.

Основные составляющие части

К числу важнейших узлов такого устройства относятся

• Станина;
• Электропривод;
• Фронтальная и тыльная бабки;
• Подставка для вспомогательных принадлежностей.

Опорная рамная основа

Станина представляет собой раму, позволяющую соединить все части в стройный механизм. Прочность и надежность такой опоры напрямую определяют устойчивость и долговечность всего приспособления. Лучше и проще использовать для изготовления каркаса стальной уголок, другим подходящим материалом является прямоугольный профиль.

В первую очередь необходимо произвести разметку габаритов собираемой автоматической точильной машины. Эти параметры определяются тем, для чего именно будет использоваться данный автомат. Как правило, подставка для квартирной или гаражной модификации не превышает в длину восьмидесяти сантиметров.

Процесс изготовления каркаса

Выбранные для сборки станины рейки необходимо уложить так, чтобы их верхние грани находились строго в одной плоскости. Параллельность данных направляющих проверяется путем замера расстояний между их концами с каждой из сторон.

• Продольные фрагменты закрепляются с помощью струбцин. Поперечные части изготавливают из того же самого профиля.
• Всего будет три поперечины. Из них две фиксируют на краях устройства, а третью размещают в паре десятков сантиметров от левого конца.

На следующем этапе все составляющие методом сварки соединяются в цельную композицию. Важно, чтобы полученный соединительный стык был прочным и ровным.

Выбор электрической силовой установки

Подбирая мотор для приведения токарной системы в действие, необходимо уточнить, насколько он мощен. Для постройки кустарной самоточки вполне достаточно показателя в пределах 1,2 — 2 кВт. При этом следует узнать, по какой именно схеме производится подключение.

Для настольной деревообработки хватит двигателя от бытовой центрифуги. Хотя ему не по силам обеспечить обточку массивной заготовки, он обязательно осилит обработку

• Миниатюрных сувениров;
• Кухонных принадлежностей;
• Разного рода мебельных аксессуаров.

Функциональный фронтальный фиксатор

Для фигурной обточки заготовка фиксируется между двумя зажимами, которые принято называть бабками. При этом на переднюю транслируется крутящий момент от электромотора, и потому собрать ее будет несколько труднее.

Передний фиксатор домашней токарной установки — это железное П-образное сооружение, между боками которого на подшипниках смонтированы вал и система шкивов. Корпус компонуется из сегментов толстого сталепроката.

Монтаж второго зажима

Предназначение заднего аналога заключается в поддержке подлежащего заточке условного цилиндра и предоставлении ему свободы для быстрого вращения. Чем прочнее удерживает заготовку задняя бабка, тем лучше будет конечный итог.

• Непременным условием грамотного монтажа второго зажима является соблюдение соосности с первым.
• Столкнувшись с большими сложностями на этом этапе, есть смысл существенно облегчить задачу, купив полностью готовый агрегат.

Заметно видоизменить инженерное решение позволит использование патрона электродрели. В нем зажимается вал, конец которого должен быть заострен.

Удобный поворотный столик

Остается сделать подручник, где во время работы будут разложены надфили, лобзики, наждачная бумага, рубанки и ножовки. Его очертания никак не регламентируются, однако он должен быть в полной мере комфортен.

Проектирование такого столика лучше проводить при участии того мастера, который станет главным пользователем точилки-автомата.

Наиболее оптимальный вариант — это поворотная подставка в форме трапеции. Ее вырезают из толстого железного листа, после чего монтируют на поворотном шарнире с большим углом двустороннего хода. Такой столик будет несложно двигать, чтобы приближать к себе напильники или отдалять их на какое-то время.

Резцы разного калибра

Режущие насадки продаются в каждом крупном строительном супермаркете. При этом есть возможность купить как одиночные режущие детали, так и наборы.

При наличии обширного выбора резаков токарь создаст любые сложные и замысловатые конфигурации, включающие

Простой самодельный токарный станок по дереву

Всем привет. Подвернулся мне двигатель от стиральной машины из него я решил сделать себе токарный станок по дереву. Станок был собрал из того что было в гараже, а было всякое.

Рама. Раму была сварена из профильной трубы 50х25х5мм, длинна рамы 1м, ширина 19см.

Двигатель. Двигатель от старой стиральной машины Вятки автомат, асинхронный двигатель, две скорости 400 об/мин и 3000об/мин, подключал через конденсатор.

Двигатель закрепил на раму через уголки, с помощью шайб выставил ось двигателя параллельно раме.

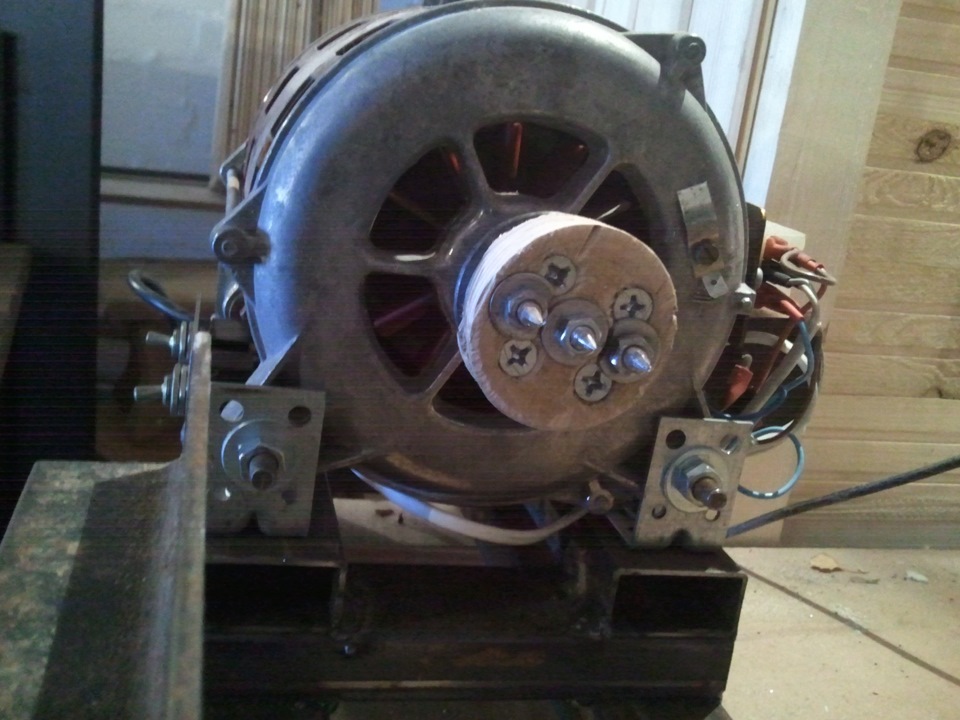

Передняя бабка. На шкиве двигателя нарезал резьбу М6 6шт. с помощью четырех шпилек закрепил фанеру толщиной 20мм. Оставшиеся два отверстия использовал для «трезубца».

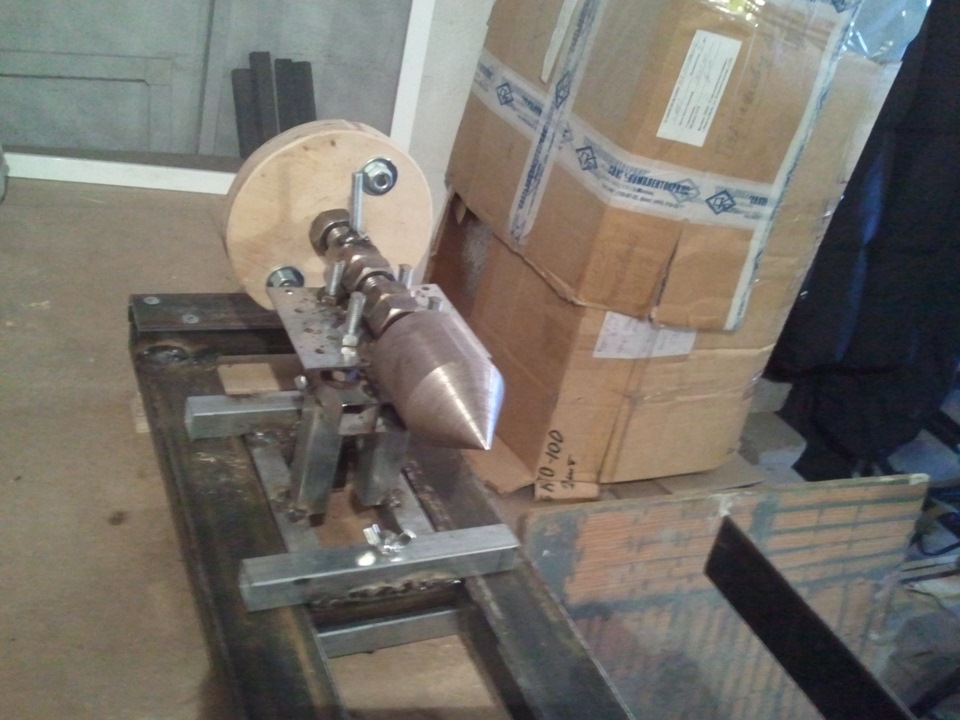

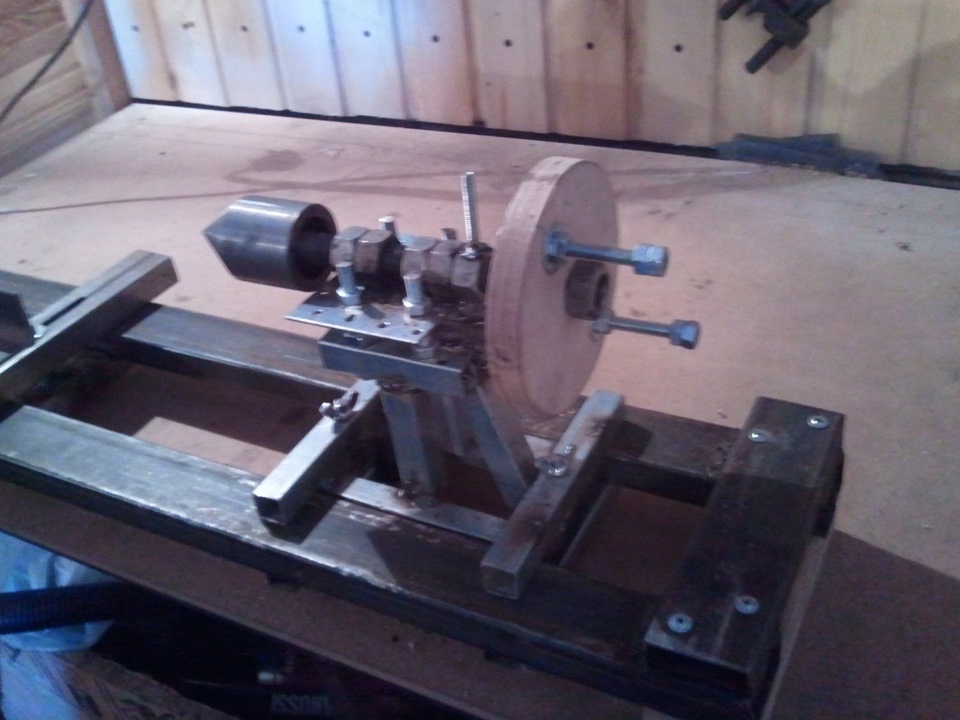

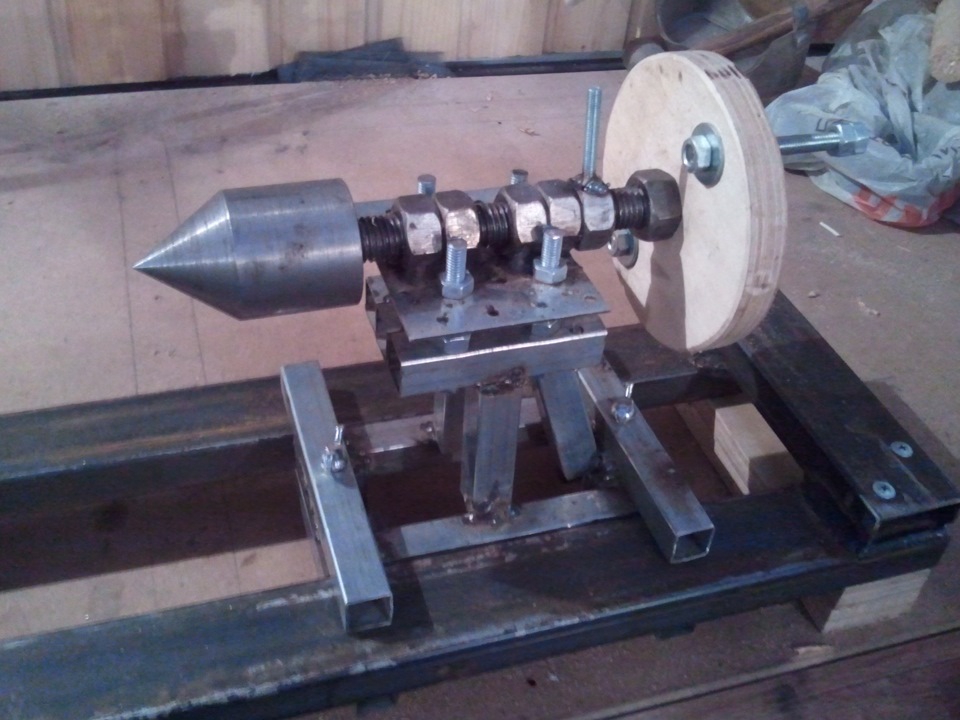

Задняя бабка. Направляющие и корпус задней бабки сделал из обрезков профильной трубы 20х20х1,5мм.
На пластине толщиной 3мм наварил 4 гайки под шпильку М18 (ось задней бабки).
Знакомый токарь выточи конус с внутренним посадочным место под подшипники №202.
Рукоятка выполнена из фанеры и двух шпилек.
Опять же с помощью шпилек М8 и гайке выставил ось задней бабки параллельно раме и передней бабке (от центровал).

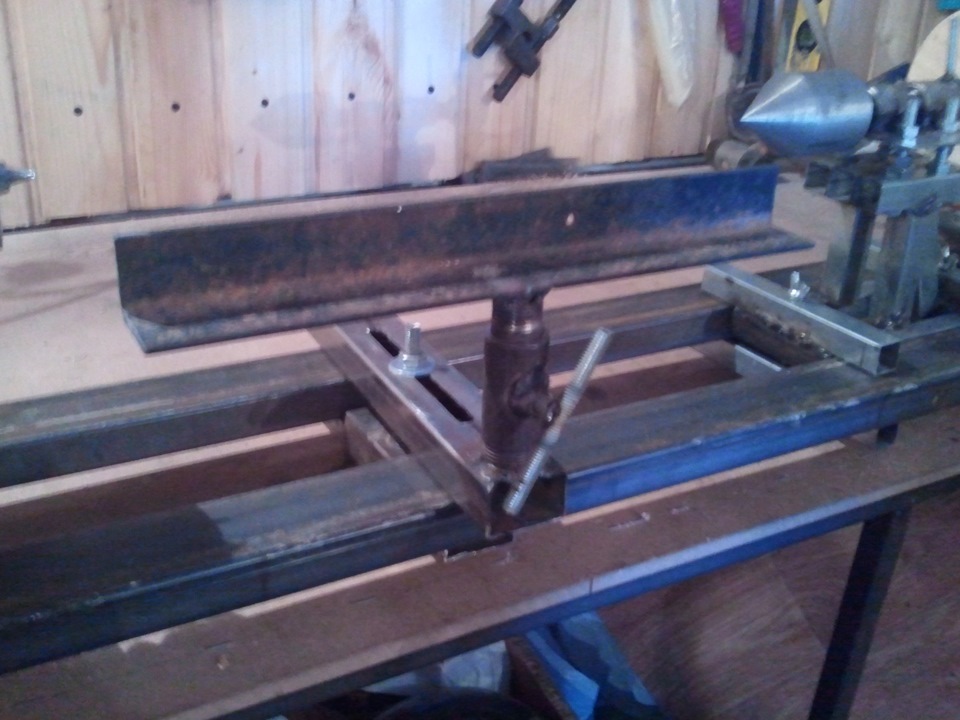

Подручник.
Основа подручника выполнена из обрезков профильной трубы 40х20х2мм. стойка из сгона 15 и сгона 20, (идеально подошли). Сам упор из уголка 40х40

Еще предстоит сделать защиту двигателя от стружки и т.д.
Фотографировал на телефон, за качество фоток прошу не пинать.

Станок испробован!
Мощности уверенно хватает на болванку 100х100х400мм больше пока не ставил, пока нет больших заготовок, первым делом выточил ручку для резца.
Выкладываю видео, но так как снимать было некому, а городить штатив ради одного видео не охота, то видео процесса самого точения нет (не удобно точить одной рукой).

Токарный станок по дереву: устройство, конструктивные узлы, изготовление самодельного

Первый станок, необходимость в котором чувствует каждый мастеровой человек – настольный сверлильный, или попросту сверлилка. Но по его приобретении или изготовлении своими руками скоро оказывается, что нужно что-то и точить, а токарный станок стоит на порядок дороже. Велик оказывается соблазн сделать токарный станок универсальный вроде того, что на рис. ниже:

Самодельный универсальный токарный станок

Перед изобретательностью, умением и аккуратностью таких мастеров остается только снять шляпу. Да, на токарном станке по металлу можно точить и дерево; многие такие настольные токарные станки комплектуются вставками в шпиндельный патрон для удержания деревянной заготовки. Но – увы! – точности на металле самодельный универсальный токарный станок долго не удержит.

Дело не только в том, что усилие резания металла многократно больше, чем дерева. Сама физика обработки металлов резанием совершенно иная. Чтобы не вдаваться в основы, даже беглый поверхностный обзор которых потребует непомерно много места, возьмем и сопоставим: видали ли вы резец по металлу, острый как стамеска или железка рубанка? И что будет, если слесарным зубилом рубить дерево? Сверлилка еще может справиться с тем и другим материалом: там усилие резания симметрично сосредоточено на самом рабочем органе. Но что касается точки металла, то требования к станку, то требования к станку для нее оказываются такими, что станкостроение задолго до индустриальной эпохи выделилось в отдельную отрасль. Самый лучший машиностроительный завод сам себе станки не делает – не по плечу. Однако токарный станок по дереву собрать своими руками вполне возможно, и так, что максимально достижимую на дереве точность обработки +/–0,5 мм он будет держать долгие годы, если не десятилетия. Без 2-3 токарных операций по металлу все равно не обойтись (см. далее), но их в данном случае сможет выполнить на заказ токарь 2-3 разряда на обычном, не повышенной точности, станке, хоть бы и отреставрированном ДИП. И еще, конечно, нужно будет купить набор резцов для обработки древесины на токарном станке, см. рис.. Все остальное обязательных дополнительных затрат не потребует.

Набор резцов для обработки древесины на токарном станке

История и эволюция

Далее в тексте вам встретятся технические решения эффективные, но мастерам-любителям малоизвестные, т.к. в промышленности они по тем или иным причинам не применяются или применяются ограниченно. Однако изготовление самодельного токарного станка для обработки древесины они могут упростить и облегчить настолько, что из электроинструмента в некоторых случаях можно будет ограничиться ручной дрелью. Станкостроение тысячелетия развивается под знаком решения проблемы: как на станке точностью, к примеру, в 1 условную единицу длины сделать детали станка с точностью, допустим, 0,2 тех же единиц? И т.д., и т.п. Чтобы понять, как техника дошла до жизни такой, полезно будет ненадолго обратиться к истории.

Прародитель всех вообще станков для обработки материалов вращением – приспособление, с помощью которого люди неолита добывали огонь и сверлили рог, кость, камень, поз. 1 на рис; в последних случаях под сверло из дерева или кости подсыпали абразив из мокрого кварцевого песка. Первобытные кельты на том же принципе придумали токарный станок с ножным приводом, поз. 2; центра делались из заостренных обожженных кольев твердого дерева. В Англии сей агрегат в ходу до сих пор у мастеров-мебельщиков. Лес там по кварталам не рубят. Откупив на повал пару-тройку лесин, мастер потом охапками выносит к трассе готовые ножки, балясины и т.п. В ремесле подобного типа станок дожил прим. до начала XVIII века, поз. 3, хотя заготовка в нем вертится туда-обратно и мастеру приходится дополнительно отвлекаться, чтобы переворачивать резец.

Этапы эволюции токарного станка по дереву

В Древнем Египте уже в эпоху Среднего Царства был хорошо известен токарный станок с лучковым приводом, поз. 4. «Мотором» был, естественно, раб. В русской деревенской общине (в миру) с ее крепкими традициями взаимопомощи и взаимовыручки лучковый токарный станок дожил в глубинке до… 80-х годов прошлого века! Массовое индивидуальное деревянное строительство в планы пятилеток никоим образом не включалось, зато советское руководство в провинции смотрело сквозь пальцы на самовольную лесозаготовку в ограниченных размерах для собственных нужд или на несанкционированную закупку в леспромхозах диких бревен за универсальную советскую валюту крепостью 40 об. и вместимостью поллитра.

Для тонкой и/или мелкой работы ножной станок с бечевой и лучковый не годились: в дереве всегда есть неоднородности, а маховиком – гасителем крутильных колебаний была сама заготовка. Радикальные усовершенствования токарного станка ввел мастер Феодор в Древней Греции прим. в 400 г до н. э, поз. 6. Он дополнил ножной привод, во-первых, кривошипом – теперь заготовка вращалась в одну сторону. Во-вторых, сделал центра вращающимися и снабдил один из них захватом для удержания заготовки. В-третьих, ввел в кинематическую схему тяжелый маховик. Отдельные станки такой конструкции находились в эксплуатации на промышленных предприятиях до начала электрификации промышленности, поз. 7 – при тогдашнем полном отсутствии социальных гарантий труд неквалифицированного подсобника обходился дешевле затрат на содержание паровой машины.

Электрифицированный токарный станок по дереву (поз. 8 на пред. рис.) практически не изменился с конца XIX в (см. также рис. ниже):

• а – ротор мотора и др. массивные детали привода не требуют применения отдельного маховика;
• б – в зажимной патрон можно ставить различные наконечники для разного рода заготовок (см. далее) или сверло;
• в – подручник с поворотной полкой-упором для резца, установленный на подвижной каретке, дает возможность вести множество разнообразных рабочих операций;
• г – задняя бабка с вращающимся центром позволяет довести точность обработки до максимально возможной на дереве;
• д – винт подачи пиноли задней бабки (см. далее) дает возможность проводить сложную обработку заготовки в деталь в один установ. Дерево в процессе обработки поддается под давлением держателя и центра. Если задняя бабка закреплена жестко, заготовка в процессе обработки разбалтывается. Станок приходится останавливать и делать переустанов болванки, что никоим образом не способствует качеству работы.

Устройство и кинематическая схема современного токарного станка по дереву

А если без мотора?

Энергонезависимый токарный станок по дереву может пригодиться и в наши дни; скажем, на даче или необорудованной стройплощадке. Мускульной силы нормально развитого человека достаточно для обточки заготовок из обычного строевого леса диаметром прим. до 150 мм. На такой случай возможны 2 варианта (см. след. рис.): старый добрый станок с ножным приводом (размеры его важнейшего узла – кривошипа даны справа вверху); подробнее о нем см. далее, и обработка на козлах с ручным приводом бечевой (справа внизу на рис.). Лесину в обхват таким способом не оцилиндруешь, но проточить опорные столбы крыльца, беседки или навеса над мангалом возможно.

Токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно.

В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

• станина;
• передняя бабка;
• задняя бабка;
• суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

• сверление;
• создание пазов;
• фигурная обточка;
• обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

• сверлильный аппарат;
• напильники и наждачная бумага;
• УШМ (болгарка) и набор дисков для резки металла;
• сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто – нужно лишь немного времени и терпения!
