Как отремонтировать светодиодный прожектор своими руками

Как отремонтировать светодиодный прожектор

Рекомендуемые производители светодиодных драйверов.

Многие светодиодные энергосберегающие лампы уже имеют встроенный драйвер. Тем не менее лучше не приобретать безымянную продукцию родом из Китая. Хотя временами и попадаются достойные внимания экземпляры, что в прочем явление редкое. Существует огромное количество поддельных осветителей. Многие модели не имеют гальванической развязки. Это представляет опасность для светодиодов. Такие источники тока при выходе из строя могут дать импульс и сжечь led-ленту.

Но тем не менее рынок в основном занят именно китайской продукцией. Российские поставщики известны не широко. Из них можно ответить продукцию фирм Аргос, Тритон ЛЕД, Arlight, Ирбис, Рубикон. Большинство моделей может работать и в экстремальных условиях.

Из иностранных можно смело выбрать источники тока от Helvar, Mean Well, DEUS, Moons, EVADA Electronics.

Led-драйвер Mean Well.

Из китайских можно доверять MOSO. Возможно появление новых брендов, которые производят конкурентоспособные устройства.

Хорошие рекомендации имеют Texas Instruments (США) и Rubicon (Япония, не путать с «Рубикон» Россия. Это разные марки). Но пока они дороги.

Полезные рекомендации

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Ремонт светодиодного прожектора

Чтобы улучшить теплотведение, необходимо отшлифовать две прилегающие поверхности шкуркой с зернистостью P1500.

Затем намазать тонким слоем. Лишняя паста выдавится сама при нагреве или со временем. Главное, чтобы внутри не было пузырьков воздуха.

Сергей заказал . Он работает при напряжении 30-36 В и во время работы потребляет ток 1500 мА.

Световой поток от него равен 90-120 Лм/Вт. Цветовая температура светового потока равна 6000-6500 К, а время работы 100 000 часов. Хороший китайский светодиодный модуль.

При установке светодиодный модуль можно немного притереть к радиатору, потому что это облегчает выход лишней .

При пайке светодиода помните, что он боится перегрева, так что паяйте быстро и метко.

После ремонта, во время сборки защищенного светодиодного прожектора следите за прилеганием резиновых прокладок. Тогда прожектор будет работать долго и надежно даже в целях уличного освещения.

Принцип работы и схема

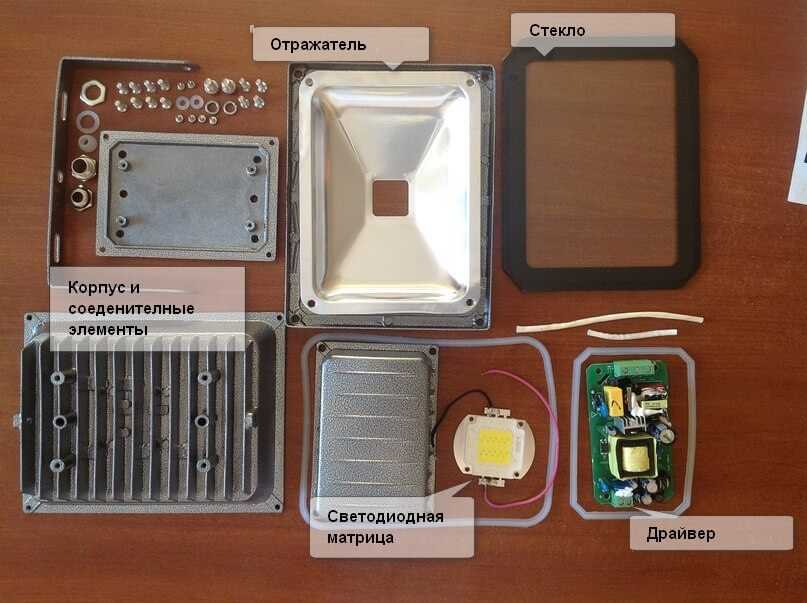

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

• светодиоды (обеспечивают свечение);
• драйверы (управляют работой устройства);
• корпус;
• рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
• линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Как работает светодиодный прожектор?

Для того чтобы понять, почему мигает светодиодный прожектор, рассмотрим, как он работает и какую имеет конструкцию:

• корпус LED-устройства может быть выполнен из ударопрочного пластика или металла;
• внутри корпуса располагается светодиодная лампа;
• отражатели.

Работает прожектор по принципу направления светового потока при помощи отражателей в определенную точку, они его собирают, по этой причине получается яркое свечение.

Элементы устройства прожектора

Светодиод, в задачу которого входит дать ровный свет, состоит из полупроводникового элемента и электродов, это анод и катод. При появлении нужной величины напряжения на электродах они разогревают полупроводниковый элемент, и он дает свечение. Для работы схемы необходимо иметь:

• выпрямитель специального типа, драйвер – они должны стабилизировать ток и регулировать его величину;
• блок питания для светодиода, так как ему нужно напряжение 12 вольт.

Многих поломок в дальнейшем можно избежать, если обратить внимание на следующие нюансы при покупке:

LED-устройство – это светотехнический прибор с высокими параметрами освещенности и небольшим потреблением электрической энергии

Важно! Такие системы не могут быть дешевыми, если они качественно сделаны.
Приобретая LED-прожектор в интернете, потребитель может столкнуться с различными поломками, возникающими из-за дешевизны моделей:

• через небольшой интервал времени эксплуатации устройства появляется моргание светового потока, даже в том случае, когда устройство выключено;
• перестает работать поставленный с устройством датчик движения.

1. Добиваясь конкурентоспособности для своего устройства в области себестоимости, производители часто пренебрегают качеством и надежностью; если прожектор заморгал, возможны следующие причины:

• плохая пайка;
• выбираются наиболее дешевые элементы питания и низкие регулирующие параметры тока.

1. В результате экономии материалов и удешевления устройства освещения покупатель через непродолжительное время получает проблемы с его работой. Часто из-за того, что не регулируется граничный ток, начинает моргать прожектор.
2. Есть мнение, что некоторые производители, которые ориентированы на Россию, в своих устройствах LED устанавливают ограничители тока, не учитывая нашей региональной специфики (частые колебания электрической энергии), что приводит к поломке.

Как отремонтировать

Как же просто починить и исправить такой дефект конструкции, чтобы прожекторный светильник отработал свои заявленные 50 000 часов?

Для того, чтобы светодиодная матрица не перегревалась, под нее всего лишь необходимо установить толстую алюминиевую пластину.

Данную пластину можно приклеить как на силикон, который будет стабилен при нагреве до 200 градусов и не потечет или расплавится. Либо на теплопроводящий клей, способный выдержать нагрев до 300С и более.

Нельзя использовать термопластичный клей на основе этиленвинилацетата. Он у вас потечет даже при 60С!

Подобная модернизация обеспечит хорошую теплопередачу и будет надежно препятствовать деформации.

При этом пластину лучше располагать поперек внешних ребер на корпусе. Это задействует их большее количество и улучшит охлаждение.

Как выбрать драйвер?

Большая часть драйверов для LED-освещения, продаваемых на отечественном рынке, производится в Китае, стоит дёшево, и не отличается высоким качеством.

В китайских драйверах светодиодных ламп часто встречаются бракованные микросхемы, покупать их не рекомендуется. Такое устройство быстро выходит из строя, и вряд ли удастся его обменять на новое или вернуть деньги.

Советы по выбору LED-драйвера:

Берите стабилизатор тока вместе с нагрузкой.
Учитывайте мощность нагрузки, которая будет подключена к драйверу.
Обратите внимание на корпус. На нём должна быть указана мощность, диапазоны напряжения (входного и выходного), номинальное значение стабилизированного тока, класс влаго- и пылезащищённости.

Максимальная мощность драйвера

Напряжение на выходе зависит от количества диодов в цепи и от схемы их включения. Оно должно быть больше или равно сумме энергии, потраченной каждым блоком электрической схемы.

Номинальный ток определяется мощностью элементов и их яркостью. Цель стабилизатора – обеспечить диоды нужной энергией.

Общая мощность светодиодов определяется параметрами каждого элемента, их числом и цветом. Количество потребляемой энергии считают по формуле:

P = PLED х N, где N – число диодов в цепи, PLED – мощность одного диода.

Номинал берут на 20-30 % больше расчётной мощности:

Учитывают также цвет свечения элементов. Он влияет на выходное напряжение. Его указывают прямо на устройстве или на упаковке.

Например, имеется три светодиода мощностью по 3 Вт. Тогда общая мощность составляет 9 Вт. Рекомендуемая Pmax драйвера = 9 х 1,3 = 11,7 Вт.

Стоимость

Драйверы для LED-освещения продаются в электротехнических магазинах, в Интернете, в торговых точках, где занимаются радиодеталями. Дешевле всего обходится покупка на Интернет-площадках.

Примерные цены на стабилизаторы тока:

• DC12V (мощность 18 Вт, входное напряжение 12 В, выходное 100-240 В) – 190 рублей;
• LB0138 (6 Вт, 45 В, 220 В) – 170 рублей;
• YW-83590 (21 Вт, 25-35 В, 200-240 В) – 690 рублей;
• LB009 (150 Вт, 12 В, 170-260 В) – 750 рублей.

Микросхема PT4115 – понижающий преобразователь – стоит 150 рублей за одну штуку. Более мощные элементы стоят от 150 до нескольких тысяч рублей.

Другие характеристики

При покупке драйвера обратите внимание на такие характеристики:

• Напряжение на выходе. Его величина зависит от числа светодиодов в светильнике, от способа подачи питания и падения напряжения на полупроводниках. На рынке имеются устройства с напряжением от 2 до 50 В и более.
• Номинальный ток. Он должен быть достаточным для обеспечения оптимальной яркости.
• Цвет светодиодов. Он влияет на падение напряжения.

Зависимость электрических параметров от цвета светодиодов:

Если в источнике света три последовательно соединенных светодиода белого света мощностью 1 Вт, понадобится драйвер с напряжением 9-12 В и током 350 мА.

Падение напряжения на белых кристаллах – 3,3 В. При последовательном соединении напряжения суммируют. Получается 9,9 В, что удовлетворяет рабочий диапазон драйвера.

В зависимости от модификации, устройства используют для определённого количества светодиодов – одного, двух или более.

Например, LED-драйверы с микросхемой 9918c в светодиодной лампе подходят для управления нерегулируемыми лампами и поддерживают мощность до 25 Вт.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку – до 2 секунд

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Постоянные проблемы с освещением, возникающие в домашних условиях, требуют самостоятельного устранения неисправностей. И нетрудно согласиться, что систематический вызов специалиста для ремонта светодиодного прибора – довольно затратная на сегодняшнее время услуга. Поэтому во избежание определенного дискомфорта рекомендуется произвести ремонт светодиодного прожектора своими руками.

Современный светодиодный прожектор считается востребованным и довольно популярным устройством, которое применяется для освещения придомовой территории. Подобное средство освещения весьма удобно в эксплуатации, однако, безусловно, наступает момент, когда оно выходит из строя и требует своевременного ремонта. Поэтому определенно необходимо обладать навыками грамотного определения неисправностей, устранения дисфункции, а также восстановить прежнее состояние оборудования. Следует отметить, что базовые светодиодные прожекторы не предусматривают замену источников света на другой с отличной мощностью.

Замена деталей

Устранение обрывов проводки не требует особенной квалификации от домашнего мастера. Гораздо сложнее найти и исправить поломку на печатной плате, драйвере, преобразователе напряжения или матрице. Без специальных знаний тут не обойтись. Также понадобится умение работать с диагностическими приборами и паяльником.

Ремонту или замене могут подлежать такие детали:

• ограничивающий конденсатор;
• блок питания;
• драйвер;
• матрица.

Конденсатор для ограничения тока

Данный компонент является причиной неисправности, когда лампа прожектора горит неравномерно, постоянно мерцая. Связана такая проблема обычно с тем, что производители, стремясь сэкономить, устанавливают токоограничитель, не соответствующий по характеристикам драйверу.

Блок питания

Частой причиной неправильной работы прожектора является поломка блока питания. В такой ситуации можно приобрести новый блок питания или подобрать данную деталь от другого устройства (например, от принтера). Если решено купить новый блок, рекомендуется взять его с собой в магазин, так как на корпусе указаны его технические характеристики. Чтобы достать блок, вначале нужно разобрать прожектор.

Драйвер

В маломощных моделях часто отсутствует блок питания. В таких случаях вместо блока используется драйвер светодиодного типа. Так как диод не способен получить электропитание прямиком из сети (нужен переменный ток, отличный от сетевого), то и задействуется драйвер. Устройство функционирует с учетом рабочей температуры и времени, изменяя выходной ток, поступающий на светодиод.

Для замены драйвера следует разобрать прожектор, чтобы установить технические параметры драйвера, а затем обратиться в магазин. Так же, как и в случае с блоком питания, можно подобрать подходящий драйвер из другого устройства.

Матрица

Самой распространенной причиной неисправности прожектора является чрезмерный нагрев матрицы, что приводит к перегоранию предохранителей. Прожектор разбирают, после чего достают испорченную матрицу. Для этого откручивают четыре винта и отпаивают токопроводящие детали. Далее наносят слой термопасты на светодиод и припаивают обратно токопроводящие части. Завершают операцию прикручиванием на место матрицы.

В некоторых случаях проводка в матрице идет через отверстия подложки. Она выступает в качестве матричного радиатора. На участках перехода провода должны быть покрыты изоляционным слоем (в первую очередь речь идет о проводе плюса). Это позволит избежать короткого замыкания на корпус устройства.

Нельзя нарушать форму матрицы. Рекомендуется использовать только «родные» винты, чтобы не нарушить конструкцию. Также не следует забывать о полярности: красный проводок — плюс, черный или синий — минус, зелено-желтый провод направляют на корпус.

При обнаружении хотя бы 2-3 перегоревших диодов не следует дожидаться полного выгорания матрицы. В любом случае устройство уже не способно нормально функционировать, в результате чего драйверы и преобразователь напряжения вскоре выйдут из строя.

Печатная плата преобразователя напряжения

Если при проверке платы найдены очевидные признаки перегоревших элементов, понадобится ремонт устройства. На рисунке ниже представлена схема преобразователя для прожектора.

До того, как заменить неработающие части, следует выполнить прозвон светодиодов. Вначале отпаивают одну из ножек платы, так как прозвон впаянных элементов не даст корректного результата. Если появится необходимость, перегоревшие детали меняют на новые.

Ремонт прожектора небольшой мощности

В виде примера рассмотрим ремонт прожектора СДО01-10. Мощность устройства — 10 Вт. Внешний осмотр показывает отслоение защитного покрытия на одном из прожекторов. Также присутствуют темные пятна на излучающей свет поверхности матрицы.

Для упрощения задачи устанавливаем драйвер прожектора с перегоревшей матрицы на светильник с исправной матрицей. На старом драйвере перегорел защитный резистор (его номинал составляет 1 Ом), что указывает на пробой диода в диодном мосте на переходе от ключевого резистора к управляющему. Однако замена драйвера не привела к восстановлению функциональности прожектора.

После дальнейшей проверки выявлен обрыв оптической пары обратной связи. Замена пары дала результат — светильник заработал.

Куда жаловаться на отсутствие освещения?

Жалобы на отсутствие или недостаточность уличного освещения можно подавать в диспетчерскую службу МУП «Кировсвет» по круглосуточному номеру 32-44-00.

Вероятные причины поломки и способы их устранения

Токоограничивающий конденсатор

Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.

Блок питания

Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).

Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.

Драйвер

Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.

Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.

Выгорание матрицы

Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.

Аналогичные светодиодные прожекторы

Аналогами этого прожектора являются известные по отзывам, но не менее китайские и другие. Они бывают и без, а также с аварийным и без него, с и без такового.

Самым похожим на отремонтированный Shine является прожектор . Стоимость такого прожектора равна 1400 руб. Ремонт своими руками светодиодного прожектора обошелся примерно в 200 руб. Согласитесь, есть смысл запастись светодиодными модулями.

Хороший тест и сравнение светодиодных прожекторов 50 и 100 Вт смотрите в видеоролике ниже, чтобы понять какая мощность прожектора и освещенность территории вам нужна.

Для всех старались Мастер Сергей и Мастер Пайки.

Ремонт прожектора

Ремонт заключался в демонтаже перегоревшей матрицы и неисправного драйвера и установки современной светодиодной матрицы с встроенным драйвером, и дополнительной схемы выпрямительного моста с электролитическим конденсатором в корпус прожектора.

Установка LED матрицы

Для того чтобы добраться до матрицы необходимо снять защитное стекло и рефлектор, для чего понадобилось открутить четыре винта.

Для удаления матрицы нужно отпаять или откусить бокорезами провода и открутить еще четыре винта. Кода матрица была снята, то стало ясно, почему она сгорела. Теплопроводящая паста покрывала ее подложку не по всей поверхности.

В дополнение, место установки было окрашено, и еще вокруг крепежных резьбовых отверстий имелись выступающие площадки, как и вокруг непонятных прямоугольных углублений. Налицо конструкторская недоработка и небрежная сборка производителем прожектора.

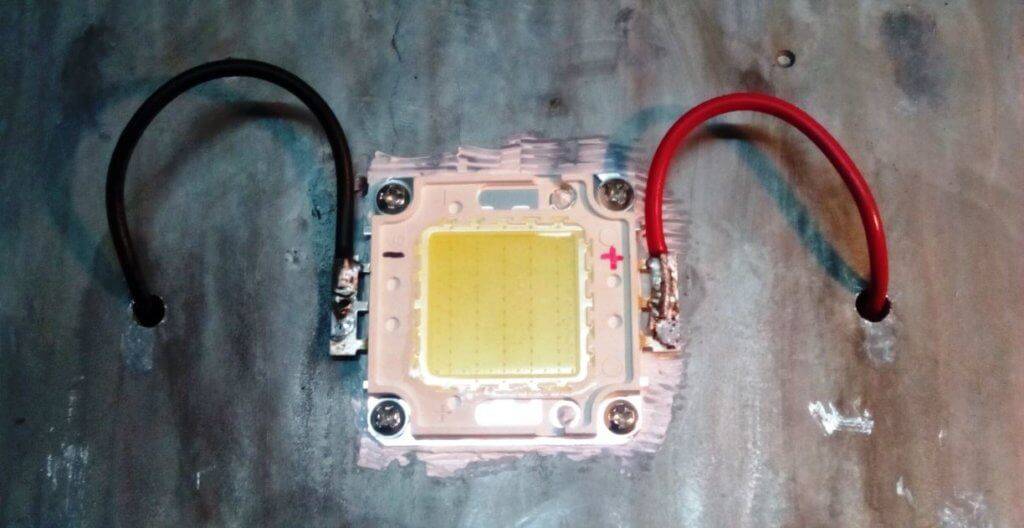

Сгоревшая матрица имела размеры 20×20 мм, а устанавливаемая – 40×60 мм, поэтому пришлось делать новые крепежные отверстия. При разметке еще пришлось сдвинуть матрицу относительно центральной оси, чтобы крепежные отверстия не попали в теплоотводящие ребра корпуса. В дополнение также надо было оставить одно из двух отверстий для прокладки проводов. Сверлить новое отверстие для проводов не хотелось, так как штатное герметично соединялось с задней частью прожектора.

После разметки было просверлено четыре отверстия диаметром 2 мм и затем в них нарезана резьба метчиком М2,5.

Примерка показала, что все сделанные отверстия точно совпали с крепежными отверстиями матрицы. Если бы немного промахнулся, то отверстия в матрице можно пропилить с помощью надфиля. Рядом с ними нет токоведущих дорожек и элементов.

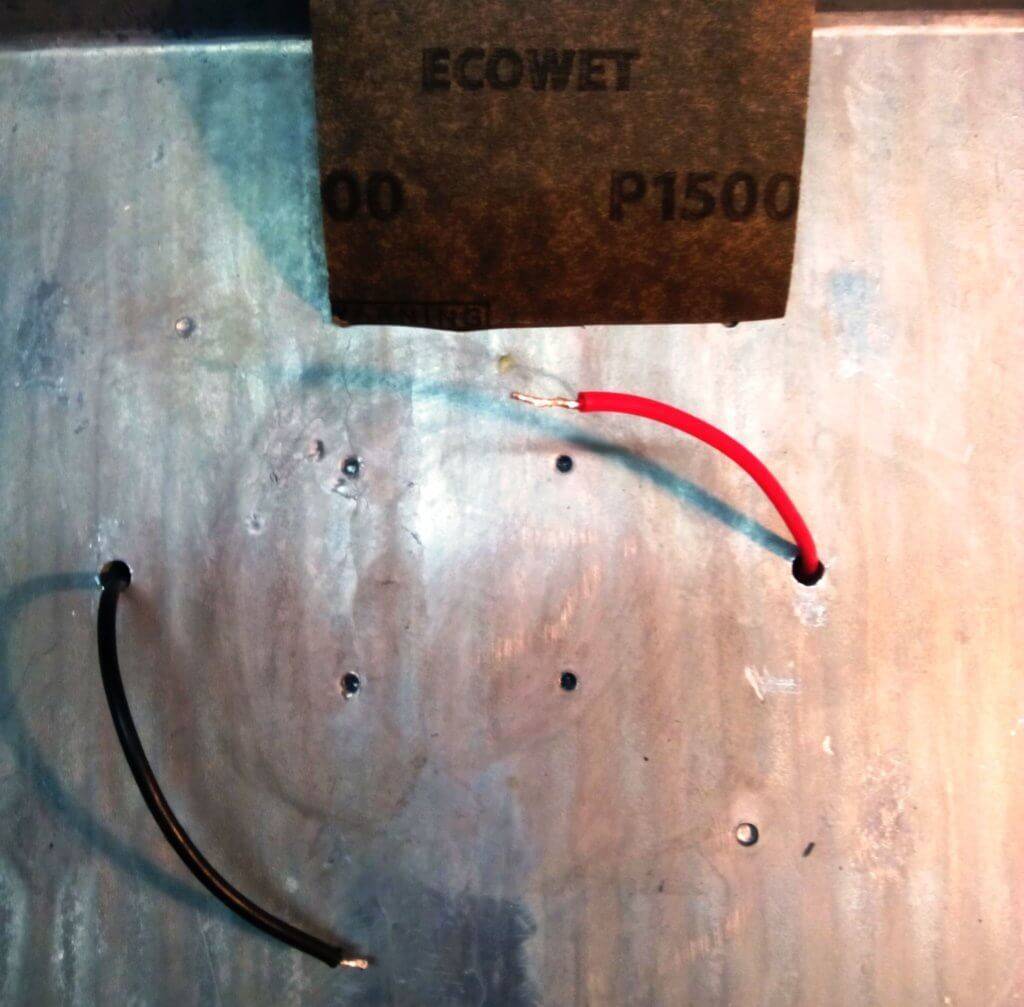

На следующем шаге с помощью наждачной бумаги средней зернистости необходимо подготовить теплоотводящую поверхность, сняв краску и удалив выступающие бугры.

После десяти минут работы поверхность стала идеально ровной и готовой для крепления матрицы. Оставшиеся крепежные отверстия имеют небольшую площадь и на отвод тепла влиять практически не будут.

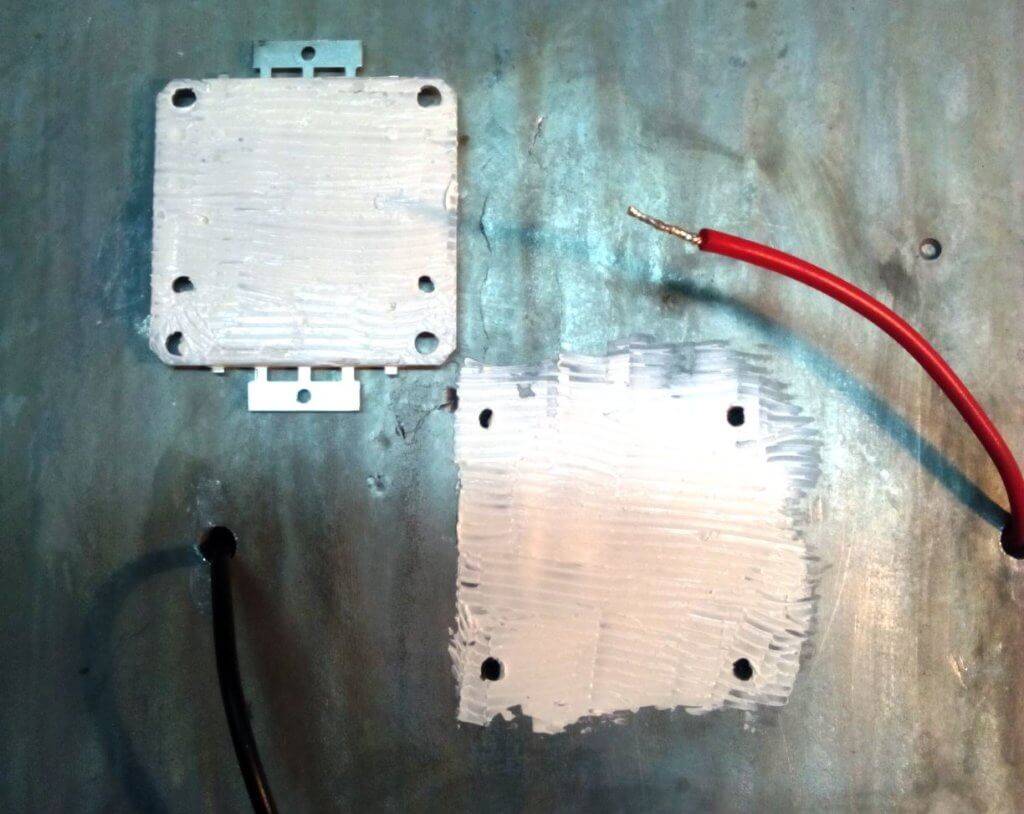

Для хорошего теплового контакта подложки матрицы с алюминиевым корпусом прожектора, который одновременно является и радиатором, место их соединения необходимо покрыть тонким слоем специальной теплопроводящей пасты. Размазывать пасту удобно с помощью банковской карты или визитки. Паста продается в магазинах компьютерной техники, можно заказать на Алиэкспресс при покупке матрицы.

Матрица закреплена в корпусе с помощью винтов М2,5 с плоскими шайбами для увеличения площади прижатия. Залудить контактные площадки матрицы и припаять провода лучше перед установкой. Провода я использовал с двойной изоляцией, но для надежности целесообразно использовать специальный термостойкий провод. У меня такого достаточной длины под руками не оказалось.

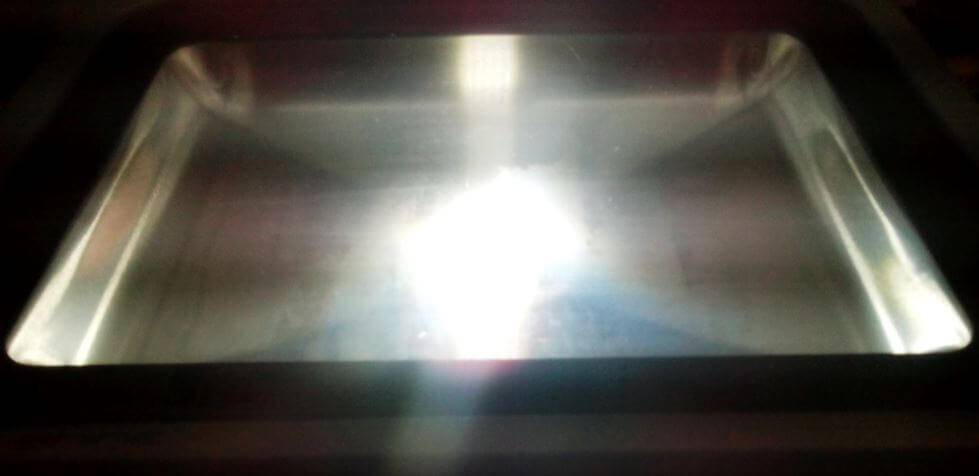

Рефлектор прожектора имел отверстие для светового потока матрицы недостаточного размера, пришлось его после разметки дорабатывать.

Для этого с помощью мини дрели и наждачного диска рефлектор был пропилен по граням. Края загнуты плоскогубцами, и лишний металл отрезан ножницами.

На фотографии показан результат работы по установке LED матрицы с драйвером на подложке. Вся ее светоизлучающая поверхность открыта для светового потока.

Установка в прожектор диодного моста и конденсатора

Печатную плату ради монтажа шести радиоэлементов изготавливать не стал, тем более, что в наличии была подходящая плата от драйвера светодиодной лампы. Выпаял из нее лишние элементы, впаял предохранитель и токоограничивающий резистор.

Провода, идущие от светодиодной матрицы, были припаяны непосредственно к выводам конденсатора, а его выводы уже к плате. Один из проводов сетевого шнура был припаян к плате, а второй на вывод включателя, а с него уже к плате.

Для изоляции печатной платы была использована укороченная упаковка от драже Тик-Так. Идеально подошла по размерам. Под сетевой шнур в упаковке была сделана прорезь.

Светодиодный прожектор отремонтирован без использования драйвера, и можно приступать к его испытаниям. При первом включении он не засветил. Оказалось, что установленный предохранитель на ток защиты 1 А не выдержал пускового тока зарядки конденсатора и перегорел.

Величину токоограничивающего сопротивления увеличивать не хотелось, поэтому пришлось установить предохранитель на 2 А. При многократном включении, выключении и длительной работе прожектор светил безотказно. Корпус нагревался незначительно.

Замена деталей

Мерцание может вызвать так же неисправность блока питания, драйвера, конденсатора. Если отремонтировать их нельзя, нужно заменить. Запчасти доступны в офлайн и онлайн магазинах.

Блок питания

Блок питания – источник напряжения, состоящий из мостового выпрямителя и резистора, ограничивающего ток. Основное предназначение – преобразование тока с 220 В в 12 В. Маломощные LED-прожекторы с такими блоками питания выпускают китайские производители. При выходе из строя такого блока нужно заменить его элементы.

Драйвер

Драйвер – источник тока, разновидность блока питания. Это обязательный элемент мощных LED-прожекторов с модулями или диодами без ограничителей тока. Если осветительный прибор перестал гореть, можно заменить не только драйвер, но и отдельные запчасти, входящие в его конструкцию.

Матрица

Менять матрицу необходимо немедленно, если не работает целая линейка светодиодов.

Драйвер не может определить, сколько ламп горит, поэтому на оставшиеся линейки подается та же мощность. Светодиоды из-за повышенной нагрузки перегреваются и быстро перестают функционировать.

Конденсатор для ограничения тока

Конденсаторы используются для уменьшения пульсации напряжения на выходе из преобразователя. Их добавляют при доработке дешевых прожекторов. Рассчитывается емкость, один конденсатор устанавливается после выпрямителя, второй – на входе после диодного моста.

Печатная плата преобразователя напряжения

Печатной платой называется пластина с печатными проводниками, на которые припаиваются элементы преобразователя. В LED-прожекторе она жесткая, так как изготовлена из алюминия и диэлектрика. Двойная конструкция обеспечивает отвод излишков тепла на радиатор.

Причины для ремонта светодиодных ламп: устройство, электрические схемы

Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками

Это происходит из-за кристаллов плохого качества.

Существуют такие причины неисправностей осветительных приборов:

• перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
• неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
• светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
• неправильная установка системы освещения оказывает негативное влияние на электропроводку;
• сильные вибрации и удары могут способствовать поломке подобного оборудования.

Разбор устройства позволяет определить точные причины поломок

Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.

Частые проблемы, возникающие с лед – устройствами

Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.

На схеме изображен порядок подсоединения драйверов

В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.

Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.

Тестирование источников освещения производится при помощи мультиметра или пробника

Диагностика

Прежде всего необходимо установить причину неисправности светодиодного прожектора. В качестве примера расскажем о проверке работоспособности прямоугольного прожектора Volpe с матрицей, включающей 9 диодов. Общая мощность светильника — 10 Вт. Световой поток составляет 750 лм.

Проверка осуществляется в следующем порядке:

1. Осматривают проводку на физическую целостность. Проверяют отсутствие обрывов, прогоревшей изоляции, перегибов кабеля. Цель состоит в том, чтобы убедиться в отсутствии разрывов токопроводящей жилы.
2. Проверяют корпус устройства, а также светодиодную матрицу на наличие повреждений механического характера (деформации, сколы, трещины).
3. Следующая задача: проверить входное напряжение, для чего открывают заднюю панель корпуса. Входное напряжение должно составлять 220 В (переменный ток). Если напряжение отсутствует, причина поломки не в светильнике, а в электрической цепи. Измерения осуществляют стандартным мультиметром. Норма выходного напряжения — 12 В (постоянный ток).

1. Если отсутствует выходное напряжение, поломку ищут на плате преобразователя. Осматривают контакты на предмет окисления, ищут трещины оловянного покрытия на участках пайки или перегоревших элементов.
2. Если вышеуказанные способы проверки не дали результата, тестируют работоспособность матрицы.

Диагностика

Прежде всего необходимо установить причину неисправности светодиодного прожектора. В качестве примера расскажем о проверке работоспособности прямоугольного прожектора Volpe с матрицей, включающей 9 диодов. Общая мощность светильника — 10 Вт. Световой поток составляет 750 лм.

Ремонт светодиодного прожектора своими руками

Светодиодные прожектора пользуются большим спросом у потребителей для освещения витрин, фасадов магазинов, дворов в частных домах и других объектов. Они долговечны, имеют хорошую интенсивность света и потребляют намного меньше энергии по сравнению с обычными лампами накаливания.

Пример места использования прожектора

Но любая техника имеет определенный ресурс работы и не гарантирована от поломок, поэтому требует ремонта. Исправлять неисправности всегда дешевле самостоятельно, чем обращаться в мастерские к специалистам. Рассмотрим несложный ремонт некоторых неисправностей на светодиодных прожекторах, но прежде чем описывать процесс ремонта, надо изучить какие бывают конструкции прожекторов и принцип их работы.

Работа светодиодного прожектора

Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:

• Источник питания;
• Электронную плату преобразования тока и напряжения;
• Драйвера управления режимами работы;
• Теплоотводящий радиатор;
• Оптические элементы, линзы, зеркала, встроенные в корпус;
• Клеммы для подключения проводов и приспособления для крепления корпуса.

Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.

Основные неисправности прожектора

Чаще всего неисправность прожекторов проявляется по следующим признакам:

• Полное отсутствие свечения при включении питания;
• Мерцание светодиода;
• Тусклое свечение, не в полную мощность;
• Изменение оттенка излучаемого света;

Есть очевидные признаки деформация корпуса разрушение структуры светодиода, после механических ударов или обрыв, перегорание проводки, которые просматриваются визуально.

Основные причины возникновения неисправностей

Светодиодные матрицы, платы преобразования производители делают надежные, при правильной эксплуатации гарантируют минимальный безаварийный срок до 5 лет. Чаще всего неисправности возникают по следующим причинам:

• Нестабильные характеристики электросети, скачки напряжения и тока, превышающие величины рабочего режима;
• Кроткое замыкание фазы на корпус прожектора или нейтральный провод;
• Неправильное подключение;

В результате этих нарушений может выйти из строя электронная плата, на которой запрограммированы драйвера управления прожектором, преобразователи напряжения и тока, питающие кристаллическую структуру матрицы со светодиодами.

Светодиодная матрица в прожекторах может состоять из нескольких десятков элементов. При разрушении структуры 3-5 кристаллов в матрице прожектор может функционировать, но при большем количестве неисправных элементов происходят необратимые процессы нарушения режима работы и сгорают все кристаллы. В этом случае требуется полная замена матрицы.

Диагностика неисправности на светодиодном прожекторе

Рассмотрим определение неисправности на прожекторе, который пользуется у потребителей наибольшим спросом, прямоугольной формы с матрицей из 9 диодов, мощностью 10 Вт. Одна из моделей этой серии прожектор Volpe 10Вт и световым потоком в 750 Люмен.

Внешний вид прожектора с матрицей залитой компаундным раствором

Независимо от марки прожектора диагностика начинается с визуального осмотра:

• Проверяется целостность проводки от источника питания, отсутствие обрывов, горелой изоляции и перегибов кабеля, где может быть скрытый под изоляционным слоем разрыв токопроводящей жилы;
• Осматривается корпус прожектора и светодиодная матрица, на предмет отсутствия деформации, трещин и сколов;
• При полном отсутствии свечения в первую очередь надо открутить заднюю крышку корпуса и проверить напряжение на входе и выходе электронной платы преобразователя. На входе должно быть 220В переменного тока, если напряжения нет, то причина не в прожекторе, а вцепи его питания, измерения можно проводить обычным мультиметром. На выходных клеммах 12В постоянного тока.

• При отсутствии напряжения на выходе неисправность следует искать на плате преобразователя напряжения. Осмотрите плату на отсутствие окислившихся контактов, трещин олова в местах пайки и выгоревших деталей;
• Если во всех перечисленных пунктах признаков неисправности нет, остается последний элемент, это светодиодная матрица.

Ремонт, замена неисправных элементов светодиодных прожекторов

Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.

Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.

Совет №1 Если в матрице перегорели 2-3 диода из 9 , то не надо ждать когда она выгорит полностью это может пагубно отразится на драйверах, преобразователе напряжения. Меняйте матрицу при первых признаках неисправности.

Замена матрицы прожектора

• Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;

• Откручиваем винты и извлекаем отражатель;

• Отпаиваем и отвинчиваем неисправную матрицу;

• Припаиваем новую матрицу и собираем прожектор в обратном порядке.

Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.

Совет №2 При замене матрицы протрите ее подложку и поверхность на которую она прикручивается. Смажьте эти места теплопроводной пастой, только после этого прикручивайте матрицу к корпусу.

При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.

Замена печатной платы преобразователя напряжения или драйвера у светодиодного прожектора

Если при диагностике выявлены явные признаки выгоревших элементов, не спешите покупать плату.

Один из примеров схемы преобразователя для светодиодных прожекторов

Попробуйте заменить неисправные элементы, прозвоните диоды, предварительно отпаяв одну ножку от платы, транзистор SVD4N65F, впаянные детали прозванивать нельзя, при необходимости замените их. Прозвонка и выявление неисправных деталей на плате требует детального рассмотрения в отдельной теме, поэтому повторюсь. Если у вас нет соответствующих навыков, воспользуйтесь услугами специалистов или купите новую плату.

Часто допускаемые ошибки

• Меняя матрицу, забывают соблюдать полярность подключения;
• Обязательно снимайте старую затвердевшую теплопроводную пасту под матрицей, обезжиривайте подложки спиртом и накладывайте свежую пасту;
• Припаивать провода к матрице надо за 1-2 секунды, не перегревая ее, в противном случае кристаллы светодиодов могут разрушиться или изменить свои характеристики, ресурс их работы снизится.

Часто задаваемые вопросы и ответы на них

• Ремонт прожекторов с большей мощностью на 30Вт, 50Вт и больше отличается от прожектора в 10 Вт?

Нет, принцип работы и конструктивные решения одинаковые, поэтому методика определения неисправностей и ремонт такой же.

• Когда матрица имеет большое количество светодиодов и не залита компаундным раствором, можно заменить неисправный диод?

Можно и даже нужно, но делать это надо аккуратно микропаяльником, не перегревая кристаллы.

• На выгоревших сопротивлениях на плате невидно номиналов, как их узнать чтобы заменить на соответствующие?

В прилагаемой инструкции к прожектору есть схема, там они указываются или откройте другой прожектор и посмотрите.

Как починить светодиодный прожектор, если престал работать

Если Вы владеете паяльником и хотя бы самыми базовыми познаниями в радиоэлектронике, то ремонт (замена драйвера и/или матрицы) светодиодного прожектора не станет для Вас проблемой.

Но нужно иметь в виду, что на основании только внешнего осмотра неисправного прожектора, невозможно сделать однозначный вывод о том, какая именно деталь вышла из строя. Например, мигание матрицы светодиодного прожектора может быть вызвано как неисправностью самой матрицы, так и драйвера. Для точного определения источника проблемы нужна диагностика — по крайней мере, следует попарно подключить матрицу и драйвер проблемного прожектора к таким же, но заведомо исправным драйверу/матрице.

Главные моменты, на которые стоит обратить внимание в процессе ремонта:

1. соответствие вольт-амперных характеристик драйвера и матрицы;
2. матрицу можно устанавливать только на термопасту;
3. герметичность окончательной сборки.

Некачественно выполненный ремонт может привести к дополнительным расходам. Вот пример — по словам клиента, прожектор был в ремонте четыре месяца назад у «умельцев» с радиорынка, которые заменили светодиодную матрицу. Однако, при сборке была нарушена герметичность, и на фотографиях видны последствия всего четырёхмесячной уличной эксплуатации.

Фотографии внутренностей светодиодного прожектора через четыре месяца эксплуатации после некачественно сделанного ремонта — была нарушена герметичность

Этот прожектор был восстановлен, но пришлось, помимо основательной чистки, менять и драйвер, и матрицу.

Проверяем драйвер

Ремонт светодиодных прожекторов должен проводиться с использованием современного оборудования и качественного инструмента. Чтобы осуществить проверку работы драйвера, потребуется убедиться, что на него подается электрическое питание 220 В. После этого, потребуется решить, что не работает. Здесь два варианта, первое — неисправность заключается в LED-драйвере. Второй вариант, поломка LED-матрицы. Необходимо сказать, что определение «драйвер» по своей основной сути — это определенный маркетинговый ход производителя, которым обозначается источник тока. Этот источник применяется для определенного устройства, которое рассчитано по току и значениям мощности.

Ремонт светодиодного прожектора своими руками возможно осуществить при относительно несложных неисправностях. Чтобы осуществить проверку драйвера без подключенного светодиода, потребуется подать на его вход напряжение в 220В. После этого, на выходе, при исправном узле, должно возникнуть постоянное напряжение, которое будет по значению больше, чем допустимый предел указанный на самом блоке.

К примеру, когда на блоке установленного драйвера указано напряжение 28 В, тогда при осуществлении действий по его включении «вхолостую», показатели напряжения на выходе будут составлять ориентировочно 40 В. Это объясняется принципом функционирования схемы. Для полного восстановления ремонтируете драйвера светодиодного устройства с использованием качественных элементов, что в заметной степени увеличит показатели срока службы и эффективность оборудования.

Принципиальная схема самодельного прожектора на светодиодах.

Но, представленный способ проверку, не дает 100% гарантии такого факта, что он исправно работает. В некоторых случаях, может потребоваться отремонтировать ЛЕД прожекторов своими руками. Следует отметить, что иногда бывают рабочие блоки драйвера, которые при «холостом» включении, могут показывать различные параметры. Это не всегда указывает на неисправность узла, потому как у разных производителей свои схемы по которым могут работать. Этот момент в обязательном порядке требуется учитывать и полностью понимать, если вам необходимо проверить драйвер. Если мигает светодиодный прожектор или моргает, тогда это может указывать на недостаток питания, поэтому первым делом, следует проверить электрическое питание на выходе. Это делается в самую первую очередь, что позволяет сэкономить время на выполнение указанных мероприятий.

Принцип работы и схема

На вход преобразователя напряжение поступает через предохранитель (или реле датчика движения). Его выпрямляет диодный мост и сглаживает конденсатор. На выходе из конденсатора ток постоянный. Далее напряжение через резистор подается в стабилитрон и трансформатор.

Из стабилитрона выходит 9 В, необходимые для работы преобразователя, из трансформатора – высокочастотные импульсы на полевой транзистор. В полевом транзисторе сопротивление снижается почти до ноля, при прохождении тока через первичную обмотку трансформатора создается напряжение во второй обмотке. После выпрямления диодом и сглаживания конденсатором ток поступает в матрицу, диоды загораются.

Это стандартная схема, она может отличаться в зависимости от моделей и производителей.

Неисправности прибора и способы их устранения

Приступать к ремонту прибора можно только после того, как установлена точная причина неисправности и локализовано место нахождения неполадки. Сделать это не так просто, поскольку объяснений этому существует множество.

Нарушения в проводке

Мигание из-за некачественного присоединения кабеля

Иногда причиной эффекта мерцания становится банальная ошибка при коммутации подводимых к прожектору проводов. Проблема в этом случае решается просто – достаточно поменять их местами. Моргание с низкой и неодинаковой частотой возможно при нарушении контактов в разъеме кабельного соединения.

Это объясняется большими токами, протекающими по рабочим жилам прожектора, которые при нарушении контакта начинают увеличиваться и разогревать его. Место нахождения этой неисправности может быть как в распределительной коробке, так и в датчике движения, а также разъемах блока питания или в выключателе.

Элементы подсветки и нарушения в схеме питания

Если перед лампой осветителя имеется выключатель с подсветкой или ИК датчик, возможны ситуации, когда появляются пульсации с частотой порядка 25 колебаний в секунду. Это вызвано особенностями прохождения полуволн тока в питающей цепи, которые в данном случае «работают» через одну. Устраняется такая неполадка простым отключением светодиода подсветки.

Другой вариант – замена датчика движения на другой тип (ультразвуковой или индуктивный прибор).

Диодный мост и сглаживающий конденсатор

Два варианта схем двуполярных выпрямителей

В схемах китайских прожекторов используются выпрямители 220 Вольт однополупериодного типа. Они отличаются от двойной мостовой схемы качеством выпрямленного тока, который характеризуется высоким уровнем пульсаций. Стоящий вслед за ним сглаживающий конденсатор не устраняет их полностью, что и приводит к мерцаниям. Выход из положения – приобретать качественные прожекторы с «классической» 2-х мостовой схемой выпрямления.

Повреждение электролитического конденсатора также повышает уровень пульсации питающего потенциала. В этом случае поможет установка трансформатора, снижающего амплитуду напряжения до 12 Вольт. Соответственно снизится и уровень пульсаций, после чего лампа начнет загораться и работать нормально.

Погрешности монтажа светодиодов и токоограничивающий конденсатор

При низком качестве сборки светодиодной матрицы ее контакты нередко пропаиваются не очень надежно, что также является возможной причиной морганий. В этой ситуации выход один – сдать матрицу прожектора в ремонт. Токоограничивающий конденсатор также может привести к нежелательному эффекту, если его номинал и рабочее напряжение подобрано неправильно.

Выгорание матрицы

Этот случай относится к серьезным нарушениям, так как из строя выходит основной элемент – светодиодная матрица. При обнаружении неисправности ее корпус достается из прожектора, для чего прежде откручиваются 4 винта и отпаиваются конденсаторы. Затем покупается новая диодная сборка, и проделываются следующие операции:

1. На теплоотводящую поверхность наносится немного термической пасты.
2. Подпаиваются поводящие ток контакты.
3. Новая матрица закрепляется на 4 винта.

По своей форме она не должна отличаться от сгоревшего излучателя и поэтому легко монтируется на посадочное место.

Как работает светодиодный прожектор?

Для того чтобы понять, почему мигает светодиодный прожектор, рассмотрим, как он работает и какую имеет конструкцию:

• корпус LED-устройства может быть выполнен из ударопрочного пластика или металла;
• внутри корпуса располагается светодиодная лампа;
• отражатели.

Работает прожектор по принципу направления светового потока при помощи отражателей в определенную точку, они его собирают, по этой причине получается яркое свечение.

Элементы устройства прожектора

Светодиод, в задачу которого входит дать ровный свет, состоит из полупроводникового элемента и электродов, это анод и катод. При появлении нужной величины напряжения на электродах они разогревают полупроводниковый элемент, и он дает свечение. Для работы схемы необходимо иметь:

• выпрямитель специального типа, драйвер – они должны стабилизировать ток и регулировать его величину;
• блок питания для светодиода, так как ему нужно напряжение 12 вольт.

Многих поломок в дальнейшем можно избежать, если обратить внимание на следующие нюансы при покупке:

LED-устройство – это светотехнический прибор с высокими параметрами освещенности и небольшим потреблением электрической энергии

Важно! Такие системы не могут быть дешевыми, если они качественно сделаны.
Приобретая LED-прожектор в интернете, потребитель может столкнуться с различными поломками, возникающими из-за дешевизны моделей:

• через небольшой интервал времени эксплуатации устройства появляется моргание светового потока, даже в том случае, когда устройство выключено;
• перестает работать поставленный с устройством датчик движения.

1. Добиваясь конкурентоспособности для своего устройства в области себестоимости, производители часто пренебрегают качеством и надежностью; если прожектор заморгал, возможны следующие причины:

• плохая пайка;
• выбираются наиболее дешевые элементы питания и низкие регулирующие параметры тока.

1. В результате экономии материалов и удешевления устройства освещения покупатель через непродолжительное время получает проблемы с его работой. Часто из-за того, что не регулируется граничный ток, начинает моргать прожектор.
2. Есть мнение, что некоторые производители, которые ориентированы на Россию, в своих устройствах LED устанавливают ограничители тока, не учитывая нашей региональной специфики (частые колебания электрической энергии), что приводит к поломке.

Алгоритм действий во время ремонта

Итак, алгоритм действий будет следующим:

• Для начала необходимо открепить крышку корпуса прибора, чтобы обеспечить себе возможность работать с внутренним механизмом.
• Затем нужно снять стеклянную защиту и рассеиватель света.
• После чего следует отпаять светодиодный источник от матрицы.
• И в завершение припаять его к новой, уже работоспособной кристаллической панели.

После проведения перечисленных действий следует надежно закрепить каждый болт и проверить прожектор при помощи мультиметра. В случае если прозвонка покажет рабочее положение, то фонарь можно крепить на его первоначальное место и получать удовольствие от его работы

Важно заметить, что во время установки новой матрицы следует соблюдать полярность

Аналогичным образом можно отремонтировать своими руками светодиодный прожектор 220 вольт. Новичкам также следует знать, что по завершении устранения поломок необходимо действовать в обратном порядке. Кстати, есть возможность определить неполадки во время работы по следующим признакам:

• мигание лампочки;
• нарушение изоляции;
• деформация проводов;
• смена оттенков светодиода;
• тусклое горение.

Ремонтируем светодиодный прожектор

• Что случилось или причина неисправности прожектора
• Ремонт прожектора своими руками
• Как работает светодиодный прожектор?
• Улучшение светодиодных элементов

Светодиодный прожектор—это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта

Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние

Внимание! В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью

Что случилось или причина неисправности прожектора

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

• короткое замыкание;
• подключение сверхтоков;
• перенапряжение;
• подключение к неправильной сети;
• несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица—это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно! В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора. Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора

Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом. Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

• Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
• Снимаем стеклянную защиту и рассеиватель света.
• Отпаиваем светодиодный источник от матрицы.
• Припаиваем его же к новой работоспособной кристаллической панели.
• Закрепляем каждый болт, проверяем прожектор мультиметром.
• Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать! Перед установкой новой матрицы необходимо соблюсти полярность

После разбора прожектора можно приступать к ремонту

Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

• мерцание лампочки;
• тусклое горение;
• смена оттенков светодиода;
• деформация проводов и нарушение изоляции.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание! Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор. Посмотрите небольшую видео-инструкцию о ремонте светодиодных прожекторов своими руками:

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Замена матрицы прожектора

Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;

Откручиваем винты и извлекаем отражатель;

Отпаиваем и отвинчиваем неисправную матрицу;

Припаиваем новую матрицу и собираем прожектор в обратном порядке.

Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.

При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.

Постоянные проблемы с освещением, возникающие в домашних условиях, требуют самостоятельного устранения неисправностей. И нетрудно согласиться, что систематический вызов специалиста для ремонта светодиодного прибора – довольно затратная на сегодняшнее время услуга. Поэтому во избежание определенного дискомфорта рекомендуется произвести ремонт светодиодного прожектора своими руками.

Современный светодиодный прожектор считается востребованным и довольно популярным устройством, которое применяется для освещения придомовой территории. Подобное средство освещения весьма удобно в эксплуатации, однако, безусловно, наступает момент, когда оно выходит из строя и требует своевременного ремонта. Поэтому определенно необходимо обладать навыками грамотного определения неисправностей, устранения дисфункции, а также восстановить прежнее состояние оборудования. Следует отметить, что базовые светодиодные прожекторы не предусматривают замену источников света на другой с отличной мощностью.

Ремонт мощного светодиодного прожектора

Еще раз пришлось столкнуться с ремонтом более мощного прожектора типа СДО01-30 мощностью 30 Вт.

Внешний вид прожектора представлен на фотографии. По габаритным размерам он несколько больше, а конструкция прожектора повторяет конструкцию выше представленной модели.

После снятия задней крышки с прожектора и осмотра внешнего вида радиоэлементов на печатной плате, деталей с подозрительным внешним видом обнаружено не было.

Осмотр печатной платы после ее снятия со стороны печатных проводников сразу выявил два перегоревших резистора, R8 (2 Ом) и R22 (1 Ом). Обычно низкоомные резисторы перегорают от большого протекающего через них тока при пробое полупроводниковых приборов или конденсаторов. Рядом с резисторами находился полевой мощный транзистор SVD4N65F, который и оказался при прозвонке неисправным. Электрической схемы прожектора в наличии не было и пришлось номиналы сгоревших резисторов узнать, вскрыв исправный прожектор такого же типа.

Неисправные резисторы и транзистор были выпаяны и дополнительно проверены на печатной плате все остальные полупроводниковые элементы. После запайки исправных резисторов и транзистора в печатную плату прожектор заработал.

Как видите, владея навыками работы с мультиметром и паяльником можно успешно ремонтировать любые светодиодные прожекторы своими руками.

В дополнение удалось не только восстановить работоспособность прожектора, но и увеличить его мощность в три раза, при этом добиться нулевого коэффициента пульсаций.

Устройство LED-прожектора и распространенные неисправности

Независимо от вида светодиодов, формы и размеры, их устройство неизменное:

• корпус;
• линза и отражатель;
• светодиодная матрица (SMD диоды) с радиатором (иногда вентилятором);
• драйвер (печатная плата с транзисторами, конденсаторами, стабилитроном, мостовым выпрямителем);
• клеммы для проводов;
• элементы крепления.

Корпус может быть изготовлен из стали, алюминия или пластика. Линзы и отражатели формируют угол потока света. Для того, чтобы оборудование служило долго, температура не должна превышать +80оС. Выполнение этого условия обеспечивает радиатор (прямоугольный или круглый) из алюминия или керамо-алюминиевого материала и теплопаста на месте монтажа лампочек. Если мощность LED-прожектора превышает 100 Вт (ватт), радиатор заменяется вентилятором.

Элементы, обеспечивающие подачу света: светодиодный модуль (диоды, напаянные на подложку) и драйвер. Количество светодиодов может достигать нескольких десятков (лампочки соединены последовательно-параллельно). У модуля 2 вывода: плюс и минус.

Для стабилизации тока используется драйвер (в уличных осветительных приборах заливается герметиком). На него подается напряжение 220 В (вольт), выходит вольтаж со значением, определенным производителем для конкретного вида диодов.

Разбираем причины мигания led прибора

К сожалению хоть светодиоды являются одно из самых совершенных систем для освещения, но они тоже могут выходить из строя, иногда причина кроется в них самих, а иногда причина скрыта в устройстве, в котором они установлены, в нашем случае это светодиодный прожектор.

Сейчас мы с вами постараемся разобрать самые основные и наиболее часто встречаемые причины поломки led прожектора, почему он может моргать при совмещении с датчиком движения, в мороз, в выключенном или включённом состоянии, а также некоторые другие причины.

Датчик движения заставляет мигать прожектор

Сейчас мы рассмотри вариант, почему установленный совместно с заставляет его мигать, и как решить эту часто встречаемую проблему. Далее, мы расскажем вам о причинах и сразу же опишем как устранить такую неполадку быстро и качественно.

Итак, причин мигания светодиодного прожектора из-за датчика движения может быть несколько:

Причина 1:Плохо настроенный датчик движения

Очень часто установив такой механизм, многие забывают отрегулировать таймер на нём, чтобы он удерживать led прожектор в рабочем состоянии кое-какое время. Так как изначально с завода таймер может быть установлен на минимальном значении в одну или менее секунды.

Причина 2:Потеря контакта

Потеря контакта после срабатывания датчика. Эта проблема может быть скрыта в соединительных проводах между устройствами или в самих местах соединения. Следует проверить провода на разрыв, а также тщательно закрепить все соединения. В случае плохого соединения датчик подаёт напряжение на led прожектор, но поток сразу прерывается из-за чего получается только мигающий свет.

Причина 3:Неисправность датчика:

Неисправность самого датчика движения. Решить такую проблему не получится, его следует вернуть в магазин и заменить на работающий.

Проверьте контакты и соединения датчики к прожектору

Причина 4:Непрерывная подача напряжения

Очень часто датчик движения постоянно находится под непрерывной подачей тока, а какая-то его часть проскакивает прямо на проектор. Мизерной части напряжения мало чтобы зажечь светодиод, а для возникновения миганий вполне достаточно.

Моргает в морозную погоду

Проблема мигания светодиодного прожектора в зимнее время кажется глупой и невозможной, но всё же она очень часто встречается в современных моделях, причём даже у самых популярных и дорогих производителей.

Причиной такого явления становится обморожение одной из составляющих, которая отвечает за запуск светодиода. Иногда даже при морозе до минус десяти градусов, led прожектор перестаёт работать и начинает моргать. Хотя на упаковке диапазон рабочей температуры указан от плюс сорока до минус пятидесяти. Диапазон указан конечно верно, но только для установленных светодиодов, которые без проблем работают в таких условиях.

Причиной поломки может быть блока питания, проверить его можно мультеметром

Но вот пусковой механизм, установленный в светодиодный прожектор с такими температурами, не справится, и чаще всего такие элементы, как контроллер или пусковой конденсатор просто замерзают и теряют свою возможность нормально работать пока полностью не отогреются.

Мигает, когда он включён

Причин такого явления может быть несколько:

• Испорченный пусковой led конденсатор – его следует заменить, после чего led прожектор должен работать стабильно.
• Плохой контакт или разрыв в проводах во включённом положении. Как было описано ранее, провода проверяются и заменяются в случае разрыва.

Мигает в выключенном состоянии

Это очень частая причина, которая случается в том случае, когда в качестве включателя используется механизм с подсветкой. Из-за подсветки часть тока может проскакивать к светодиодному прожектору из-за чего он мигает, по той же причине что и моргание совместно с датчиком движения.

Чтобы решить эту проблему следует либо напрямую подключить подсветку, либо по пути к проектору установить лампу накаливания, которая будет забирать весь ток на себя.

Другие причины

Очень часто причиной мигания может быть банальная ошибка при подключении, а именно перепутанные фаза и ноль. В таком случае достаточно их просто изменить местами после чего проблема должна пропасть.

Если ваш светодиодный прожектор проработал уже больше года и внезапно начал мигать, обратите внимание на состояние блока питания, обычно их срок службы составляет не больше года, из-за чего могут возникать различные световые эффекты и даже полное прекращение работоспособности

Электрическая схема светодиодного прожектора

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и .

Как самостоятельно отремонтировать светодиодный прожектор

Мерцание может вызвать так же неисправность блока питания, драйвера, конденсатора. Если отремонтировать их нельзя, нужно заменить. Запчасти доступны в офлайн и онлайн магазинах.

Блок питания

Блок питания — источник напряжения, состоящий из мостового выпрямителя и резистора, ограничивающего ток. Основное предназначение – преобразование тока с 220 В в 12 В. Маломощные LED-прожекторы с такими блоками питания выпускают китайские производители. При выходе из строя такого блока нужно заменить его элементы.

Драйвер

Драйвер – источник тока, разновидность блока питания. Это обязательный элемент мощных LED-прожекторов с модулями или диодами без ограничителей тока. Если осветительный прибор перестал гореть, можно заменить не только драйвер, но и отдельные запчасти, входящие в его конструкцию.

Матрица

Менять матрицу необходимо немедленно, если не работает целая линейка светодиодов.

Драйвер не может определить, сколько ламп горит, поэтому на оставшиеся линейки подается та же мощность. Светодиоды из-за повышенной нагрузки перегреваются и быстро перестают функционировать.

Конденсатор для ограничения тока

Конденсаторы используются для уменьшения пульсации напряжения на выходе из преобразователя. Их добавляют при доработке дешевых прожекторов. Рассчитывается емкость, один конденсатор устанавливается после выпрямителя, второй – на входе после диодного моста.

Печатная плата преобразователя напряжения

Печатной платой называется пластина с печатными проводниками, на которые припаиваются элементы преобразователя. В LED-прожекторе она жесткая, так как изготовлена из алюминия и диэлектрика. Двойная конструкция обеспечивает отвод излишков тепла на радиатор.

Этапы сборки прожектора

Порядок создания готового изделия следующий:

1. Подготовить корпус, из старых корпусов удалить все лишнее, чтобы получилась пустая коробка, заднюю часть отделать фольгой.
2. При необходимости высверлить в корпусе дырки для вентилирования (при установке радиатора или кулера).
3. Собрать все светодиоды вместе в одну конструкцию, закрепить их на основании (плате).
4. Подвести к контактам провода, вывести на наружную часть корпуса.
5. Установить готовую конструкцию внутри корпуса, закрепить клеем.
6. Для мощного прожектора поставить радиатор вместе со светодиодной платой (приклеить).
7. Вытащить провода наружу, закрепить герметиком (это позволит исключить попадание влаги и грязи внутрь).

Для подключения в сеть надо заранее подвести провода электропередачи в нужное место

Важно не перепутать полярность проводов, иначе диоды могут сгореть или не будут работать. Обязательно устанавливается драйвер для стабилизации напряжения

Места стыков проводов изолируются гофрой или пластиковым чехлом. Готовую конструкцию закрепляют на улице.

В результате таких действий будет готов самодельный прожектор с направленным освещением и высокой яркостью. Минус в том, что при нестабильном напряжении надежность изделия будет ниже, поскольку скачки могут вызвать перегорание диодов. Исправить такой недочет поможет монтирование двух резисторов с сопротивлением 1 – 2 Ом. Это позволит получить действительно качественную конструкцию не хуже тех, что реализуются в магазине.

Схема светодиодной матрицы

Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.

схема последовательного соединения светодиодов
схема последовательного соединения светодиодов

Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.

Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.

Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.

Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А

В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.

При пробое, фактически происходит замыкание всего одного светодиода.

Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.

Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.

Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.

А значит, еще одна линейка отключится.

А за ней еще одна.

И еще одна. Пока не сгорят все.

Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.

Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.

Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.

Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.

Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.

На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.

Вероятные причины поломки и способы их устранения

Токоограничивающий конденсатор

Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.

Блок питания

Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).

Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.

Драйвер

Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.

Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.

Выгорание матрицы

Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.

Ремонт светодиодного прожектора

Чтобы улучшить теплотведение, необходимо отшлифовать две прилегающие поверхности шкуркой с зернистостью P1500.

Затем термопасту намазать тонким слоем. Лишняя паста выдавится сама при нагреве или со временем. Главное, чтобы внутри не было пузырьков воздуха.

Сергей заказал светодиод 50 Вт на Алиэкспресс . Он работает при напряжении 30-36 В и во время работы потребляет ток 1500 мА.

Световой поток от него равен 90-120 Лм/Вт. Цветовая температура светового потока равна 6000-6500 К, а время работы 100 000 часов. Хороший китайский светодиодный модуль.

При установке светодиодный модуль можно немного притереть к радиатору, потому что это облегчает выход лишней термопасты .

При пайке светодиода помните, что он боится перегрева, так что паяйте быстро и метко.

После ремонта, во время сборки защищенного светодиодного прожектора следите за прилеганием резиновых прокладок. Тогда прожектор будет работать долго и надежно даже в целях уличного освещения.

Проверяем светодиодную матрицу

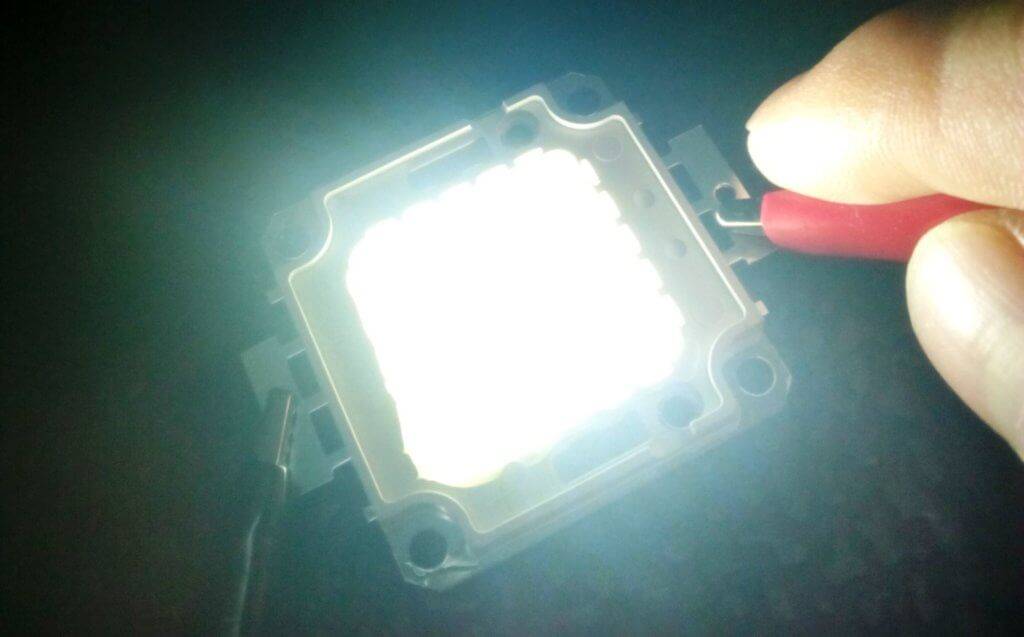

Для проверки работы матрицы, рекомендуется использовать лабораторные БП. При этом, требуется подавать меньшее напряжение, чем требуется для работы этого узла. После этого, необходимо будет измерить показатели тока, то есть узнать, какое его количество потребляет в данный момент по времени наш прибор. При отсутствии неисправностей в таком случае, матрица должна будет загореться. По завершению указанной процедуры, необходимо постепенно повышать напряжение, которое подается на матрицу до номинальных значений. Когда матрица разгорается на полную мощность, тогда можно считать, что этот узел оборудования исправен. Многие люди, занимающиеся подобными работами, упускают важные моменты, которые связаны с правильной установкой различных деталей, что с течением времени приводит к поломке.

Схема-подключение светодиодной матрицы.

Устройство светодиодного прожектора и типовые неисправности

ЛЕД-прожектор (LED) представляет собой яркий осветительный прибор, состоящий из:

• светодиода, излучающего свет;
• драйвера, управляющего работой устройства;
• корпуса;
• рассеивателя, увеличивающего КПД прибора;
• линзы, определяющей форму, цвет и другие параметры светового потока.

Наиболее распространёнными неисправностями в прожекторе являются выход драйвера из строя или перегорание светодиодов. Последние сильно теряют яркость или сгорают из-за того, что тепловая энергия, которую они вырабатывают, плохо отводится в атмосферу. Такая проблема характерна для бюджетных производителей, которые экономят на радиаторах.

Сгорание или нестабильная работа драйвера – это проблема, характерная для прожекторов китайского производства, в которых производители тоже экономят буквально на всём. Тем не менее, использование этой продукции может быть выгодным, если вы умеете приводить электронику в порядок. Китайские прожекторы стоят очень дёшево и хорошо работают после восстановления драйвера.

Электрическая схема светодиодного прожектора

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и .

Устраняем мигание LED-прожектора

С проблемой мигания рано или поздно сталкивается каждый владелец светодиодного прожектора. Причиной такого поведения может быть неправильная работа электронных компонентов или потеря работоспособности светодиодов. В данном разделе мы рассматриваем, каким образом отремонтировать светодиодный прожектор с мощностью в 10 Вт. Такая мощность встречается чаще всего, а общая конструкция приборов схожа, поэтому решение проблемы универсально.

Светодиод представляет собой матрицу из 9 кристаллов, каждый из которых имеет мощность в 1 Вт. Эти кристаллы соединены в три последовательные схемы и залиты люминофором – веществом, преобразующим получаемую энергию в свет. Светодиод на 10 Вт состоит из трёх линеек кристаллов, которые параллельно подключаются к питанию, идущему от драйвера.

Перегорание одного из кристаллов в светодиоде приведёт к миганию во время работы. Характер мигания может быть как периодическим, с равными паузами, так и хаотическим. По разным причинам сгорание матрицы может вести к полному отключению светодиодного элемента, либо к отказу одной-двух линеек кристаллов.

Почему матрица мигает или не светится при перегорании

Кристаллы, залитые люминофором, соединяются между собой подводами, которые в случае с продукцией высокого качества делаются из золота, а в бюджетных приборах – из меди. Слишком сильное нагревание матрицы и соединительных контактов приводит к тому, что эти нити отслаиваются от кристаллов. Поэтому вся матрица или часть её отключается. После остывания нить возвращается в исходное положение и работа возобновляется. После повторного нагрева до критической отметки контакт снова прерывается и матрица гаснет. Этот цикл в процессе работы продолжается бесконечно, а для наблюдателя выглядит как мигание лампы. Полный выход светодиода из строя происходит, когда одна из нитей перегревается настолько, что отпадает от кристалла.

Зная о таком поведении, можно проверять состояние матрицы диодных прожекторов своими руками. Для этого нужно вооружиться не слишком острым предметом и нажать на те места матрицы, в которых проходят соединительные нити. Конечно, прожектор в это время должен быть включённым. Если при надавливании на один из путей прибор загорается, проблема найдена. В данном случае остаётся правильно заменить испорченный чип.

Это происходит, потому что кристаллы соединяются в матрице параллельно-последовательно, а питание от драйвера подаётся в виде постоянного тока. Поэтому после выгорания одной линейки, две оставшиеся получают силу тока в 1,5 раза больше номинальной. Работа под повышенной нагрузкой приводит к ещё большему нагреванию матрицы и быстрому сгоранию других нитей.

Ремонтируем матрицу

Замена светодиода при перегорании кристаллов на матрице не является чрезмерно сложной процедурой. После приобретения аналогичного по характеристикам компонента и специальной термопасты, необходимой для монтажа, нужно:

1. Разобрать корпус прожектора, открутив крепёжные болты на корпусе.
2. Снять линзу или стекло.
3. Демонтировать рассеиватель.
4. Открутить крепёжные винтики матрицы и аккуратно отпаять токопроводящие выводы. Для этого лучше всего подойдёт бесконтактная паяльная станция с термофеном.
5. Смазать новый светодиод термопастой.
6. Припаять контактные выводы светодиода и закрутить обратно крепёж.

При подключении светодиода крайне важно соблюсти полярность выводов. Опытные монтажники также рекомендуют при замене светодиода в недорогих китайских прожекторах заменить проводки

Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно. При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода.

Статья по схемам светодиодных драйверов и их ремонту

Очень хороший у Вас сайт. Хочу поделиться схемами некоторых электронных устройств, срисованных мною с самих девайсов.

В частности, по теме освещения — схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.

Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.

На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько

Ремонт прожектора

Устранение обрывов проводки большинству домашних мастеров проблем не создает. Починить внутренние элементы гораздо сложнее. Требуется определенный объем знаний, опыт подобной работы и наличие диагностических приборов и паяльника.

Отремонтировать или заменить можно:

• блок питания;
• конденсатор;
• матрицу (SMD диоды);
• драйвер.

Диоды в LED-прожекторах бывают:

• COB – при совмещении можно получить мощность до 50 Вт, недостаток – сравнительно высокая стоимость;
• SMD – цена самая доступная, не требуется сложная система отвода тепла;
• мощные – 350 мА (1,3,5 ватт).

Последняя разновидность постепенно заменяется COB-диодами.

Небольшой мощности

Чтобы провести ремонт LED-прожектора своими руками, нужно:

• отсоединить прибор от электросети;
• снять с креплений;
• открутить болты, при помощи которых прикреплено стекло;
• снять стекло;
• снять рассеиватель;
• осмотреть матрицу и прозвонить элементы преобразователя.

Справка! Возможны разборка и ремонт своими руками даже неразборного прожектора. Стекло снимается после прогревания строительным феном.

Мощной модели

Мощный LED-прожектор тоже нужно разобрать и осмотреть детали на плате. Об их выходе из строя свидетельствует наличие деформации или нагара. Резисторы, конденсаторы, трансформатор желательно прозвонить. Ремонт светодиодных прожекторов такой же, как небольших фонарей благодаря аналогичной конструкции.

Как подобрать драйвер, если мощность светодиодного модуля неизвестна

В магазинах предлагаются 2 вида драйверов:

• рассчитанные на любое количество светодиодов;
• предназначенные для строго определенного количества ламп.

Драйвер может быть оснащен резистором и конденсатором или низковольтным входом.

Чтобы заменить его, необходимо знать мощность модуля светодоидов (чаще всего она не указывается). Известно, что мощность отдельного диода 1 Вт, ток – 300-340 мА. Если модуль состоит из 9-и последовательно включенных лампочек, его мощность 27 вольт. Это значит, что нужно купить преобразователь с таким же вольтажом и током 27 В.

Устройство LED-прожектора и распространенные неисправности

Независимо от вида светодиодов, формы и размеры, их устройство неизменное:

• корпус;
• линза и отражатель;
• светодиодная матрица (SMD диоды) с радиатором (иногда вентилятором);
• драйвер (печатная плата с транзисторами, конденсаторами, стабилитроном, мостовым выпрямителем);
• клеммы для проводов;
• элементы крепления.

Корпус может быть изготовлен из стали, алюминия или пластика. Линзы и отражатели формируют угол потока света. Для того, чтобы оборудование служило долго, температура не должна превышать +80оС. Выполнение этого условия обеспечивает радиатор (прямоугольный или круглый) из алюминия или керамо-алюминиевого материала и теплопаста на месте монтажа лампочек. Если мощность LED-прожектора превышает 100 Вт (ватт), радиатор заменяется вентилятором.

Элементы, обеспечивающие подачу света: светодиодный модуль (диоды, напаянные на подложку) и драйвер. Количество светодиодов может достигать нескольких десятков (лампочки соединены последовательно-параллельно). У модуля 2 вывода: плюс и минус.

Для стабилизации тока используется драйвер (в уличных осветительных приборах заливается герметиком). На него подается напряжение 220 В (вольт), выходит вольтаж со значением, определенным производителем для конкретного вида диодов.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Светодиодные прожекторы являются тем вариантом осветительного оборудования, которое сочетает в себе высокую эффективность и экономичность работы. Несмотря на большой эксплуатационный ресурс, они тоже выходят из строя, и их владельцам приходится обращаться в ремонтные мастерские. Однако далеко не все неисправности настолько сложны, чтобы нельзя было провести ремонт светодиодного прожектора своими руками. Давайте рассмотрим причины поломок, способы диагностики и критерии, по которым можно узнать, возможен ли самостоятельный ремонт.
