Как изготовить хомутатель своими руками

Хомутатель 2 в 1 за полчаса

Изготовление приспособления для затягивания ленточных и проволочных хомутов на скорую руку.

Всем привет! Наверно, многие видели в интернете различные хомутатели. И я хотел сделать что-то подобное. Сегодня представляю вам свой вариант. Так случилось, что нужно было быстренько поменять ШРУС. Чехлы ШРУСов я всегда закрепляю хомутами под клещи, но в данном случае эти хомуты не подошли, магазин уже был закрыт. И я решил сделать хомутатель по-быстрому, из того, что было, да ещё и двухсторонний. Таких я ещё не встречал.

Материалы и инструменты

Для изготовления понадобится стандартный набор инструментов.

На глаза мне попался шпингалет. Немного подумав, я понял, что с минимумом переделок хомутатель уже готов.

Изготовление хомутателя

Для начала из корпуса нужно извлечь сам шпингалет.

Выемки под ручку шпингалета пришлось слегка расточить под диаметр шпингалета.

Из шпингалета я изготовил такой вороток.

Прорезал сверху корпуса продольный паз (по которому перемещалась ручка шпингалета) насквозь, перед этим крепёжные отверстия в корпусе нужно заварить или заклепать, иначе корпус развалится.

Один конец корпуса нужно слегка сточить на клин с плоскостей снизу и сверху.

Второй конец сточил на клин со сторон. В середине получившегося клина пропилил небольшую канавку вдоль плоскости.

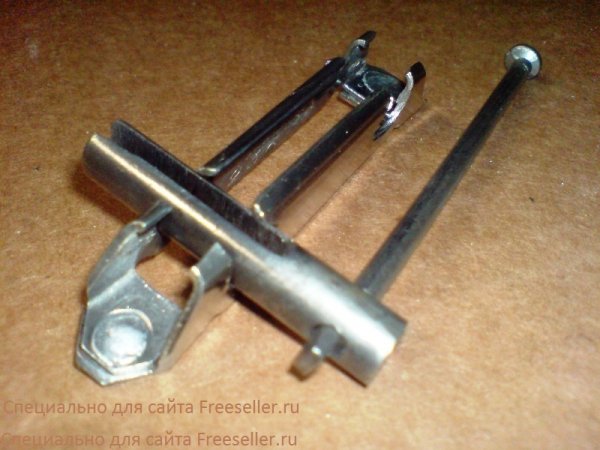

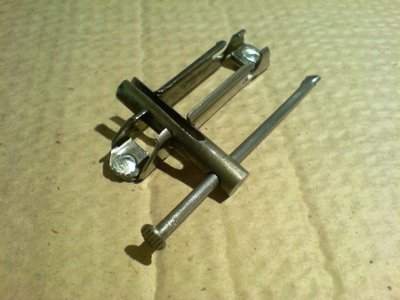

Приспособление готово к работе. Зачищено кордщёткой.

Изготовление проволочного хомута

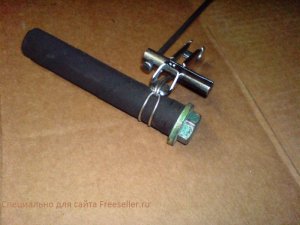

Затяжка проволочного хомута

Продеть концы проволоки в вороток, установив его ближе или дальше от хомута, как проще или удобнее в зависимости от ситуации.

Упереть канавку клина в петлю хомута, натянуть воротком проволоку, загнуть хомутателем натянутые концы проволоки через петлю, извлечь вороток, убрать хомутатель, обкусить и загнуть до конца концы проволоки.

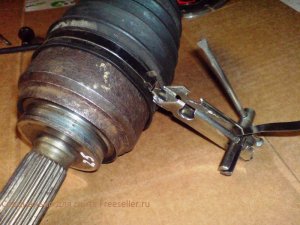

Затяжка ленточного хомута

Затяжка ленточного хомута производится аналогично, но другой стороной хомутателя.

Получившимся инструментом полностью доволен. Им можно соединять садовые шланги, да и о хомутах ШРУСов можно не беспокоиться — при их отсутствии их можно сделать из проволоки. Всем спасибо.

Хомутатель для проволоки своими руками — чертежи и пошаговая инструкция

Хомутатель для проволоки своими руками можно сделать из ненужных инструментов или вышедших из строя, приспособлений. Этим нехитрым устройством пользовались десятилетия назад. Не утратил хомутатель актуальности и сегодня.

Как, а главное – из чего можно сделать конструкцию в домашних условиях – тема данной статьи.

Зачем нужен хомутатель для проволоки

Хомутатель – это специальное устройство, с помощью которого можно легко затянуть проволочный хомут. Спектр применения приспособления в быту достаточно широк. Прибор необходим для устранения поломок, с его помощью можно перекрыть течь в трубах водопровода и канализации.

Приспособления промышленного производства делают из разных материалов, что влияет на их цену. Самые дешевые – для пластиковых хомутов.

Сделать хомутатель можно в домашних условиях. В зависимости от целевого предназначения конструкции выбирают необходимый материал и инструменты, которые потребуются для реализации идеи.

Подготовительные работы: выбор материалов и инструментов, подготовка чертежа

Надежность самодельного приспособления будет тем больше, чем тщательнее вы проведете подготовительные работы. Начните с построения чертежа – важно максимально точно рассчитывать все параметры. Так фиксация будет сильнее.

Для примитивной конструкции хомутателя, сделанного в домашних условиях, потребуются:

• подручные средства – плоскогубцы, старый шпингалет, струбцина, отвертка, стальной профиль;
• проволока;
• болты – 2 шт;
• гайки – 2 шт;
• изолента;
• шпилька;
• штуцер – в комплекте с накидной гайкой;
• кусок гибкого шланга.

Поскольку изготовление устройств связано с определенными трудностями, большинство граждан приобретают в торговой сети готовые заводские плоские стяжки. Но, как показывает практика, такие хомуты менее надежны, особенно при использовании в местах сложных соединений.

Для тех, кто готов потратить немного времени и сделать полезное приспособление самостоятельно, в сети интернет есть десятки схем сборки:

• хомутатель Егорова – самая примитивная конструкция. Требует минимум материалов и усилий:

• более сложный вариант – устройство для фиксации хомутов на гибком шланге:

• хомутатель из плоской отвертки:

Как сделать хомутатель для проволоки из подручных средств

В зависимости от имеющихся в доме материалов и приспособлений, хомутатель можно сделать несколькими способами. Рассмотрим самые доступные варианты изготовления.

Из плоскогубцев

Если в хозяйстве есть старые пассатижы, дайте им вторую жизнь.

Плюсом такого фиксатора для проволоки является то, что приспособление позволяет применять различные по величине, хомуты. Главное, найти проволоку нужной длины. При этом заводские стяжки всегда идут конкретных размеров.

Этапы изготовления:

• сделайте сквозное отверстие в губке инструмента. Учитывайте, что старые советские плоскогубцы делали из качественных сплавов. Просверлить дырку будет не просто. Идеальное решение – китайские инструменты;
• в полученном отверстии нарежьте резьбу. Воспользуйтесь УШМ и обрежьте фрагмент от второй части пасатижей. В итоге у вас останется одна половинка;
• сделайте в ней прорезь размером 0,2 см – сюда будут вставляться проволоки для хомутов;
• такую же прорезь сделайте на краю болта с помощью ножовки по металлу или болгарки. Устройство готово к работе.

Из шпингалета

Самодельный хомутатель для проволоки можно изготовить из ненужного шпингалета.

Алгоритм действий:

• вытащите шпингалет из корпуса;
• сверху сделайте горизонтальную прорезь. Продольный паз необходим для перемещения ручки шпингалета;
• в корпусе изделия есть заводские отверстия – они выполняли функцию крепления. Заглушайте или заварите дырки, иначе конструкция развалится;
• сделайте один из концов заготовки клиновидным – смочите основание под острым углом с двух плоскостей;
• оставшийся конец сточите на клин со сторон;
• в центре скошенной поверхности пропилите паз вдоль плоскости;
• зачистите конструкцию корд щеткой – это придаст металлу гладкость и предотвратит травму. Хомутатель можно использовать.

Из струбцины

Как сделать хомутатель своими руками из струбцины, читайте ниже:

• в качестве основы возьмите струбцину подходящего размера;
• сделайте чертеж – от того, насколько выверены размеры, зависит функциональность инструмента;
• заточите основу на нужную ширину торца и паза для проволоки. Совет! Работайте болгаркой;
• с противоположной стороны сделайте отверстие. Диаметр – исходя из толщины проволоки, которую планируете использовать;
• в прорезь завинтите болт.

Из отвертки

Чтобы сделать простой вариант хомутателя, воспользуйтесь плоской отверткой. Если инструмент старый, на нем может быть ржавчина. Очистите следы коррозии болгаркой. Лепестковый шлифкруг сделает поверхность идеальной.

На краю отвертки нанесите две отметки. Это будут места будущих отверстий. Возьмите дрель, в процессе работы не допускайте перегрева металла.

Работает такое приспособление просто – ставите хомут из проволоки, продеваете ее концы в отверстия. Проводите скрутку по направлению часовой стрелки.

Из профильной трубы

Возьмите фрагмент трубы размером 10 см, сечением 2х2 см. Потребуется шпилька, диаметром 0,8 см и пруток из стали.

Срежьте один конец заготовки под угол 45 градусов. На другом сделайте 3-4 пропила. Чтобы не травмировать руку при работе с хомутателем для проволоки, обработайте углы, места срезов и спилов.

Просверлите в пропилах два отверстия. Работайте 8 миллиметровым сверлом.

Возьмите стальной прут. С одной стороны сделайте пропил длиной 3 см. Загните конструкцию под прямым углом. Соберите заготовку. Хомутатель для проволоки, сделанный своими руками, готов к работе.

Как пользоваться самодельным хомутателем для проволоки

Хомутателям свойственны несколько вариантов вязки. Отсюда и различия в их использовании. В домашних условиях самой популярной является проволока. Вязку выполняют следующим образом:

• берут проволоку необходимой длины и диаметра;
• места сгиба фиксируют кусачками;
• оборачивают хомут, свободные края пропускают через проволочную петлю;
• надевают петлю, после чего крепят ее с использованием гайки или болта;
• плавными движениями завинчивают хомут.

Обратите внимание! Для достижения лучшей фиксации проволоку периодически поправляют – так ее окончания не будут сходиться и путаться.

Если все сделано правильно, хомутатель становится в заданное положение, конструкция надежно закреплена. Оставшиеся фрагменты проволоки отрезают.

Идти в строительный супермаркет за готовым хомутом не всегда есть время и возможность. Сделайте приспособление самостоятельно. Хомутатель, изготовленный в домашних условиях из подручных материалов, станет вашим надежным помощником. Составьте чертеж, подготовьте инструменты и приступайте к работе. При грамотном подходе к делу качество фиксации хомутателя будет более эффективным, чем заводского изделия.

Хомутатель для проволоки своими руками чертежи и размеры

Ручной хомутатель — это самодельное приспособление, которое предназначено для затяжки хомутов из алюминиевой, медной или стальной проволоки разного диаметра. Устройство отличается компактными размерами и достаточно простой конструкцией, поэтому сделать его своими руками не составит проблем.

Для этой самоделки потребуются доступные материалы:

• отрезок стальной полосы;
• кусок трубы;
• длинная шпилька;
• две гайки с шайбой.

При помощи проволочных хомутов можно быстро и надежно зафиксировать водопроводные шланги на штуцера или, например, топливный шланг на фильтр автомобиля, а также жестко скреплять между собой другие детали и изделия.

Основные этапы работ

Из стальной полосы при помощи болгарки с отрезным диском вырезаем основную деталь для изготовления хомутателя. Она представляет собой треугольный клин с хвостовиком. Убираем заусенцы и делаем небольшую канавку на конце клина.

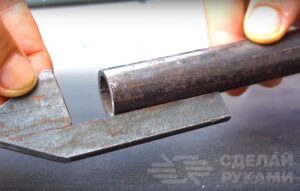

К хвостовой части заготовки привариваем кусок трубы, один край которой нужно отрезать под углом 45 градусов. Затем к шпильке надо приварить одну гайку и поместить ее в трубу, на торце которой приваривается шайба. На свободный конец шпильки накручивается вторая гайка. В принципе, вместо шпильки можно использовать длинный болт.

Работать таким инструментом очень просто — заводим концы проволоки в хомутатель, а затем с помощью гаечного ключа крутим гайку вместе со шпилькой (или болт) по часовой стрелке, затягивая проволочный хомут. Далее нужно повернуть хомутатель на 160 градусов, загибая концы проволоки. Потом останется только откусить кусачками торчащие концы проволоки.

incredible Product for your Home

Хомуты из проволоки повсеместно применяются в водопроводе, так как зажим шланга и плотная установка имеет решающее значение в любой водопроводной системе. Традиционные хомуты отлично работают, но они могут быть громоздкими, и они не работают при неправильной форме соединений.

Использование нержавеющей стали lockwire (также называемой вязальная проволока), а также инструмента под названием Clamp Tite, позволяют любые необходимые хомуты из проволоки изготовить быстро и легко

Используя этот карманный инструмент с lockwire, можно изготовить много типов соединений, а не только хомуты. Этот Instructable проиллюстрирует простым примером изготовление хомута из проволоки для бочки.

Шаг 1. Проблема?

При сборке частей бочки для сбора воды, я забыл проверить посадку для сливного шланга на фитинг. Конец установленного фитинга составляет 1″, а шланг был 1&1/4″ дюйма. Установка не находится под давлением, поэтому какой-нибудь герметик мог бы послужить в этом соединении шланга к штуцеру, но я хотел что-то более позитивное.

Шаг 2. Решение! Компоненты

Зажим Clamp Tite использует свойства lockwire чтобы создать при креплении аккуратную, плотную посадку из хомута из проволоки. Инструмент оборачивает проволоку вокруг скрепляемых деталей, плотно прижимает, складывает проволоку, чтобы затем зафиксировать её зажимом.

Зажим устойчив к атмосферным воздействиям и обладаем низким профилем.

Нержавеющая сталь lockwire или попросту обвязочная проволока, используется во многих отраслях промышленности, чтобы создать крепления, которые не будут вибрировать и, чтобы обеспечить быстрый визуальный осмотр.

1 фунтовая катушка 1 мм (0,041″) проволоки из нержавеющей стали будет стоить около $7,50. что гораздо дешевле, чем любой другой источник, который я нашел. Наименее дорогой Clamp Tite продается по цене около $30, но можно найти и дешевле.

Есть более дорогие версии для серьезных работ, но эту модель легко использовать голыми руками и с тонкой проволокой.

Для установки хомута из проволоки, отмерьте две дины окружности детали соединения, которая будет обжата, а также 12 дюймов для работы инструмента и затяните!

Шаг 3. Расположите проволоку

Согните проволоку пополам, поместите ее на место, где должен быть хомут из проволоки и проденьте концы через петлю.

Шаг 4. Установите инструмент

Работы начинайте, когда гайка-барашек находится на конце резьбового стержня, который утоплен внутри инструмента.
Прикрепите зажим Clamp Tite, как показано на изображении. Убедитесь, что проволока огибает нижний штифт инструмента и проходит через паз на кончике инструмента.

Закрепите проволоку петлями вокруг заднего подвижного штифта.

Шаг 5. Затяните зажим

Поворачивайте барашек по часовой стрелке, чтобы резьбой стержень вышел из тела инструмента. Двигаясь, он будет натягивать хомут из проволоки от кончика инструмента.
Продолжайте затягивать, пока проволока не примет достаточное напряжение.

Поверните инструмент вокруг его кончика для блокировки концов проволоки в петле. Это блокирует соединение.

Шаг 6. Обрезать концы

Ослабьте гайку, чтобы освободить инструмент из зажима.
Отрезать проволоку кусачками, оставив небольшие концы длиной около 1/2″.

Шаг 7. Делаем красиво

Нажмите на концы обрезанного хомута из проволоки, чтобы утопить его концы в зажиме.
Поверните шланг так, чтобы спрятать хомут.

Шаг 8. Примеры других применений

1. Этот инструмент стал для меня незаменимым помощником. Вот еще несколько примеров того, как я использовал Clamp Tite:

• грузовик стал погремушкой, когда отвалилась труба на каталитическом нейтрализаторе. Немного проволоки и несколько оборотов винта, и нет более погремушки.

• бамбуковые факелы в саду стали ветхими из-за возраста, но канистры для масла по-прежнему исправны. Немного нового бамбука и хомуты из проволоки сделали хорошие, новые факелы, что я и хотел.

• одна из стоек на прачечной получила длинный, диагональной, оскольчатый перелом. Вместо того чтобы ее заменить, я использовал немного столярного клея и пару хомутов из проволоки. Стойка вернулась в действие менее чем за 10 минут .

Лучший карманный инструмент навсегда!

Хомут своими руками: как сделать хомут из проволоки на трубу

Люди, которые хотя бы иногда занимаются ремонтными и монтажными работами знают, что хомут может понадобиться в самый неожиданный момент. Это первое приспособление, приходящее на ум при необходимости быстро устранить течь трубы.

Действительно, наложение хомута временная мера, но порой необходимая. Возможна ситуация, что по причине обстоятельств его нельзя купить именно сейчас, к тому же для разрешения проблемы подойдет даже простой хомут из проволоки.

Следовательно, нужно сделать его самостоятельно.

Течь трубы

Конструктивные особенности изделия

Хомут – простое и эффективное приспособление, имеющее массу типовых вариаций, но, по сути, все они имеют схожие конструкционные характеристики. Разница представлена в виде форм, устройстве крепежа.

Применение их наиболее распространено в области монтажа и ремонта систем трубопроводов, это обуславливает еще одну характерную особенность конструкции.

Для лучшей фиксации и герметичности, в изделии часто имеется резиновая прокладка.

По поводу практической пользы рассматриваемых изделий, можно сказать, что без них практически невозможно осуществить качественную фиксацию трубопровода, причем как горизонтального, так и вертикального.

Линейка типов этого устройства начинается с самых простых односторонних изделий, представляющих собой шпильку с резьбой. Далее она продолжается вариациями, отличающимися не только большей сложностью конструкции, но еще и размерами (под этим следует понимать максимальный диаметр трубы, для которой может быть применено то или иное изделие) и целевым назначением.

Хомуты

Наиболее распространенные проблемы, в решении которых помогают хомуты:

• Устранение трещин на системах трубопровода. В зависимости от типа изделия, можно перекрыть даже достаточно крупное повреждение.
• Перелом трубы – не частая, но серьезная проблема. По большей части, с ней сталкиваются те, кто занимается монтажом и ремонтом трубопроводов профессионально.
• Также при необходимости устранения «свищей» водопроводных труб, опять широко применяются хомуты. В такой ситуации необходимо применение мягкой подложки.

Обратите внимание! Если труба, в отношении которой ведется ремонт, служит средством транспортировки агрессивных жидкостей, то необходимо использовать такой тип крепежного изделия, который способен переносить подобные специфические условия эксплуатации.

• Конкретно для труб из стали, изделие может помочь снизить риск протечки, возникший из-за коррозии. Не редко возникают ситуации, что она повреждает металл на столько, что течь может возникнуть в любую минуту.

Рынок насыщен всяческими конфигурациями хомутов разных производителей. Заводское производство, помимо профессионального изготовления еще и дает гарантию качества. Ведь, изделия изготавливаются в соответствии ГОСТ.

Связано такое правительственное регулирование качества, с высокой степенью роли хомутов в сохранении целостности конструкций, в которых они применяются.

На основании этого возникает вопрос, стоит ли делать хомут на стальную трубу своими руками.

Возникновение вопроса

Стоит ли делать хомуты своими руками, и какие ошибки могут быть допущены

Хомут представляет собой на первый взгляд простейшее устройство, которое не отличается какими-либо трудными в понимании характеристиками. Наличие риска связанного с изготовлением самодельных хомутов зависит от того насколько человек уверен в своих силах, и в том может ли быть применен хомут в данных условиях.

К примеру, изрядно проржавевшая труба отопления дала течь. Участок коррозии на поврежденном участке имеет достаточно широкую площадь. Если изготовить хомут неправильно, несоответствующего необходимому размеру, то после попытки его установки ситуация может лишь усугубиться.

Потеки ржавчины из под хомута

Опираясь на это, естественно, лучше всегда иметь под рукой хомуты различных модификаций и размеров заводского производства или при появлении проблем с трубопроводом, немедленно обращаться в ремонтную службу.

К сожалению, ни первый, ни второй варианты зачастую неосуществимы. Протечку никто не планирует, время ее возникновения не регламентировано, и иметь в наличии хомуты всех конфигураций не предоставляется возможным.

При возникновении утечки, нужно принимать немедленные меры. И именно с этой целью можно изготовить хомут своими руками, который даст время для того, чтобы решить проблему в полном объеме.

Простейший хомут

При отсутствии специализированных инструментов и материалов, вроде болгарки, дрели, листового металла и тому подобного, можно прибегнуть к самому простому, но на время решающему проблему варианту – сделать хомут из куска проволоки. Он поможет максимально быстро устранить течь и спокойно дождаться помощи специалистов:

Течь трубы

• Первое, что стоит сделать, так это найти скотч или изоляционную ленту, кусок достаточно мягкой для изгибания, но прочной проволоки и кусок резины (к примеру, жгут).
• Далее следует наложить фрагмент резины на трубу в том месте, где возникла течь, после чего он максимально плотно придавливается проволокой путем ее наматывания.

Важно! При обмотке проволокой особое внимание нужно уделять краям будущего хомута.

• Полученная заплатка, для большей надежности, плотно заматывается клейкой лентой (скотчем или изолентой).

Такое изделие, изготовленное своими руками, не потребует больших временных затрат и при этом поможет избежать возможных больших проблем.

Полупрофессиональный вариант

Описанный ранее пример изготовления проволочного хомута, является «срочным». Но если изготовление изделия не требует особой спешки, и в наличии имеется инструмент, то самостоятельно можно соорудить достаточно неплохой вариант изделия. Такой уже сможет прослужить долгие годы.

Необходимый инструмент

Для начала, следует понять, какой инструмент понадобится:

• Молоток или легкая кувалда;
• Дрель и сверло (Ø 6 — 8 мм);
• Болгарка или специальные ножницы для резки металла;
• Измерительные приборы – линейка, штангенциркуль;
• Гаечные ключи, плоскогубцы.

Материалы

Для изготовления хомута, способного переносить значительные нагрузки потребуется:

• Пластина из металла, умеренной толщины, желательно до 1 мм. Не стоит использовать сталь большей толщины, поскольку ее не только будет проблематично сгибать, но и она не позволит сделать достаточно герметичное соединение;
• Резиновая полоска, толщина ее должна составлять порядка 3-х мм;
• Болты, гайки (Ø 6 — 8 мм). Желательно иметь и шайбы к ним.

Алгоритм изготовления

Для успешного изготовления хомута своими руками, не потребуется особых способностей в этом деле, но некоторые элементарные навыки все же нужны. Согласно советов опытных сантехников, работа должна происходить в следующей последовательности:

• Процесс начинается с замера поврежденного участка, затем вырезается пластина из стали соответствующего размера. В размерах пластины нужно учитывать не только длину поврежденного участка трубы, но и ее окружность (после получения размера, к нему стоит прибавить 5 см).

Замер трубы

• С обеих сторон заготовки, с помощью плоскогубцев загибаются «ушки» будущего крепежа (в конечном итоге они должны быть перпендикулярны основной части металлической полосы).
• В «ушках» нужно высверлить отверстия под крепежный болт.

Самодельный хомут

• Далее вырезается полоска из резины, ширина которой должна быть меньше окружности поврежденной трубы.

Следует учесть! Если изготавливаемый хомут имеет небольшой размер (не более 6 см), то «ушки» могут быть с одним отверстием в центре под крепежный болт. Если же он больше, то предпочтительно делать их больше 2-3.

Монтаж

После того, как изделие уже практически готово, можно переходить к его установке, что станет завершением работы.

• Металлическая пластина умеренным нажатием огибается вокруг трубы, имеющей аналогичные диаметр той, которая имеет повреждение целостности. В конечном итоге, ушки должны совпасть.
• Внимание! Если выполнить перегиб неровно, то могут возникнуть проблемы с установкой крепежного болта.
• На место протечки прикладывается заранее подготовленный кусок резины, после чего поверх него устанавливается стальная пластина. Прежде чем приступить к монтажу металлического элемента, его нужно немного разогнуть. Это делается для того, чтобы упростить процесс установки на трубу.
• И так, если все было сделано правильно, то между «ушками» останется расстояние в пару сантиметров, и их можно стягивать при помощи болта. При достижении достаточного давления изделия на трубу, течь прекратится.

Проволочный хомут – старейший метод соединения патрубков + видео

Автомат 16A Проволока Отвёртка

Каждый мужчина сталкивался с соединением шланга и водяной трубы или крана. Обычно это простая процедура: одел плотно шланг на трубу и включил воду. Но такое соединение часто пропускает воду, да и сам шланг порой слетает. Тогда на помощь к нам приходит проволочный хомут, который способен выручить в сложной ситуации.

Современный проволочный хомут – устройство и эксплуатация

В первую очередь хотелось бы четко определиться с понятиями: что на самом деле можно называть хомутами. Итак, это устройство, имеющее форму кольца, как правило, изготовленное из легких сплавов металла.

Имеет механизм затягивания в форме специальной гайки, в основном, с червячной резьбой, а также, в зависимости от моделей, на гайке применяют метрическую резьбу.

В нашем случае основание устройства имеет как бы проволочную основу, но изготовлено из достаточно прочного металла, который при стягивании не деформируется.

В современном варианте стягивающим элементом является как раз гайка с метрической резьбой, при закручивании которой механизм плотно облегает поверхность, при этом капитально зажимая ее на рабочем основании.

Область применения хомутов довольно широка, но спектр действия рассчитан на создание герметичного соединения шлангов, резиновых труб с твердыми основаниями, патрубками.

С помощью хомута можно герметично соединить водяной трубопровод с резиновым шлангом и не бояться, что где-то может быть протечка.

Даже гофрированная труба для вытяжки крепится при помощи хомута к дымоходу и не пропускает продукты сгорания в помещение.

Изначально такое устройство было создано как раз не для бытовых нужд, а для автомобилестроения. Хомуты являются немаловажным элементом в двигателе практически любого автомобиля.

Спросите – почему? Дело в том, что двигатель машины во время работы, за счет вибрации, находится в подвижном состоянии, а различные соединения, подача топлива, масла – это различные патрубки.

Как раз резиновые патрубки и имеют свободный ход, и равномерно вибрируют вместе с двигателем, при этом выполняя свои обязанности по подаче топлива. Ну, а крепят их к металлической основе хомутами, они способны обеспечить надежное, герметичное, а главное, прочное соединение важных узлов двигателя.

Хомуты пружинные проволочные: зажимы на все случаи жизни

Среди такого крепления особенно хочется выделить один вид изделия: хомуты пружинные проволочные, которые работают по принципу прищепки, такие крепления полностью соответствуют своей специфике.

Данная технология и позволяет монтировать их по назначению без применения дополнительного инструмента. Конструкция такого устройства – это утолщённая упругая проволока, причем достаточно жесткая, что позволяет ей держать заданный диаметр.

На краях имеются два «ушка», которые и выполняют функции «прищепки».

Для того чтобы установить такой хомут на место эксплуатации, достаточно сжать пальцами «ушки», при этом диаметр хомута увеличится, после его можно одеть на патрубок. Вот и весь процесс монтажа такого универсального зажима.

Не исключено, что скептики могут засомневаться, что такое простое устройство может создать плотное герметичное соединение. Но можем вас уверить, соединение достаточно крепкое и надежное, эти аргументы напрямую подтверждают законы физики.

Все дело в том, что рассчитаны такие устройства на применение в местах с перепадами температур.

В нормальной среде крепежный механизм оказывает на соединение свое рабочее давление, при нагревании металл начинает расширяться, тем самым усиливая свойство зажима в несколько раз.

У данного устройства есть небольшой побочный эффект, обычно со временем такой зажим имеет свойство пережимать резиновый шланг, приводя его в негодность.

Не рекомендуется использовать такой крепеж в двигателе автомобиля, или же можно применять его с последующей заменой.

Как сделать хомут из проволоки – народная технология от и до

Хорошо, когда в хозяйстве есть такой элемент крепления. Конечно, такая вещь не каждый день бывает необходима, но есть моменты, когда без хомута просто не обойтись, особенно это относится к автовладельцам. Но если вы постоянно забываете купить такую деталь для своего набора, давайте вместе разберемся, как сделать хомут из проволоки, имея минимальный набор инструментов и материалов.

Для этого нам понадобится сама проволока, которая должна быть достаточно мягкой, но в то же время довольно прочной. Из инструментов пригодится отвёртка и универсальные плоскогубцы, которые можно найти практически в любом доме. Теперь пошагово рассмотрим весь процесс, который, как вы догадались, при наличии минимума элементов будет достаточно простым.

Первым делом давайте откусим проволоки столько, сколько требует диаметр нашего соединения. Измерительные приборы нам не нужны, достаточно обернуть край проволоки вокруг патрубка и на глаз прикинуть концы для скрутки, обычно хватает 50-60 миллиметров. После складываем проволоку вдвое и плоскогубцами откусываем лишнее. Сводим концы вместе, так чтоб они были на одном уровне.

Теперь, когда у вас в руках проволока, согнутая вдвое, необходимо на месте сгиба сделать правильное «ушко», причем диаметр «ушка» должен совпадать с отверткой, которая должна свободно входить в него.

Чтоб выдержать такой размер, достаточно разогнуть концы, вставить между ними отвертку и снова их свести вместе. Конечно, лучше всего для таких целей подойдет крестовая отвертка, она по всей длине ровная и не имеет расширения, в отличие от плоской.

Далее нужно отогнуть полученное «ушко» в сторону, относительно длины проволоки, оно будет выполнять функцию замка.

Только что вы сделали хомут из проволоки своими руками, ничего, если он с виду неказистый, главное, чтобы он качественно выполнял свои функции. Осталось установить его на свое почетное место и плотно скрутить. Для этого обогните его вокруг патрубка, обязательно в том виде, в котором он есть, а именно вдвойне, и скрестите концы между собой.

После вставляем в «ушко» отвертку, цепляем второй конец и по часовой стрелке проворачиваем несколько раз до появления плотного соединения. Помните, что во время зажима не стоит сильно усердствовать, вы должны чувствовать, когда нужно остановиться, чтобы проволока не лопнула.

Если на только что установленном хомуте остались слишком длинные концы, рекомендуем их откусить кусачками.

Не исключено, что с первого раза у вас не получится установить хомут из проволоки, сделанный своими руками, возможно, у вас не выйдет скрутка, или вы перетянете его, но не отчаивайтесь, повторите процедуру изготовления крепления еще раз.

Мы уверены, что после нескольких попыток у вас получится качественное и герметичное соединение, и эта нехитрая технология всегда выручит вас в трудную минуту.

Терпение и труд все перетрут! Но все-таки на будущее держите в хозяйстве несколько хомутиков разного диаметра, они обязательно пригодятся!

• Михаил Малофеев
• Распечатать

Самодельный хомутатель из плашки: повышаем эффективность работы

Многие из нас знают, что можно изготовить очень качественный хомут из обычной проволоки, если стянуть её грамотно. Для данной работы обычно пользуются хомутателем. В сети интернет имеется огромное количество различных вариаций того, как изготовить такой хомутатель. Мы предложим свой вариант.

В данной статье речь пойдет о том, как изготовить удобный хомутатель своими руками на основе обычной плашки и винта. Поехали!

Первым делом нам необходимо составить список нужных нам предметов. Нам понадобятся:

• Плашка
• Металлический винт
• Гайка втулка со внутренней резьбой

Втулку с резьбой необходимо поместить внутрь плашки и затем вставить в неё винт. Зафиксировать конструкцию нужно при помощи гайки и шайбы.

Это интересно: Самодельный распиловочный стол: экономим 10 тысяч рублей

Далее, необходимо обработать конец винта таким образом, чтобы он надежно зажимался внутри шуруповерта. Шуруповерт, как электрический инструмент был выбран для этого проекта не просто так.

Дело в том, что многие шуруповерты снабжаются специальным датчиками усилия. Данные датчики позволяют прекратить работу автоматически, когда усилие слишком велико.

Это именно то, что нужно нам для затяжки проволоки.

Процесс работы данным автоматическим хомутателем представлен на фотографии ниже. Огромным преимуществом нашей самоделки является то, что после затяжки проволоки у нас остаётся возможность беспрепятственно снять хомутатель с проволоки.

Видеоролик, в котором подробно описывается процесс изготовления самодельного хомутателя, представлен ниже.

Это интересно: Стеллаж для кошки: мастерим своими руками и экономим деньги

Устройство хомута для труб своими руками, как работать с этим инструментом?

От разгерметизации трубопровода в квартире, к сожалению, никто не застрахован, поэтому в экстренной ситуации понадобиться, как можно быстрее обнаружить участок с повреждением и умение самостоятельно устранить дефект. Во время проведения аварийных работ, будут незаменим хомут для труб, изготовленный своими руками. Изделия помогут, если не избавиться полностью, то хотя бы ослабить возникшую протечку.

Хомуты для крепления труб, нужно ли делать своими руками?

Конечно, в продаже хомут представлен в ассортименте. Заводского производства хомуты, сделаны либо из нержавеющей стали, либо из огнеустойчивого полимера. Используются как для соединения разных частей труб, так и для фиксации целых изделий в различных положениях. Без них нельзя обойтись при обустройстве отопительных систем, канализации, а также в прокладке газо-, водоснабжения.

Неплохо иметь под рукой хомут, для труб профессионально изготовленный на заводе, но если их нет, либо размер не совпадает, то будет полезно учиться конструировать простейшие хомуты своими руками из подручных материалов. Изготовление не займет много времени и сил, зато в нужный момент они здорово выручат.

Хомут металлический для труб для сжатия

Общая схема приспособления

Любой хомут состоит из стального бандажа, предназначенного для сжатия трубы и резинового уплотнителя, который закрывает собой повреждение, обеспечивая герметичность участка.

Уплотнитель обычно изготавливается из рифлёной резины.

Кроме собственно герметизации он служит для погашения вибрации и шума в трубе, а также предохраняет участок трубы от деформирования во время сжатии винтами для крепежа.

Порядок изготовление самодельного хомута для труб

Для работы понадобится:

• Полоска оцинкованной стали или железа, в толщине не более миллиметра
• Резиновый лоскут трехмиллиметровый
• Болты М6, М8 либо М10 – на выбор, какие найдутся. Хватит 2-3 шт.

Кроме материалов, нужны будут инструменты:

• ножницы по металлу (электролобзик, болгарка)
• молоток
• гаечные ключи
• штангенциркуль
• плоскогубцы/тиски
• дрель, сверла ( М7, M9, либо M10, M12)

Первое, что нужно сделать – измерить диаметр трубы с помощью штангенциркуля. Но если труба большого диаметра, то удобнее будет измерять линейкой с уголком.

Затем нужно отрезать металлическую полоску шириной от 4 до 8 см. Выбранная ширина зависит от толщины трубы и размера повреждения.

Вот с длиной полоски придётся немного повозиться, высчитывая её по правилам: полученный при измерении диаметр трубы умножают на число Пи – 3,14, дальше к нему прибавляют 3-4 см, после чего кусок можно отрезать.

Этот запас из сантиметров (“ушки”) нужен для того, чтобы в этом месте бандаж можно было скрепить с помощью болтов и гаек.

В “ушках” нужно будет просверлить два отверстия для болтов, учитывая размер последних, впрочем, отверстия могут быть немного больше, чтобы их легче было завинчивать. Если труба имеет большую ширину, то лучше, если отверстий будет не два, а три. Затем ушки отгибаются под прямым углом с помощью плоскогубцев, можно просто руками, если жесть тонкая.

Следующим шагом будет примеривание – огибание жестяной полоски вокруг трубы. А готовые “ушки” сближают до тех пор, чтобы их противоположные отверстия совпали. В случае если полоска неплотно прилегает, то с помощью молотка ее слегка простукивают. Когда хомут примет нужную форму, то его приподнимают и вставляют под него прокладку из резины, вырезанную заранее.

Установка хомутов на трубы

Окончательная установка изделия

Резиновая прокладка, должна находиться в месте повреждения, полностью его покрывая. Затем берётся бандаж, его “ушки” раздвигаются широко в стороны, и он аккуратно надевается на трубу поверх резины.

Если все было рассчитано, верно, то в незакрепленном виде между ушками должно присутствовать расстояние около 3 см.

Затем в отверстия на ушках вставляются болты и они постепенно, почти одновременно, закручиваются гайками до отказа.

Протекание, возникшее в системе отопления, или водоснабжения быстро устраняется с помощью такого самодельного хомута.

В процессе его изготовления воду, конечно, стоит перекрыть, но во время самой установки подача воду должна присутствовать – это позволит сразу же, на месте, оценивать эффективность проводимого ремонта.

После завершения работы необходимо тщательно вытереть место бывшей течи и подождать несколько минут для того, чтобы удостовериться в её полном устранении. А сильно торчащие болты можно укоротить с помощью болгарки.

Качественно изготовленный и правильно усаженный хомут способен служить не один год. Но если трубы слишком старые, то прорвать может в других местах. Поэтому, при возможности, их стоит заменять новыми или хотя бы спаивать проблемные места сваркой. Понятно, что если давление в трубах высокое, то сварка будет держать надёжнее любого хомута.

Стоит упомянуть, что кроме обычных, существует врезной хомут. Они применяются при подключения дома к центральному водопроводу.Такие хомуты устанавливаются любым слесарем с применением фрезерного станка и гаечных ключей. Но такой вид работы должен проводится только человеком со специальным образованием, поэтому им занимаются сотрудники, которые обслуживают систему местного водоснабжения..

После знакомства с этими рекомендациями возможная протечка вас не застигнет врасплох, ведь в такой ситуации на счёту каждая секунда, а точные и вовремя предпринятые действия позволять свести её негативные последствия к минимуму, и без лишнего волнения дождаться приезда специалистов.

Обзор ручного армагиба или как сделать хомуты для вязки арматуры своими руками

В ближайшее время нам предстояло подготовить арматурный каркас ленточного фундамента. А для этого необходимо было согнуть около 600 хомутов.

Ручной армагиб для арматуры от 8 -12 мм

Поясню, строительные хомуты – это соединительные элементы, необходимые при изготовлении металлических каркасов. Для того чтобы облегчить себе работу мы приобрели невероятно полезный инструмент для стройки – ручной армагиб российского производства для арматуры от 8 до 12 мм. Такой строительный инструмент обошелся нам в 3900 руб.

Что же такое армагиб? Это строительный инструмент для сгиба арматуры разного диаметра. Состоит он из рабочей поверхности, которая крепится 4-мя саморезами к месту, где будут производиться работы, и длинной металлической ручки, при помощи которой и реализуются все сгибы арматуры.

На стройке чаще всего армагиб используют для изготовления хомутов, которые в свою очередь необходимы для вязки арматуры. Армагибы бывают ручные и электрические, эта разница отражается на стоимости инструмента. Также на его цене отразится и диаметр арматуры, которую можно при помощи него гнуть.

Отметки на арматуре для изготовления хомутов

Итак, как гнуть арматуру для фундамента или как сделать хомут для вязки арматуры? Очень просто, если у Вас есть армагиб и Вы мастер на все руки.

Первым делом Вам необходимо найти поверхность для работы с возможностью прикрепить к ней армагиб и с возможностью создать широкий угол размаха ручкой инструмента.

В нашем случае мы выбрали деревянный бортик на веранде нашей самодельной бытовки из поддонов. Это место подходило идеально.

После подборки места необходимо закрепить армагиб на поверхности 4-мя саморезами, а затем можно приступать к работе.

У нас уже была подготовлена арматура для хомутов одинаковой длины – 80 см. Хомуты нам необходимы были в форме квадрата со сторонами по 15 см. Таким образом, на арматуру мы нанесли отметки белым строительным маркером каждые 15 см, чтобы в этих местах произвести сгибы.

Когда все разметки были сделаны, можно было начать процесс сгиба. Для этого арматуру необходимо положить в армагиб. При этом отметка маркером должна быть по центру. Затем простым движением руки с некоторым усилием ручка армагиба тянется на себя. Таким образом, манипуляции производятся до получения квадрата с крюком (небольшой хвостик). Вот и все, хомут из арматуры для вязки свай готов.

Изготовление хомутов из арматуры при помощи армагиба.

В завершении хочу поделиться нашей «фишечкой». Купленный нами армагиб был предназначен для арматуры диаметром от 8 мм, а гнуть приходилось 6-ку. Мы нашли выход – в армагиб подставляли с арматурой зубило с отметками и вместо овального угла получали хороший острый угол.

• Если Вы хотите посмотреть видео о том, как происходит весь этот увлекательный процесс сгиба арматуры при помощи ручного армагиба, то предлагаем Вашему вниманию одно из наших видео на Ютубе.
• С уважением,
• Яна и Женя Шигоревы

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

• молоток, плоскогубцы, дрель;
• сверла диаметром 6 или 8 мм;
• ножницы по металлу или болгарка;
• штангенциркуль, линейка;
• гаечные ключи.

Кроме того, понадобятся следующие материалы:

• металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
• полоска резины толщиной в 3 мм;
• болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

• в зависимости от повреждения вырезается полоска металла нужной ширины;
• определяется окружность трубы;
• определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
• с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
• с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
• вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

У правильно изготовленного хомута, установленного на поврежденное место, перед затяжкой расстояние между ушками должно составлять примерно 3 см. В отверстия продеваются болты и с помощью ключей завинчиваются в гайки до тех пор, пока крепеж прочно утянет проблемное место, и течь прекратится.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

На чтение 2 мин Просмотров 320

В быту очень часто используются пластиковые стяжки. Их применяют при скрутке электрических проводов или, чтобы затянуть мешок с картошкой на даче. Стяжки стоят недорого, но их все же надо покупать. К тому же они часто заканчиваются в нужный момент.

Вместо стяжек можно использовать и проволоку, а быстро делать из нее хомуты поможет простой инструмент, называемый хомутателем. Из проволоки, в отличие от стяжки, можно сделать хомут любого размера, если подобрать длину проволоки.

Если в гараже имеются старые пассатижи, то из них получится отличный хомутатель.

Что нужно

Для его изготовления потребуется:

• ненужные пассатижи;
• дрель и сверло;
• устройство для нарезки резьбы;
• болгарка;
• ножовка по металлу.

1. В любой из губок пассатижей сверлят сквозное отверстие. Здесь есть один нюанс: если брать инструмент советских времен, то сделать в нем дырку будет очень тяжело, так как они изготовлены на века. А вот современные китайские плоскогубцы уже довольно легко сверлятся.
2. В проделанном отверстии нужно нарезать резьбу для болта.
3. Далее болгаркой отрезается часть от второй губки, а в половинке делают прорезь, в которую будет вставляться проволока для хомутов. Глубина прорези около 2 мм.
4. Прорезь делается и на конце болта. Можно использовать ножовку по металлу.
5. Болт вкручивается в отверстие в губке и хомутатель готов. Можно пользоваться им для различных случаев.

0 комментариев 2 170 просмотров Версия для печати

И снова всем доброго времени. Сегодня автор канала «Игорь Константинов» покажет, как можно быстро и не дорого сделать хомутатель, с минимальным набором инструментов.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ:
Тиски;
Пилочка по металлу;
Напильник;
Пистолет для герметика;

Для начала, автор, установит пистолет в тиски, затем укоротит кожух.

И подрежет шпильку.

После, отрезанный край шпильки немного обточил.

Затем сделал не большую прорезь под проволоку.

Для того, чтобы обработать шпильку, автору пришлось её извлечь из держателя (кожуха).

Теперь он собирает всё в обратном порядке.
Первое: фиксирующий элемент.

И всё самоделка готова.

Да, и кстати, ни каких отверстий в корпусе, под фиксацию проволоки автор не делал, так как в данной модели пистолета они уже были.

Ну а теперь тест.
Установка проволочного хомута.

Затем, продевает концы проволоки в отверстия хомутателя.

Далее устанавливает проволоку хомута в прорезь шпильки и приступает к обтяжке хомута.

При работе данным инструментом, во время натяжки хомута, есть возможность поправить проволоку.

А в остальном, принцип работы этого хомутателя, аналогичен всем остальным.

Результат.
Данная самоделка с поставленной задачей справилась отлично.

Толщина проволоки для хомутов, с которой может справиться данный инструмент не должна превышать 2 мм.

Такой вот хороший и простой в изготовлении инструмент, получился у автора сегодня. Хочу сказать, автору, большое спасибо за его самоделку.

А на этом у меня всё. Всем большое спасибо и до скорой встречи!

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10

Всем нам время от времени приходится оформлять различного роза соединения при помощи проволоки. Подобные соединения (похожие на хомуты) встречаются крайне часто: от слесарных работ до туристических походов. Конечно, удобно иметь при себе инструмент, с помощью которого можно быстро и крепко сделать хомут из металлической проволоки. Для данных задач придуманы хомутатели. Инструменты такого типа можно легко изготовить своими руками, и мы вам расскажем, как это можно сделать!

Первым делом нам нужно вырезать из металлической пластины подходящий по форме шаблон. С формой шаблона вы можете ознакомиться на фотографии ниже. Вырезать можно при помощи угловой шлифовальной машинки или при помощи ножовки. Размер может быть произволен. Ориентироваться в выборе размеров следует на габариты руки работающего данным хомутателем человека.

Следующим шагом нам необходимо приварить к гайке два металлических стержня. С помощью гайки мы будем в дальнейшем создавать усилие и сварные швы должны быть сделаны максимально качественными. В противном случае наш хомутатель может сломаться в самый неподходящий момент.

Следующим шагом в изготовлении хомутателя будет крепление к нашему шаблону металлической трубки с нарезанной внутри резьбой. Внутрь данной трубки следует поместить металлическую шпильку. У шпильки в самом конце предлагаем вам сделать отверстие. Именно при помощи данного отверстия будет производиться затягивание проволоки.

Данный инструмент хорош тем, что имеет наипростейшую конструкцию, но создает огромное усилие при затяжке проволоки. С помощью данного инструмента можно с легкостью герметично надеть шланг на твердую трубу и т.д. Для того чтобы инструмент вам прослужил максимально долго, покрасьте его защитной краской. Таким образом, вы защитите металл от негативных воздействий окружающей среды.

Ссылка на видеоролик, в котором подробно рассказано, как изготовить данный инструмент, представлена ниже.

Простой хомутатель своими руками

Полезные советы

Понадобится

Помимо уже упомянутой выше отожженной проволоки и пассатижей, нам нужны будут следующие принадлежности:

• два болта одного диаметра;
• две одинаковые гайки;
• шпилька и изолента ПВХ;
• штуцер с накидной гайкой;
• отрезок гибкого шланга.

Изготовление самодельного хомутателя

Конец стержня короткого болта заостряем под тупой клин и посередине делаем неглубокую скругленную прорезь. К головке модернизированного болта сверху привариваем гайку вертикальном положении.

Точно также привариваем гайку к длинному болту. Вворачиваем в нее шпильку до середины и обматываем ее и прилегающую часть болта с гайкой изолентой ПВХ для фиксации соединения и удобства в работе.

По центру стержня и, отступив к концу около 2 см, сверлим два сквозных поперечных отверстия, параллельных друг другу, диаметром 2,5 мм.

Вкручиваем болт с отверстиями в гайку, приваренную к короткому болту до тех пор, пока отверстия не окажутся по разные стороны гайки примерно на одинаковом расстоянии. Наша самоделка готово к работе.

Применение хомутателя в деле

В качестве примера шланг будем крепить к штуцеру накидной гайки. Понятно, что вместо нее, может быть труба, патрубок насоса, кран и т. д.
Сгибаем проволоку пополам и отрезаем ее от мотка с помощью кусачек или пассатижей.
Помещаем ее на место, где должен быть хомут из проволоки и продеваем концы через петлю.

Часть проволоки с согнутым концом обвиваем вокруг шланга и снова продеваем концы через петлю.

Свободные концы проволоки продеваем в отверстия на длинном стержне болта хомутателя, а короткий болт выемкой упираем в проволочную петлю.

Отрезаем, оставив небольшие кончики, излишки провода с обратной стороны отверстий кусачками или пассатижами.
Вращаем болт с отверстиями в любую сторону (в нашем случае вправо), следя за тем, чтобы проволочные концы не выскочили из отверстий, а петля – из выемки короткого болта. Кольца сжимаем пассатижами, если они отошли друг от друга.

Вращение продолжаем до тех пор, пока проволочные петли плотно не обожмут шланг и не обеспечат герметичное соединение со штуцером накидной гайки.
После этого устройство поворачиваем вокруг проволочной петли, используя ее как ось вращения, на 180 градусов.
Освобождаем устройство затяжки, вращая его в нашем случае против часовой стрелки, и отрезаем кусачками излишки провода. Подбиваем проволочные концы к шлангу.

Получилось герметичное и прочное соединение, т. к. в этом случае нет опасности повреждения провода и есть возможность контроля затяжки.

Теперь можно самодельный хомутатель положить в укромное место до следующего раза, а чтобы не растерять его части, на болт с отверстиями навинчиваем еще одну гайку.
